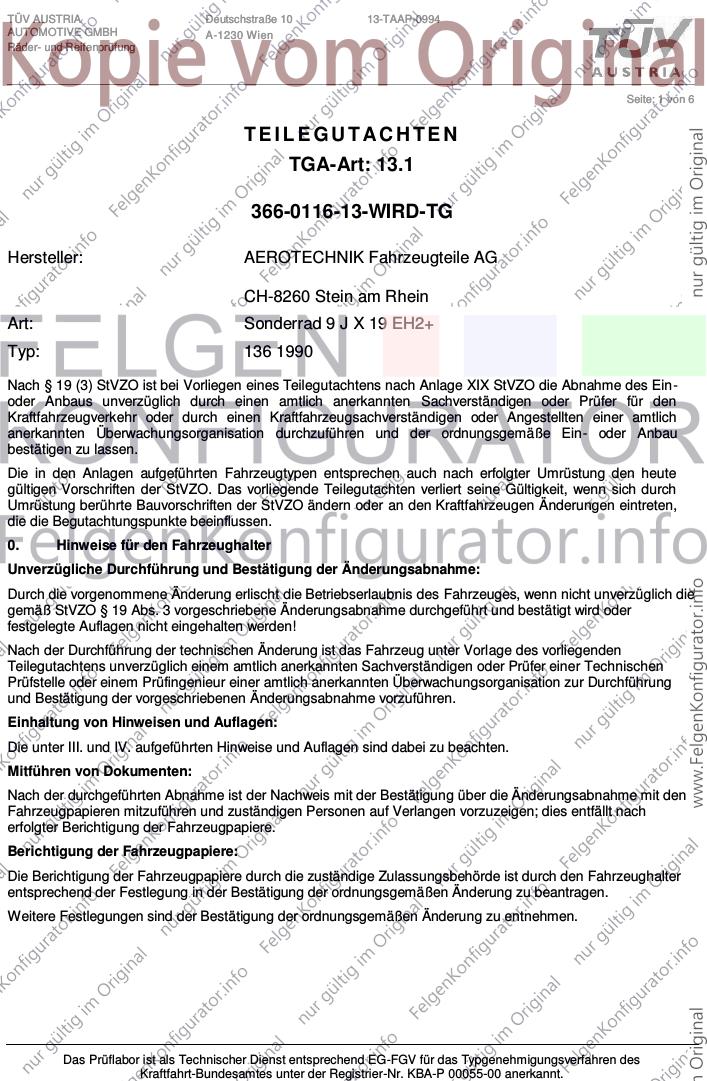

TÜV AUSTRIA Deutschstraße 10 13-TAAP-0994
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
TEIL EGUTACHTEN
TGA-Art: 13.1
366-0116-13-WIRD-TG
Hersteller: AEROTECHNIK Fahrzeugteile AG
CH-8260 Stein am Rhein
Art: Sonderrad 9 J X 19 EH2+
Typ: 136 1990
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XIX StVZO die Abnahme des Ein-
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 19 EH2+ Radtyp: 136 1990
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

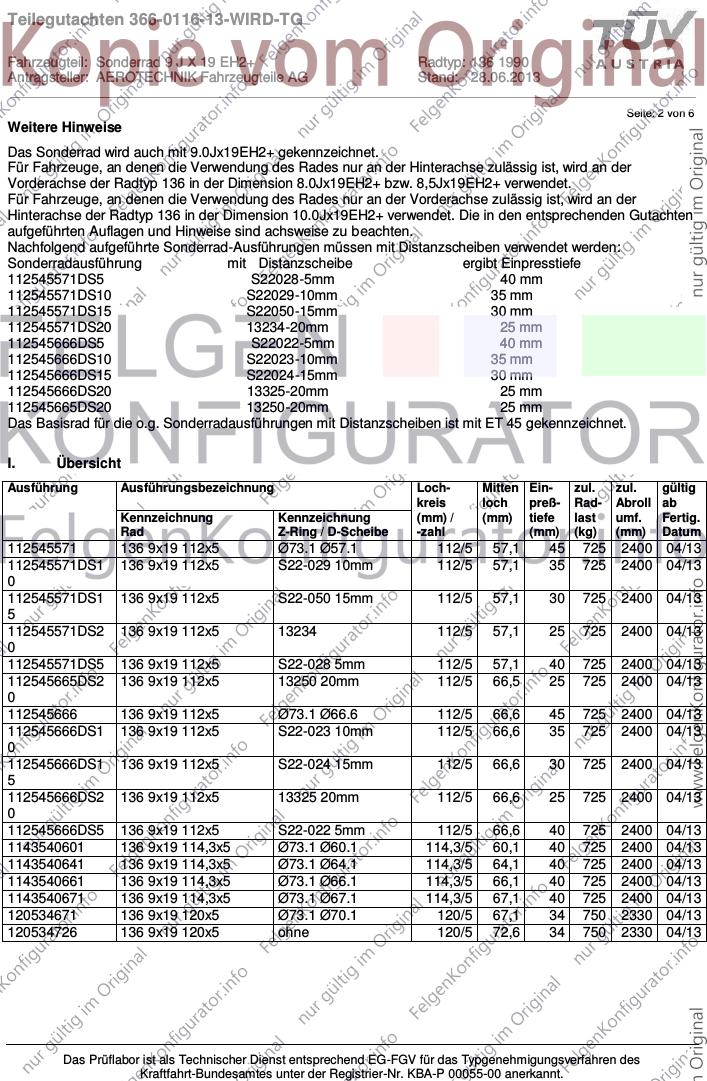

Seite: 2 von 6
Weitere Hinweise
Das Sonderrad wird auch mit 9.0Jx19EH2+ gekennzeichnet.
Für Fahrzeuge, an denen die Verwendung des Rades nur an der Hinterachse zulässig ist, wird an der
Vorderachse der Radtyp 136 in der Dimension 8.0Jx19EH2+ bzw. 8,5Jx19EH2+ verwendet.
Für Fahrzeuge, an denen die Verwendung des Rades nur an der Vorderachse zulässig ist, wird an der
Hinterachse der Radtyp 136 in der Dimension 10.0Jx19EH2+ verwendet. Die in den entsprechenden Gutachten
aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
Nachfolgend aufgeführte Sonderrad-Ausführungen müssen mit Distanzscheiben verwendet werden:
Sonderradausführung mit Distanzscheibe ergibt Einpresstiefe
112545571DS5 S22028-5mm 40 mm
112545571DS10 S22029-10mm 35 mm
112545571DS15 S22050-15mm 30 mm
112545571DS20 13234-20mm 25 mm
112545666DS5 S22022-5mm 40 mm
112545666DS10 S22023-10mm 35 mm
112545666DS15 S22024-15mm 30 mm
112545666DS20 13325-20mm 25 mm
112545665DS20 13250-20mm 25 mm
Das Basisrad für die o.g. Sonderradausführungen mit Distanzscheiben ist mit ET 45 gekennzeichnet.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Z-Ring / D-Scheibe -zahl (mm) (kg) (mm) Datum
112545571 136 9x19 112x5 Ø73.1 Ø57.1 112/5 57,1 45 725 2400 04/13
112545571DS1 136 9x19 112x5 S22-029 10mm 112/5 57,1 35 725 2400 04/13
0
112545571DS1 136 9x19 112x5 S22-050 15mm 112/5 57,1 30 725 2400 04/13
5
112545571DS2 136 9x19 112x5 13234 112/5 57,1 25 725 2400 04/13
0
112545571DS5 136 9x19 112x5 S22-028 5mm 112/5 57,1 40 725 2400 04/13
112545665DS2 136 9x19 112x5 13250 20mm 112/5 66,5 25 725 2400 04/13
0
112545666 136 9x19 112x5 Ø73.1 Ø66.6 112/5 66,6 45 725 2400 04/13
112545666DS1 136 9x19 112x5 S22-023 10mm 112/5 66,6 35 725 2400 04/13
0
112545666DS1 136 9x19 112x5 S22-024 15mm 112/5 66,6 30 725 2400 04/13
5
112545666DS2 136 9x19 112x5 13325 20mm 112/5 66,6 25 725 2400 04/13
0
112545666DS5 136 9x19 112x5 S22-022 5mm 112/5 66,6 40 725 2400 04/13
1143540601 136 9x19 114,3x5 Ø73.1 Ø60.1 114,3/5 60,1 40 725 2400 04/13
1143540641 136 9x19 114,3x5 Ø73.1 Ø64.1 114,3/5 64,1 40 725 2400 04/13
1143540661 136 9x19 114,3x5 Ø73.1 Ø66.1 114,3/5 66,1 40 725 2400 04/13
1143540671 136 9x19 114,3x5 Ø73.1 Ø67.1 114,3/5 67,1 40 725 2400 04/13
120534671 136 9x19 120x5 Ø73.1 Ø70.1 120/5 67,1 34 750 2330 04/13
120534726 136 9x19 120x5 ohne 120/5 72,6 34 750 2330 04/13
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 19 EH2+ Radtyp: 136 1990
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

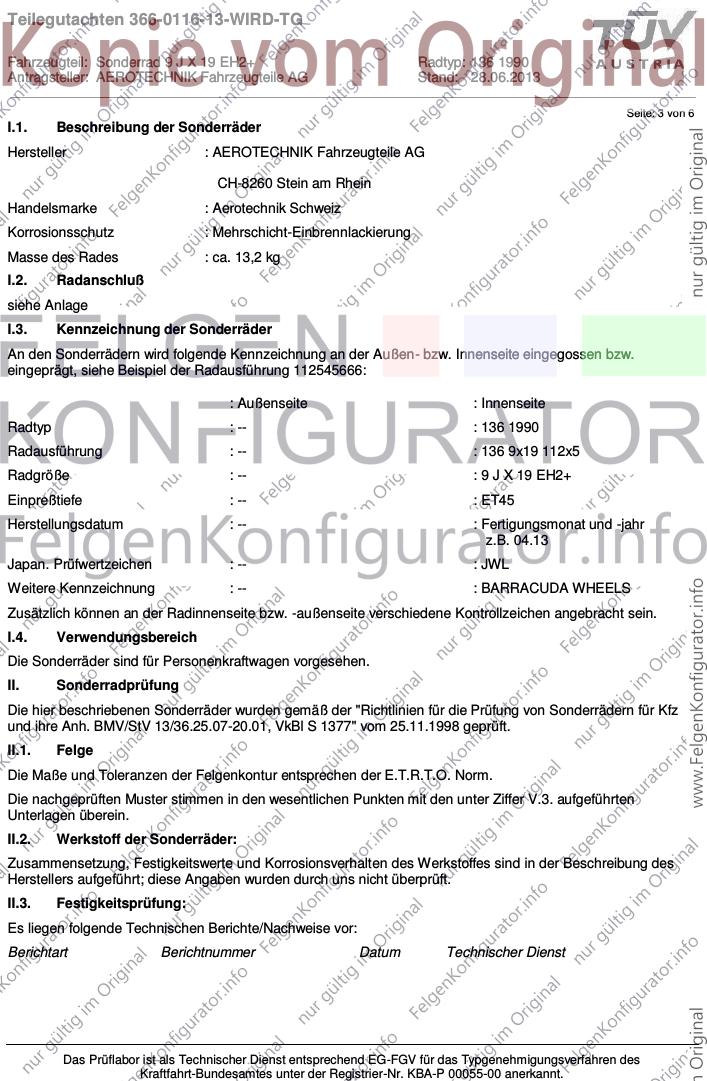

Seite: 3 von 6
I.1. Beschreibung der Sonderräder
Hersteller : AEROTECHNIK Fahrzeugteile AG
CH-8260 Stein am Rhein
Handelsmarke : Aerotechnik Schweiz
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13,2 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 112545666:
: Außenseite : Innenseite
Radtyp : -- : 136 1990
Radausführung : -- : 136 9x19 112x5
Radgröße : -- : 9 J X 19 EH2+
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 04.13
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : BARRACUDA WHEELS
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 19 EH2+ Radtyp: 136 1990
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

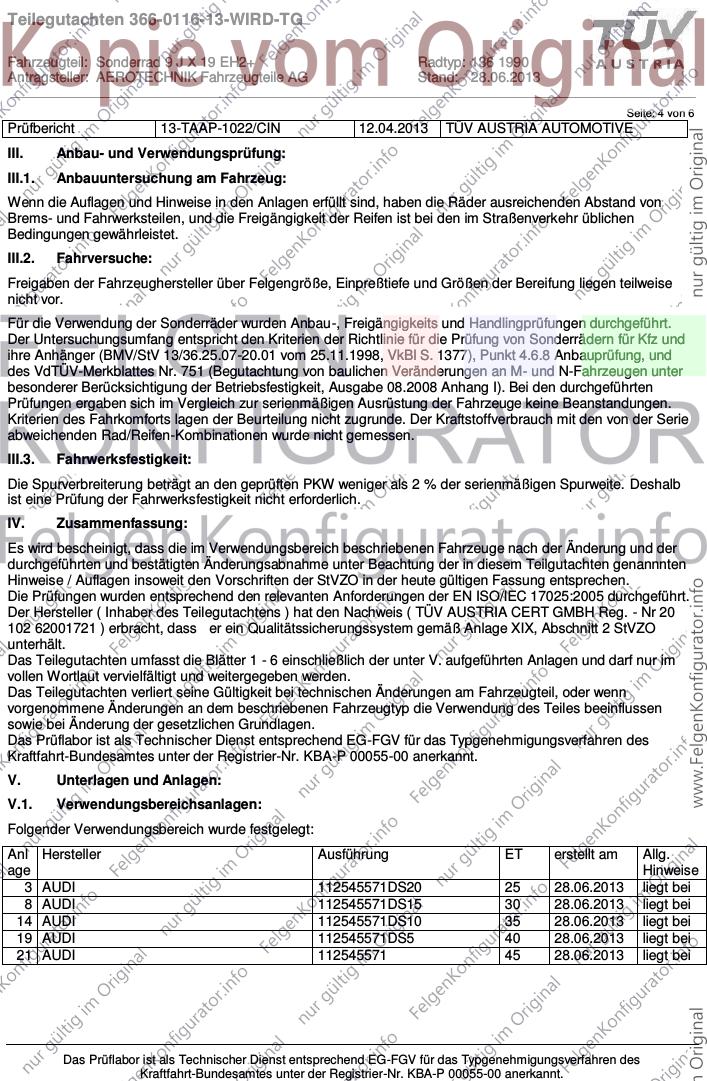

Seite: 4 von 6
Prüfbericht 13-TAAP-1022/CIN 12.04.2013 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV AUSTRIA CERT GMBH Reg. - Nr 20
102 62001721 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 - 6 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 AUDI 112545571DS20 25 28.06.2013 liegt bei
8 AUDI 112545571DS15 30 28.06.2013 liegt bei
14 AUDI 112545571DS10 35 28.06.2013 liegt bei
19 AUDI 112545571DS5 40 28.06.2013 liegt bei
21 AUDI 112545571 45 28.06.2013 liegt bei
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 19 EH2+ Radtyp: 136 1990
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 5 von 6

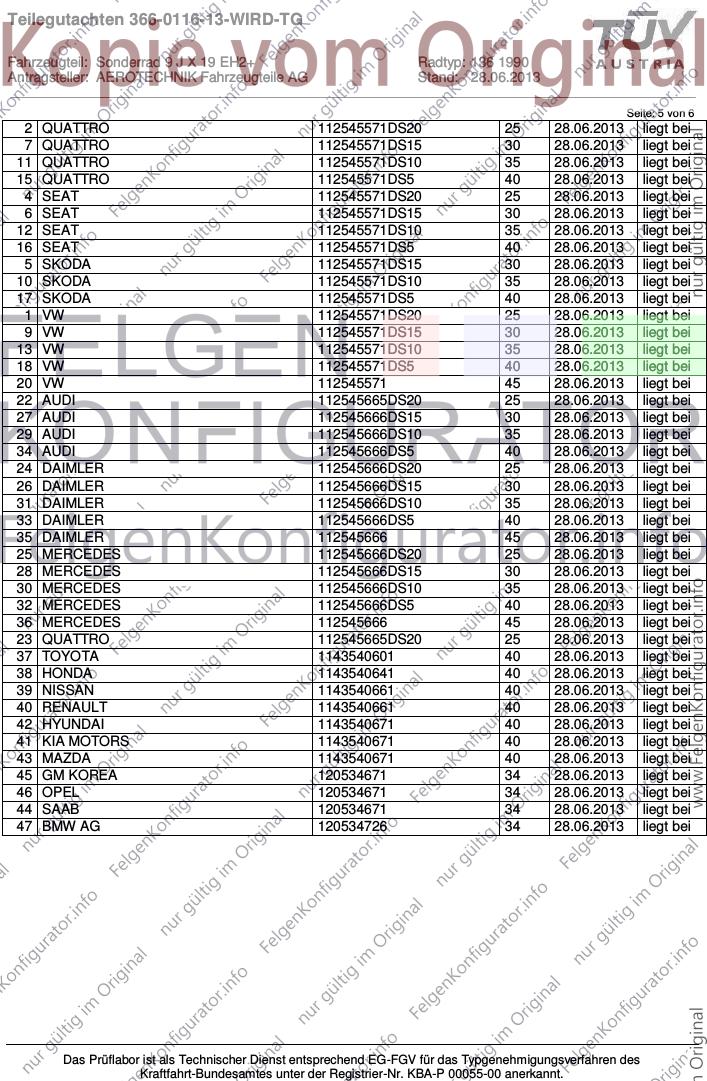

2 QUATTRO 112545571DS20 25 28.06.2013 liegt bei
7 QUATTRO 112545571DS15 30 28.06.2013 liegt bei
11 QUATTRO 112545571DS10 35 28.06.2013 liegt bei
15 QUATTRO 112545571DS5 40 28.06.2013 liegt bei
4 SEAT 112545571DS20 25 28.06.2013 liegt bei
6 SEAT 112545571DS15 30 28.06.2013 liegt bei
12 SEAT 112545571DS10 35 28.06.2013 liegt bei
16 SEAT 112545571DS5 40 28.06.2013 liegt bei
5 SKODA 112545571DS15 30 28.06.2013 liegt bei
10 SKODA 112545571DS10 35 28.06.2013 liegt bei
17 SKODA 112545571DS5 40 28.06.2013 liegt bei
1 VW 112545571DS20 25 28.06.2013 liegt bei
9 VW 112545571DS15 30 28.06.2013 liegt bei
13 VW 112545571DS10 35 28.06.2013 liegt bei
18 VW 112545571DS5 40 28.06.2013 liegt bei
20 VW 112545571 45 28.06.2013 liegt bei
22 AUDI 112545665DS20 25 28.06.2013 liegt bei
27 AUDI 112545666DS15 30 28.06.2013 liegt bei
29 AUDI 112545666DS10 35 28.06.2013 liegt bei
34 AUDI 112545666DS5 40 28.06.2013 liegt bei
24 DAIMLER 112545666DS20 25 28.06.2013 liegt bei
26 DAIMLER 112545666DS15 30 28.06.2013 liegt bei
31 DAIMLER 112545666DS10 35 28.06.2013 liegt bei
33 DAIMLER 112545666DS5 40 28.06.2013 liegt bei
35 DAIMLER 112545666 45 28.06.2013 liegt bei
25 MERCEDES 112545666DS20 25 28.06.2013 liegt bei
28 MERCEDES 112545666DS15 30 28.06.2013 liegt bei
30 MERCEDES 112545666DS10 35 28.06.2013 liegt bei
32 MERCEDES 112545666DS5 40 28.06.2013 liegt bei
36 MERCEDES 112545666 45 28.06.2013 liegt bei
23 QUATTRO 112545665DS20 25 28.06.2013 liegt bei
37 TOYOTA 1143540601 40 28.06.2013 liegt bei
38 HONDA 1143540641 40 28.06.2013 liegt bei
39 NISSAN 1143540661 40 28.06.2013 liegt bei
40 RENAULT 1143540661 40 28.06.2013 liegt bei
42 HYUNDAI 1143540671 40 28.06.2013 liegt bei
41 KIA MOTORS 1143540671 40 28.06.2013 liegt bei
43 MAZDA 1143540671 40 28.06.2013 liegt bei
45 GM KOREA 120534671 34 28.06.2013 liegt bei
46 OPEL 120534671 34 28.06.2013 liegt bei
44 SAAB 120534671 34 28.06.2013 liegt bei
47 BMW AG 120534726 34 28.06.2013 liegt bei
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
Fahrzeugteil: Sonderrad 9 J X 19 EH2+ Radtyp: 136 1990
Antragsteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 6 von 6
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 28.06.2013
ENG
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG

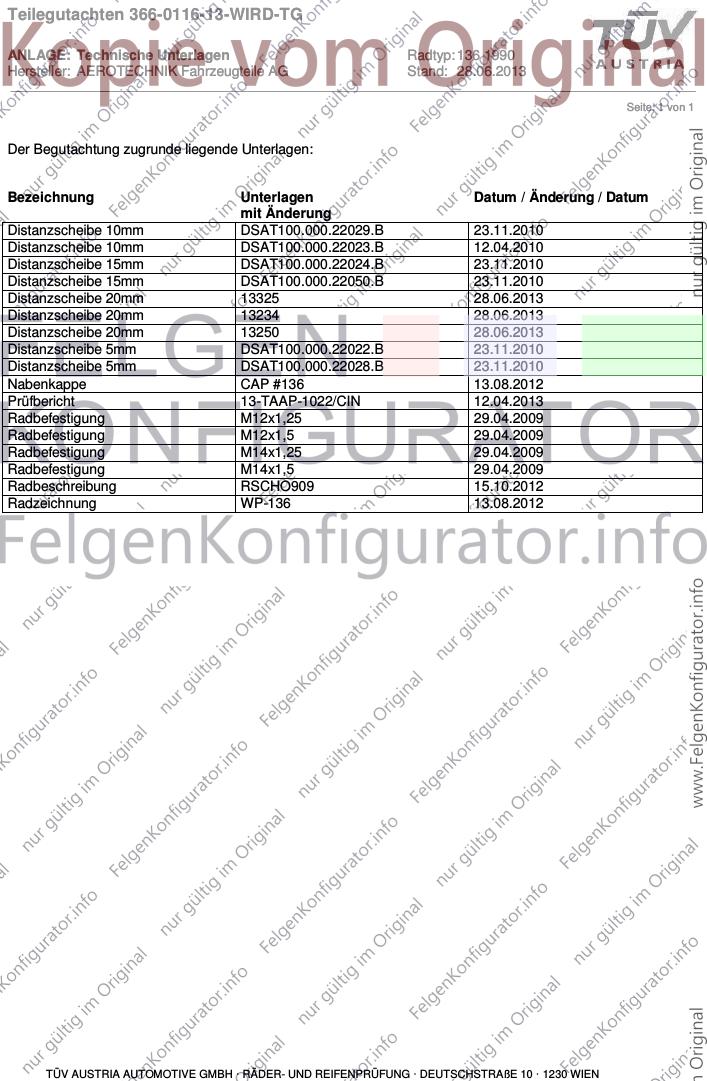

ANLAGE: Technische Unterlagen Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
mit Änderung
Distanzscheibe 10mm DSAT100.000.22029.B 23.11.2010
Distanzscheibe 10mm DSAT100.000.22023.B 12.04.2010
Distanzscheibe 15mm DSAT100.000.22024.B 23.11.2010
Distanzscheibe 15mm DSAT100.000.22050.B 23.11.2010
Distanzscheibe 20mm 13325 28.06.2013
Distanzscheibe 20mm 13234 28.06.2013
Distanzscheibe 20mm 13250 28.06.2013
Distanzscheibe 5mm DSAT100.000.22022.B 23.11.2010
Distanzscheibe 5mm DSAT100.000.22028.B 23.11.2010
Nabenkappe CAP #136 13.08.2012
Prüfbericht 13-TAAP-1022/CIN 12.04.2013
Radbefestigung M12x1,25 29.04.2009
Radbefestigung M12x1,5 29.04.2009
Radbefestigung M14x1,25 29.04.2009
Radbefestigung M14x1,5 29.04.2009
Radbeschreibung RSCHO909 15.10.2012
Radzeichnung WP-136 13.08.2012
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0116-13-WIRD-TG

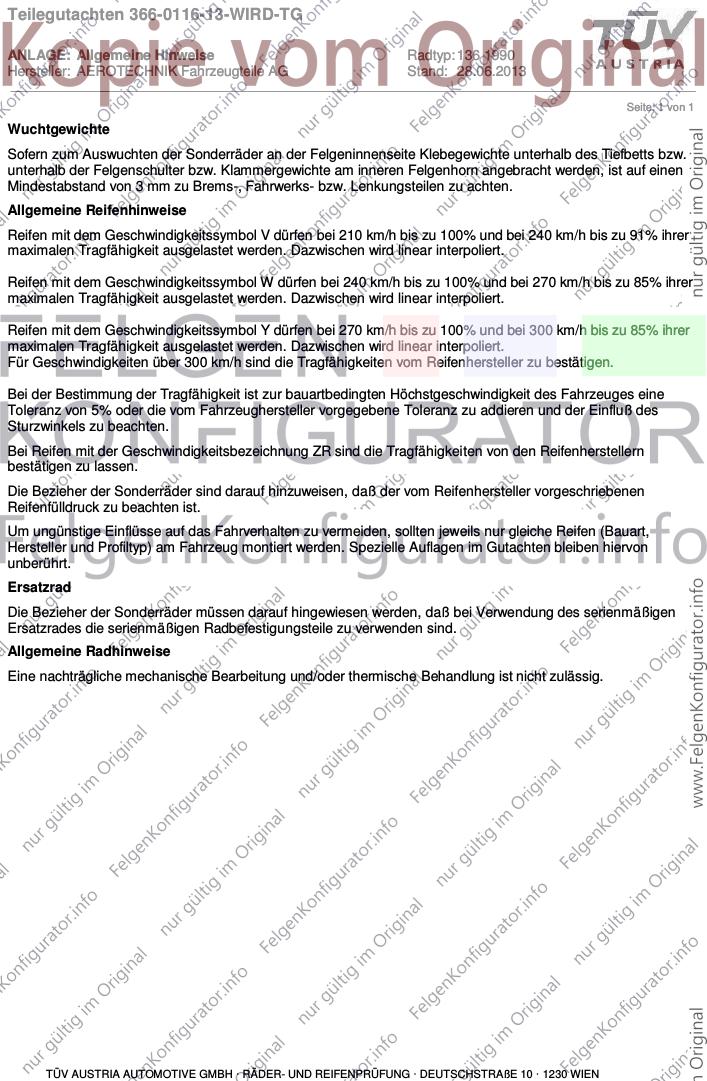

ANLAGE: Allgemeine Hinweise Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0116-13-WIRD-TG

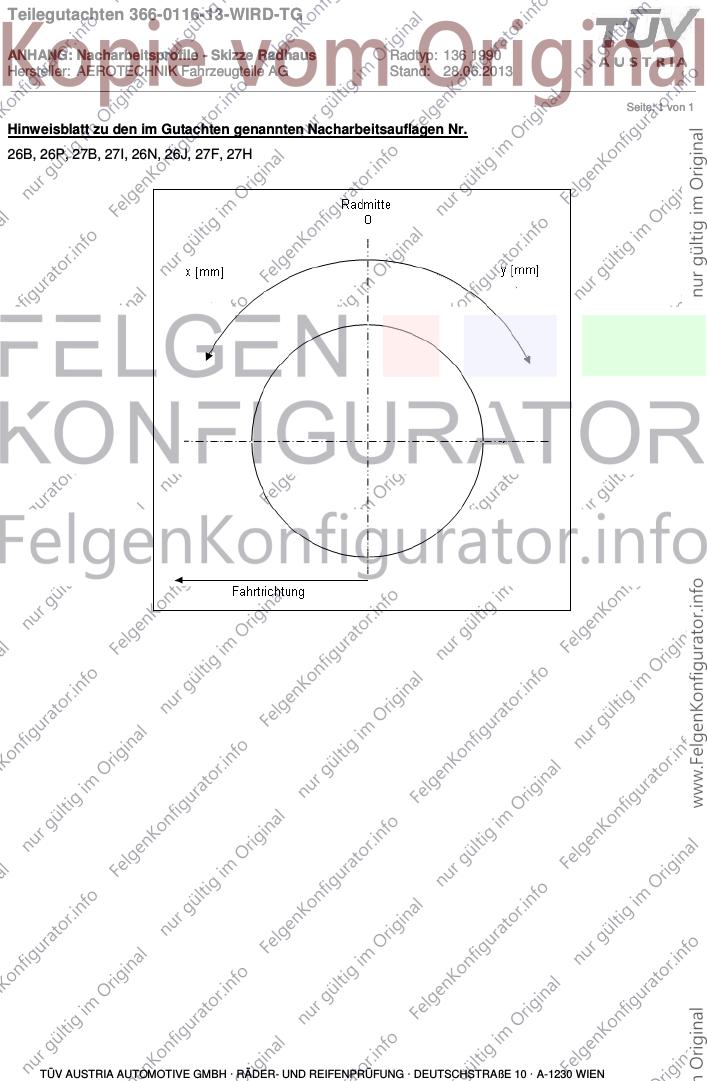

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Teilegutachten 366-0116-13-WIRD-TG

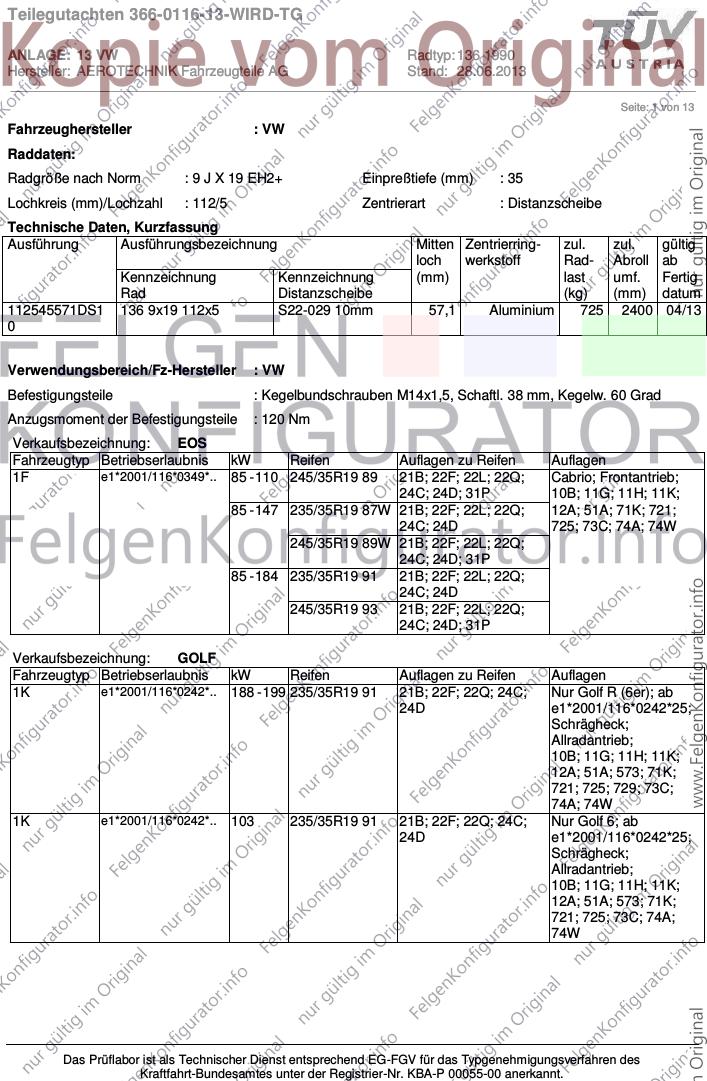

ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : VW
Raddaten:
Radgröße nach Norm : 9 J X 19 EH2+ Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Distanzscheibe
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Distanzscheibe (kg) (mm) datum
112545571DS1 136 9x19 112x5 S22-029 10mm 57,1 Aluminium 725 2400 04/13
0
Verwendungsbereich/Fz-Hersteller : VW
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 38 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 245/35R19 89 21B; 22F; 22L; 22Q; Cabrio; Frontantrieb;
24C; 24D; 31P 10B; 11G; 11H; 11K;
85 - 147 235/35R19 87W 21B; 22F; 22L; 22Q; 12A; 51A; 71K; 721;
24C; 24D 725; 73C; 74A; 74W
245/35R19 89W 21B; 22F; 22L; 22Q;
24C; 24D; 31P
85 - 184 235/35R19 91 21B; 22F; 22L; 22Q;
24C; 24D
245/35R19 93 21B; 22F; 22L; 22Q;
24C; 24D; 31P
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 188 - 199 235/35R19 91 21B; 22F; 22Q; 24C; Nur Golf R (6er); ab
24D e1*2001/116*0242*25;
Schrägheck;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74W
1K e1*2001/116*0242*.. 103 235/35R19 91 21B; 22F; 22Q; 24C; Nur Golf 6; ab
24D e1*2001/116*0242*25;
Schrägheck;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 2 von 13
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 77 - 118 235/35R19 87W 21T; 24C; 24D; 26B; Cabrio; Frontantrieb;
26J; 27F; 5ET 10B; 11G; 11H; 11K;
77 - 155 235/35R19 91 21T; 24C; 24D; 26B; 12A; 51A; 71K; 721;
26J; 27F; 5ET 725; 729; 73C; 74A;
255/30R19 91 24D; 27F; 57F; 673 74W
1K e1*2001/116*0242*.., 59 - 125 235/35R19 87W 21B; 22F; 22Q; 24C; Nur Golf 6; ab
e1*2007/46*0490*.. 24D; 5ET e1*2001/116*0242*25;
59 - 173 235/35R19 91 21B; 22F; 22Q; 24C; Schrägheck;
24D Frontantrieb;
255/30R19 91 22F; 22Q; 24D; 57F; 10B; 11G; 11H; 11K;
673 12A; 51A; 71K; 721;
725; 73C; 74A; 74W
1K e1*2001/116*0242*.. 55 - 147 235/35R19 87W 21B; 21N; 22F; 24C; Nur Golf 5; Nur bis
24D; 5ET e1*2001/116*0242*24;
55 - 169 255/30R19 91 22F; 24D; 57F; 585; Allradantrieb;
671 Frontantrieb;
265/30R19 89 22F; 24D; 57F; 68X 10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 235/35R19 87 21B; 22F; 22L; 24C; Nur CrossGolf; Nur
24D; 5ET bis
235/35R19 91 21B; 22F; 22L; 24C; e1*2001/116*0304*13;
24D Frontantrieb;
255/30R19 91 22F; 22L; 24D; 57F; 10B; 11G; 11H; 11K;
671; 673 12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W
1KP e1*2001/116*0304*.. 55 - 110 235/35R19 87 21B; 22F; 24C; 24D; Nicht CrossGolf; Nur
5ET Golf Plus; Nur bis
55 - 125 235/35R19 91 21B; 22F; 24C; 24D e1*2001/116*0304*13;
255/30R19 91 22F; 24D; 57F; 585; Frontantrieb;
671 10B; 11G; 11H; 11K;
265/30R19 89 22F; 24D; 57F; 68X 12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W
1KP e1*2001/116*0304*.., 59 - 118 225/35R19 88W 21B; 22F; 22L; 24C; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 244; 247; 5FE e1*2001/116*0304*14;
235/35R19 87W 21B; 22F; 22L; 24C; Frontantrieb;
244; 247; 5ET 10B; 11G; 11H; 11K;
235/35R19 91 21B; 22F; 22L; 24C; 12A; 51A; 573; 71K;
244; 247 721; 725; 73C; 74A;
255/30R19 91 22F; 22L; 24D; 57F; 74W
673
265/30R19 89 22F; 22L; 24D; 57F;
68X
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 3 von 13
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 235/35R19 87 21B; 22F; 22L; 24C; Nur CrossGolf 6; Ab
244; 247; 5ET e1*2001/116*0304*21;
235/35R19 91 21B; 22F; 22L; 24C; Frontantrieb;
244; 247 10B; 11G; 11H; 11K;
255/30R19 91 22F; 22L; 244; 247; 12A; 51A; 573; 71K;
57F; 671; 673 721; 725; 73C; 74A;
74W
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 110 225/35R19 88 21B; 24C; 244; 247; Nur Jetta
261; 273 (Stufenheck);
77 - 155 225/35R19 88W 21B; 24C; 244; 247; Frontantrieb;
261; 273 10B; 11G; 11H; 11K;
235/35R19 91 21B; 24C; 24D; 262; 12A; 51A; 573; 71K;
274 721; 725; 729; 73C;
245/30R19 89 21B; 24C; 24D; 263; 74A; 74W
275
16 e1*2007/46*0539*.. 77 - 147 225/40R19 93 24J; 248; 26B; 26N; Beetle (Schrägheck);
27B; 27H Beetle Cabrio;
235/35R19 91 24J; 24M; 26B; 26N; Frontantrieb;
27B; 27H 10B; 11G; 11H; 11K;
235/40R19 92 24J; 24M; 26B; 26N; 12A; 51A; 71K; 721;
27B; 27H 725; 729; 73C; 74A;
245/35R19 93 24C; 244; 247; 26B; 74W
26J; 27B; 27H
255/35R19 92 244; 247; 27B; 27F;
57F; 67U; 672
265/30R19 93 24D; 27B; 27F; 57F;
68X
265/35R19 94 24D; 27B; 27F; 57F;
67H

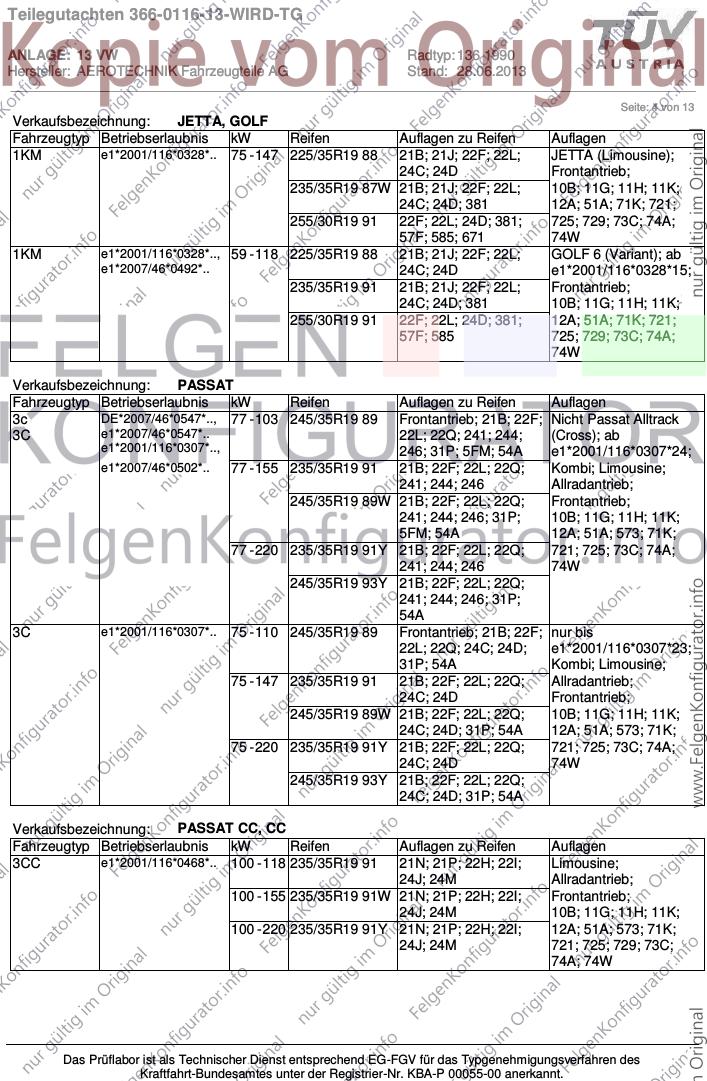

Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 225/35R19 88 21B; 21J; 22F; 22L; GOLF (Variant); nur
24C; 24D bis
235/35R19 87W 21B; 21J; 22F; 22L; e1*2001/116*0328*14;
24C; 24D; 381 Frontantrieb;
255/30R19 91 22F; 22L; 24D; 381; 10B; 11G; 11H; 11K;
57F; 585; 671 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
1KM e1*2001/116*0328*.. 77 225/35R19 88 21B; 21J; 22F; 22L; GOLF 6 (Variant); ab
24C; 24D e1*2001/116*0328*15;
235/35R19 91 21B; 21J; 22F; 22L; Allradantrieb;
24C; 24D; 381 10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74W
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 4 von 13
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 225/35R19 88 21B; 21J; 22F; 22L; JETTA (Limousine);
24C; 24D Frontantrieb;
235/35R19 87W 21B; 21J; 22F; 22L; 10B; 11G; 11H; 11K;
24C; 24D; 381 12A; 51A; 71K; 721;
255/30R19 91 22F; 22L; 24D; 381; 725; 729; 73C; 74A;
57F; 585; 671 74W
1KM e1*2001/116*0328*.., 59 - 118 225/35R19 88 21B; 21J; 22F; 22L; GOLF 6 (Variant); ab
e1*2007/46*0492*.. 24C; 24D e1*2001/116*0328*15;
235/35R19 91 21B; 21J; 22F; 22L; Frontantrieb;
24C; 24D; 381 10B; 11G; 11H; 11K;
255/30R19 91 22F; 22L; 24D; 381; 12A; 51A; 71K; 721;
57F; 585 725; 729; 73C; 74A;
74W
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.., 77 - 103 245/35R19 89 Frontantrieb; 21B; 22F; Nicht Passat Alltrack
3C e1*2007/46*0547*.. 22L; 22Q; 241; 244; (Cross); ab
e1*2001/116*0307*.., 246; 31P; 5FM; 54A e1*2001/116*0307*24;
e1*2007/46*0502*.. 77 - 155 235/35R19 91 21B; 22F; 22L; 22Q; Kombi; Limousine;
241; 244; 246 Allradantrieb;
245/35R19 89W 21B; 22F; 22L; 22Q; Frontantrieb;
241; 244; 246; 31P; 10B; 11G; 11H; 11K;
5FM; 54A 12A; 51A; 573; 71K;
77 - 220 235/35R19 91Y 21B; 22F; 22L; 22Q; 721; 725; 73C; 74A;
241; 244; 246 74W
245/35R19 93Y 21B; 22F; 22L; 22Q;
241; 244; 246; 31P;
54A
3C e1*2001/116*0307*.. 75 - 110 245/35R19 89 Frontantrieb; 21B; 22F; nur bis
22L; 22Q; 24C; 24D; e1*2001/116*0307*23;
31P; 54A Kombi; Limousine;
75 - 147 235/35R19 91 21B; 22F; 22L; 22Q; Allradantrieb;
24C; 24D Frontantrieb;
245/35R19 89W 21B; 22F; 22L; 22Q; 10B; 11G; 11H; 11K;
24C; 24D; 31P; 54A 12A; 51A; 573; 71K;
75 - 220 235/35R19 91Y 21B; 22F; 22L; 22Q; 721; 725; 73C; 74A;
24C; 24D 74W
245/35R19 93Y 21B; 22F; 22L; 22Q;
24C; 24D; 31P; 54A
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 118 235/35R19 91 21N; 21P; 22H; 22I; Limousine;
24J; 24M Allradantrieb;
100 - 155 235/35R19 91W 21N; 21P; 22H; 22I; Frontantrieb;
24J; 24M 10B; 11G; 11H; 11K;
100 - 220 235/35R19 91Y 21N; 21P; 22H; 22I; 12A; 51A; 573; 71K;
24J; 24M 721; 725; 729; 73C;
74A; 74W
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

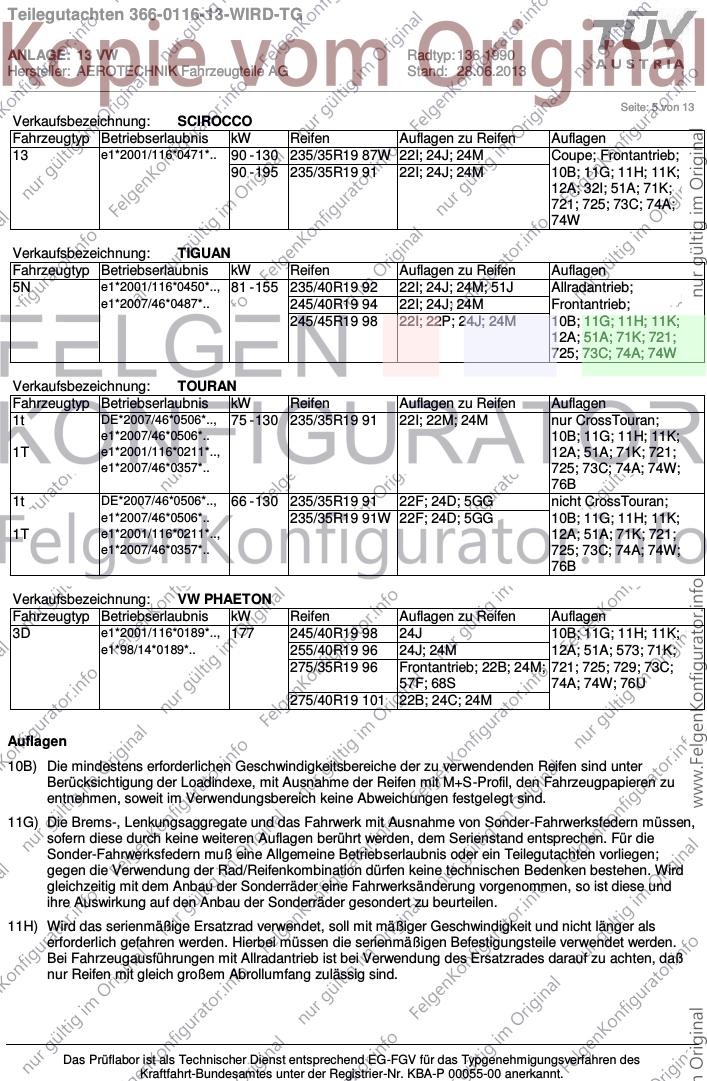

Seite: 5 von 13
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 130 235/35R19 87W 22I; 24J; 24M Coupe; Frontantrieb;
90 - 195 235/35R19 91 22I; 24J; 24M 10B; 11G; 11H; 11K;
12A; 32I; 51A; 71K;
721; 725; 73C; 74A;
74W
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 235/40R19 92 22I; 24J; 24M; 51J Allradantrieb;
e1*2007/46*0487*.. 245/40R19 94 22I; 24J; 24M Frontantrieb;
245/45R19 98 22I; 22P; 24J; 24M 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74W
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 75 - 130 235/35R19 91 22I; 22M; 24M nur CrossTouran;
e1*2007/46*0506*.. 10B; 11G; 11H; 11K;
1T e1*2001/116*0211*.., 12A; 51A; 71K; 721;
e1*2007/46*0357*.. 725; 73C; 74A; 74W;
76B
1t DE*2007/46*0506*.., 66 - 130 235/35R19 91 22F; 24D; 5GG nicht CrossTouran;
e1*2007/46*0506*.. 235/35R19 91W 22F; 24D; 5GG 10B; 11G; 11H; 11K;
1T e1*2001/116*0211*.., 12A; 51A; 71K; 721;
e1*2007/46*0357*.. 725; 73C; 74A; 74W;
76B
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3D e1*2001/116*0189*.., 177 245/40R19 98 24J 10B; 11G; 11H; 11K;
e1*98/14*0189*.. 255/40R19 96 24J; 24M 12A; 51A; 573; 71K;
275/35R19 96 Frontantrieb; 22B; 24M; 721; 725; 729; 73C;
57F; 68S 74A; 74W; 76U
275/40R19 101 22B; 24C; 24M
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 6 von 13
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

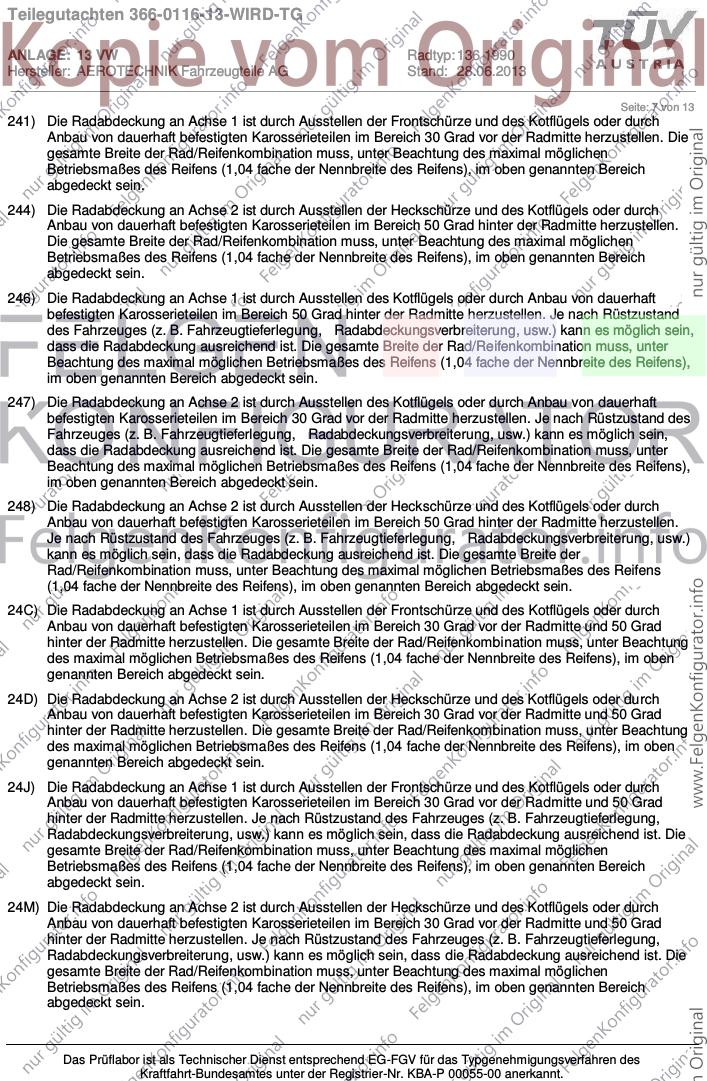

Seite: 7 von 13
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

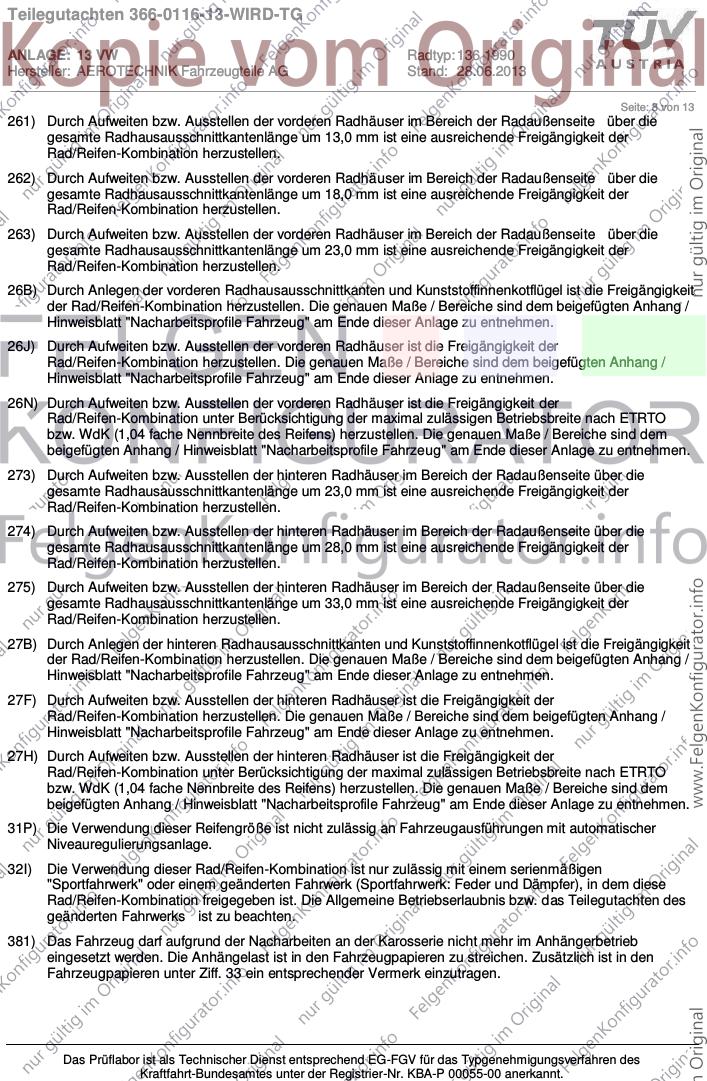

Seite: 8 von 13
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
262) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
263) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
274) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 28,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
275) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 33,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
31P) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen mit automatischer
Niveauregulierungsanlage.
32I) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig mit einem serienmäßigen
"Sportfahrwerk" oder einem geänderten Fahrwerk (Sportfahrwerk: Feder und Dämpfer), in dem diese
Rad/Reifen-Kombination freigegeben ist. Die Allgemeine Betriebserlaubnis bzw. das Teilegutachten des
geänderten Fahrwerks ist zu beachten.
381) Das Fahrzeug darf aufgrund der Nacharbeiten an der Karosserie nicht mehr im Anhängerbetrieb
eingesetzt werden. Die Anhängelast ist in den Fahrzeugpapieren zu streichen. Zusätzlich ist in den
Fahrzeugpapieren unter Ziff. 33 ein entsprechender Vermerk einzutragen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

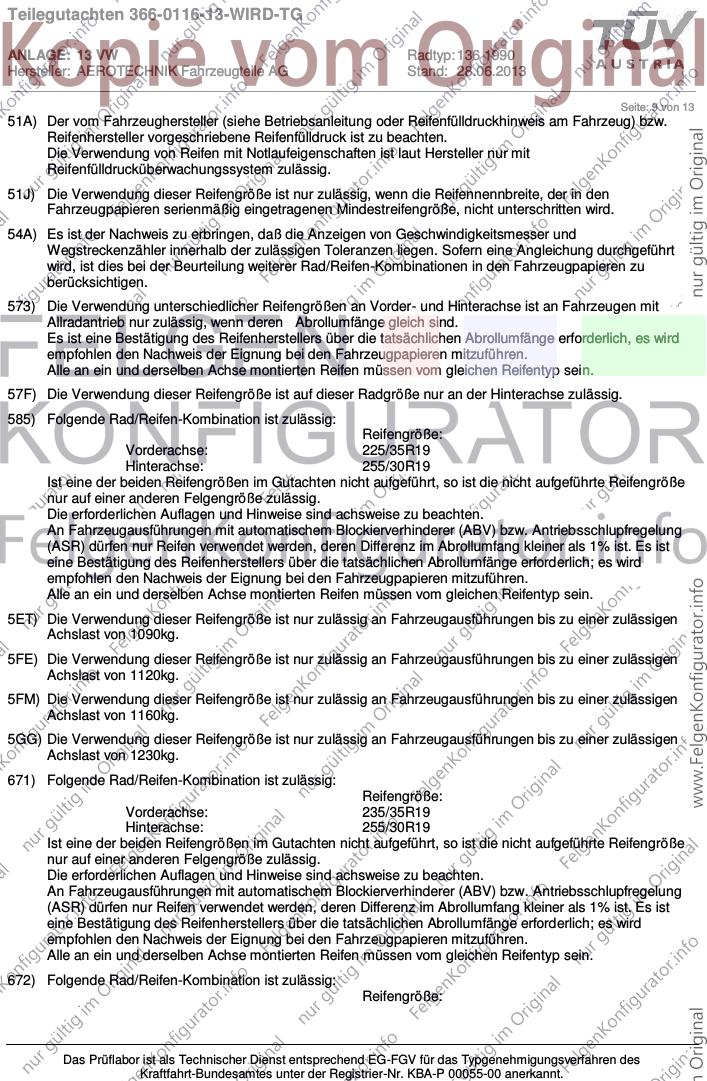

Seite: 9 von 13
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
585) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

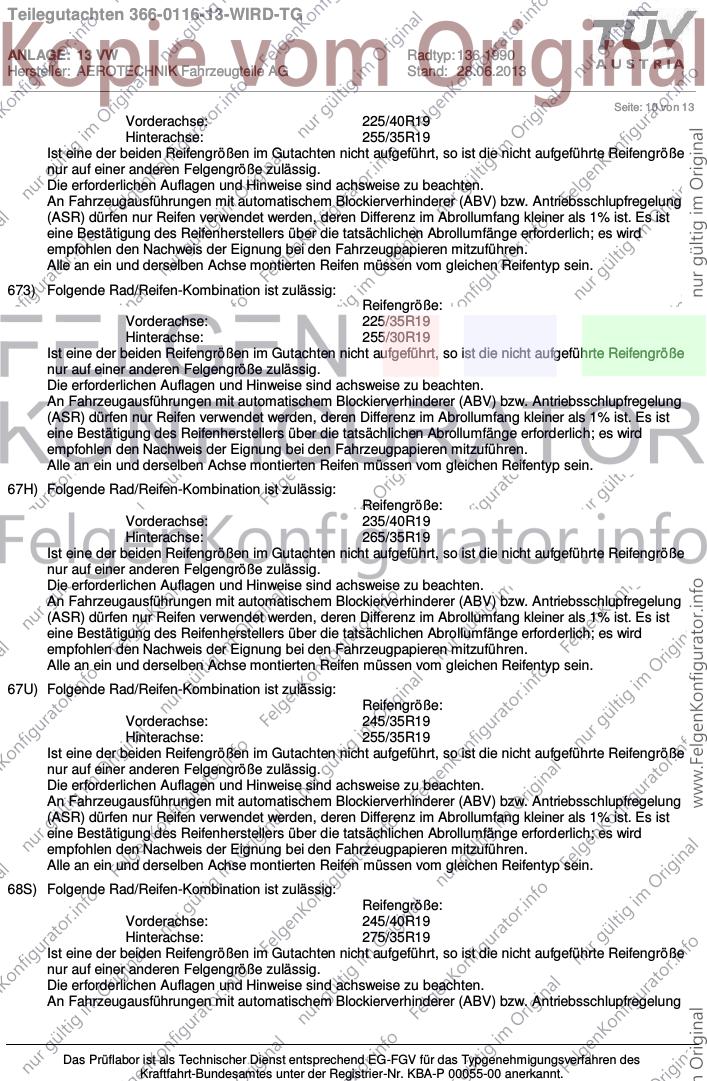

Seite: 10 von 13
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68S) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________

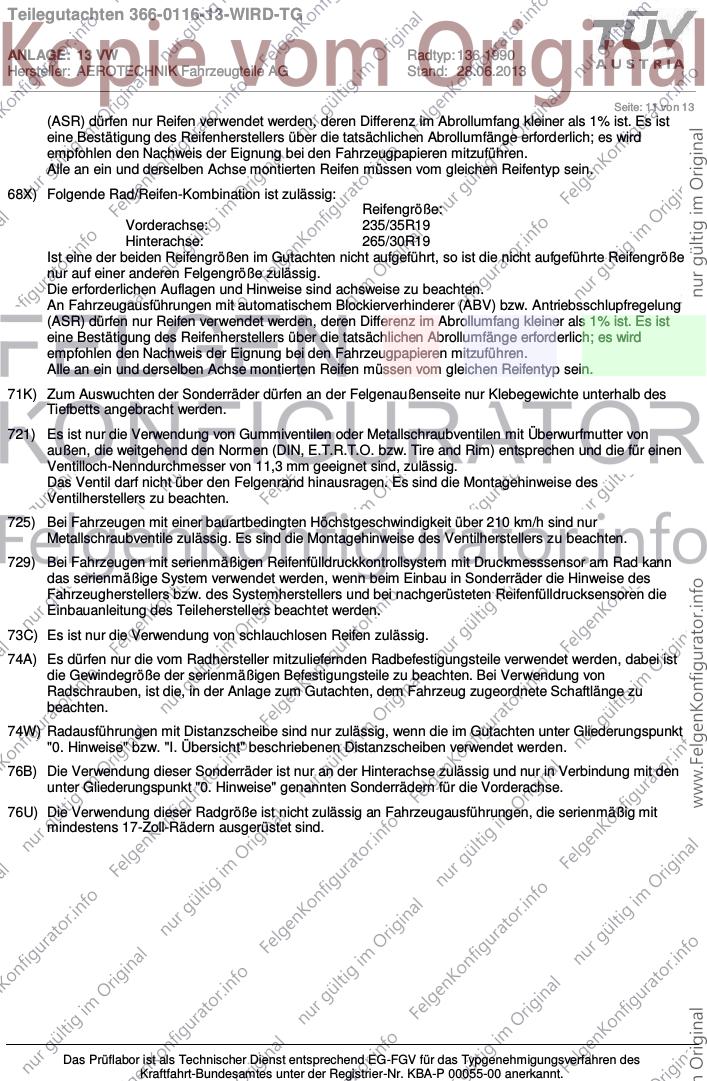

Seite: 11 von 13
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74W) Radausführungen mit Distanzscheibe sind nur zulässig, wenn die im Gutachten unter Gliederungspunkt
"0. Hinweise" bzw. "I. Übersicht" beschriebenen Distanzscheiben verwendet werden.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 12 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: 13 VW Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0116-13-WIRD-TG
ANLAGE: Radabdeckung Radtyp: 136 1990
Hersteller: AEROTECHNIK Fahrzeugteile AG Stand: 28.06.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND
REIFENPRÜFUNG

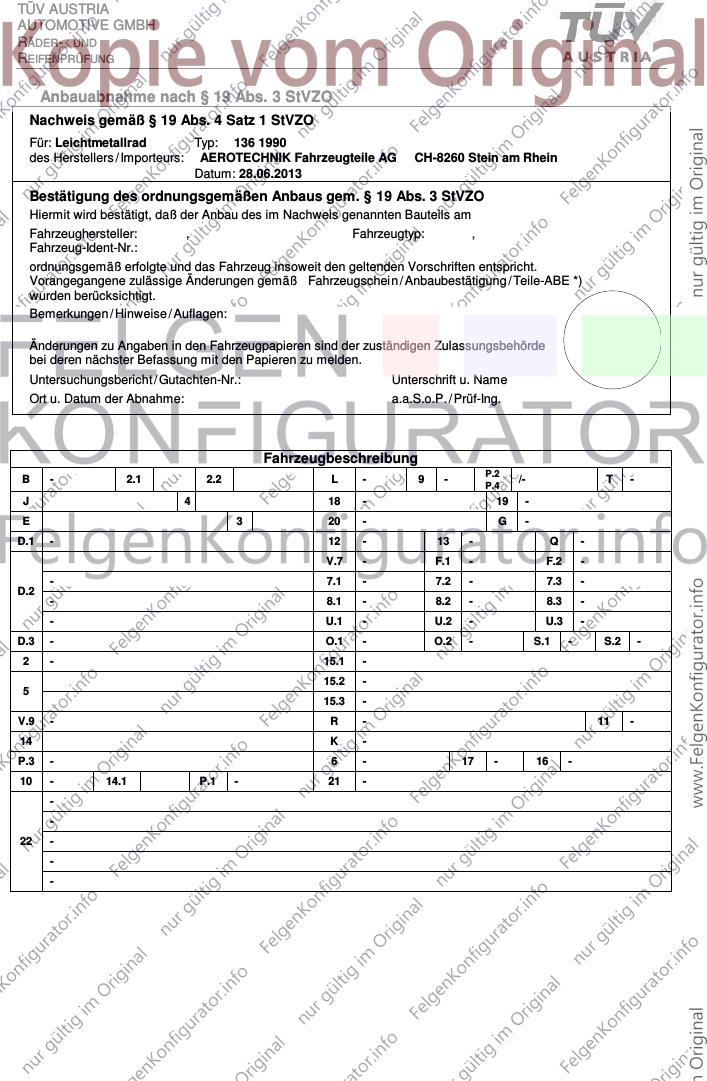

Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: 136 1990
des Herstellers / Importeurs: AEROTECHNIK Fahrzeugteile AG CH-8260 Stein am Rhein
Datum: 28.06.2013
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde
bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
