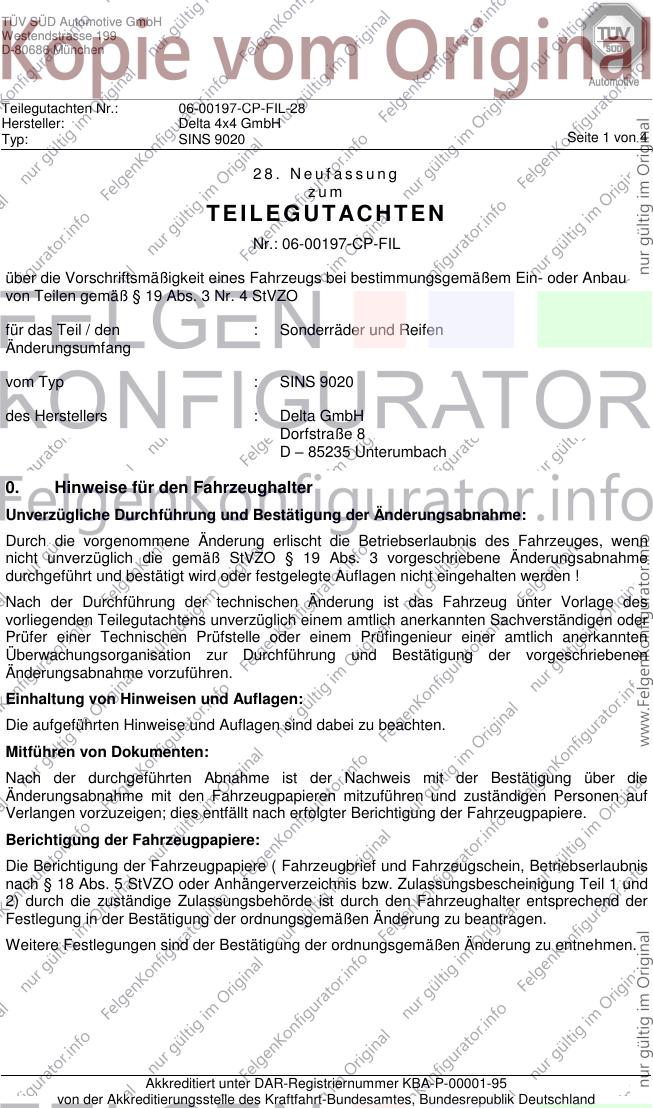

TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 06-00197-CP-FIL-28
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 1 von 4
28. Neufassung
zum
T E I L E G U T AC H T E N
Nr.: 06-00197-CP-FIL
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den : Sonderräder und Reifen
Änderungsumfang
vom Typ : SINS 9020
des Herstellers : Delta GmbH
Dorfstraße 8
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn
nicht unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die
Änderungsabnahme mit den Fahrzeugpapieren mitzuführen und zuständigen Personen auf
Verlangen vorzuzeigen; dies entfällt nach erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere ( Fahrzeugbrief und Fahrzeugschein, Betriebserlaubnis
nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis bzw. Zulassungsbescheinigung Teil 1 und
2) durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der
Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 06-00197-CP-FIL-28
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 2 von 4
I. Verwendungsbereich
siehe Anlage 0 (Übersicht) und fahrzeugspezifische Anlagen zum Gutachten
II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: Delta 4x4 GmbH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: SINS 9020
Kennz. u. Ausf.: S1 20, delta 4x4
Radgröße: 9 J x 20 H2
Kennzeichnung: Außenseite Innenseite
Herstellerzeichen - delta 4x4
Radgröße - 9 J x 20 H2
Lochkreis (s.U.) -
Mittenloch (s.U.) -
Einpreßtiefe (s.U.) -
Herstellercode D (delta) -
Herstelldatum WW (Woche) JJ (Jahr) -
Ausführung 5… -
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14)
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, Bestätigungen vom 01.12.2010 und 07.07.2011
lfd. Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul.
Nr.: Rad Zentrierring kreis loch preß Rad Abroll-
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
1. 5E1 S1 20, delta 4x4 ohne 108/5 72,6 40 750 2400
16. 5E1 S1 20, delta 4x4 ohne 108/5 63,4 45 900 2400
2. 5B1 S1 20, delta 4x4 ohne 112/5 66,5 55 900 2400
3. 5C1E S1 20, delta 4x4 ohne 114,3/5 67,1 20 800 2400
4. 5D1E S1 20, delta 4x4 ohne 114,3/5 67,1 40 900 2400
26. 5D1F S1 20, delta 4x4 ohne 114,3/5 66,1 40 900 2400
32 5D1D S1 20, delta 4x4 ohne 114,3/5 66,1 37 900 2400
20. 5C2E S1 20, delta 4x4 ohne 114,3/5 67,1 35 900 2400
22. 5C2E S1 20, delta 4x4 ohne 114,3/5 71,6 35 900 2400
5. 5N1 S1 20, delta 4x4 ohne 115/5 71,6 35 800 2400
6. 5N1 S1 20, delta 4x4 ohne 115/5 70,3 45 900 2400
7. 5G3 S1 20, delta 4x4 ohne 120/5 72,6 40 925 2400
21. 5G1X S1 20, delta 4x4 ohne 120/5 74,1 40 925 2400
8. 5G1 S1 20, delta 4x4 ohne 120/5 72,6 42,5 930 2550
9. 5G2 S1 20, delta 4x4 ohne 120/5 72,6 48 925 2400
10. 5X1 S1 20, delta 4x4 ohne 127/5 71,6 40 800 2400
27. 5X1 S1 20, delta 4x4 ohne 127/5 71,6 30 750 2400
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 06-00197-CP-FIL-28
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 3 von 4

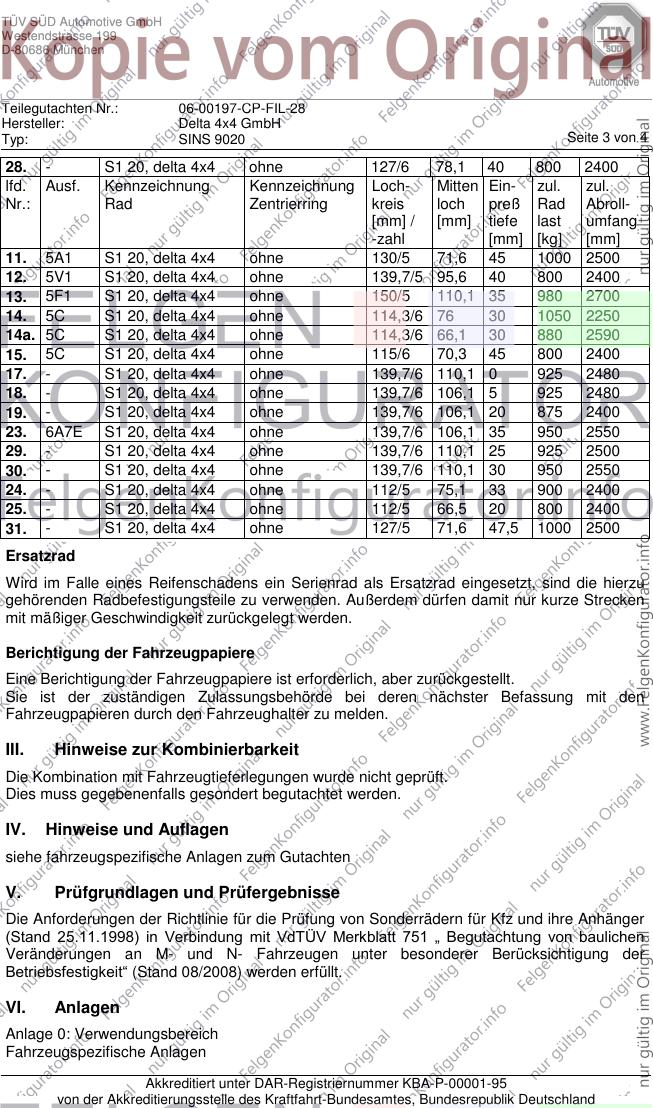

28. - S1 20, delta 4x4 ohne 127/6 78,1 40 800 2400
lfd. Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul.
Nr.: Rad Zentrierring kreis loch preß Rad Abroll-
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
11. 5A1 S1 20, delta 4x4 ohne 130/5 71,6 45 1000 2500
12. 5V1 S1 20, delta 4x4 ohne 139,7/5 95,6 40 800 2400
13. 5F1 S1 20, delta 4x4 ohne 150/5 110,1 35 980 2700
14. 5C S1 20, delta 4x4 ohne 114,3/6 76 30 1050 2250
14a. 5C S1 20, delta 4x4 ohne 114,3/6 66,1 30 880 2590
15. 5C S1 20, delta 4x4 ohne 115/6 70,3 45 800 2400
17. - S1 20, delta 4x4 ohne 139,7/6 110,1 0 925 2480
18. - S1 20, delta 4x4 ohne 139,7/6 106,1 5 925 2480
19. - S1 20, delta 4x4 ohne 139,7/6 106,1 20 875 2400
23. 6A7E S1 20, delta 4x4 ohne 139,7/6 106,1 35 950 2550
29. - S1 20, delta 4x4 ohne 139,7/6 110,1 25 925 2500
30. - S1 20, delta 4x4 ohne 139,7/6 110,1 30 950 2550
24. - S1 20, delta 4x4 ohne 112/5 75,1 33 900 2400
25. - S1 20, delta 4x4 ohne 112/5 66,5 20 800 2400
31. - S1 20, delta 4x4 ohne 127/5 71,6 47,5 1000 2500
Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Berichtigung der Fahrzeugpapiere
Eine Berichtigung der Fahrzeugpapiere ist erforderlich, aber zurückgestellt.
Sie ist der zuständigen Zulassungsbehörde bei deren nächster Befassung mit den
Fahrzeugpapieren durch den Fahrzeughalter zu melden.
III. Hinweise zur Kombinierbarkeit
Die Kombination mit Fahrzeugtieferlegungen wurde nicht geprüft.
Dies muss gegebenenfalls gesondert begutachtet werden.
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 08/2008) werden erfüllt.
VI. Anlagen
Anlage 0: Verwendungsbereich
Fahrzeugspezifische Anlagen
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 06-00197-CP-FIL-28
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 4 von 4
VII. Schlußbescheinigung
Es wird bescheinigt, daß die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der
in diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO
in der heute gültigen Fassung entsprechen.
Der Hersteller Delta GmbH hat den Nachweis erbracht (Registrier - Nr. 49020221004 / TÜV
Rheinland) daß er ein Qualitätsmanagement-System gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 – 4 einschließlich der unter VI. aufgeführten Anlagen
und darf nur im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlage.
München, den 28. 02. 2012
AM-HZBW-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München

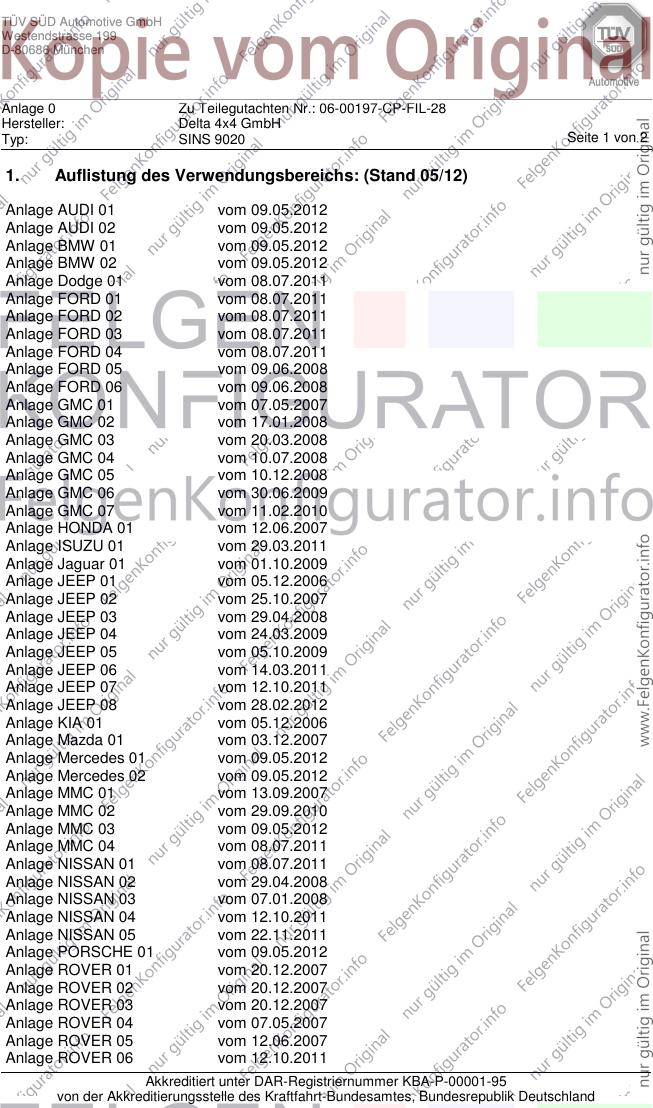

Anlage 0 Zu Teilegutachten Nr.: 06-00197-CP-FIL-28
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 1 von 2
1. Auflistung des Verwendungsbereichs: (Stand 05/12)
Anlage AUDI 01 vom 09.05.2012
Anlage AUDI 02 vom 09.05.2012
Anlage BMW 01 vom 09.05.2012
Anlage BMW 02 vom 09.05.2012
Anlage Dodge 01 vom 08.07.2011
Anlage FORD 01 vom 08.07.2011
Anlage FORD 02 vom 08.07.2011
Anlage FORD 03 vom 08.07.2011
Anlage FORD 04 vom 08.07.2011
Anlage FORD 05 vom 09.06.2008
Anlage FORD 06 vom 09.06.2008
Anlage GMC 01 vom 07.05.2007
Anlage GMC 02 vom 17.01.2008
Anlage GMC 03 vom 20.03.2008
Anlage GMC 04 vom 10.07.2008
Anlage GMC 05 vom 10.12.2008
Anlage GMC 06 vom 30.06.2009
Anlage GMC 07 vom 11.02.2010
Anlage HONDA 01 vom 12.06.2007
Anlage ISUZU 01 vom 29.03.2011
Anlage Jaguar 01 vom 01.10.2009
Anlage JEEP 01 vom 05.12.2006
Anlage JEEP 02 vom 25.10.2007
Anlage JEEP 03 vom 29.04.2008
Anlage JEEP 04 vom 24.03.2009
Anlage JEEP 05 vom 05.10.2009
Anlage JEEP 06 vom 14.03.2011
Anlage JEEP 07 vom 12.10.2011
Anlage JEEP 08 vom 28.02.2012
Anlage KIA 01 vom 05.12.2006
Anlage Mazda 01 vom 03.12.2007
Anlage Mercedes 01 vom 09.05.2012
Anlage Mercedes 02 vom 09.05.2012
Anlage MMC 01 vom 13.09.2007
Anlage MMC 02 vom 29.09.2010
Anlage MMC 03 vom 09.05.2012
Anlage MMC 04 vom 08.07.2011
Anlage NISSAN 01 vom 08.07.2011
Anlage NISSAN 02 vom 29.04.2008
Anlage NISSAN 03 vom 07.01.2008
Anlage NISSAN 04 vom 12.10.2011
Anlage NISSAN 05 vom 22.11.2011
Anlage PORSCHE 01 vom 09.05.2012
Anlage ROVER 01 vom 20.12.2007
Anlage ROVER 02 vom 20.12.2007
Anlage ROVER 03 vom 20.12.2007
Anlage ROVER 04 vom 07.05.2007
Anlage ROVER 05 vom 12.06.2007
Anlage ROVER 06 vom 12.10.2011
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Anlage 0 Zu Teilegutachten Nr.: 06-00197-CP-FIL-28
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 2 von 2
Fortsetzung zu
1. Auflistung des Verwendungsbereichs: (Stand 05/12)
Anlage Ssangyong 01 vom 06.08.2008
Anlage TOYOTA 01 vom 05.12.2006
Anlage TOYOTA 02 vom 12.06.2007
Anlage TOYOTA 03 vom 13.09.2007
Anlage TOYOTA 04 vom 23.10.2007
Anlage TOYOTA 05 vom 11.01.2012
Anlage TOYOTA 06 vom 02.10.2008
Anlage TOYOTA 07 vom 21.07.2009
Anlage TOYOTA 08 vom 01.02.2010
Anlage Volvo 01 vom 02.04.2007
Anlage Volvo 02 vom 02.04.2007
Anlage Volvo 03 vom 12.07.2007
Anlage Volvo 04 vom 24.06.2009
Anlage VW 01 vom 09.05.2012
Anlage VW 02 vom 09.05.2012
Anlage VW 03 vom 09.05.2012
Anlage VW 04 vom 09.05.2012
Anlage VW 05 vom 09.05.2012
Anlage VW 06 vom 09.05.2012
München, den 09. 05. 2012
AM-HZBW-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München

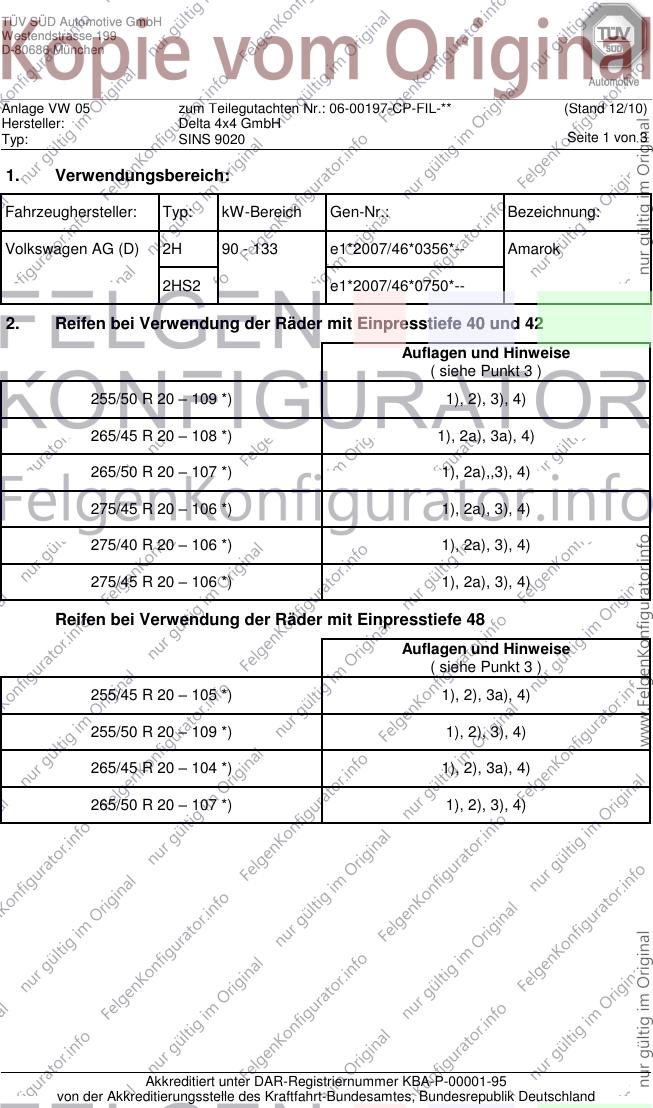

Anlage VW 05 zum Teilegutachten Nr.: 06-00197-CP-FIL-** (Stand 12/10)
Hersteller: Delta 4x4 GmbH
Typ: SINS 9020 Seite 1 von 3
1. Verwendungsbereich:
Fahrzeughersteller: Typ: kW-Bereich Gen-Nr.: Bezeichnung:
Volkswagen AG (D) 2H 90 - 133 e1*2007/46*0356*-- Amarok
2HS2 e1*2007/46*0750*--
2. Reifen bei Verwendung der Räder mit Einpresstiefe 40 und 42
Auflagen und Hinweise
( siehe Punkt 3 )
255/50 R 20 – 109 *) 1), 2), 3), 4)
265/45 R 20 – 108 *) 1), 2a), 3a), 4)
265/50 R 20 – 107 *) 1), 2a),,3), 4)
275/45 R 20 – 106 *) 1), 2a), 3), 4)
275/40 R 20 – 106 *) 1), 2a), 3), 4)
275/45 R 20 – 106 *) 1), 2a), 3), 4)
Reifen bei Verwendung der Räder mit Einpresstiefe 48
Auflagen und Hinweise
( siehe Punkt 3 )
255/45 R 20 – 105 *) 1), 2), 3a), 4)
255/50 R 20 – 109 *) 1), 2), 3), 4)
265/45 R 20 – 104 *) 1), 2), 3a), 4)
265/50 R 20 – 107 *) 1), 2), 3), 4)
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Anlage VW 05 zum Teilegutachten Nr.: 06-00197-CP-FIL-** (Stand 12/10)
Hersteller: Delta 4x4 GmbH

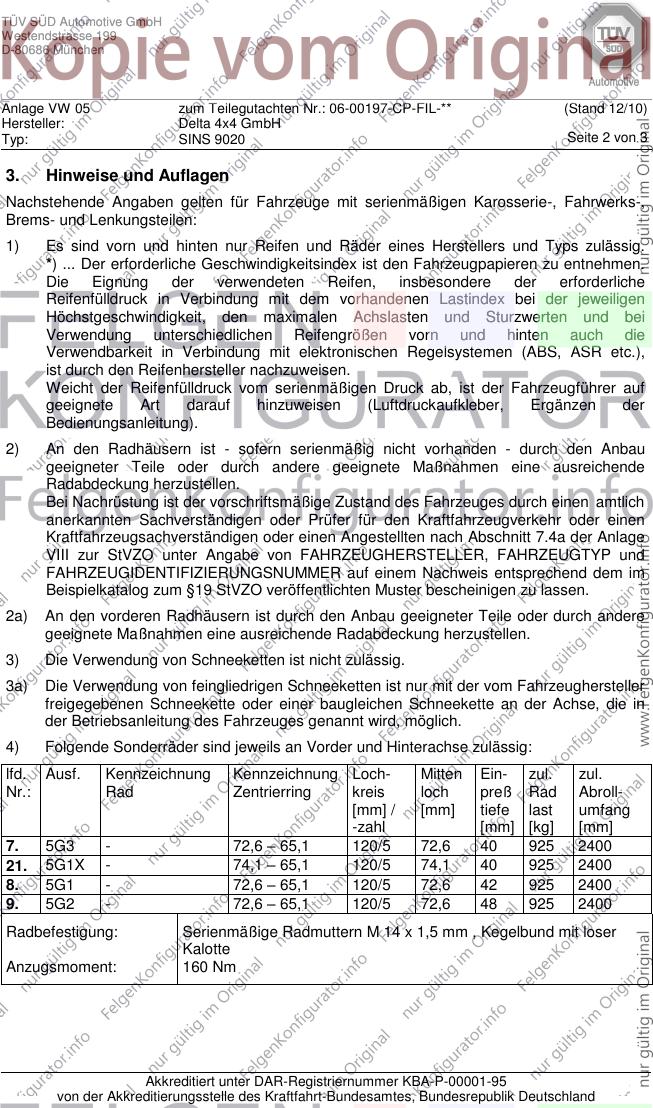

Typ: SINS 9020 Seite 2 von 3
3. Hinweise und Auflagen
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu entnehmen.
Die Eignung der verwendeten Reifen, insbesondere der erforderliche
Reifenfülldruck in Verbindung mit dem vorhandenen Lastindex bei der jeweiligen
Höchstgeschwindigkeit, den maximalen Achslasten und Sturzwerten und bei
Verwendung unterschiedlichen Reifengrößen vorn und hinten auch die
Verwendbarkeit in Verbindung mit elektronischen Regelsystemen (ABS, ASR etc.),
ist durch den Reifenhersteller nachzuweisen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau
geeigneter Teile oder durch andere geeignete Maßnahmen eine ausreichende
Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich
anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage
VIII zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im
Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
2a) An den vorderen Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
3) Die Verwendung von Schneeketten ist nicht zulässig.
3a) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller
freigegebenen Schneekette oder einer baugleichen Schneekette an der Achse, die in
der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
4) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
lfd. Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul.
Nr.: Rad Zentrierring kreis loch preß Rad Abroll-
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
7. 5G3 - 72,6 – 65,1 120/5 72,6 40 925 2400
21. 5G1X - 74,1 – 65,1 120/5 74,1 40 925 2400
8. 5G1 - 72,6 – 65,1 120/5 72,6 42 925 2400
9. 5G2 - 72,6 – 65,1 120/5 72,6 48 925 2400
Radbefestigung: Serienmäßige Radmuttern M 14 x 1,5 mm , Kegelbund mit loser
Kalotte
Anzugsmoment: 160 Nm
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Westendstrasse 199
D-80686 München
Anlage VW 05 zum Teilegutachten Nr.: 06-00197-CP-FIL-** (Stand 12/10)
Hersteller: Delta 4x4 GmbH

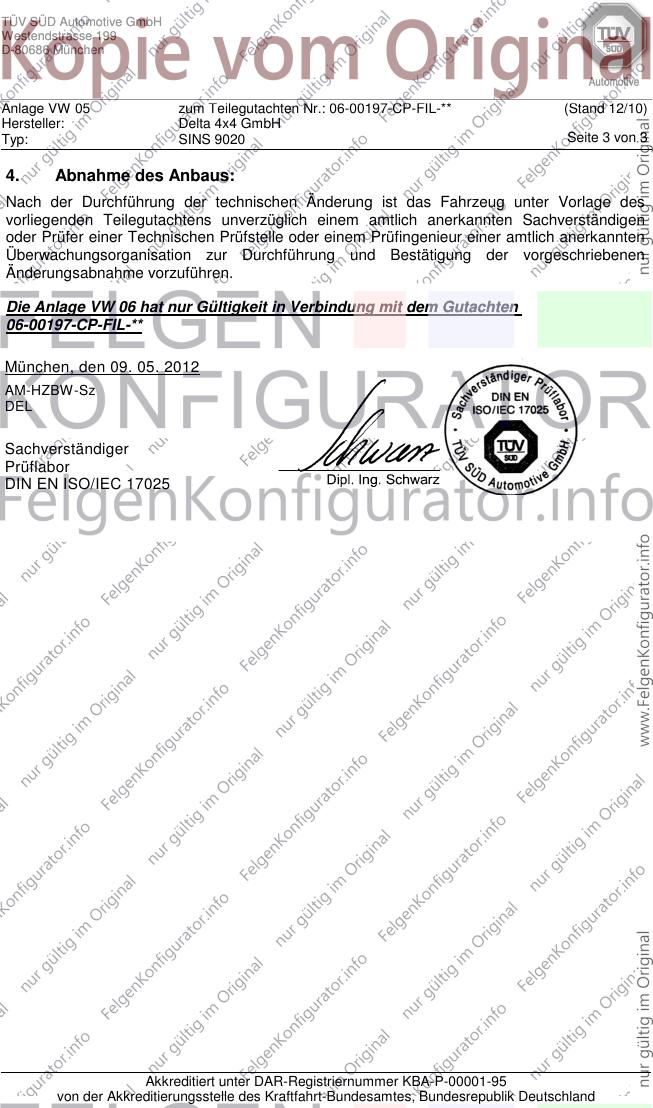

Typ: SINS 9020 Seite 3 von 3
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen
oder Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage VW 06 hat nur Gültigkeit in Verbindung mit dem Gutachten
06-00197-CP-FIL-**
München, den 09. 05. 2012
AM-HZBW-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
