TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 14-00193-CP-BWG-01
Hersteller: Delta 4x4 GmbH
Typ: Adventure 85x19 Seite 1 von 4
1. Neufassung
zum
T E I L E G U T AC H T E N
Nr.: 13-00340-CP-BWG
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den : Sonderräder und Reifen
Änderungsumfang
vom Typ : Adventure WP 8519
des Herstellers : Delta GmbH
Dorfstraße 8
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn
nicht unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Änderungsabnahme ist deren Nachweis mit den Fahrzeugpapieren
mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach erfolgter
Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den
Fahrzeughalter entsprechend der Festlegung in der Änderungsabnahme zu beantragen.
Weitere Festlegungen sind der Änderungsabnahme zu entnehmen.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 14-00193-CP-BWG-01
Hersteller: Delta 4x4 GmbH
Typ: Adventure 85x19 Seite 2 von 4

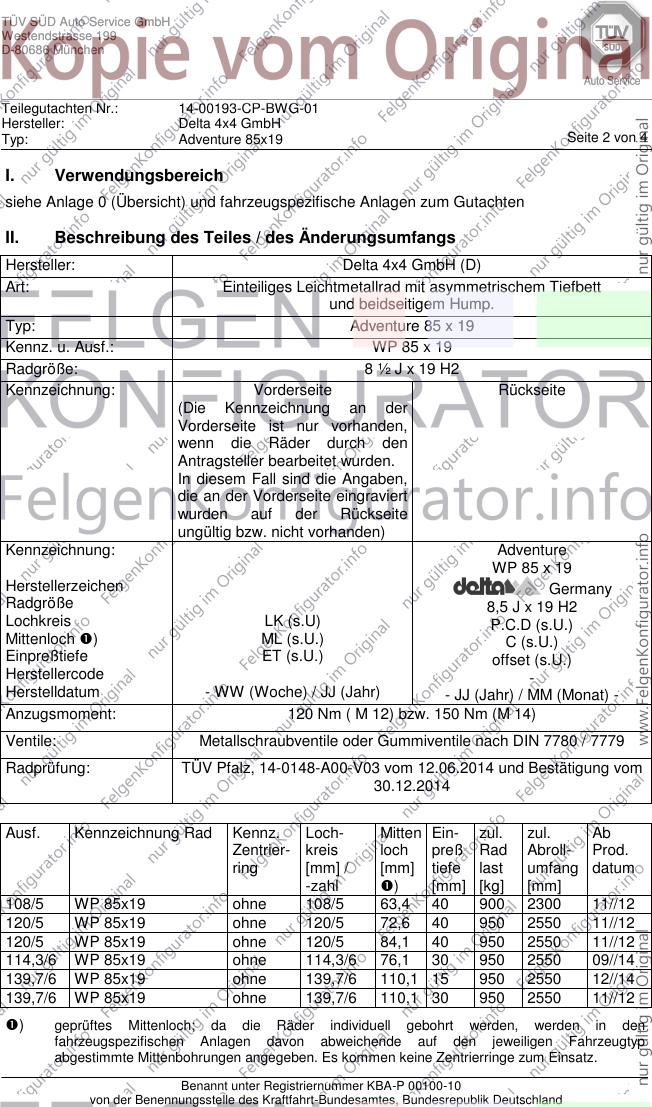

I. Verwendungsbereich
siehe Anlage 0 (Übersicht) und fahrzeugspezifische Anlagen zum Gutachten
II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: Delta 4x4 GmbH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: Adventure 85 x 19
Kennz. u. Ausf.: WP 85 x 19
Radgröße: 8 ½ J x 19 H2
Kennzeichnung: Vorderseite Rückseite
(Die Kennzeichnung an der
Vorderseite ist nur vorhanden,
wenn die Räder durch den
Antragsteller bearbeitet wurden.
In diesem Fall sind die Angaben,
die an der Vorderseite eingraviert
wurden auf der Rückseite
ungültig bzw. nicht vorhanden)
Kennzeichnung: Adventure
WP 85 x 19
Herstellerzeichen Germany
Radgröße 8,5 J x 19 H2
Lochkreis LK (s.U) P.C.D (s.U.)
Mittenloch ) ML (s.U.) C (s.U.)
Einpreßtiefe ET (s.U.) offset (s.U.)
Herstellercode -
Herstelldatum - WW (Woche) / JJ (Jahr) - JJ (Jahr) / MM (Monat) -
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14)
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, 14-0148-A00-V03 vom 12.06.2014 und Bestätigung vom
30.12.2014
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Ab
Zentrier- kreis loch preß Rad Abroll- Prod.
ring [mm] / [mm] tiefe last umfang datum
-zahl ) [mm] [kg] [mm]
108/5 WP 85x19 ohne 108/5 63,4 40 900 2300 11//12
120/5 WP 85x19 ohne 120/5 72,6 40 950 2550 11//12
120/5 WP 85x19 ohne 120/5 84,1 40 950 2550 11//12
114,3/6 WP 85x19 ohne 114,3/6 76,1 30 950 2550 09//14
139,7/6 WP 85x19 ohne 139,7/6 110,1 15 950 2550 12//14
139,7/6 WP 85x19 ohne 139,7/6 110,1 30 950 2550 11//12
) geprüftes Mittenloch; da die Räder individuell gebohrt werden, werden in den
fahrzeugspezifischen Anlagen davon abweichende auf den jeweiligen Fahrzeugtyp
abgestimmte Mittenbohrungen angegeben. Es kommen keine Zentrierringe zum Einsatz.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 14-00193-CP-BWG-01
Hersteller: Delta 4x4 GmbH
Typ: Adventure 85x19 Seite 3 von 4

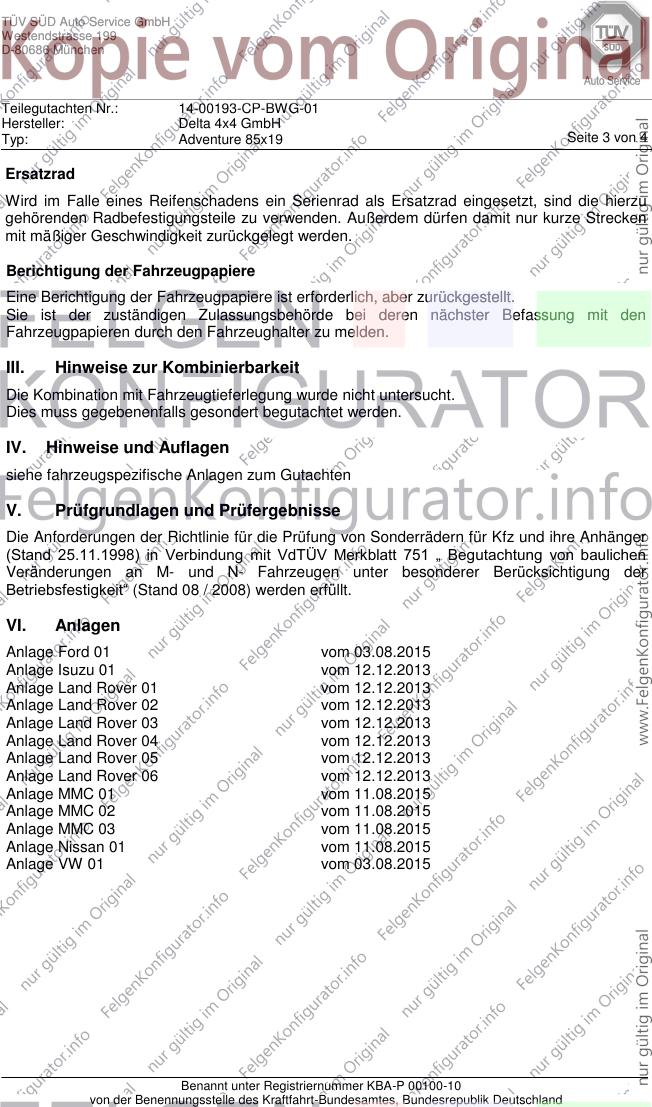

Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Berichtigung der Fahrzeugpapiere
Eine Berichtigung der Fahrzeugpapiere ist erforderlich, aber zurückgestellt.
Sie ist der zuständigen Zulassungsbehörde bei deren nächster Befassung mit den
Fahrzeugpapieren durch den Fahrzeughalter zu melden.
III. Hinweise zur Kombinierbarkeit
Die Kombination mit Fahrzeugtieferlegung wurde nicht untersucht.
Dies muss gegebenenfalls gesondert begutachtet werden.
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 08 / 2008) werden erfüllt.
VI. Anlagen
Anlage Ford 01 vom 03.08.2015
Anlage Isuzu 01 vom 12.12.2013
Anlage Land Rover 01 vom 12.12.2013
Anlage Land Rover 02 vom 12.12.2013
Anlage Land Rover 03 vom 12.12.2013
Anlage Land Rover 04 vom 12.12.2013
Anlage Land Rover 05 vom 12.12.2013
Anlage Land Rover 06 vom 12.12.2013
Anlage MMC 01 vom 11.08.2015
Anlage MMC 02 vom 11.08.2015
Anlage MMC 03 vom 11.08.2015
Anlage Nissan 01 vom 11.08.2015
Anlage VW 01 vom 03.08.2015
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Teilegutachten Nr.: 14-00193-CP-BWG-01
Hersteller: Delta 4x4 GmbH
Typ: Adventure 85x19 Seite 4 von 4
VII. Schlußbescheinigung
Es wird bescheinigt, daß die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der
in diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO
in der heute gültigen Fassung entsprechen.
Der Hersteller Delta GmbH hat den Nachweis erbracht (Registrier - Nr. 49020221004 / TÜV
Rheinland) daß er ein Qualitätsmanagement-System gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 – 4 einschließlich der unter VI. aufgeführten Anlagen
und darf nur im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlage.
München, den 11. 08. 2015
AS-CRC-BW/FIL-Sz
Delta
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München

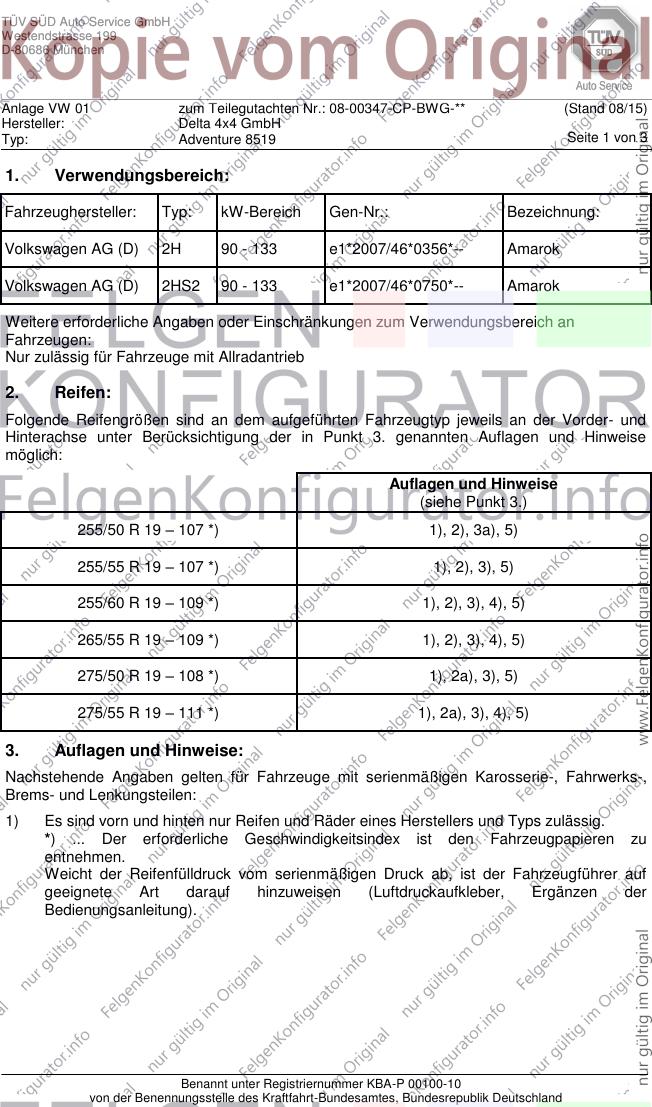

Anlage VW 01 zum Teilegutachten Nr.: 08-00347-CP-BWG-** (Stand 08/15)
Hersteller: Delta 4x4 GmbH
Typ: Adventure 8519 Seite 1 von 3
1. Verwendungsbereich:
Fahrzeughersteller: Typ: kW-Bereich Gen-Nr.: Bezeichnung:
Volkswagen AG (D) 2H 90 - 133 e1*2007/46*0356*-- Amarok
Volkswagen AG (D) 2HS2 90 - 133 e1*2007/46*0750*-- Amarok
Weitere erforderliche Angaben oder Einschränkungen zum Verwendungsbereich an
Fahrzeugen:
Nur zulässig für Fahrzeuge mit Allradantrieb
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
(siehe Punkt 3.)
255/50 R 19 – 107 *) 1), 2), 3a), 5)
255/55 R 19 – 107 *) 1), 2), 3), 5)
255/60 R 19 – 109 *) 1), 2), 3), 4), 5)
265/55 R 19 – 109 *) 1), 2), 3), 4), 5)
275/50 R 19 – 108 *) 1), 2a), 3), 5)
275/55 R 19 – 111 *) 1), 2a), 3), 4), 5)
3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage VW 01 zum Teilegutachten Nr.: 08-00347-CP-BWG-** (Stand 08/15)
Hersteller: Delta 4x4 GmbH
Typ: Adventure 8519 Seite 2 von 3

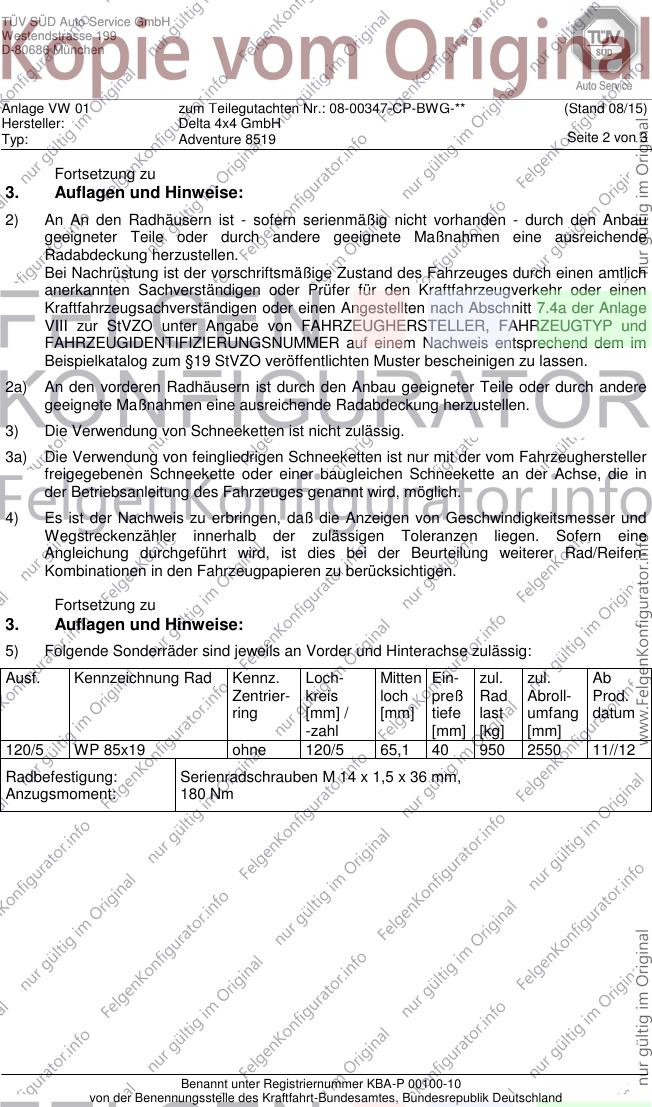

Fortsetzung zu
3. Auflagen und Hinweise:
2) An An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau
geeigneter Teile oder durch andere geeignete Maßnahmen eine ausreichende
Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich
anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage
VIII zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im
Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
2a) An den vorderen Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
3) Die Verwendung von Schneeketten ist nicht zulässig.
3a) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller
freigegebenen Schneekette oder einer baugleichen Schneekette an der Achse, die in
der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
4) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine
Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer Rad/Reifen-
Kombinationen in den Fahrzeugpapieren zu berücksichtigen.
Fortsetzung zu
3. Auflagen und Hinweise:
5) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Ab
Zentrier- kreis loch preß Rad Abroll- Prod.
ring [mm] / [mm] tiefe last umfang datum
-zahl [mm] [kg] [mm]
120/5 WP 85x19 ohne 120/5 65,1 40 950 2550 11//12
Radbefestigung: Serienradschrauben M 14 x 1,5 x 36 mm,
Anzugsmoment: 180 Nm
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage VW 01 zum Teilegutachten Nr.: 08-00347-CP-BWG-** (Stand 08/15)
Hersteller: Delta 4x4 GmbH
Typ: Adventure 8519 Seite 3 von 3
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage VW 05 hat nur Gültigkeit in Verbindung mit dem Gutachten
08-00347-CP-BWG-**
München, den 03. 08. 2015
AS-CRC-FIL-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
