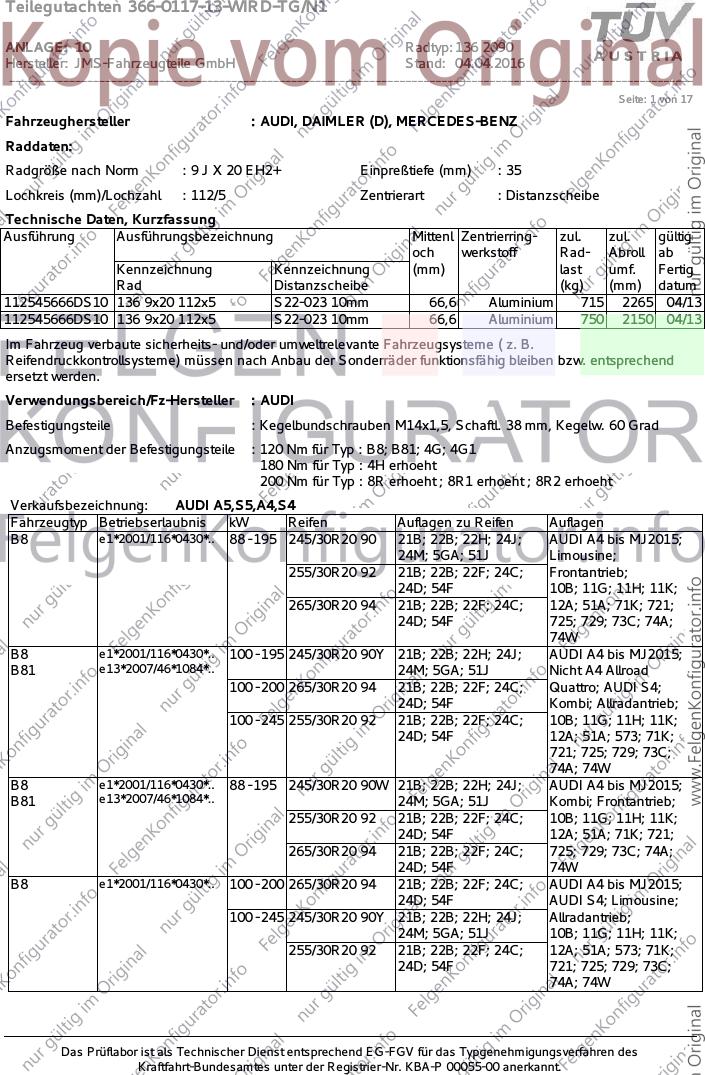

Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________
Seite: 1 von 17
Fahrzeughersteller : AUDI, DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 9 J X 20 EH2+ Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Distanzscheibe
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Distanzscheibe (kg) (mm) datum
112545666DS10 136 9x20 112x5 S22-023 10mm 66,6 Aluminium 715 2265 04/13
112545666DS10 136 9x20 112x5 S22-023 10mm 66,6 Aluminium 750 2150 04/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 38 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; 4G; 4G1
180 Nm für Typ : 4H erhoeht
200 Nm für Typ : 8R erhoeht ; 8R1 erhoeht ; 8R2 erhoeht
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 88 - 195 245/30R20 90 21B; 22B; 22H; 24J; AUDI A4 bis MJ2015;
24M; 5GA; 51J Limousine;
255/30R20 92 21B; 22B; 22F; 24C; Frontantrieb;
24D; 54F 10B; 11G; 11H; 11K;
265/30R20 94 21B; 22B; 22F; 24C; 12A; 51A; 71K; 721;
24D; 54F 725; 729; 73C; 74A;
74W
B8 e1*2001/116*0430*.. 100 - 195 245/30R20 90Y 21B; 22B; 22H; 24J; AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 24M; 5GA; 51J Nicht A4 Allroad
100 - 200 265/30R20 94 21B; 22B; 22F; 24C; Quattro; AUDI S4;
24D; 54F Kombi; Allradantrieb;
100 - 245 255/30R20 92 21B; 22B; 22F; 24C; 10B; 11G; 11H; 11K;
24D; 54F 12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74W
B8 e1*2001/116*0430*.. 88 - 195 245/30R20 90W 21B; 22B; 22H; 24J; AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 24M; 5GA; 51J Kombi; Frontantrieb;
255/30R20 92 21B; 22B; 22F; 24C; 10B; 11G; 11H; 11K;
24D; 54F 12A; 51A; 71K; 721;
265/30R20 94 21B; 22B; 22F; 24C; 725; 729; 73C; 74A;
24D; 54F 74W
B8 e1*2001/116*0430*.. 100 - 200 265/30R20 94 21B; 22B; 22F; 24C; AUDI A4 bis MJ2015;
24D; 54F AUDI S4; Limousine;
100 - 245 245/30R20 90Y 21B; 22B; 22H; 24J; Allradantrieb;
24M; 5GA; 51J 10B; 11G; 11H; 11K;
255/30R20 92 21B; 22B; 22F; 24C; 12A; 51A; 573; 71K;
24D; 54F 721; 725; 729; 73C;
74A; 74W
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________
Seite: 2 von 17
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 245 245/30R20 90Y 21B; 22B; 22H; 24J; AUDI S4; Limousine;
24M; 5GA; 51J Allradantrieb;
255/30R20 92 21B; 22B; 22F; 24C; 10B; 11G; 11H; 11K;
24D; 54F 12A; 51A; 573; 71K;
265/30R20 94 21B; 22B; 22F; 24C; 721; 725; 729; 73C;
24D; 54F 74A; 74W
B8 e1*2001/116*0430*.. 245 255/30R20 92 21B; 22B; 22F; 24C; AUDI S4; Kombi;
B81 e13*2007/46*1084*.. 24D; 54F Allradantrieb;
265/30R20 94 21B; 22B; 22F; 24C; 10B; 11G; 11H; 11K;
24D; 54F 12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74W
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 150 - 230 245/40R20 99 27I; 51J Nur A6 allroad
4G1 e13*2007/46*1147*.. 255/35R20 97 27I quattro;
255/40R20 97 27I 10B; 11G; 11H; 11K;
265/35R20 99 245; 26P; 27B 12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W; 75I; AFY
4G e1*2007/46*0436*.. 100 - 150 265/30R20 94 245; 248; 26B; 260; Nur A6; nicht A6
4G1 e13*2007/46*1147*.. 271; 5HI; 67J allroad quattro;
100 - 230 235/35R20 92 5GM; 57E; 67J; 67X Kombi; Stufenheck;
245/35R20 95 26P; 270 Allradantrieb;
255/30R20 92 nicht Kombi; 245; 248; Frontantrieb;
26P; 270; 5GM 10B; 11G; 11H; 11K;
255/35R20 97 245; 248; 26P; 270 12A; 51A; 573; 71K;
265/35R20 95 245; 248; 26B; 260; 721; 725; 73C; 74A;
271 74W; AFY
275/30R20 97 248; 272; 57F; 67X;
68U
180 - 230 265/30R20 94 nicht Kombi; 245; 248;
26B; 260; 271; 5HI; 67J
4G e1*2007/46*0436*.. 150 - 230 245/35R20 95 Nur A7 Sportback;
4G1 e13*2007/46*1147*.. 255/30R20 92 26P; 5GM Coupe; 4-türig;
255/35R20 93 26P Allradantrieb;
265/30R20 94 26P; 270 Frontantrieb;
265/35R20 95 26P; 270 10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74W; AFY
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

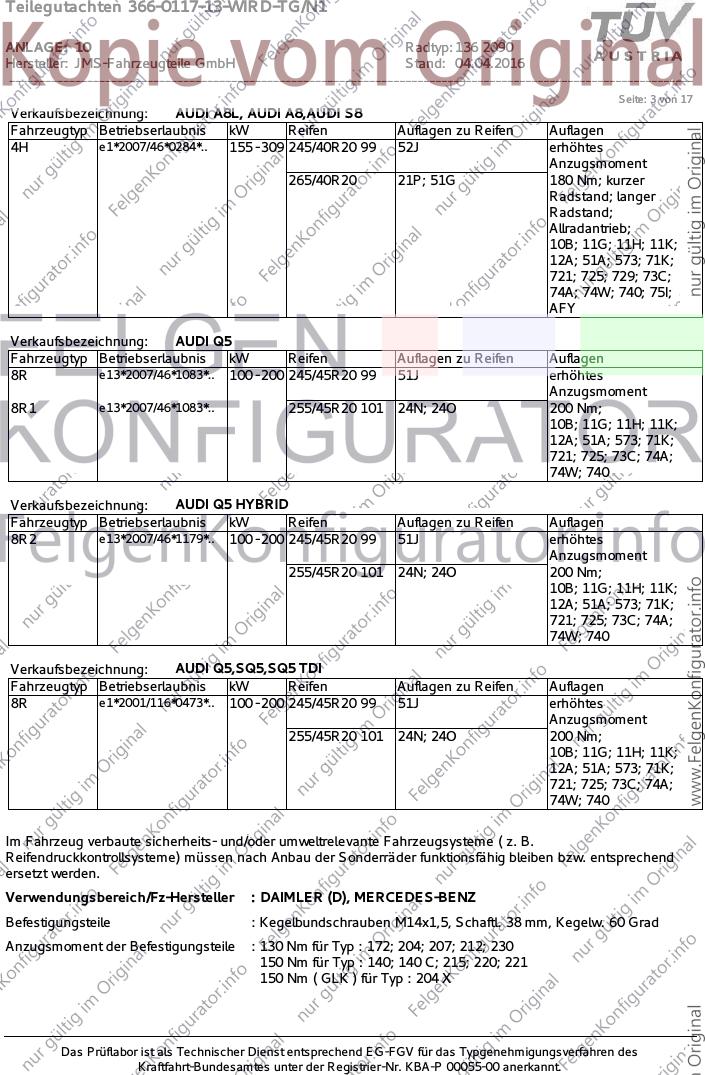

Seite: 3 von 17
Verkaufsbezeichnung: AUDI A8L, AUDI A8,AUDI S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4H e1*2007/46*0284*.. 155 - 309 245/40R20 99 52J erhöhtes
Anzugsmoment
265/40R20 21P; 51G 180 Nm; kurzer
Radstand; langer
Radstand;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74W; 740; 75I;
AFY
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 200 245/45R20 99 51J erhöhtes
Anzugsmoment
8R1 e13*2007/46*1083*.. 255/45R20 101 24N; 24O 200 Nm;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W; 740
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 200 245/45R20 99 51J erhöhtes
Anzugsmoment
255/45R20 101 24N; 24O 200 Nm;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W; 740
Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 200 245/45R20 99 51J erhöhtes
Anzugsmoment
255/45R20 101 24N; 24O 200 Nm;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74W; 740
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 38 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 172; 204; 207; 212; 230
150 Nm für Typ : 140; 140 C; 215; 220; 221
150 Nm ( GLK ) für Typ : 204 X
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

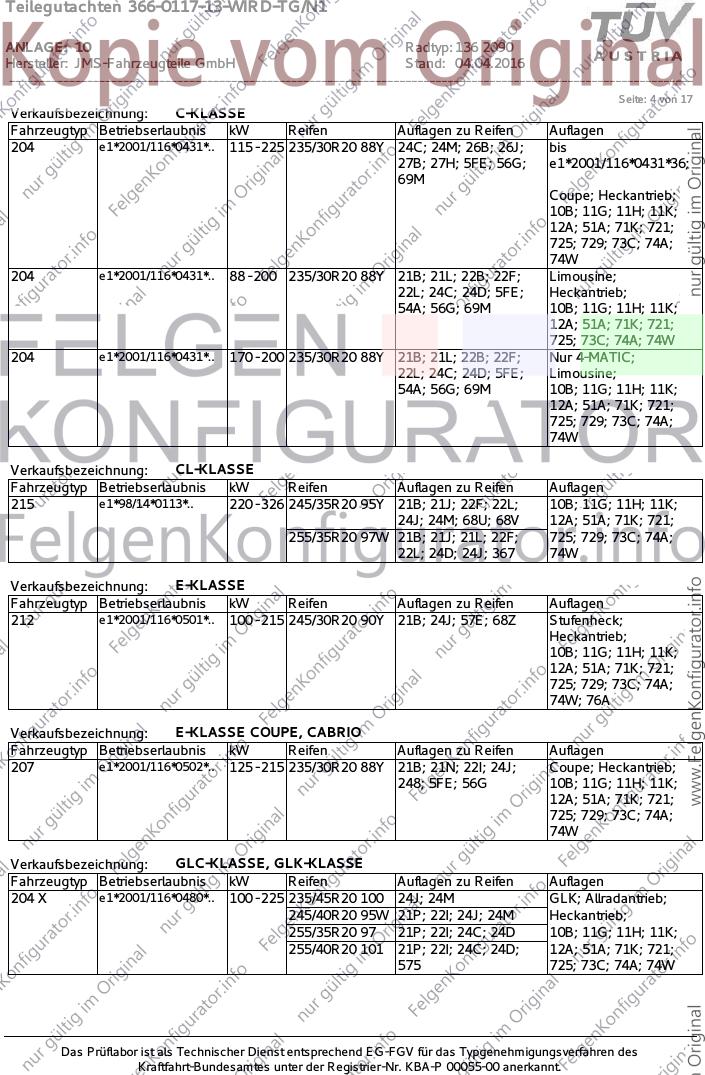

Seite: 4 von 17
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 225 235/30R20 88Y 24C; 24M; 26B; 26J; bis
27B; 27H; 5FE; 56G; e1*2001/116*0431*36;
69M
Coupe; Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
204 e1*2001/116*0431*.. 88 - 200 235/30R20 88Y 21B; 21L; 22B; 22F; Limousine;
22L; 24C; 24D; 5FE; Heckantrieb;
54A; 56G; 69M 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 73C; 74A; 74W
204 e1*2001/116*0431*.. 170 - 200 235/30R20 88Y 21B; 21L; 22B; 22F; Nur 4-MATIC;
22L; 24C; 24D; 5FE; Limousine;
54A; 56G; 69M 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
Verkaufsbezeichnung: CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
215 e1*98/14*0113*.. 220 - 326 245/35R20 95Y 21B; 21J; 22F; 22L; 10B; 11G; 11H; 11K;
24J; 24M; 68U; 68V 12A; 51A; 71K; 721;
255/35R20 97W 21B; 21J; 21L; 22F; 725; 729; 73C; 74A;
22L; 24D; 24J; 367 74W
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 100 - 215 245/30R20 90Y 21B; 24J; 57E; 68Z Stufenheck;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W; 76A
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 125 - 215 235/30R20 88Y 21B; 21N; 22I; 24J; Coupe; Heckantrieb;
248; 5FE; 56G 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/45R20 100 24J; 24M GLK; Allradantrieb;
245/40R20 95W 21P; 22I; 24J; 24M Heckantrieb;
255/35R20 97 21P; 22I; 24C; 24D 10B; 11G; 11H; 11K;
255/40R20 101 21P; 22I; 24C; 24D; 12A; 51A; 71K; 721;
575 725; 73C; 74A; 74W
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________
Seite: 5 von 17
Verkaufsbezeichnung: S- / CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
140 e1*96/27*0056*.., 110 - 300 255/35R20 97Y 21B; 21L; 22B; 22G; 10B; 11G; 11H; 11K;
F690 22K; 362 12A; 51A; 71K; 721;
725; 73C; 74A; 74W
140 C e1*96/27*0057*.., 205 - 290 255/35R20 97Y 21B; 21L; 22B; 22G; 10B; 11G; 11H; 11K;
G165 22K; 362 12A; 51A; 71K; 721;
725; 73C; 74A; 74W
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
221 e1*2001/116*0335*.. 150 - 285 245/35R20 95Y 5HR; 51J bis Mj.2013 (Baureihe
245/40R20 95Y 5HR; 51J 221); Allradantrieb;
150 - 380 255/35R20 97Y 24J Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 530; 573;
71K; 721; 725; 729;
73C; 74A; 74W
Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 180 - 225 245/35R20 95Y 22B; 22L; 24J; 5HR; Nicht für Fz. m.
51J Länge 6158 mm; nicht
255/35R20 97Y 21B; 22B; 22L; 24J; für gepanzerte Fz;
24M Nur 4-MATIC;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
220 e1*97/27*0099*.. 145 - 326 245/35R20 95Y 21B; 22B; 22L; 24C; Nicht für Fz. m.
24D; 367; 5HR; 51J; Länge 6158 mm; nicht
68U; 68V für gepanzerte Fz;
255/35R20 97W 21B; 21L; 22B; 22L; Heckantrieb;
24C; 24D; 367 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
Verkaufsbezeichnung: SLK / SLC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 115 - 225 235/30R20 88 22M; 246; 26B; 260; Cabrio; Heckantrieb;
270; 54A; 56G 10B; 11G; 11H; 11K;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74W
Verkaufsbezeichnung: SL-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
230 e1*98/14*0169*.. 350 - 368 245/30R20 90Y 57E; 68Z SL 55 AMG; SL 600;
nur bis
e1*98/14*0169*06;
10B; 11G; 11H; 11K;
12A; 51A; 530; 71K;
721; 725; 73C; 74A;
74W; 76A
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

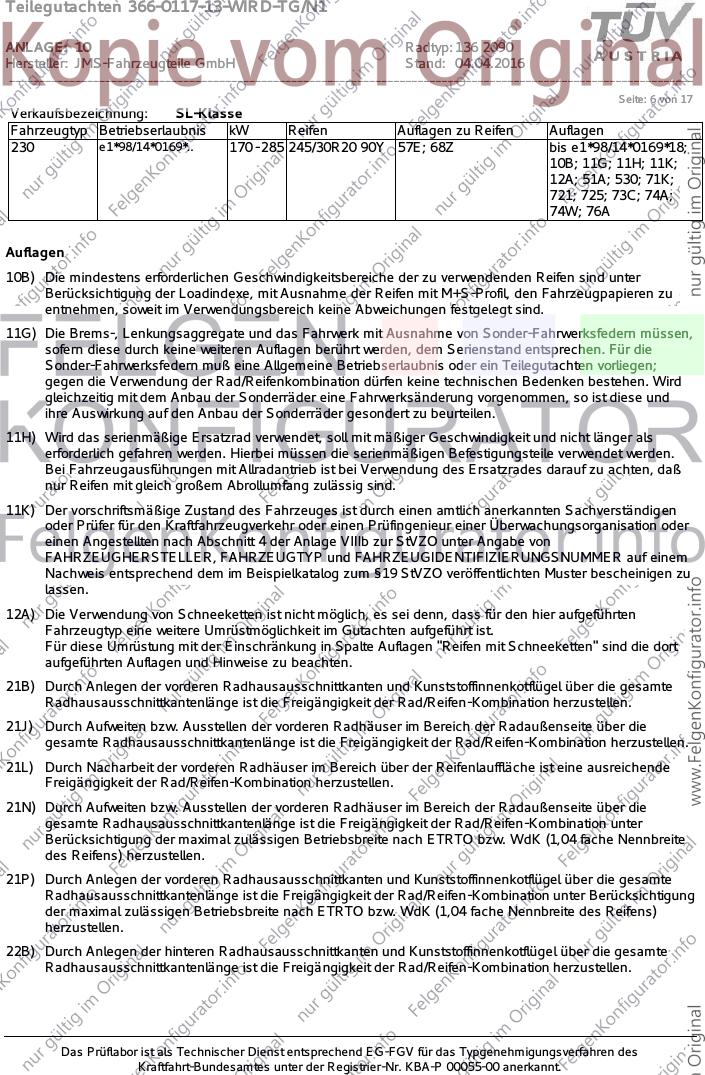

Seite: 6 von 17
Verkaufsbezeichnung: SL-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
230 e1*98/14*0169*.. 170 - 285 245/30R20 90Y 57E; 68Z bis e1*98/14*0169*18;
10B; 11G; 11H; 11K;
12A; 51A; 530; 71K;
721; 725; 73C; 74A;
74W; 76A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

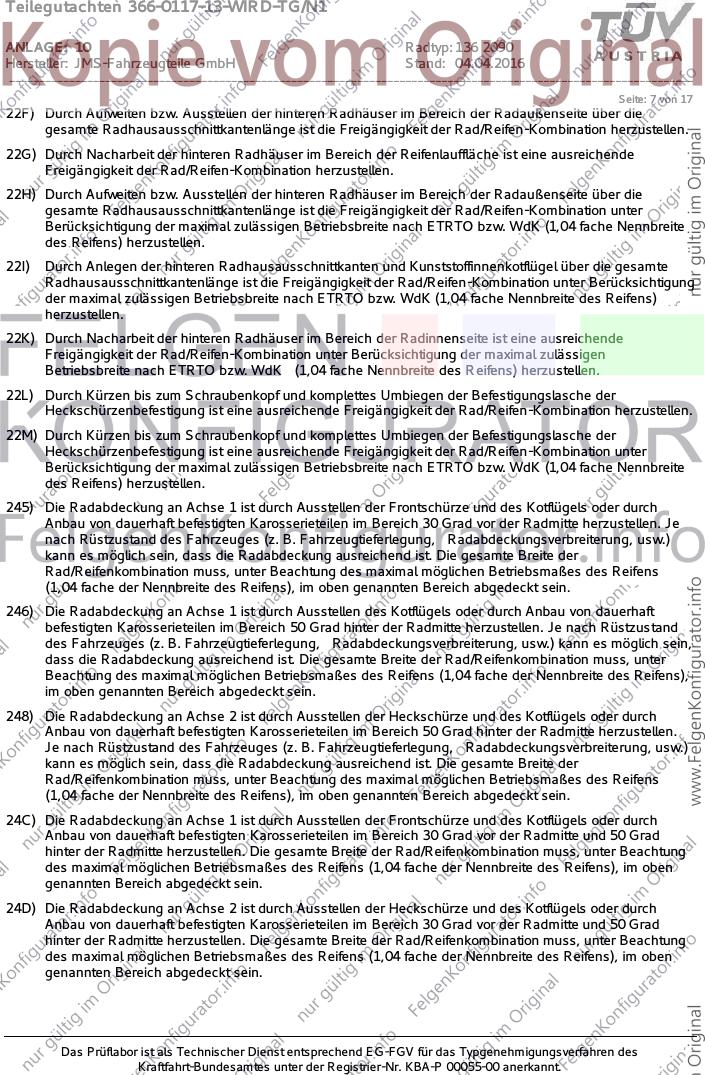

Seite: 7 von 17
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22K) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

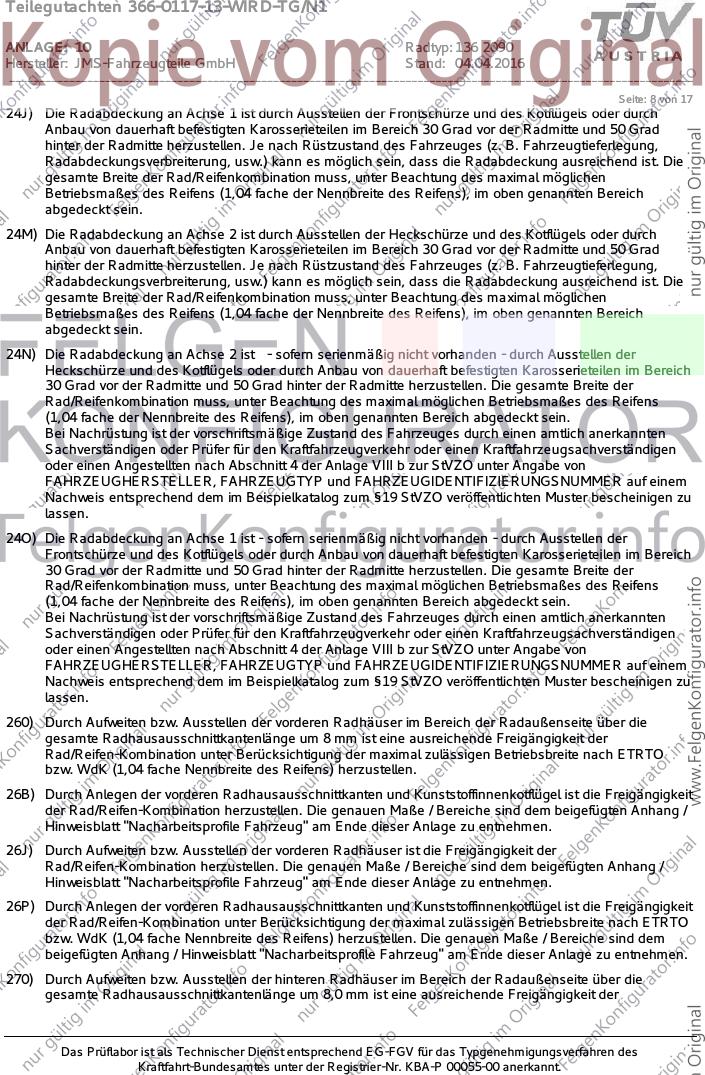

Seite: 8 von 17
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

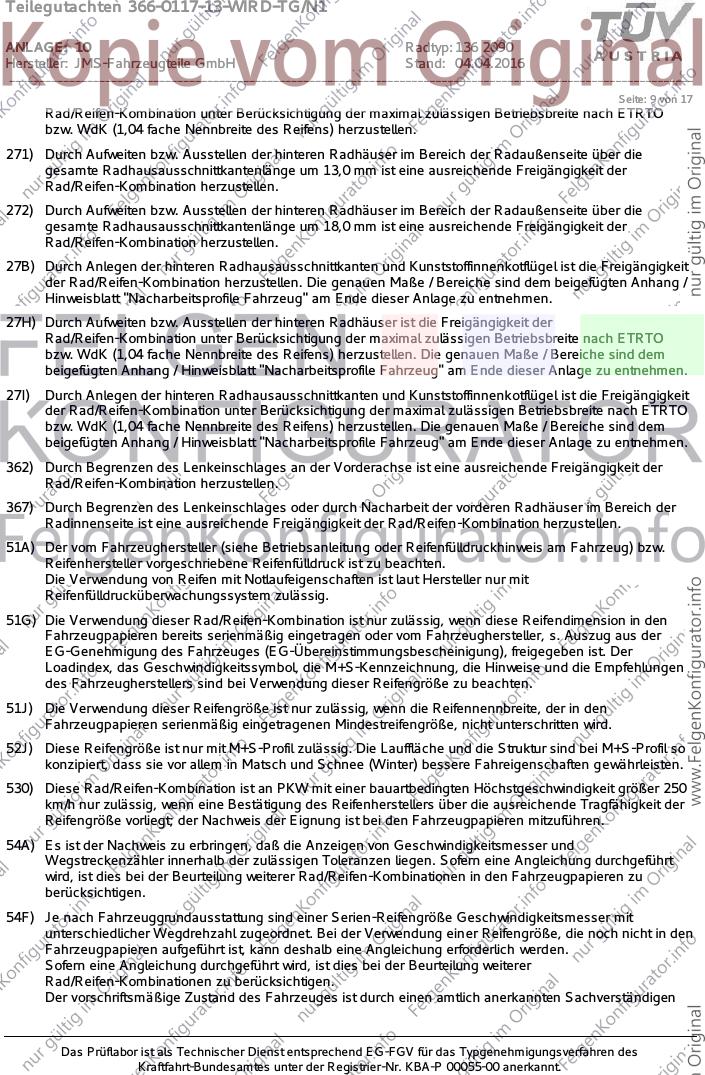

Seite: 9 von 17
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

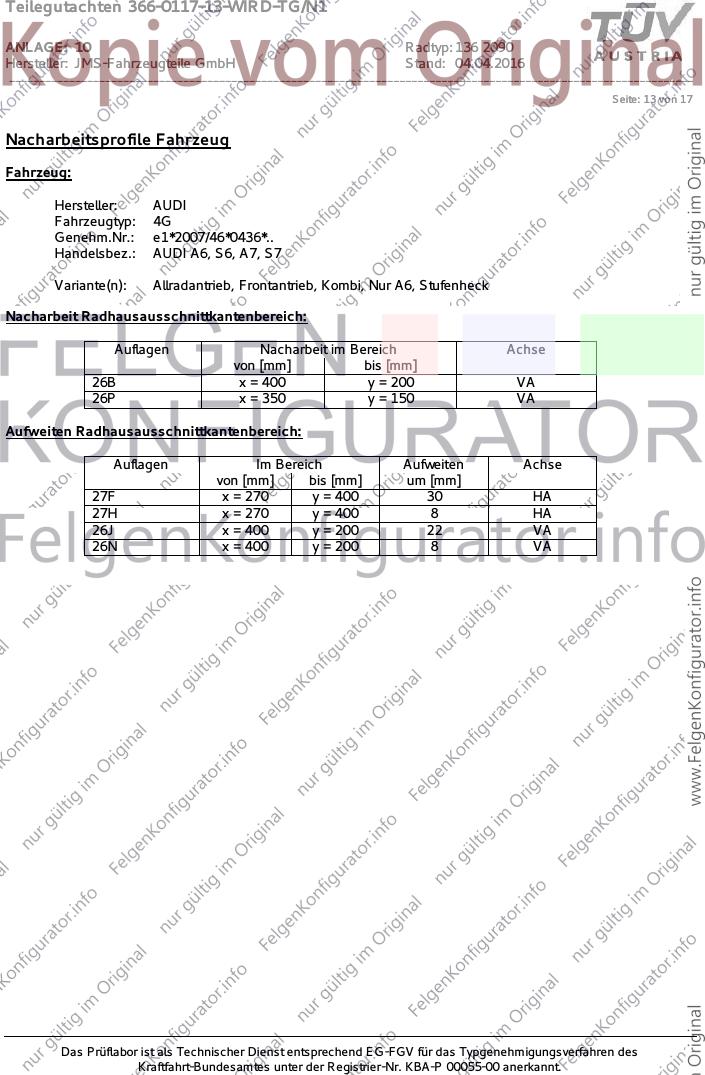

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem in Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

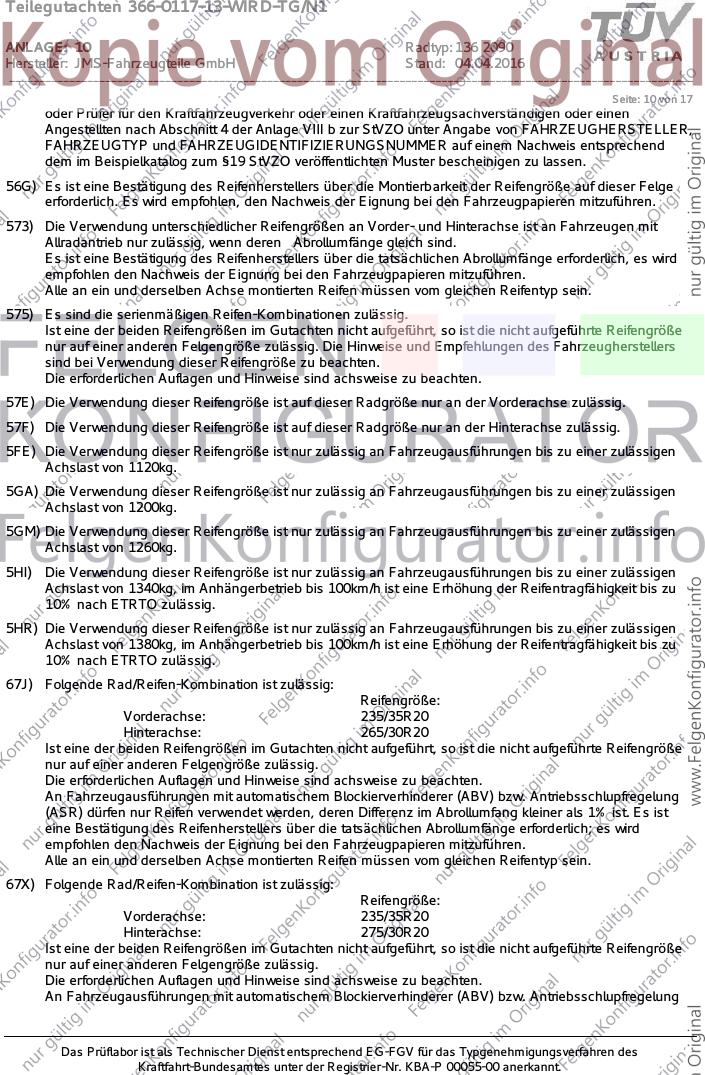

Seite: 10 von 17
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

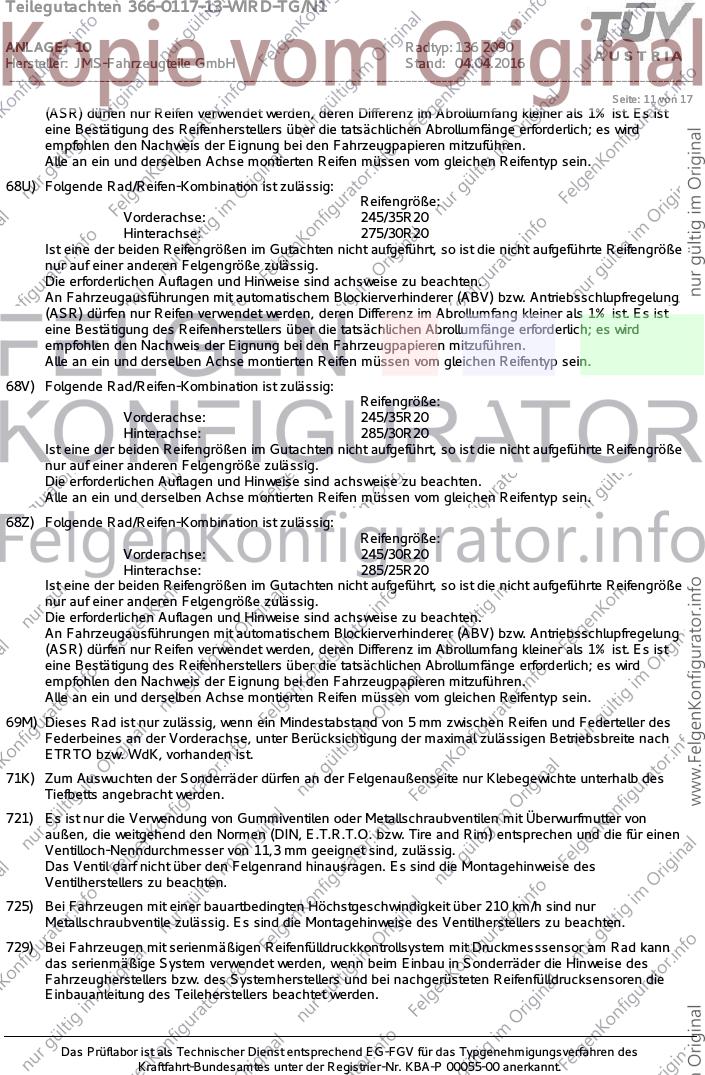

Seite: 11 von 17
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68Z) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/30R20
Hinterachse: 285/25R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
69M) Dieses Rad ist nur zulässig, wenn ein Mindestabstand von 5 mm zwischen Reifen und Federteller des
Federbeines an der Vorderachse, unter Berücksichtigung der maximal zulässigen Betriebsbreite nach
ETRTO bzw. WdK, vorhanden ist.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

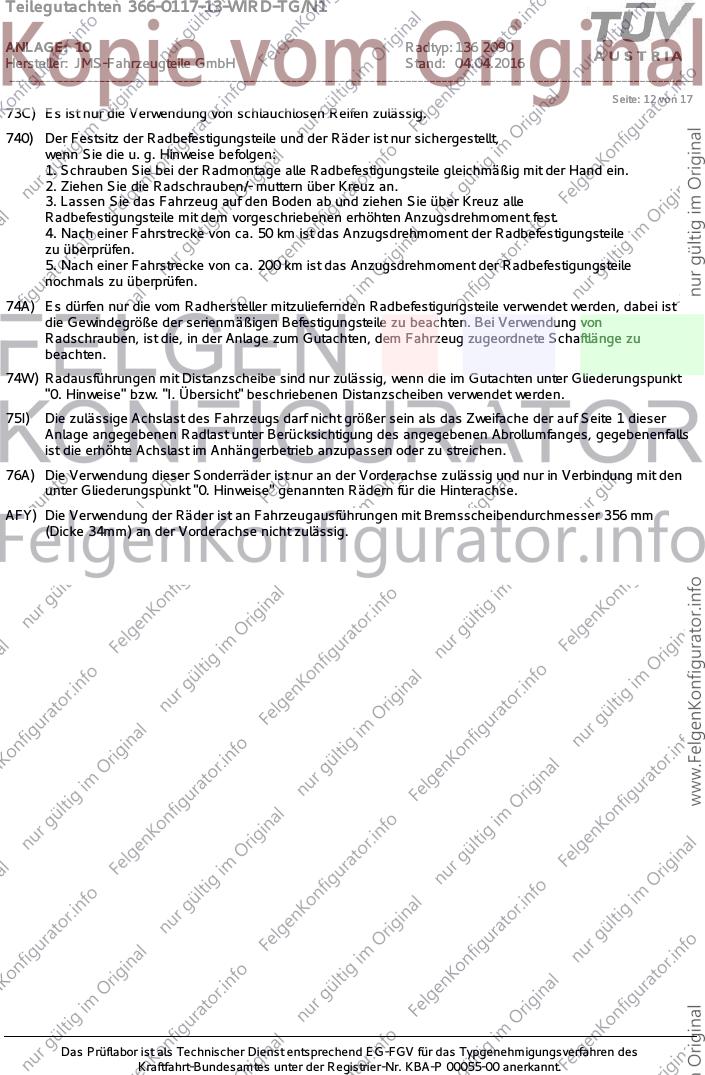

Seite: 12 von 17
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74W) Radausführungen mit Distanzscheibe sind nur zulässig, wenn die im Gutachten unter Gliederungspunkt
"0. Hinweise" bzw. "I. Übersicht" beschriebenen Distanzscheiben verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
AFY) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
(Dicke 34mm) an der Vorderachse nicht zulässig.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________
Seite: 13 von 17
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Allradantrieb, Frontantrieb, Kombi, Nur A6, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 200 VA
26P x = 350 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 400 30 HA
27H x = 270 y = 400 8 HA
26J x = 400 y = 200 22 VA
26N x = 400 y = 200 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

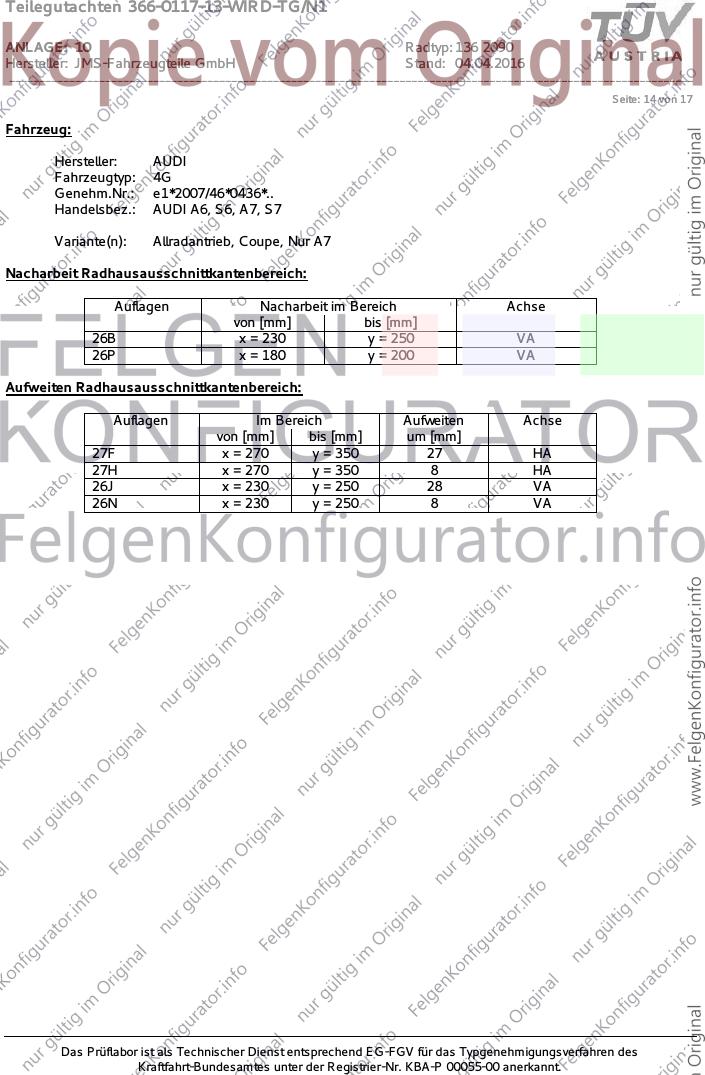

Seite: 14 von 17
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Allradantrieb, Coupe, Nur A7
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 250 VA
26P x = 180 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 350 27 HA
27H x = 270 y = 350 8 HA
26J x = 230 y = 250 28 VA
26N x = 230 y = 250 8 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

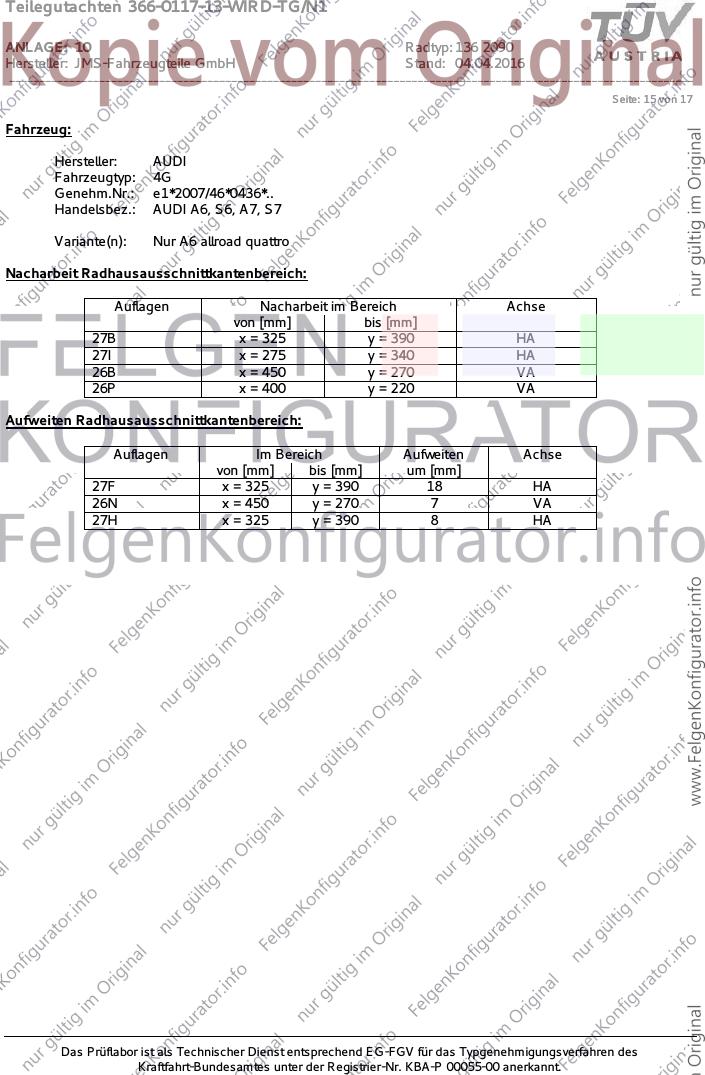

Seite: 15 von 17
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Nur A6 allroad quattro
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 325 y = 390 HA
27I x = 275 y = 340 HA
26B x = 450 y = 270 VA
26P x = 400 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 325 y = 390 18 HA
26N x = 450 y = 270 7 VA
27H x = 325 y = 390 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________

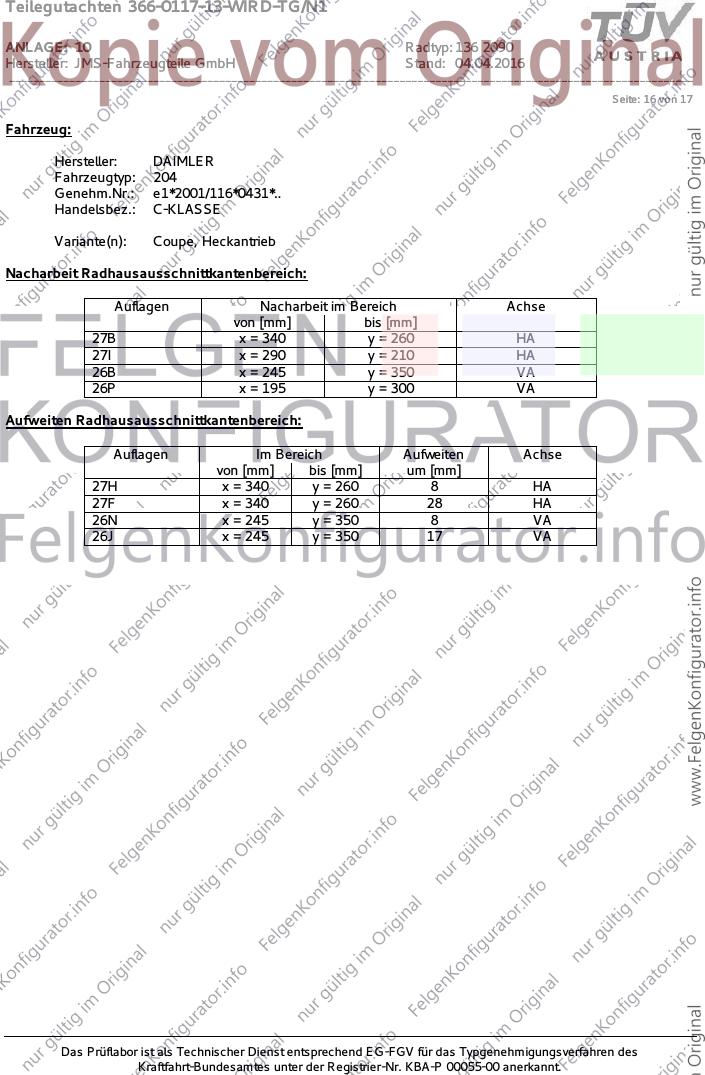

Seite: 16 von 17
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0117-13-WIRD-TG/N1
ANLAGE: 10 Radtyp: 136 2090
Hersteller: JMS-Fahrzeugteile GmbH Stand: 04.04.2016
__________________________________________________________________________________________________________________
Seite: 17 von 17
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: 172
Genehm.Nr.: e1*2007/46*0548*..
Handelsbez.: SLK / SLC
Variante(n): Cabrio, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 280 y = 300 8 HA
27F x = 280 y = 300 30 HA
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 18 VA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
