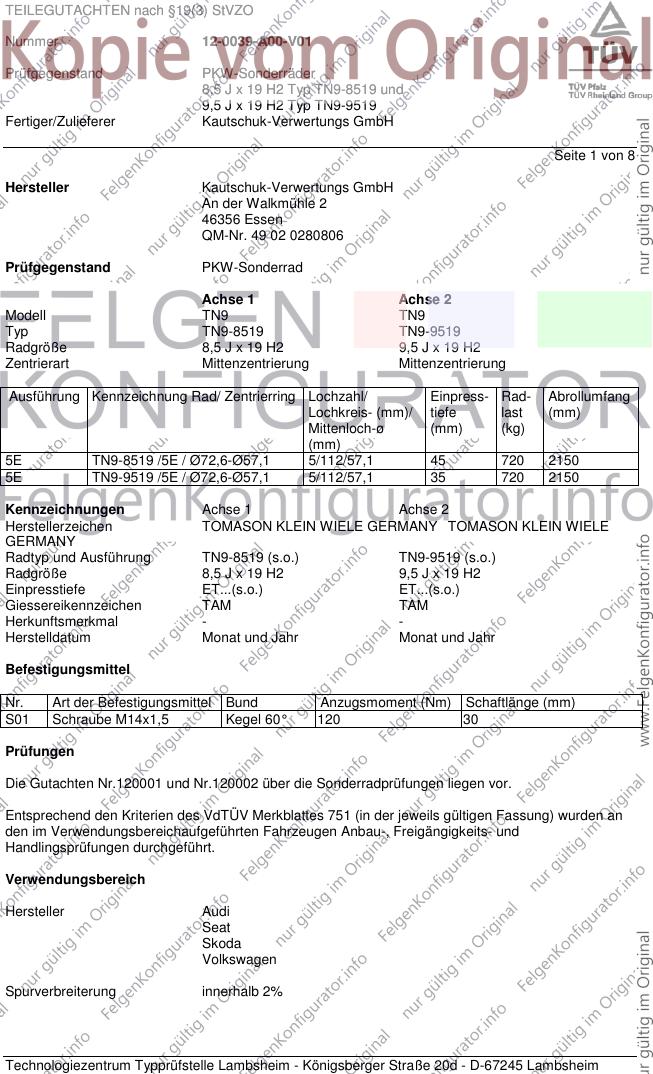

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 8
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell TN9 TN9
Typ TN9-8519 TN9-9519
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN9-8519 /5E / Ø72,6-Ø57,1 5/112/57,1 45 720 2150
5E TN9-9519 /5E / Ø72,6-Ø57,1 5/112/57,1 35 720 2150
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen TOMASON KLEIN WIELE GERMANY TOMASON KLEIN WIELE
GERMANY
Radtyp und Ausführung TN9-8519 (s.o.) TN9-9519 (s.o.)
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen TAM TAM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
Prüfungen
Die Gutachten Nr.120001 und Nr.120002 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c R02 T84 T88 A02 A04 A05
8P 75-147 225/35R19 K2a K2b K44 K46 K56 R03 R70 A06 A08 A09
e1*2001/116*0456*.. 75-147 235/35R19 G01 K1c R02 T87 T88 A12 A15 A18
75-147 235/35R19 G01 K2c K44 K46 K56 R03 T87 A58 Cbo
T88 M01
75-147 255/30R19 K2c K44 K46 K56 R03 V19 S01
Audi A3, -/Sportback 184-195 225/35R19 K1c R02 T88 A02 A04 A05
8P, 8PA 184-195 235/35R19 G01 K2c K44 K46 K56 R03 T88 A06 A08 A09
e1*2001/116*0217*.. T91 A12 A15 A18
, 184-195 235/35R19 G01 K1c R02 T88 T91 M01 V19 S01
e1*2001/116*0418*.. 184-195 255/30R19 K2c K44 K46 K56 R03
Audi A3, -/Sportback 66-147 225/35R19 K1c R02 T84 T88 A02 A04 A05
8P, 8PA, 8PB 66-147 225/35R19 K2a K2b K44 K46 K56 R03 R70 A06 A08 A09
e1*2001/116*0217*.. 66-147 235/35R19 G01 K2c K44 K46 K56 R03 T87 A12 A15 A18
; T88 Flh M01 V19
e1*2001/116*0241*.. 66-147 235/35R19 G01 K1c R02 T87 T88 S01
; 66-147 255/30R19 K2c K44 K46 K56 R03
e1*2001/116*0418*..
;
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 245/35R19 K2b K44 K46 K56 R03 T93 A02 A04 A05
4F, 4F1 89-257 245/35R19 K1c R02 T93 A06 A08 A09
e1*2001/116*0254*.. 89-257 255/35R19 K2b K44 K46 K56 R03 T92 T96 A12 A15 A18
, 89-257 255/35R19 K1c K41 R02 T92 T96 Car Lim M01
e1*2001/116*0276*.. 89-257 275/30R19 K2c K44 K46 K56 R03 T92 T96 NBF V19
; 89-257 285/30R19 K2c K44 K46 K56 R03 T94 W19
e13*2007/46*1080*.. X27 S01
Audi TT 118-155 225/35R19 R02 T84 T88 A02 A04 A05
8J 118-155 225/40R19 R02 A06 A08 A09
e1*2001/116* 118-155 235/35R19 R02 A12 A15 A18
0369, 0374, 0375*.. 118-155 235/35R19 K2b K44 K46 K56 R03 A57 AuT Cbo
118-184 245/35R19 R02 Cpe M01
118-184 245/35R19 K2c K44 K46 K56 R03 V00
118-184 255/30R19 K1a K1b R02 V19 S01
118-184 255/30R19 K2c K44 K46 K56 R03
118-184 255/35R19 K1a K1b R02
118-184 255/35R19 K2c K44 K46 K56 R03
Seat Altea / Toledo 63-147 225/35R19 K1c R02 T84 T88 A02 A04 A05
5P, 5PN 63-147 225/35R19 K2b K44 K46 K56 R03 R70 T84 A06 A08 A09
e9*2001/116*0050*.. T88 A12 A15 A18
e9*2007/46*0012*.. 63-147 235/35R19 G01 K1c R02 T87 T91 A60 Flh KOV
63-147 235/35R19 G01 K2c K44 K46 K56 R03 T87 M01 SeF Sth
T91 V19 S01
63-147 255/30R19 K2c K44 K46 K56 R03 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-195 225/35R19 K1a K1b K27 R02 T84 T88 A02 A04 A05
1P, 1PN, 5F 63-195 225/35R19 K2b K44 K46 R03 R70 T84 A06 A08 A09
e9*2001/116*0052*.. 63-195 235/35R19 G03 K1a K1b K27 R02 A12 A15 A18
; 63-195 235/35R19 G03 K2b K44 K46 R03 A58 Flh M01
e9*2007/46*0013*..; 63-195 255/30R19 K2c K44 K46 R03 V19 S01
e9*2007/46*0094*..
Skoda Octavia 55-147 225/35R19 A58 K1a Lim R02 T88 A02 A04 A05
1Z, 5E 55-147 225/35R19 A58 K2b K44 K46 K56 Lim R03 A06 A08 A09
e11*2001/116*0230* T88 A12 A15 A18
; 55-147 235/35R19 Car G01 K2b K44 K46 K56 Lim M01 Npf V19
e11*2007/46*0012*.. R03 T88 T91 S01
; 55-147 235/35R19 Car G01 K1c Lim R02 T88 T91
e11*2007/46*0243*.. 55-147 255/30R19 A58 Car K2c K44 K46 K56 Lim
; R03 T91
e11*2007/46*0244*..
VW EOS 85-184 225/35R19 R02 T84 T88 A02 A04 A05
1F 85-191 235/35R19 R02 T87 T91 A06 A08 A09
e1*2001/116*0349*.. 85-191 235/35R19 K2c K44 K46 K56 R03 T87 T91 A12 A15 A18
- incl. Facelift 2011 85-191 255/30R19 K2c K44 K46 K56 R03 A58 Cbo
M01 V19 S01
VW Golf (V) 55-184 225/35R19 K1c R02 T84 T88 A02 A04 A05
1K 55-184 225/35R19 K2b K44 K46 K56 R03 R70 T84 A06 A08 A09
e1*2001/116* T88 A12 A15 A18
0242*00-24 55-184 235/35R19 G01 K2c K44 K46 K56 R03 T87 Flh M01 V19
T91 S01
55-184 235/35R19 G01 K1c R02 T87 T91
55-184 255/30R19 K2c K44 K46 K56 R03
VW Passat 75-147 225/35R19 R02 T84 T88 A02 A04 A05
3C 75-147 235/35R19 K2b K44 K46 K56 R03 T87 T88 A06 A08 A09
e1*2001/116* T91 A12 A15 A18
0307*00-23 75-147 235/35R19 K1a R02 T87 T88 T91 Lim M01 V19
75-147 255/30R19 K2c K44 K46 K56 R03 S01
VW Passat 184 235/35R19 K2b K44 K46 K56 R03 T87 T88 A02 A04 A05
3C T91 A06 A08 A09
e1*2001/116* 184 235/35R19 K1a R02 T87 T88 T91 A12 A15 A18
0307*00-23 184 255/30R19 K2c K44 K46 K56 R03 Lim M01 V19
S01
VW Passat Variant 75-147 225/35R19 K1a R02 T84 T88 A02 A04 A05
3C 75-147 235/35R19 K2c K44 K46 K56 R03 T87 T88 A06 A08 A09
e1*2001/116* T91 A12 A15 A18
0307*00-23 75-147 235/35R19 K1a R02 T87 T88 T91 Car M01 V19
75-147 255/30R19 K2c K44 K46 K56 R03 T91 S01
VW Passat Variant 184 235/35R19 K2c K44 K46 K56 R03 T91 A02 A04 A05
3C 184 235/35R19 K1a R02 T91 A06 A08 A09
e1*2001/116* 184 255/30R19 K2c K44 K46 K56 R03 T91 A12 A15 A18
0307*00-23 Car M01 V19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 8
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

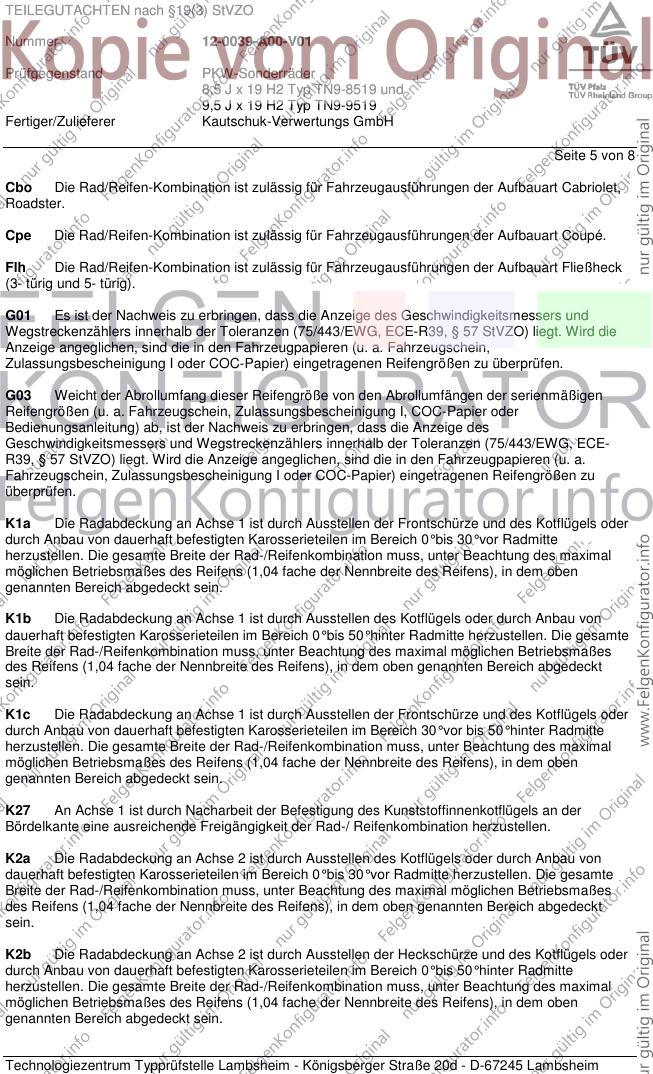

Seite 5 von 8
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

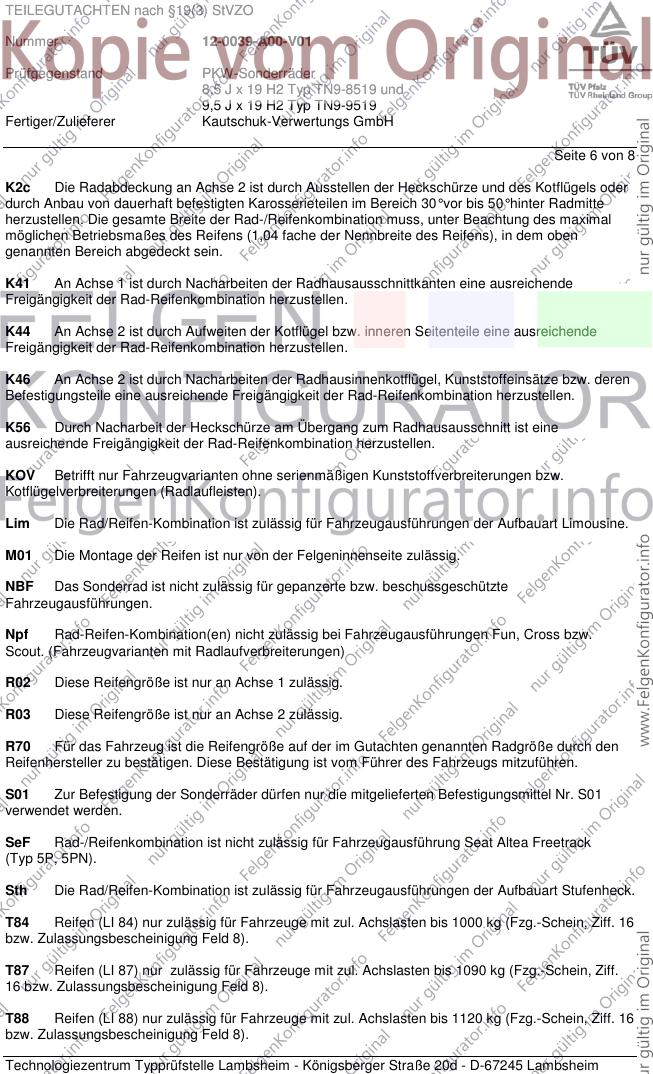

Seite 6 von 8
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

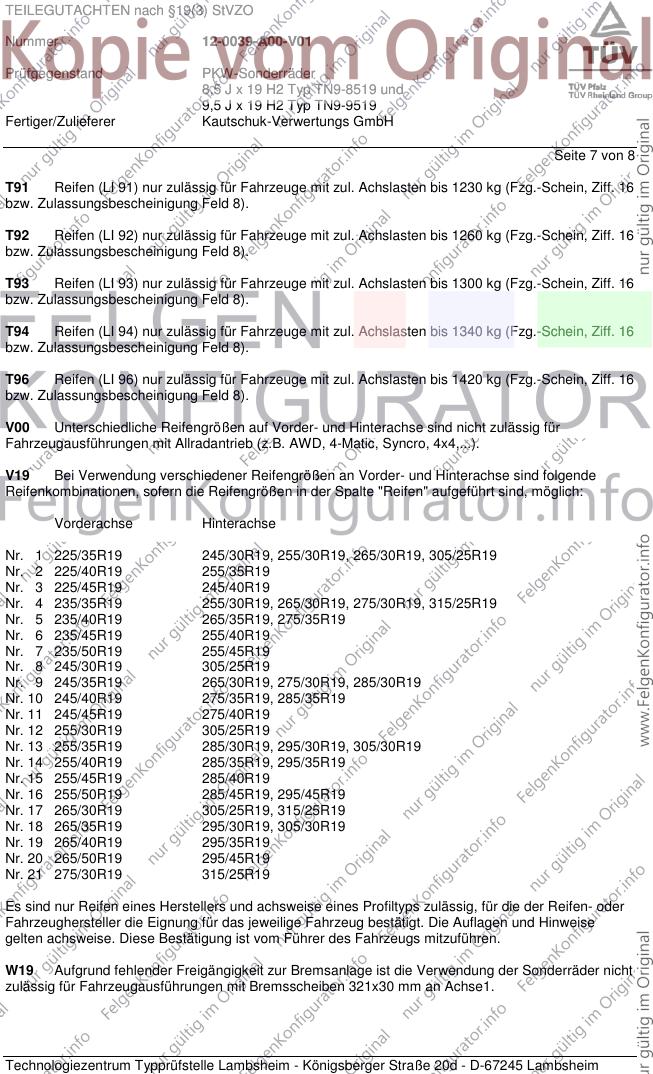

Seite 7 von 8
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0039-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

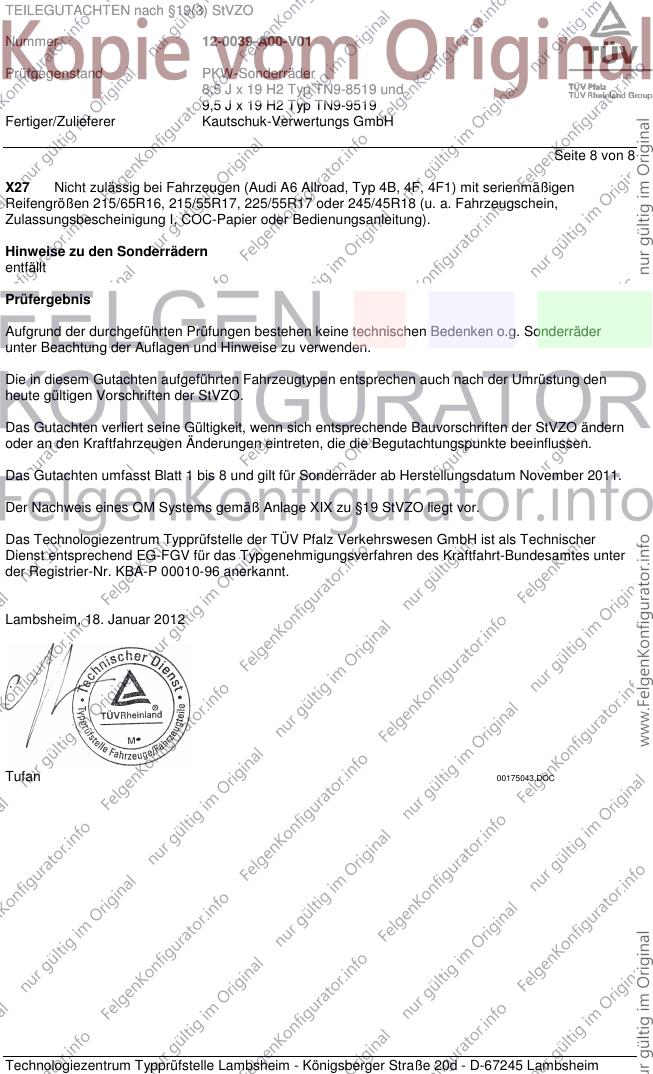

Seite 8 von 8
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 18. Januar 2012
Tufan 00175043.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
