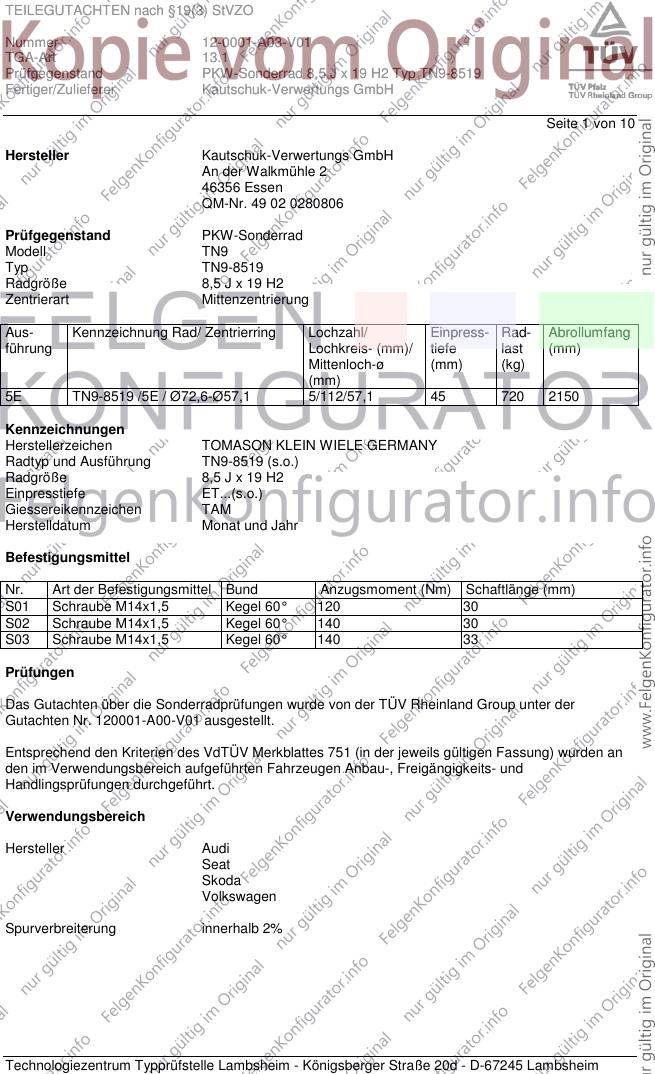

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 10
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN9
Typ TN9-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN9-8519 /5E / Ø72,6-Ø57,1 5/112/57,1 45 720 2150
Kennzeichnungen
Herstellerzeichen TOMASON KLEIN WIELE GERMANY
Radtyp und Ausführung TN9-8519 (s.o.)
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 120001-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A02 A04 A05
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A06 A08 A09
e1*2001/116*0456*.. A12 A15 A18
A58 Cbo M01
S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A02 A04 A05
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A06 A08 A09
e1*2001/116*0217*.., A12 A15 A18
e1*2001/116*0418*.. Flh M01 S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A02 A04 A05
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A06 A08 A09
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85 A12 A15 A18
e1*2001/116*0241*..; Flh M01 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 245/35R19 T93 A02 A04 A05
4F, 4F1 89-257 255/35R19 T92 T96 A06 A08 A09
e1*2001/116*0254*.., A12 A15 A18
e1*2001/116*0276*..; Car Lim M01
e13*2007/46*1080*.. NBF W19
X27 S01
Audi Q3 120-155 225/40R19 A02 A04 A05
8U, 8U1 120-155 225/45R19 A06 A08 A09
e1*2007/46*0591*..; 120-155 235/40R19 A12 A15 A18
e13*2007/46*1163*.. 120-155 235/45R19 A56 M01 S03
Audi TT 118-155 225/35R19 T84 T88 A02 A04 A05
8J 118-155 225/40R19 A06 A08 A09
e1*2001/116* 118-155 235/35R19 A12 A15 A18
0369, 0374, 0375*.. 118-184 245/35R19 K46 K56 A57 AuT Cbo
118-184 255/30R19 K1a K46 K56 Cpe M01 V00
118-184 255/35R19 K1a K46 K56 V19 S01
118-200 235/35R19 M+S
118-200 245/35R19 K46 K56 M+S
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A02 A04 A05
5P, 5PN 63-147 225/35R19 K1c T84 T88 A06 A08 A09
e9*2001/116*0050*.. 63-147 235/35R19 G01 K1c K2b K46 K56 T87 T91 A12 A15 A18
e9*2007/46*0012*.. A60 Flh KOV
M01 SeF Sth
S01
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A02 A04 A05
1P, 1PN, 5F 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A06 A08 A09
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 A12 A15 A18
e9*2007/46*0013*..; A58 Flh M01
e9*2007/46*0094*.. S01
Skoda Octavia 55-147 225/35R19 K1a Lim T88 A02 A04 A05
1Z, 5E 55-147 235/35R19 G01 K1c K46 K56 T88 T91 A06 A08 A09
e11*2001/116*0230*; A12 A15 A18
e11*2007/46*0012*..; A58 Car Lim
e11*2007/46*0243*..; M01 Npf S01
e11*2007/46*0244*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 103-118 225/40R19 K1c T93 A02 A04 A05
1Z 103-118 235/35R19 K1c K56 T91 A06 A08 A09
e11*2001/116* A12 A15 A18
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. M01 S01
Skoda Yeti 77,81 235/35R19 A58 K1b T91 A02 A04 A05
5L 77-125 225/40R19 A57 T89 T93 A06 A08 A09
e11*2007/46*0010*.., 77-125 245/35R19 A57 K1a K1b K2b T89 T93 A12 A15 A18
e11*2007/46*0034*.. M01 S01
VW Beetle (II) 77-147 225/40R19 A02 A04 A05
16 77-147 235/35R19 A06 A08 A09
e1*2007/46*0539*.. 77-147 235/40R19 A12 A15 A18
A58 M01 S01
VW EOS 85-184 225/35R19 T84 T88 A02 A04 A05
1F 85-191 235/35R19 K2b K46 K56 T87 T91 A06 A08 A09
e1*2001/116*0349*.. A12 A15 A18
- incl. Facelift 2011 A58 Cbo M01
S01
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A02 A04 A05
1K 55-184 225/35R19 K1c T84 T88 A06 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 A12 A15 A18
0242*00-24 Flh M01 S01
VW Golf (V) Variant 59-110 215/35R19 K1a K1b K2b K56 T85 A02 A04 A05
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 A06 A08 A09
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 A12 A15 A18
0328*00-14 A58 Car M01
S01
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A02 A04 A05
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A06 A08 A09
e1*2001/116 59-173 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 A12 A15 A18
*0242*25-..; Cbo Flh M01
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A02 A04 A05
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A06 A08 A09
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 A12 A15 A18
e1*2007/46*0492*.. Car M01 S01
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K44 K56 T84 T88 A02 A04 A05
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 A06 A08 A09
e1*2001/116*0304*.. 55-85 215/35R19 K1a K1b K2b K56 T85 A12 A15 A18
e1*2007/46*0491*.. A58 Flh M01
S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2b K3a K6g K8d T88 A02 A04 A05
1K 188, 199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A06 A08 A09
e1*2001/116 A12 A15 A18
*0242*33-.. Flh M01 S01
VW Jetta 77-147 215/35R19 K1c K2b K3a K6g K8e T85 A02 A04 A05
16, 16H 77-147 225/35R19 K1c K2b K3a K6g K8e T88 A06 A08 A09
e1*2007/46*0539*..; 77-147 235/35R19 G01 K1c K2b K3a K6h K6i K8m A12 A15 A18
e1*2007/46*0584*.. 77-147 255/30R19 K2c K6h K6i K8s R03 A58 M01 Sth
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

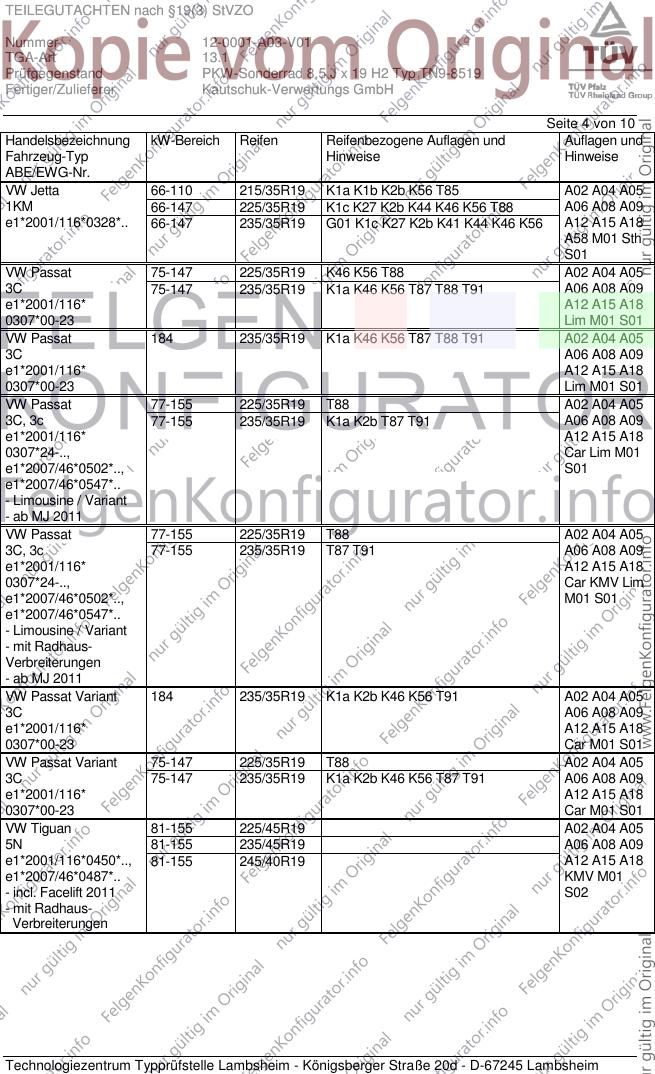

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 66-110 215/35R19 K1a K1b K2b K56 T85 A02 A04 A05
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T88 A06 A08 A09
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K41 K44 K46 K56 A12 A15 A18
A58 M01 Sth
S01
VW Passat 75-147 225/35R19 K46 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A06 A08 A09
e1*2001/116* A12 A15 A18
0307*00-23 Lim M01 S01
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 A02 A04 A05
3C A06 A08 A09
e1*2001/116* A12 A15 A18
0307*00-23 Lim M01 S01
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C, 3c 77-155 235/35R19 K1a K2b T87 T91 A06 A08 A09
e1*2001/116* A12 A15 A18
0307*24-.., Car Lim M01
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C, 3c 77-155 235/35R19 T87 T91 A06 A08 A09
e1*2001/116* A12 A15 A18
0307*24-.., Car KMV Lim
e1*2007/46*0502*.., M01 S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 K1a K2b K46 K56 T91 A02 A04 A05
3C A06 A08 A09
e1*2001/116* A12 A15 A18
0307*00-23 Car M01 S01
VW Passat Variant 75-147 225/35R19 T88 A02 A04 A05
3C 75-147 235/35R19 K1a K2b K46 K56 T87 T91 A06 A08 A09
e1*2001/116* A12 A15 A18
0307*00-23 Car M01 S01
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A06 A08 A09
e1*2001/116*0450*.., 81-155 245/40R19 A12 A15 A18
e1*2007/46*0487*.. KMV M01
- incl. Facelift 2011 S02
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

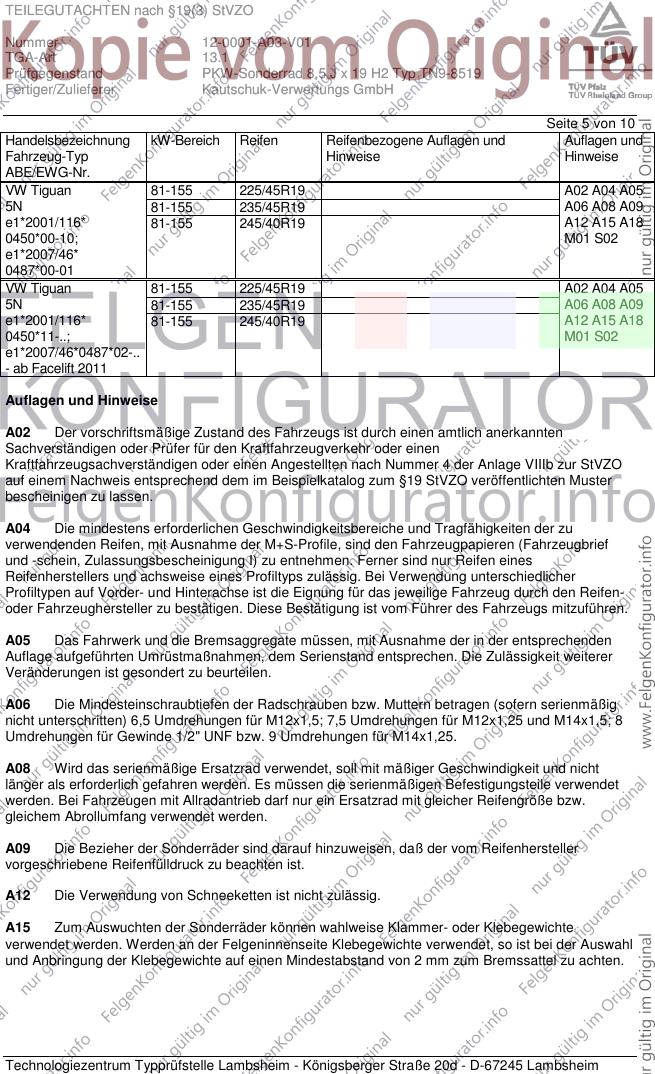

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A06 A08 A09
e1*2001/116* 81-155 245/40R19 A12 A15 A18
0450*00-10; M01 S02
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A06 A08 A09
e1*2001/116* 81-155 245/40R19 A12 A15 A18
0450*11-..; M01 S02
e1*2007/46*0487*02-..
- ab Facelift 2011
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

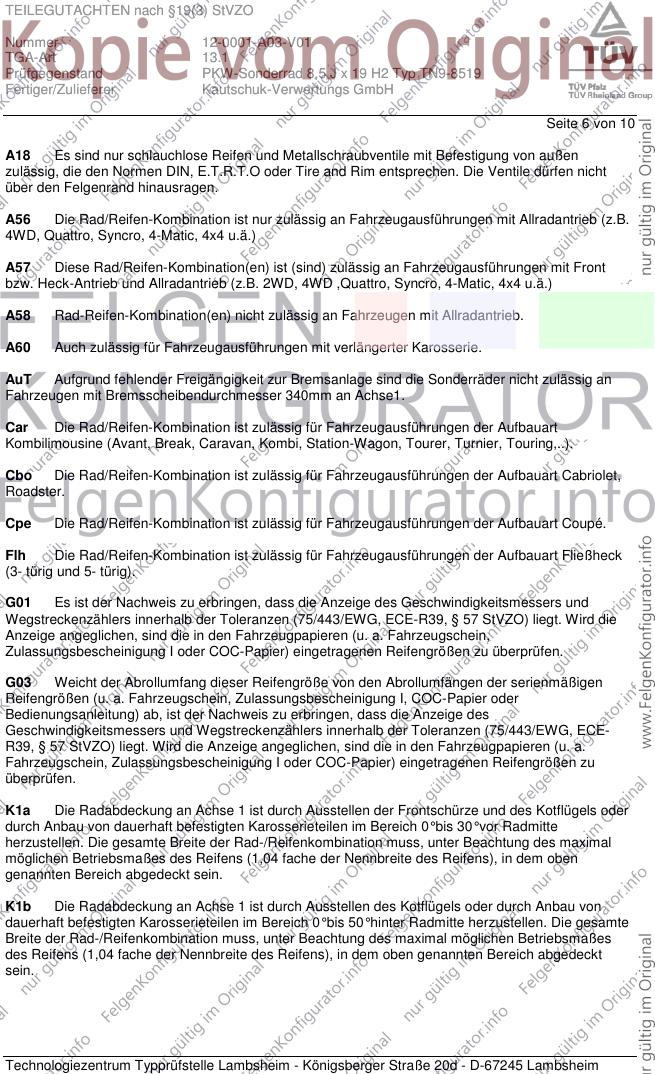

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 10
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 10
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 10
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

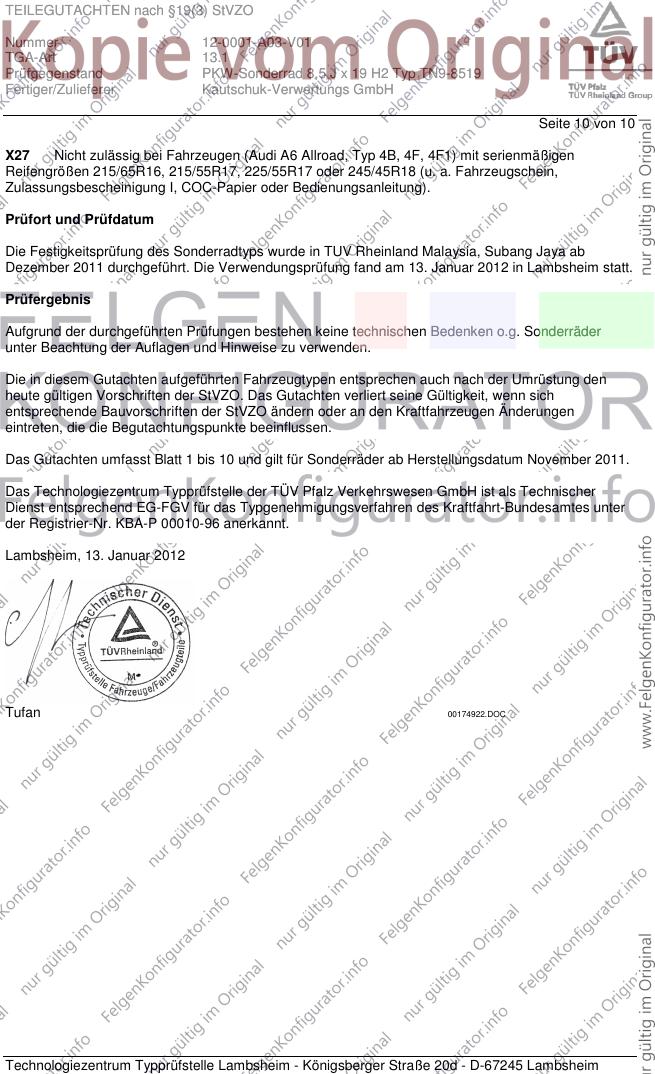

Seite 10 von 10
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
Dezember 2011 durchgeführt. Die Verwendungsprüfung fand am 13. Januar 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 13. Januar 2012
Tufan 00174922.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
