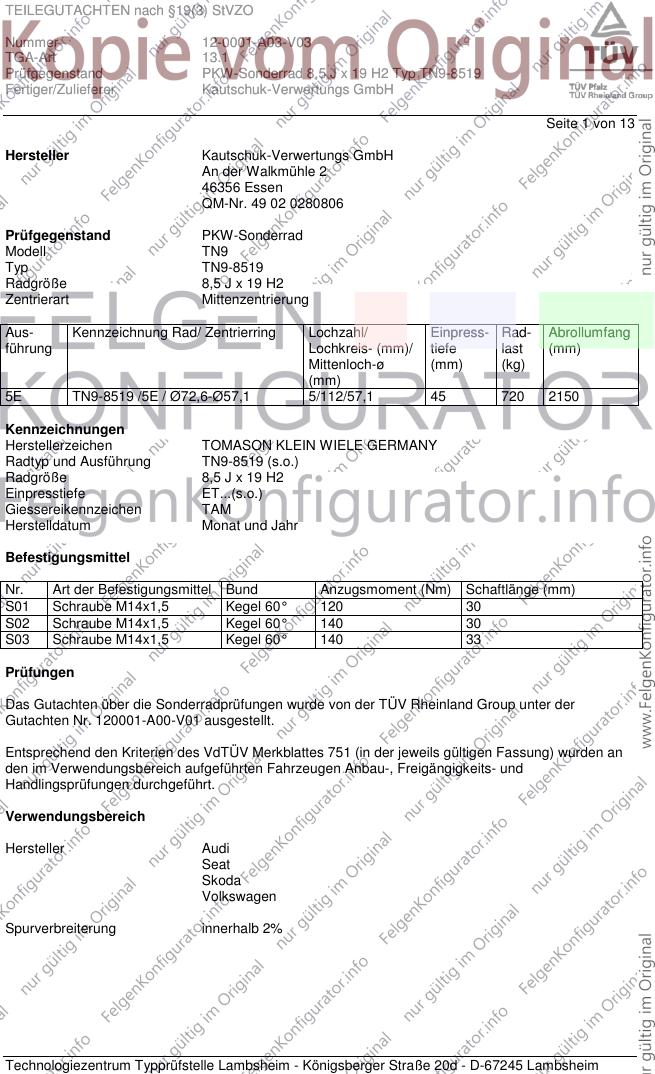

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 13
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN9
Typ TN9-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN9-8519 /5E / Ø72,6-Ø57,1 5/112/57,1 45 720 2150
Kennzeichnungen
Herstellerzeichen TOMASON KLEIN WIELE GERMANY
Radtyp und Ausführung TN9-8519 (s.o.)
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 120001-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 0A1 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A06 A08
e1*2001/116*0456*.. A09 A12 A15
A18 A58 Cbo
M01 S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 0A1 A02 A04
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A05 A06 A08
e1*2001/116*0217*.., A09 A12 A15
e1*2001/116*0418*.. A18 Flh M01
S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 0A1 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A06 A08
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85 A09 A12 A15
e1*2001/116*0241*..; A18 Flh M01
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 K1a K2b K3a K6g K8h T85 0A1 A02 A04
8V 77-135 225/35R19 K1a K2b K3a K6g K8h T84 T88 A05 A06 A08
e1*2007/46*0607*.. 77-135 235/30R19 K1c K2b K3a K4i K5d K6g K8h T86 A09 A12 A15
77-135 235/35R19 G01 K1c K2b K3a K4i K5d K6g K8h A18 A57 F24
77-135 245/30R19 K2b K4i K6h K8m R03 T89 Flh M01 V00
V19 S01
Audi A6 -/Avant 89-132 245/35R19 T93 0A1 A02 A04
4F, 4F1 89-132 255/35R19 T92 T96 A05 A06 A08
e1*2001/116*0254*.., A09 A12 A15
e1*2001/116*0276*..; A18 Car Lim
e13*2007/46*1080*.. M01 NBF
W19 X27 S01
Audi Q3 100-155 225/40R19 0A1 A02 A04
8U, 8U1 100-155 225/45R19 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/40R19 A09 A12 A15
e13*2007/46*1163*.. 100-155 235/45R19 A18 A57 M01
S03
Audi Q3 100-155 225/40R19 0A1 A02 A04
8U, 8U1 100-155 225/45R19 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/40R19 A09 A12 A15
e13*2007/46*1163*.. 100-155 235/45R19 A18 A57 KMV
- mit Radhaus- M01 S03
Verbreiterungen
Audi S3, -/Sportback 206, 221 225/35R19 K1a K2b K3a K6g K8h T88 0A1 A02 A04
8V 206, 221 235/35R19 G01 K1c K2b K3a K4i K5d K6g K8h A05 A06 A08
e1*2007/46*0607*.. A09 A12 A15
A18 A56 F24
Flh M01 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

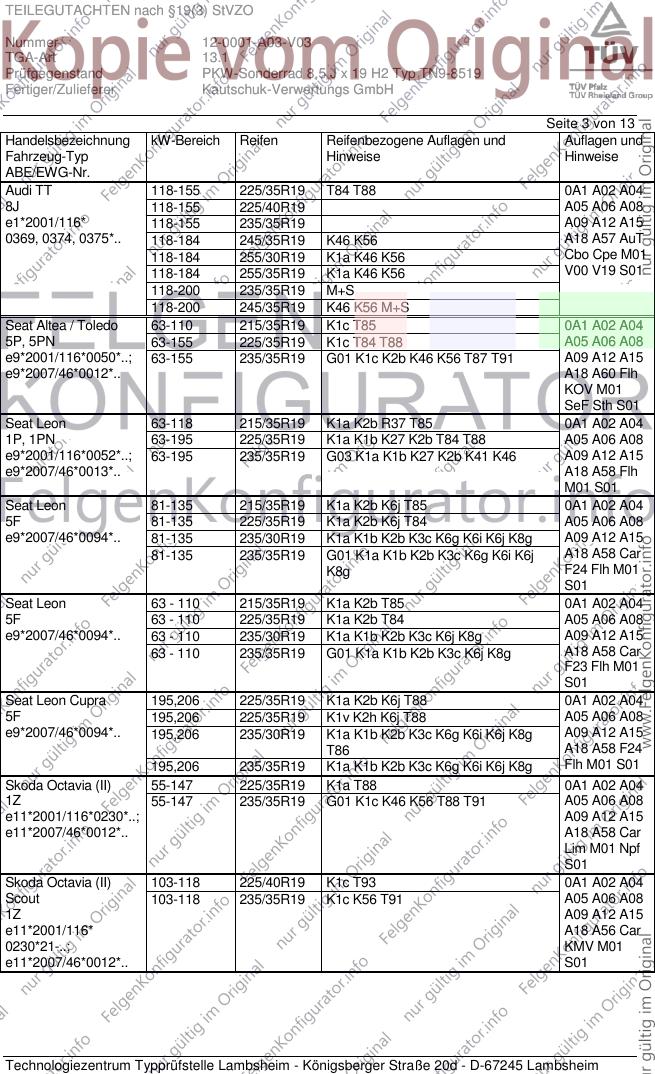

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/35R19 T84 T88 0A1 A02 A04
8J 118-155 225/40R19 A05 A06 A08
e1*2001/116* 118-155 235/35R19 A09 A12 A15
0369, 0374, 0375*.. 118-184 245/35R19 K46 K56 A18 A57 AuT
118-184 255/30R19 K1a K46 K56 Cbo Cpe M01
118-184 255/35R19 K1a K46 K56 V00 V19 S01
118-200 235/35R19 M+S
118-200 245/35R19 K46 K56 M+S
Seat Altea / Toledo 63-110 215/35R19 K1c T85 0A1 A02 A04
5P, 5PN 63-155 225/35R19 K1c T84 T88 A05 A06 A08
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K46 K56 T87 T91 A09 A12 A15
e9*2007/46*0012*.. A18 A60 Flh
KOV M01
SeF Sth S01
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 0A1 A02 A04
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A05 A06 A08
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 A09 A12 A15
e9*2007/46*0013*.. A18 A58 Flh
M01 S01
Seat Leon 81-135 215/35R19 K1a K2b K6j T85 0A1 A02 A04
5F 81-135 225/35R19 K1a K2b K6j T84 A05 A06 A08
e9*2007/46*0094*.. 81-135 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A15
81-135 235/35R19 G01 K1a K1b K2b K3c K6g K6i K6j A18 A58 Car
K8g F24 Flh M01
S01
Seat Leon 63 - 110 215/35R19 K1a K2b T85 0A1 A02 A04
5F 63 - 110 225/35R19 K1a K2b T84 A05 A06 A08
e9*2007/46*0094*.. 63 - 110 235/30R19 K1a K1b K2b K3c K6j K8g A09 A12 A15
63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g A18 A58 Car
F23 Flh M01
S01
Seat Leon Cupra 195,206 225/35R19 K1a K2b K6j T88 0A1 A02 A04
5F 195,206 225/35R19 K1v K2h K6j T88 A05 A06 A08
e9*2007/46*0094*.. 195,206 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A15
T86 A18 A58 F24
195,206 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g Flh M01 S01
Skoda Octavia (II) 55-147 225/35R19 K1a T88 0A1 A02 A04
1Z 55-147 235/35R19 G01 K1c K46 K56 T88 T91 A05 A06 A08
e11*2001/116*0230*..; A09 A12 A15
e11*2007/46*0012*.. A18 A58 Car
Lim M01 Npf
S01
Skoda Octavia (II) 103-118 225/40R19 K1c T93 0A1 A02 A04
Scout 103-118 235/35R19 K1c K56 T91 A05 A06 A08
1Z A09 A12 A15
e11*2001/116* A18 A56 Car
0230*21-..; KMV M01
e11*2007/46*0012*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 215/35R19 0A1 A02 A04
5E 63-110 225/35R19 T88 A05 A06 A08
e11*2007/46*0243*..; 63-110 235/30R19 A09 A12 A15
e11*2007/46*0244*.. 63-110 235/35R19 G01 A18 A58 Car
F23 Lim M01
Npf S01
Skoda Octavia (III) 132, 162 215/35R19 A58 T85 0A1 A02 A04
5E 132-162 235/30R19 A58 T86 A05 A06 A08
e11*2007/46*0243*.. 132-162 235/35R19 A58 G01 A09 A12 A15
77-162 225/35R19 A57 T84 T88 A18 Car F24
Lim M01 Npf
S01
Skoda Superb 77-147 225/35R19 K1a K2b K56 T88 0A1 A02 A04
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A05 A06 A08
e11*2001/116* T87 T91 A09 A12 A15
0326*15-.. A18 Car Lim
e11*2007/46* M01 S01
0014*07-..
Skoda Yeti 77-125 225/40R19 T89 T93 0A1 A02 A04
5L 77-125 235/35R19 K1b T91 A05 A06 A08
e11*2007/46*0010*.., 77-125 245/35R19 K1a K1b K2b T89 T93 A09 A12 A15
e11*2007/46*0034*.. A18 A57 M01
S01
VW Beetle, /Cabrio (II) 77-155 225/40R19 0A1 A02 A04
16 77-155 235/35R19 A05 A06 A08
e1*2007/46*0539*.. 77-155 235/40R19 A09 A12 A15
A18 A58 Cbo
Flh M01 S01
VW EOS 85-184 225/35R19 T84 T88 0A1 A02 A04
1F 85-191 235/35R19 K2b K46 K56 T87 T91 A05 A06 A08
e1*2001/116*0349*.. A09 A12 A15
- incl. Facelift 2011 A18 A58 Cbo
M01 S01
VW Golf (V) 55-125 215/35R19 K1c R37 T85 0A1 A02 A04
1K 55-184 225/35R19 K1c T84 T88 A05 A06 A08
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 A09 A12 A15
0242*00-24 A18 Flh M01
S01
VW Golf (V) Variant 59-110 215/35R19 K1a K1b K2b K56 T85 0A1 A02 A04
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 A05 A06 A08
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 A09 A12 A15
0328*00-14 A18 A58 Car
M01 S01
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 0A1 A02 A04
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A05 A06 A08
e1*2001/116 59-173 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 A09 A12 A15
*0242*25-..; A18 Cbo Flh
e1*2007/46*0490*.. M01 S01
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 0A1 A02 A04
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A05 A06 A08
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 A09 A12 A15
e1*2007/46*0492*.. A18 Car M01
S01
VW Golf (VII) /-Variant 63 - 169 215/35R19 K1a K2b K3c T85 0A1 A02 A04
AU, AUV 63 - 169 225/35R19 K1a K2b K3c T84 T88 A05 A06 A08
e1*2007/46*0623*.., 63 - 169 235/30R19 K1c K2b K3c K5a K6g T86 A09 A12 A15
e1*2007/46*0627*.. 63 - 169 235/35R19 G01 K1c K2b K3c K5a K6g A18 A57 Car
F24 Flh M01
S01
VW Golf (VII) /-Variant 63 - 90 215/35R19 K1a K2b K3c T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R19 K1a K2b K3c K8g T84 A05 A06 A08
e1*2007/46*0623*.., 63 - 90 235/30R19 K1c K2b K3c K5a K8g A09 A12 A15
e1*2007/46*0627*.. 63 - 90 235/35R19 G01 K1c K2b K3c K5a K8g A18 A58 Car
F23 Flh M01
S01
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K44 K56 T84 T88 0A1 A02 A04
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 A05 A06 A08
e1*2001/116*0304*..; 55-85 215/35R19 K1a K1b K2b K56 T85 A09 A12 A15
e1*2007/46*0491*.. A18 A58 Flh
M01 S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2b K3a K6g K8d T88 0A1 A02 A04
1K 188, 199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A05 A06 A08
e1*2001/116 A09 A12 A15
*0242*33-.. A18 Flh M01
S01
VW Golf R (VII) 206, 221 225/35R19 K1a K2b K3c T88 0A1 A02 A04
AU 206, 221 235/35R19 K1c K2b K3c K5a K6g A05 A06 A08
e1*2007/46*0623*.. A09 A12 A15
A18 A56 F24
Flh M01 S01
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 0A1 A02 A04
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A05 A06 A08
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6h K6i K8m A09 A12 A15
e1*2007/46*0584*.. 77 - 155 255/30R19 K2c K6h K6i K8s R03 A18 A58 M01
Sth V19 S01
VW Jetta 66-110 215/35R19 K1a K1b K2b K56 T85 0A1 A02 A04
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T88 A05 A06 A08
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K41 K44 K46 K56 A09 A12 A15
A18 A58 M01
Sth S01
VW Passat 75-147 225/35R19 K46 K56 T88 0A1 A02 A04
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A05 A06 A08
e1*2001/116* A09 A12 A15
0307*00-23 A18 Lim M01
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 0A1 A02 A04
3C A05 A06 A08
e1*2001/116* A09 A12 A15
0307*00-23 A18 Lim M01
S01
VW Passat 77-155 225/35R19 T88 0A1 A02 A04

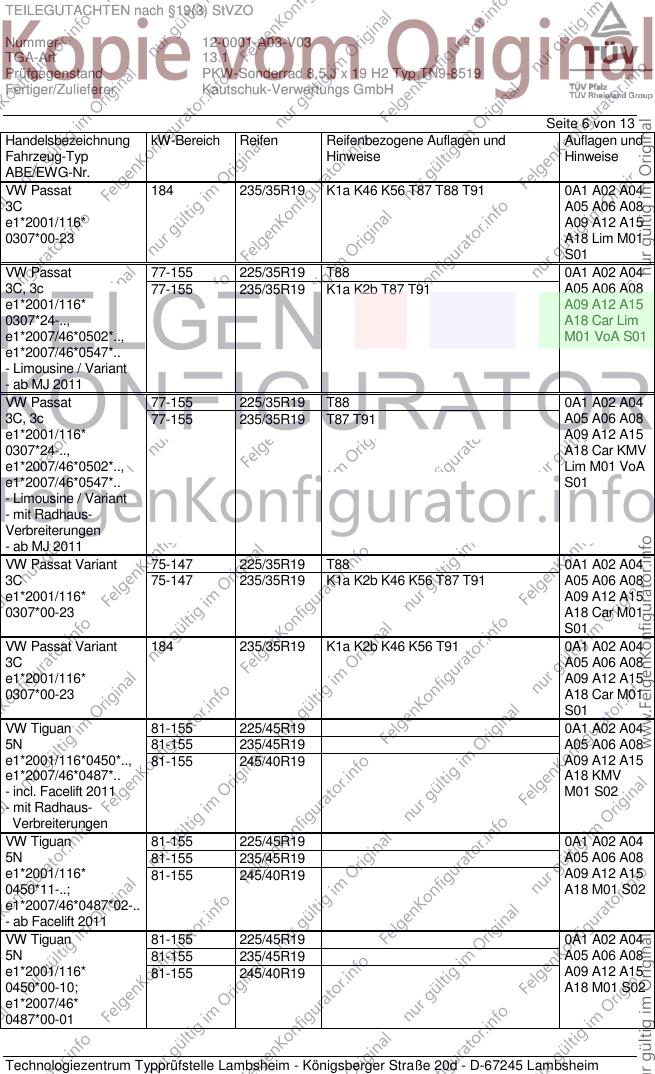

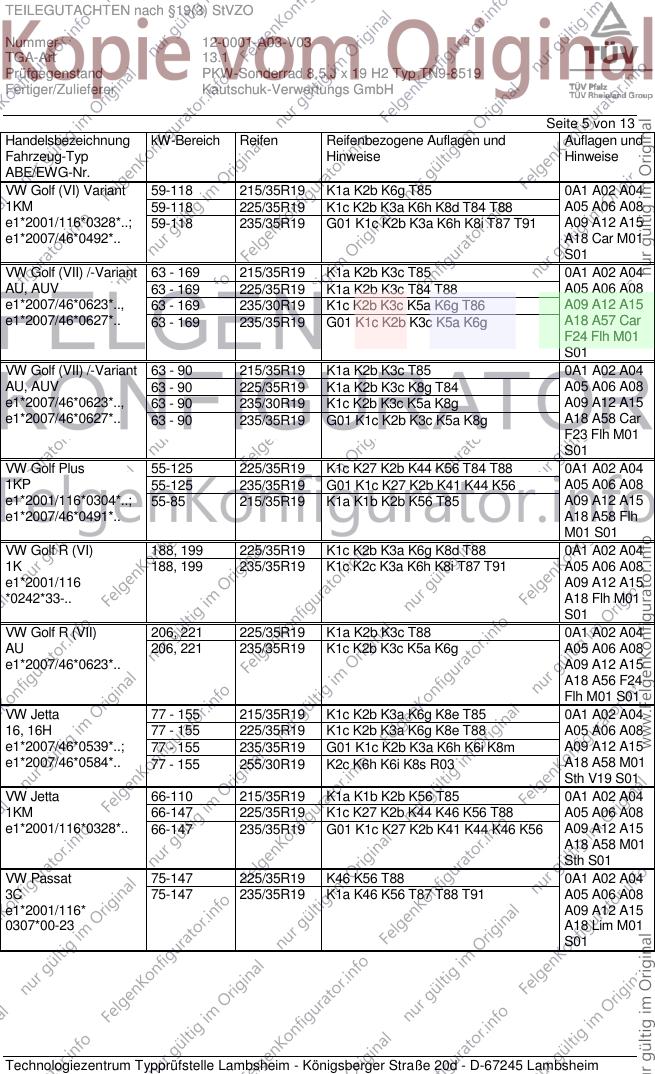

3C, 3c 77-155 235/35R19 K1a K2b T87 T91 A05 A06 A08
e1*2001/116* A09 A12 A15
0307*24-.., A18 Car Lim
e1*2007/46*0502*.., M01 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 0A1 A02 A04
3C, 3c 77-155 235/35R19 T87 T91 A05 A06 A08
e1*2001/116* A09 A12 A15
0307*24-.., A18 Car KMV
e1*2007/46*0502*.., Lim M01 VoA
e1*2007/46*0547*.. S01
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 225/35R19 T88 0A1 A02 A04
3C 75-147 235/35R19 K1a K2b K46 K56 T87 T91 A05 A06 A08
e1*2001/116* A09 A12 A15
0307*00-23 A18 Car M01
S01
VW Passat Variant 184 235/35R19 K1a K2b K46 K56 T91 0A1 A02 A04
3C A05 A06 A08
e1*2001/116* A09 A12 A15
0307*00-23 A18 Car M01
S01
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116*0450*.., 81-155 245/40R19 A09 A12 A15
e1*2007/46*0487*.. A18 KMV
- incl. Facelift 2011 M01 S02
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116* 81-155 245/40R19 A09 A12 A15
0450*11-..; A18 M01 S02
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116* 81-155 245/40R19 A09 A12 A15
0450*00-10; A18 M01 S02
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 13

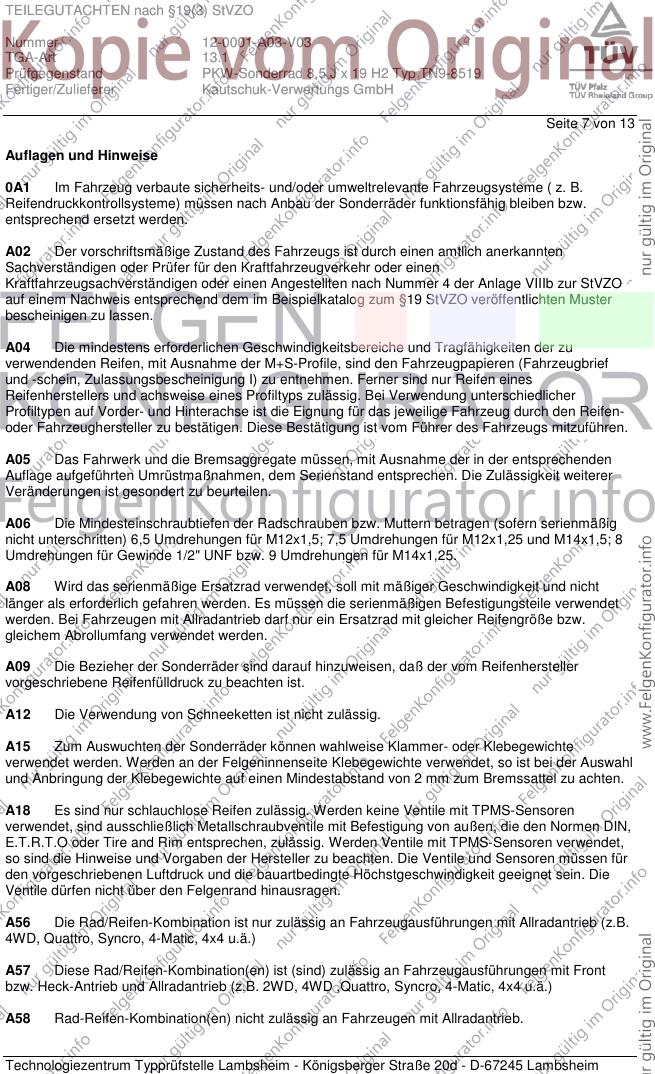

Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 13
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 13
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 13
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 13
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 13

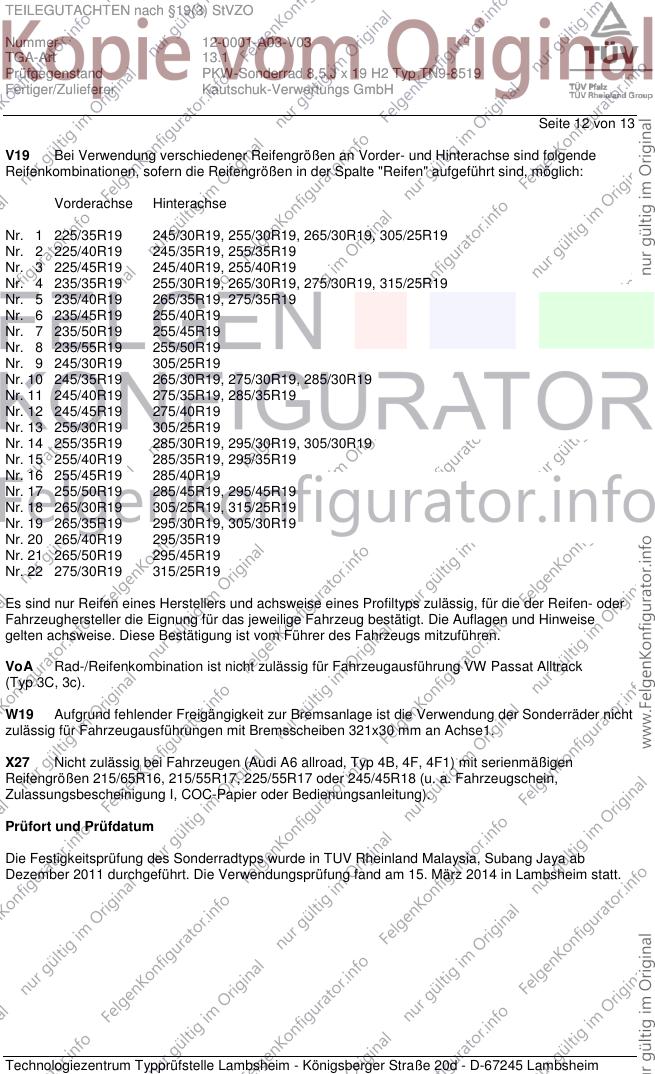

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Nr. 17 255/50R19 285/45R19, 295/45R19
Nr. 18 265/30R19 305/25R19, 315/25R19
Nr. 19 265/35R19 295/30R19, 305/30R19
Nr. 20 265/40R19 295/35R19
Nr. 21 265/50R19 295/45R19
Nr. 22 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
Dezember 2011 durchgeführt. Die Verwendungsprüfung fand am 15. März 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. März 2014
Tufan 00207924.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
