TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 16
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN9
Typ TN9-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN9-8519 /5E / Ø72,6-Ø57,1 5/112/57,1 45 720 2150
Kennzeichnungen
Herstellerzeichen TOMASON KLEIN WIELE GERMANY
Radtyp und Ausführung TN9-8519 (s.o.)
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 120 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 120001-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A06 A12 A15
8V 77-140 225/35R19 T84 T88 A18 A57 Cbo
e1*2007/46*0607*.. 77-140 235/30R19 R09 T86 F24 Lim M01
- Limousine / Cabrio 77-140 235/35R19 G03 S04
- incl. Facelift 2016 77-140 235/35R19 R09
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A06 A12 A15
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. M01 S04
Audi A3 Sportback 110 225/35R19 K1a K2b K3a K6g K8h T88 A06 A12 A15
e-tron A18 A58 F24
8V Flh M01 S04
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A06 A12 A15
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A18 Flh M01
e1*2001/116*0217*.., S04
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A06 A12 A15
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A18 Flh M01
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85 S04
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 K1a K2b K3a K6g K8h T85 A06 A12 A15
8V 77-140 225/35R19 K1a K2b K3a K6g K8h T84 T88 A18 A57 F24
e1*2007/46*0607*.. 77-140 235/30R19 K1c K2b K3a K4i K5d K6g K8h T86 Flh M01 V00
- incl. Facelift 2016 77-140 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h V19 S04
77-140 245/30R19 K2b K4i K6h K8m R03 T89
Audi A6 -/Avant 89-257 245/35R19 T93 A06 A12 A15
4F, 4F1 89-257 255/35R19 T92 T96 A18 Car Lim
e1*2001/116*0254*.., M01 NBF
e1*2001/116*0276*..; W19 X27 S04
e13*2007/46*1080*..
Audi Q2 85, 110 225/40R19 K1a A06 A12 A15
GA 85, 110 245/35R19 K2b R03 A18 A58 M01
e1*2007/46*1552*.. 85, 110 255/35R19 K2b R03 V19 S02
- Frontantrieb
Audi Q2 Quattro 110, 140 225/40R19 K1a A06 A12 A15
GA A18 A56 M01
e1*2007/46*1552*01-.. S02
Audi Q3 88-162 225/40R19 A06 A12 A15
8U, 8U1 88-162 225/45R19 A18 A57 M01
e1*2007/46*0591*..; 88-162 235/40R19 S03
e13*2007/46*1163*.. 88-162 235/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 225/40R19 A06 A12 A15
8U, 8U1 88-162 225/45R19 A18 A57 KMV
e1*2007/46*0591*..; 88-162 235/40R19 M01 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 225/35R19 Cbo Lim T84 T88 A06 A12 A15
8V 206-228 235/30R19 Lim T86 A18 A56 F24
e1*2007/46*0607*.. 206-228 235/35R19 Cbo Lim M01 S04
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A06 A12 A15
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A18 A56 F24
e1*2007/46*0607*.. Flh M01 S04
- incl. Facelift 2016
Audi TT (II) 118-155 225/35R19 T84 T88 A06 A12 A15
8J 118-155 225/40R19 A18 A57 AuT
e1*2001/116* 118-155 235/35R19 Cbo Cpe M01
0369*00-16; 118-184 245/35R19 K46 K56 V00 V19 S04
0374*00-01; 118-184 255/30R19 K1a K46 K56
0375*00 118-184 255/35R19 K1a K46 K56
118-200 235/35R19 M+S
118-200 245/35R19 K46 K56 M+S
Audi TT (III) 132-169 225/35R19 R37 T84 T88 A06 A12 A15
8J 132-169 225/40R19 R37 A18 A57 Cbo
e1*2001/116* 132-169 235/35R19 R37 Cpe M01 V00
0369*17-.. 132-169 245/35R19 V19 S04
ab MJ 2015 (8S) 132-169 255/30R19 K6g
132-169 255/35R19 K6g
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A06 A12 A15
5P, 5PN 63-155 225/35R19 K1c T84 T88 A18 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K46 K56 T87 T91 KOV M01
e9*2007/46*0012*.. SeF Sth S04
Seat Ateca 85, 110 225/40R19 A06 A12 A15
5FP 85, 110 225/45R19 G01 A18 A58 F23
e9*2007/46*6394*.. 85, 110 235/40R19 KMV M01
- Frontantrieb S02
Seat Ateca 85, 110 225/40R19 A06 A12 A15
5FP 85, 110 225/45R19 G01 A18 A58 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1a K1b KOV M01
- Frontantrieb S02
Seat Ateca 4drive 110, 140 225/40R19 A06 A12 A15
5FP 110, 140 225/45R19 A18 A56 F24
e9*2007/46*6394*.. 110, 140 235/40R19 KMV M01
S02
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A06 A12 A15
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A18 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 M01 S04
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 81-135 215/35R19 A58 K1a K2b K6j T85 A06 A12 A15
5F 81-135 225/35R19 K1a K2b K6j T84 T88 A18 Car F24
e9*2007/46*0094*.. 81-135 235/30R19 A58 K1a K1b K2b K3c K6g K6i K6j Flh KOV M01
K8g T86 S04
81-135 235/35R19 A58 G01 K1a K1b K2b K3c K6g K6i
K6j K8g
Seat Leon 63 - 110 215/35R19 K1a K2b T85 A06 A12 A15
5F 63 - 110 225/35R19 K1a K2b T84 A18 A58 Car
e9*2007/46*0094*.. 63 - 110 235/30R19 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g M01 S04
Seat Leon Cupra 195-221 225/35R19 K1a K2b K6j T88 A06 A12 A15
5F 195-221 225/35R19 K1v K2h K6j T88 A18 A57 BW7
e9*2007/46*0094*.. 195-221 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
T86 M01 S04
195-221 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g
Seat Leon X-Perience 81-135 225/35R19 K6j K6y T88 A06 A12 A15
5F A18 A56 Car
e9*2007/46*0094*.. F24 KMV
M01 S04
Skoda Karoq 85, 110 225/40R19 A06 A12 A15
NU 85, 110 225/45R19 G01 A18 A58 F23
e8*2007/46*0272*.. 85, 110 235/40R19 K1a K1b KOV M01
- Frontantrieb S02
Skoda Karoq 4x4 110, 140 225/40R19 A06 A12 A15
NU 110, 140 225/45R19 A18 A56 F24
e8*2007/46*0272*.. 110, 140 235/40R19 K1a K1b KOV M01
S02
Skoda Octavia (II) 55-147 225/35R19 K1a T88 A06 A12 A15
1Z 55-147 235/35R19 G01 K1c K46 K56 T88 T91 A18 A58 Car
e11*2001/116*0230*..; Lim M01 Npf
e11*2007/46*0012*.. S04
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A06 A12 A15
5E 132-169 235/30R19 A58 T86 A18 Car F24
e11*2007/46* 132-169 235/35R19 A58 G01 Lim M01 Npf
0243*00-19; 77-169 225/35R19 A57 T84 T88 S04
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 A06 A12 A15
5E 63-110 225/35R19 T88 A18 A58 Car
e11*2007/46* 63-110 235/30R19 F23 Lim M01
0243*00-19; 63-110 235/35R19 G01 Npf S04
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 K2b T85 A06 A12 A15
5E 63-110 225/35R19 K2b K8g T84 T88 A18 A58 Car
e11*2007/46* 63-110 235/30R19 K2b K8g T86 F23 Lim M01
0243*20-..; 63-110 235/35R19 G01 K2b K8g Npf V19 S04
e11*2007/46* 63-110 245/30R19 K2a K2b K8k R03
0244*14-.. 63-110 255/30R19 K2c K6g K8t R03
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-135 215/35R19 K2b K6g K8e R37 T85 A06 A12 A15
5E 81-180 225/35R19 K2b K6g K8e T84 T88 A18 A57 Car
e11*2007/46* 81-180 235/30R19 K2a K2b K6h K6i K8m T86 F24 Lim M01
0243*20-..; 81-180 235/35R19 G01 K2a K2b K6h K6i K8m T87 T91 Npf V00 V19
e11*2007/46* 81-180 245/30R19 K2c K6h K6i K8m R03 T89 S04
0244*14-.. 81-180 255/30R19 K2c K6h K6i K8s R03 T91
ab Facelift 2017
Skoda Octavia Scout 103-118 225/40R19 K1c T93 A06 A12 A15
(II) 103-118 235/35R19 K1c K56 T91 A18 A56 Car
1Z KMV M01
e11*2001/116* S04
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 225/35R19 T88 A06 A12 A15
(III) 81-135 225/40R19 A18 A56 Car
5E F24 M01 S04
e11*2007/46*
0243*00-19
Skoda Superb (II) 77-147 225/35R19 K1a K2b K56 T88 A06 A12 A15
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A18 Car Lim
e11*2001/116* T87 T91 M01 S04
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-162 245/35R19 R03 T89 T93 A06 A12 A15
3T 88-162 255/35R19 K4i K6g K6i K8e R03 A18 A57 Car
e11*2001/116* 88-206 225/40R19 T89 T93 Lim M01 V00
0326*32-..; 88-206 235/35R19 T87 T91 V19 S02
e11*2007/46* 88-206 235/40R19
0014*22-..
Skoda Yeti 77-125 225/40R19 T89 T93 A06 A12 A15
5L 77-125 235/35R19 K1b T91 A18 A57 M01
e11*2007/46*0010*.., 77-125 245/35R19 K1a K1b K2b T89 T93 S04
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A06 A12 A15
16 77-162 235/35R19 A18 A58 Cbo
e1*2007/46*0539*.. 77-162 235/40R19 Flh M01 S04
VW E-Golf (VII) 85, 100 225/35R19 K1a K2b K3c T88 A06 A12 A15
AU 85, 100 235/30R19 K1c K2b K3c K5a K6g T86 A18 A58 F24
e1*2007/46*0623*10-.. 85, 100 235/35R19 G01 K1c K2b K3c K5a K6g M01 S04
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 225/35R19 K1a K2b K3c K8g T88 A06 A12 A15
AU 85, 100 235/30R19 K1c K2b K3c K5a K8g A18 A58 F23
e1*2007/46*0623*10-.. 85, 100 235/35R19 G01 K1c K2b K3c K5a K8g M01 S04
- incl. Facelift 2017
VW EOS 85-184 225/35R19 T84 T88 A06 A12 A15
1F 85-191 235/35R19 K2b K46 K56 T87 T91 A18 A58 Cbo
e1*2001/116*0349*.. M01 S04
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A06 A12 A15
1K 55-184 225/35R19 K1c T84 T88 A18 M01 S04
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K1b K2b K56 T85 A06 A12 A15
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 A18 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 M01 S04
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A06 A12 A15
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A18 Cbo Flh
e1*2001/116 59-173 235/35R19 G03 K1c K2c K3a K6h K8i T87 T91 M01 S04
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 K1c K2b K3a K6g K8d T88 A06 A12 A15
1K 188-199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A18 Cbo Flh
e1*2001/116 M01 S04
*0242*33-..
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A06 A12 A15
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A18 Car M01
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 S04
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 215/35R19 K1a K2b K3c T85 A06 A12 A15
AU, AUV, 1K, 1KM 63-195 225/35R19 K1a K2b K3c T84 T88 A18 A57 Car
e1*2007/46*0623*..; 63-195 235/30R19 K1c K2b K3c K5a K6g T86 F24 Flh KOV
e1*2007/46*0627*..; 63-195 235/35R19 G90 K1c K2b K3c K5a K6g M01 NoE S04
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 215/35R19 K1a K2b K3c T85 A06 A12 A15
AU, AUV, 1K, 1KM 63 - 90 225/35R19 K1a K2b K3c K8g T84 A18 A58 Car
e1*2007/46*0623*..; 63 - 90 235/30R19 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; 63 - 90 235/35R19 G90 K1c K2b K3c K5a K8g M01 NoE S04
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 225/35R19 K1a K2b K3c T88 A06 A12 A15
Hybrid 110 235/30R19 K1c K2b K3c K5a K6g T86 A18 A58 F24
AU 110 235/35R19 G01 K1c K2b K3c K5a K6g M01 S04
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 K1a K2b K3c T88 A06 A12 A15
AU 206-228 235/35R19 K1c K2b K3c K5a K6g A18 A56 F24
e1*2007/46*0623*.. M01 S04
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

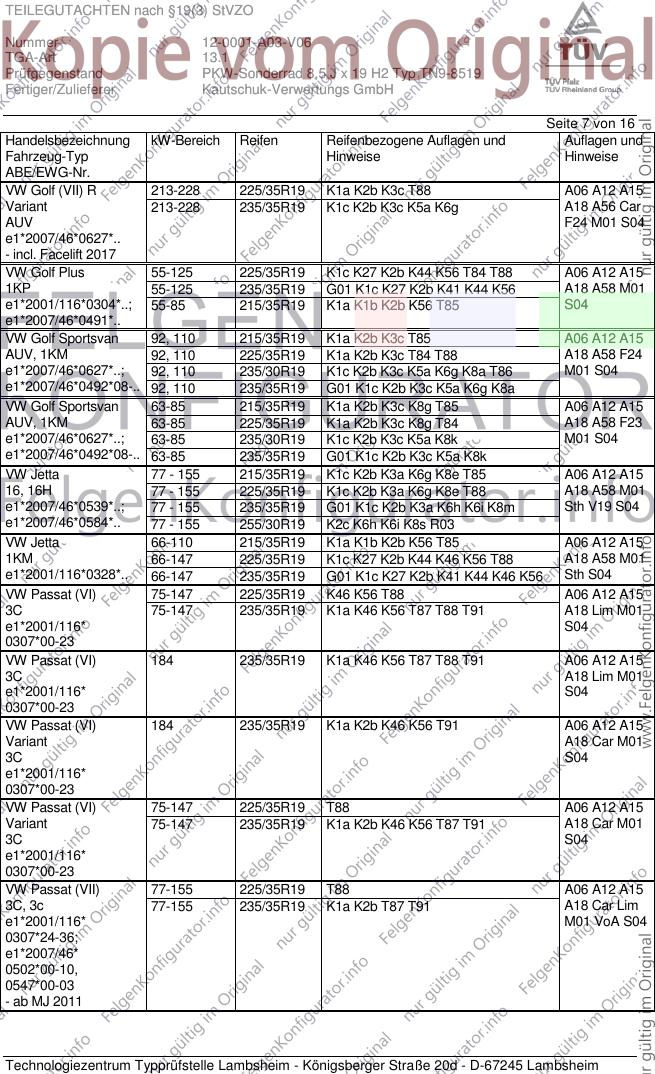

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) R 213-228 225/35R19 K1a K2b K3c T88 A06 A12 A15
Variant 213-228 235/35R19 K1c K2b K3c K5a K6g A18 A56 Car
AUV F24 M01 S04
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K44 K56 T84 T88 A06 A12 A15
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 A18 A58 M01
e1*2001/116*0304*..; 55-85 215/35R19 K1a K1b K2b K56 T85 S04
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 215/35R19 K1a K2b K3c T85 A06 A12 A15
AUV, 1KM 92, 110 225/35R19 K1a K2b K3c T84 T88 A18 A58 F24
e1*2007/46*0627*..; 92, 110 235/30R19 K1c K2b K3c K5a K6g K8a T86 M01 S04
e1*2007/46*0492*08-.. 92, 110 235/35R19 G01 K1c K2b K3c K5a K6g K8a
VW Golf Sportsvan 63-85 215/35R19 K1a K2b K3c K8g T85 A06 A12 A15
AUV, 1KM 63-85 225/35R19 K1a K2b K3c K8g T84 A18 A58 F23
e1*2007/46*0627*..; 63-85 235/30R19 K1c K2b K3c K5a K8k M01 S04
e1*2007/46*0492*08-.. 63-85 235/35R19 G01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 A06 A12 A15
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A18 A58 M01
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6h K6i K8m Sth V19 S04
e1*2007/46*0584*.. 77 - 155 255/30R19 K2c K6h K6i K8s R03
VW Jetta 66-110 215/35R19 K1a K1b K2b K56 T85 A06 A12 A15
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T88 A18 A58 M01
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K41 K44 K46 K56 Sth S04
VW Passat (VI) 75-147 225/35R19 K46 K56 T88 A06 A12 A15
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A18 Lim M01
e1*2001/116* S04
0307*00-23
VW Passat (VI) 184 235/35R19 K1a K46 K56 T87 T88 T91 A06 A12 A15
3C A18 Lim M01
e1*2001/116* S04
0307*00-23
VW Passat (VI) 184 235/35R19 K1a K2b K46 K56 T91 A06 A12 A15
Variant A18 Car M01
3C S04
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 225/35R19 T88 A06 A12 A15
Variant 75-147 235/35R19 K1a K2b K46 K56 T87 T91 A18 Car M01
3C S04
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 T88 A06 A12 A15
3C, 3c 77-155 235/35R19 K1a K2b T87 T91 A18 Car Lim
e1*2001/116* M01 VoA S04
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

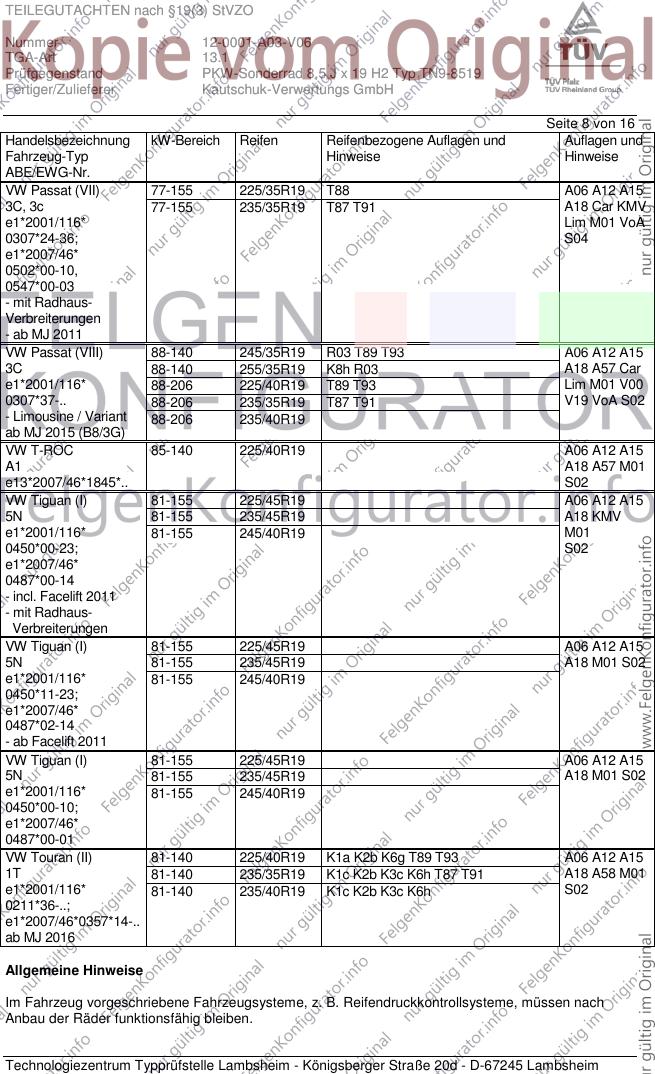

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 225/35R19 T88 A06 A12 A15
3C, 3c 77-155 235/35R19 T87 T91 A18 Car KMV
e1*2001/116* Lim M01 VoA
0307*24-36; S04
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 245/35R19 R03 T89 T93 A06 A12 A15
3C 88-140 255/35R19 K8h R03 A18 A57 Car
e1*2001/116* 88-206 225/40R19 T89 T93 Lim M01 V00
0307*37-.. 88-206 235/35R19 T87 T91 V19 VoA S02
- Limousine / Variant 88-206 235/40R19
ab MJ 2015 (B8/3G)
VW T-ROC 85-140 225/40R19 A06 A12 A15
A1 A18 A57 M01
e13*2007/46*1845*.. S02
VW Tiguan (I) 81-155 225/45R19 A06 A12 A15
5N 81-155 235/45R19 A18 KMV
e1*2001/116* 81-155 245/40R19 M01
0450*00-23; S02
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A06 A12 A15
5N 81-155 235/45R19 A18 M01 S02
e1*2001/116* 81-155 245/40R19
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A06 A12 A15
5N 81-155 235/45R19 A18 M01 S02
e1*2001/116* 81-155 245/40R19
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran (II) 81-140 225/40R19 K1a K2b K6g T89 T93 A06 A12 A15
1T 81-140 235/35R19 K1c K2b K3c K6h T87 T91 A18 A58 M01
e1*2001/116* 81-140 235/40R19 K1c K2b K3c K6h S02
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

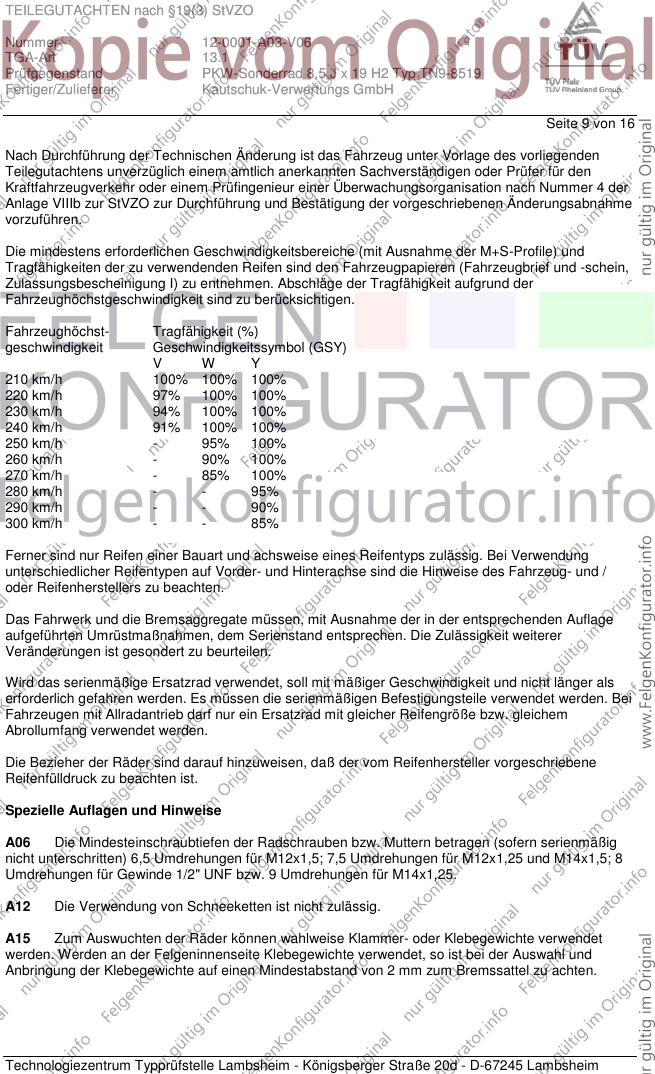

Seite 9 von 16
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

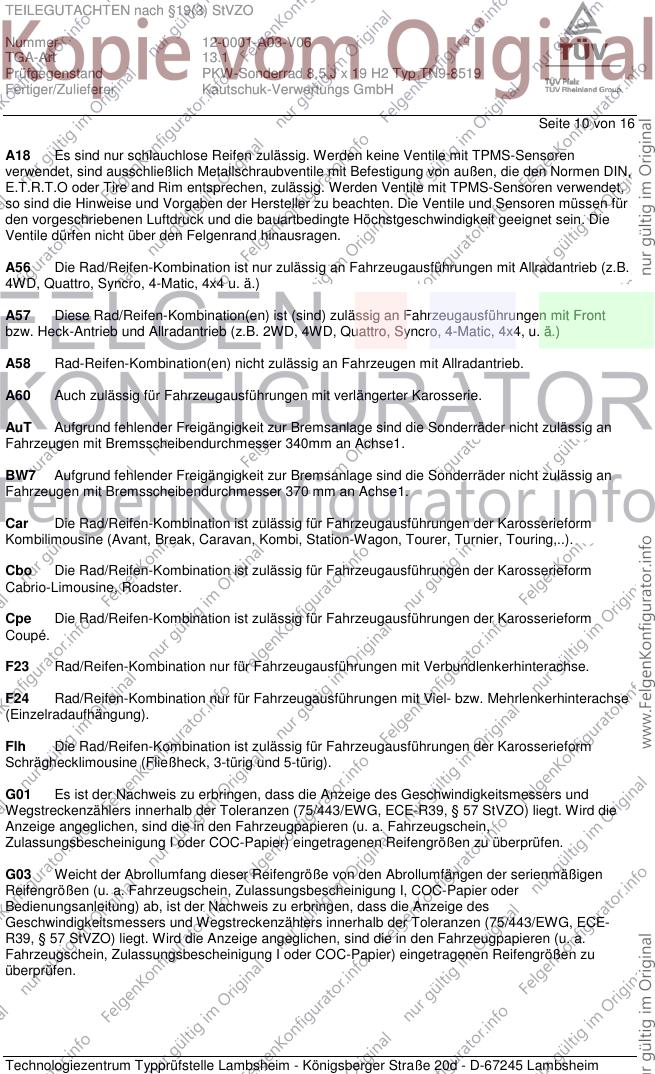

Seite 10 von 16
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 16
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

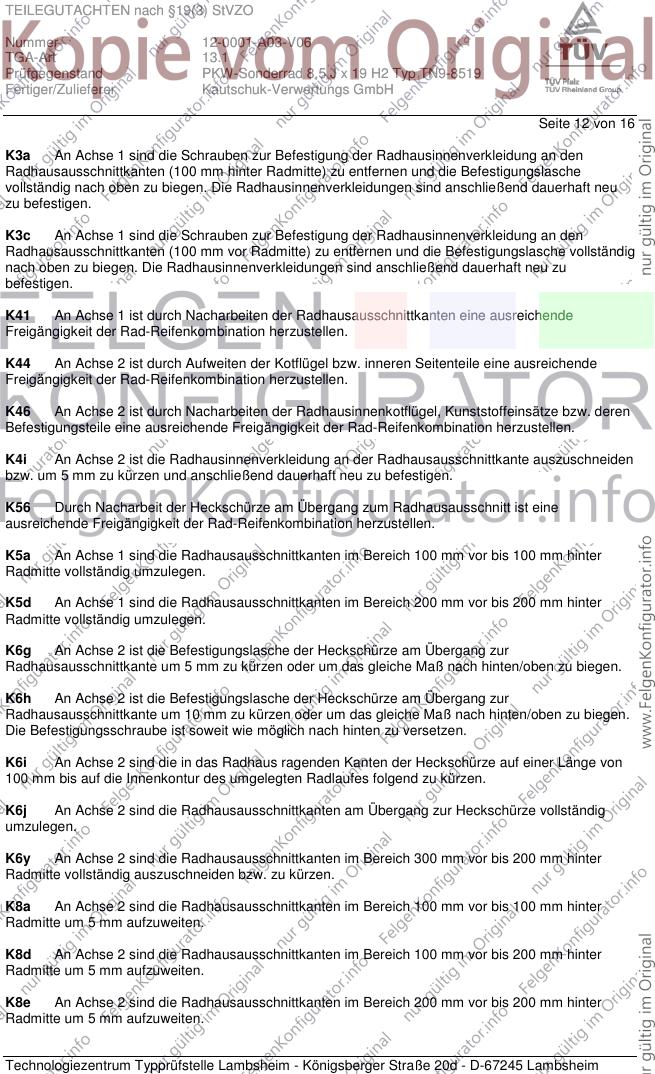

Seite 12 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

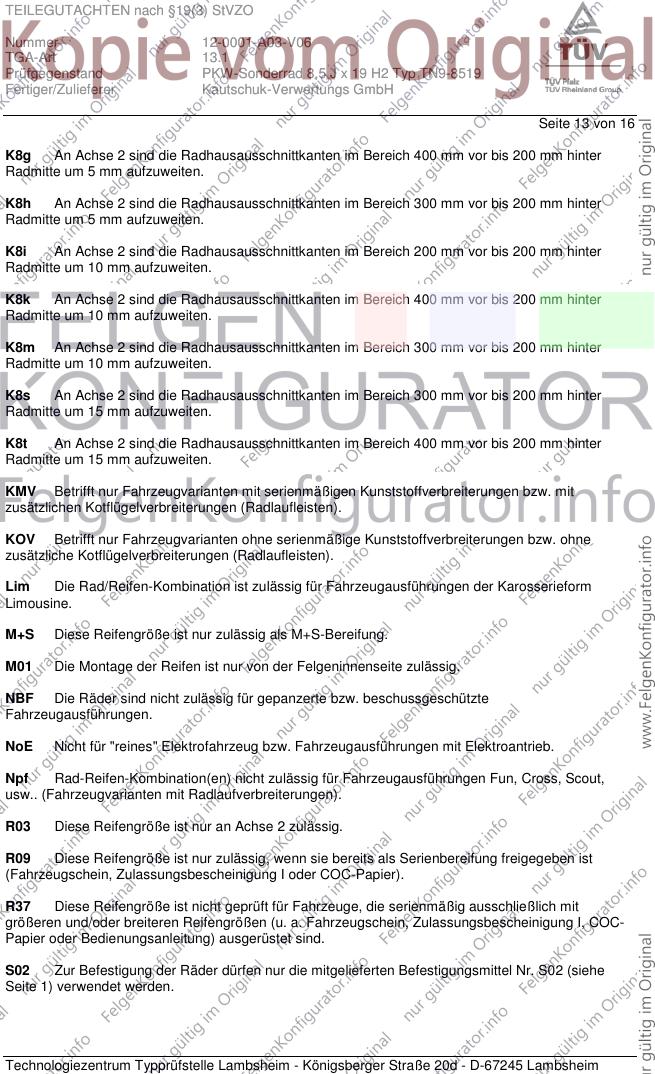

Seite 13 von 16
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

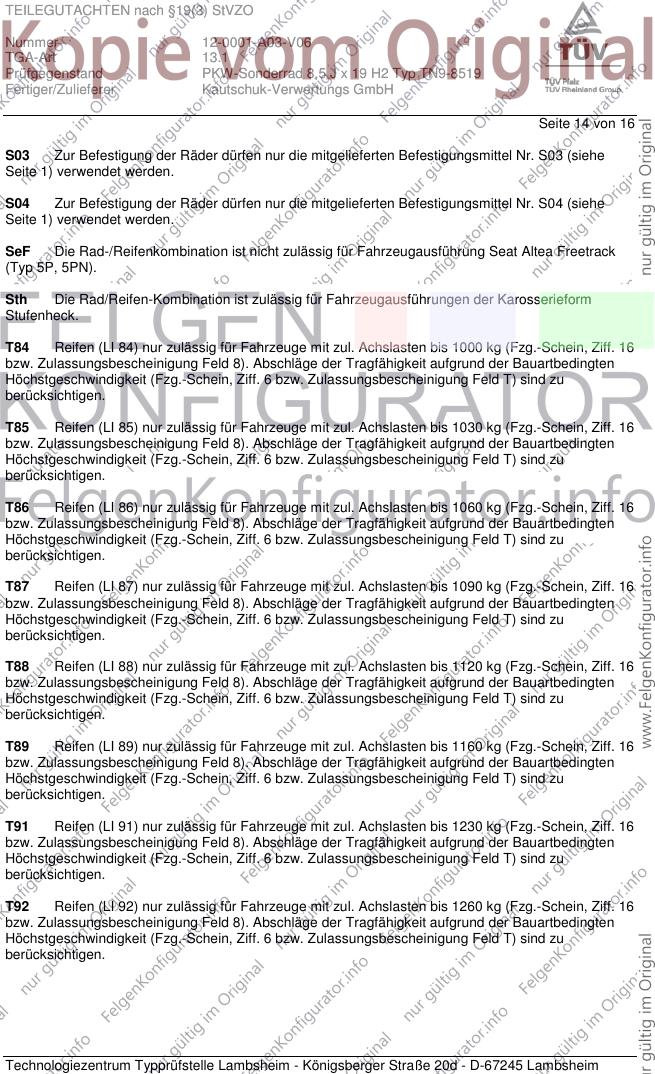

Seite 14 von 16
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0001-A03-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN9-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

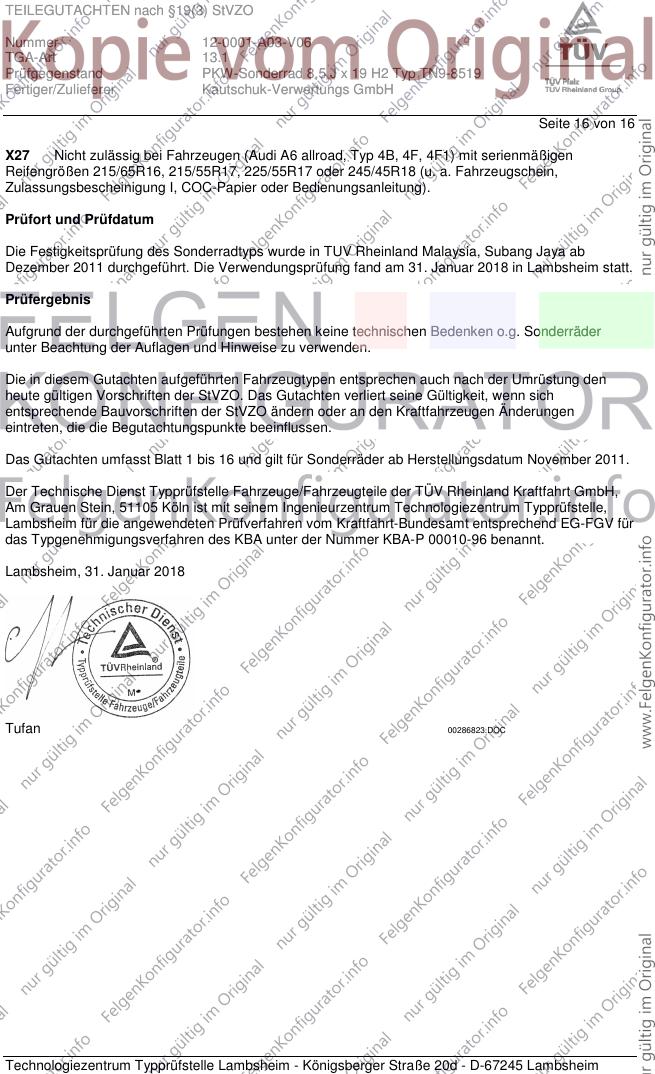

Seite 16 von 16
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
Dezember 2011 durchgeführt. Die Verwendungsprüfung fand am 31. Januar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Januar 2018
Tufan 00286823.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
