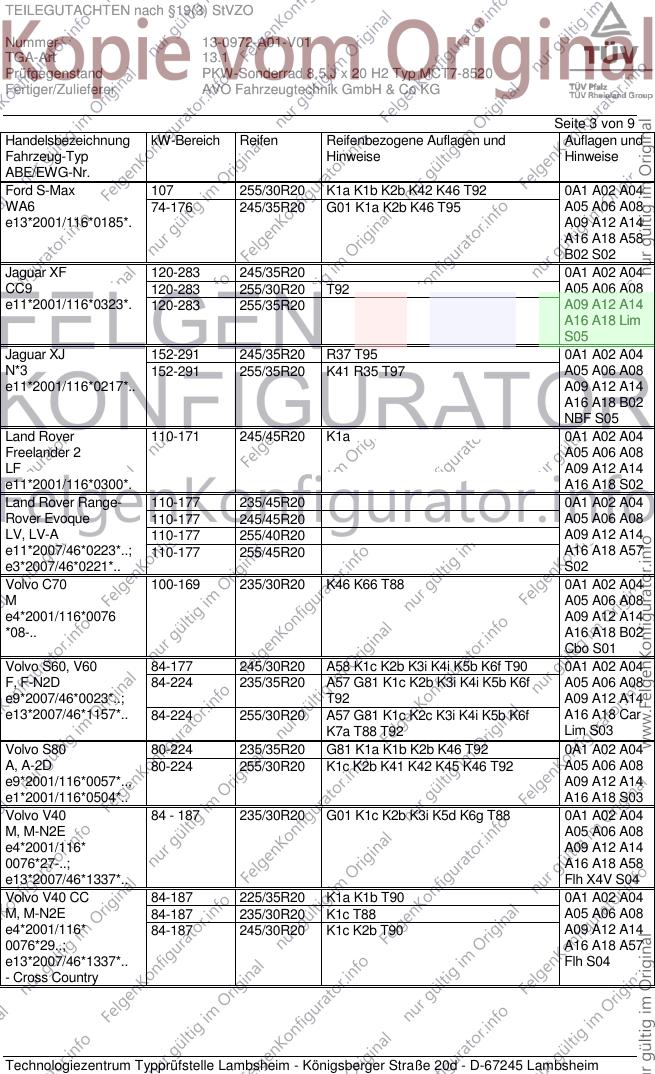

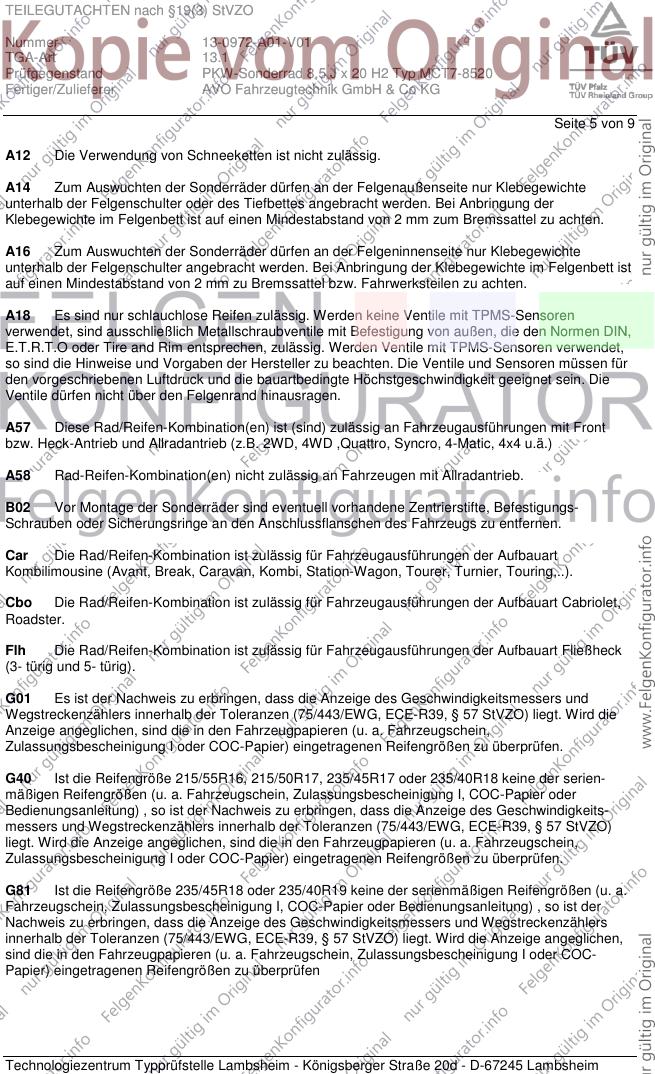

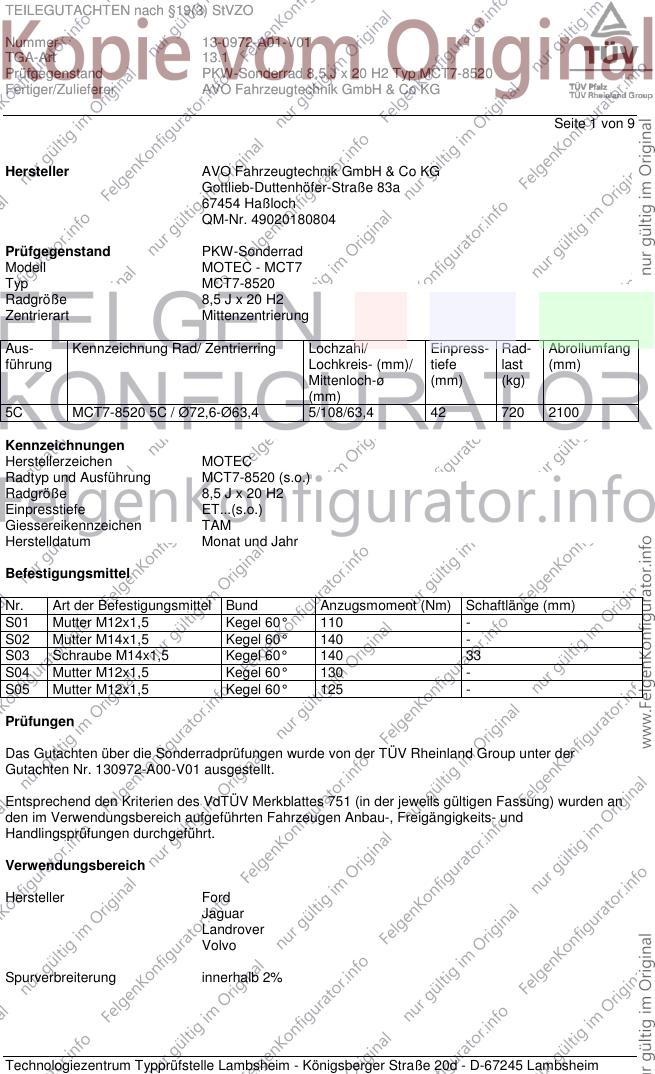

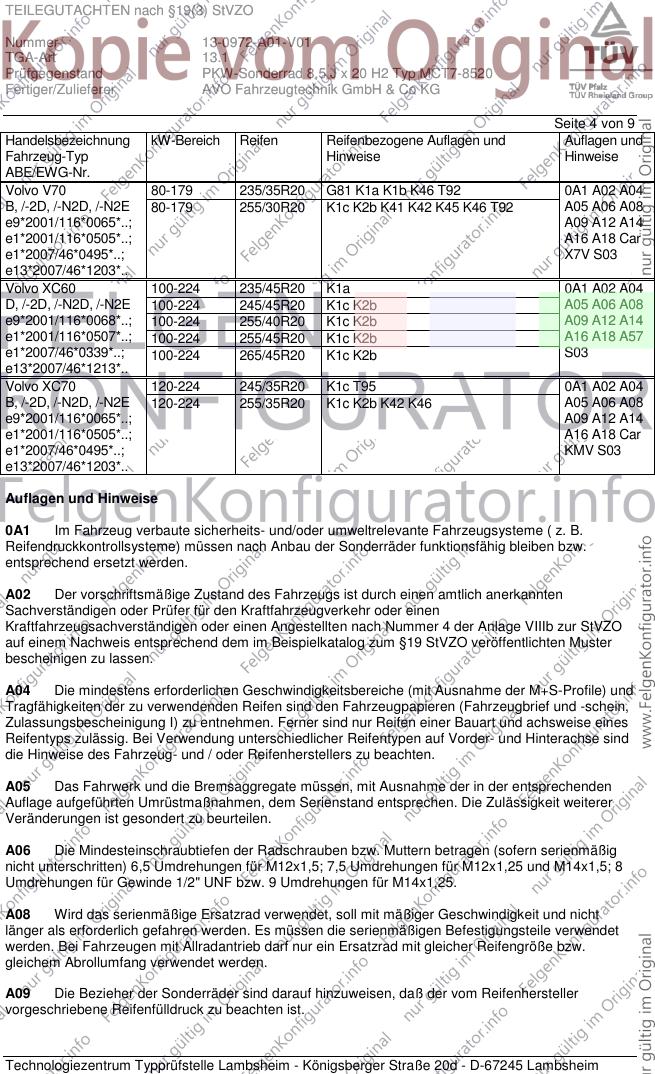

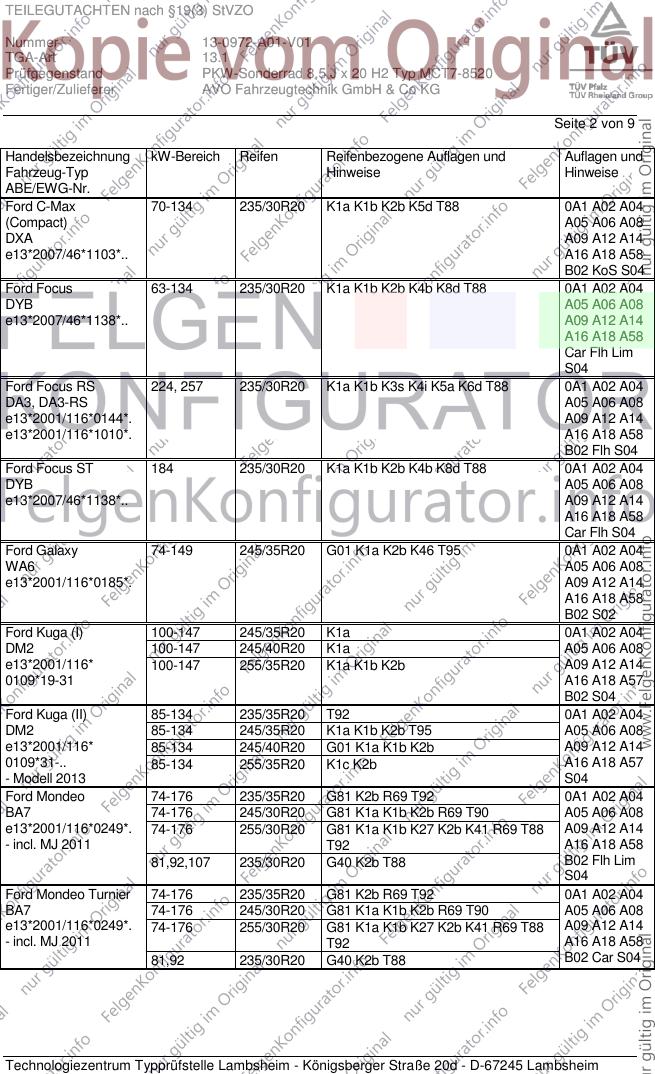

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 9
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT7
Typ MCT7-8520
Radgröße 8,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C MCT7-8520 5C / Ø72,6-Ø63,4 5/108/63,4 42 720 2100
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT7-8520 (s.o.)
Radgröße 8,5 J x 20 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M14x1,5 Kegel 60° 140 -
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 130972-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 70-134 235/30R20 K1a K1b K2b K5d T88 0A1 A02 A04
(Compact) A05 A06 A08
DXA A09 A12 A14
e13*2007/46*1103*.. A16 A18 A58
B02 KoS S04
Ford Focus 63-134 235/30R20 K1a K1b K2b K4b K8d T88 0A1 A02 A04
DYB A05 A06 A08
e13*2007/46*1138*.. A09 A12 A14
A16 A18 A58
Car Flh Lim
S04
Ford Focus RS 224, 257 235/30R20 K1a K1b K3s K4i K5a K6d T88 0A1 A02 A04
DA3, DA3-RS A05 A06 A08
e13*2001/116*0144*. A09 A12 A14
e13*2001/116*1010*. A16 A18 A58
B02 Flh S04
Ford Focus ST 184 235/30R20 K1a K1b K2b K4b K8d T88 0A1 A02 A04
DYB A05 A06 A08
e13*2007/46*1138*.. A09 A12 A14
A16 A18 A58
Car Flh S04
Ford Galaxy 74-149 245/35R20 G01 K1a K2b K46 T95 0A1 A02 A04
WA6 A05 A06 A08
e13*2001/116*0185*. A09 A12 A14
A16 A18 A58
B02 S02
Ford Kuga (I) 100-147 245/35R20 K1a 0A1 A02 A04
DM2 100-147 245/40R20 K1a A05 A06 A08
e13*2001/116* 100-147 255/35R20 K1a K1b K2b A09 A12 A14
0109*19-31 A16 A18 A57
B02 S04
Ford Kuga (II) 85-134 235/35R20 T92 0A1 A02 A04
DM2 85-134 245/35R20 K1a K1b K2b T95 A05 A06 A08
e13*2001/116* 85-134 245/40R20 G01 K1a K1b K2b A09 A12 A14
0109*31-.. 85-134 255/35R20 K1c K2b A16 A18 A57
- Modell 2013 S04
Ford Mondeo 74-176 235/35R20 G81 K2b R69 T92 0A1 A02 A04
BA7 74-176 245/30R20 G81 K1a K1b K2b R69 T90 A05 A06 A08
e13*2001/116*0249*. 74-176 255/30R20 G81 K1a K1b K27 K2b K41 R69 T88 A09 A12 A14
- incl. MJ 2011 T92 A16 A18 A58
81,92,107 235/30R20 G40 K2b T88 B02 Flh Lim
S04
Ford Mondeo Turnier 74-176 235/35R20 G81 K2b R69 T92 0A1 A02 A04
BA7 74-176 245/30R20 G81 K1a K1b K2b R69 T90 A05 A06 A08
e13*2001/116*0249*. 74-176 255/30R20 G81 K1a K1b K27 K2b K41 R69 T88 A09 A12 A14
- incl. MJ 2011 T92 A16 A18 A58
81,92 235/30R20 G40 K2b T88 B02 Car S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max 107 255/30R20 K1a K1b K2b K42 K46 T92 0A1 A02 A04
WA6 74-176 245/35R20 G01 K1a K2b K46 T95 A05 A06 A08
e13*2001/116*0185*. A09 A12 A14
A16 A18 A58
B02 S02
Jaguar XF 120-283 245/35R20 0A1 A02 A04
CC9 120-283 255/30R20 T92 A05 A06 A08
e11*2001/116*0323*. 120-283 255/35R20 A09 A12 A14
A16 A18 Lim
S05
Jaguar XJ 152-291 245/35R20 R37 T95 0A1 A02 A04
N*3 152-291 255/35R20 K41 R35 T97 A05 A06 A08
e11*2001/116*0217*.. A09 A12 A14
A16 A18 B02
NBF S05
Land Rover 110-171 245/45R20 K1a 0A1 A02 A04
Freelander 2 A05 A06 A08
LF A09 A12 A14
e11*2001/116*0300*. A16 A18 S02
Land Rover Range- 110-177 235/45R20 0A1 A02 A04
Rover Evoque 110-177 245/45R20 A05 A06 A08
LV, LV-A 110-177 255/40R20 A09 A12 A14
e11*2007/46*0223*..; 110-177 255/45R20 A16 A18 A57
e3*2007/46*0221*.. S02
Volvo C70 100-169 235/30R20 K46 K66 T88 0A1 A02 A04
M A05 A06 A08
e4*2001/116*0076 A09 A12 A14
*08-.. A16 A18 B02
Cbo S01
Volvo S60, V60 84-177 245/30R20 A58 K1c K2b K3i K4i K5b K6f T90 0A1 A02 A04
F, F-N2D 84-224 235/35R20 A57 G81 K1c K2b K3i K4i K5b K6f A05 A06 A08
e9*2007/46*0023*..; T92 A09 A12 A14
e13*2007/46*1157*.. 84-224 255/30R20 A57 G81 K1c K2c K3i K4i K5b K6f A16 A18 Car
K7a T88 T92 Lim S03
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K46 T92 0A1 A02 A04
A, A-2D 80-224 255/30R20 K1c K2b K41 K42 K45 K46 T92 A05 A06 A08
e9*2001/116*0057*.., A09 A12 A14
e1*2001/116*0504*.. A16 A18 S03
Volvo V40 84 - 187 235/30R20 G01 K1c K2b K3i K5d K6g T88 0A1 A02 A04
M, M-N2E A05 A06 A08
e4*2001/116* A09 A12 A14
0076*27-..; A16 A18 A58
e13*2007/46*1337*.. Flh X4V S04
Volvo V40 CC 84-187 225/35R20 K1a K1b T90 0A1 A02 A04
M, M-N2E 84-187 235/30R20 K1c T88 A05 A06 A08
e4*2001/116* 84-187 245/30R20 K1c K2b T90 A09 A12 A14
0076*29..; A16 A18 A57
e13*2007/46*1337*.. Flh S04
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70 80-179 235/35R20 G81 K1a K1b K46 T92 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-179 255/30R20 K1c K2b K41 K42 K45 K46 T92 A05 A06 A08
e9*2001/116*0065*..; A09 A12 A14
e1*2001/116*0505*..; A16 A18 Car
e1*2007/46*0495*..; X7V S03
e13*2007/46*1203*..
Volvo XC60 100-224 235/45R20 K1a 0A1 A02 A04
D, /-2D, /-N2D, /-N2E 100-224 245/45R20 K1c K2b A05 A06 A08
e9*2001/116*0068*..; 100-224 255/40R20 K1c K2b A09 A12 A14
e1*2001/116*0507*..; 100-224 255/45R20 K1c K2b A16 A18 A57
e1*2007/46*0339*..; 100-224 265/45R20 K1c K2b S03
e13*2007/46*1213*..
Volvo XC70 120-224 245/35R20 K1c T95 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c K2b K42 K46 A05 A06 A08
e9*2001/116*0065*..; A09 A12 A14
e1*2001/116*0505*..; A16 A18 Car
e1*2007/46*0495*..; KMV S03
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 9
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 9

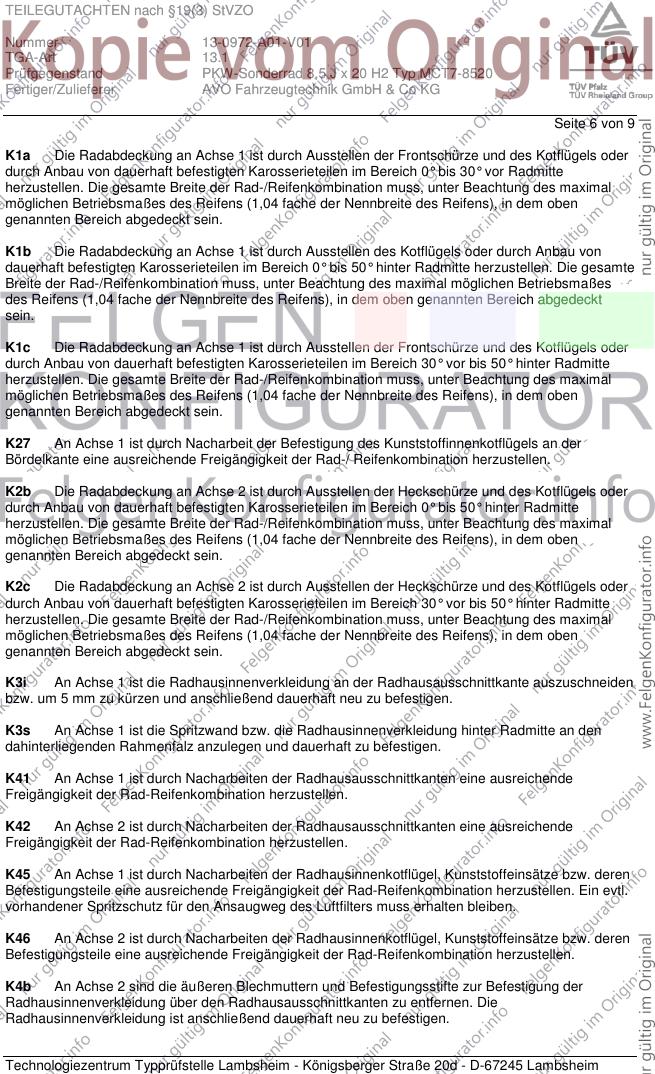

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 9

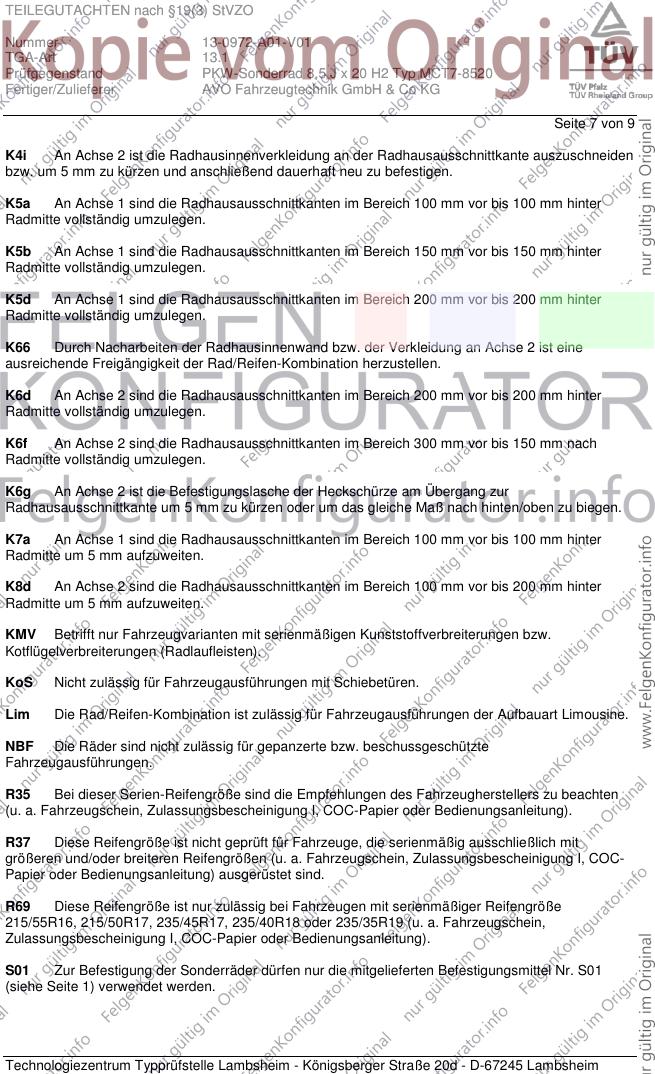

K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 9

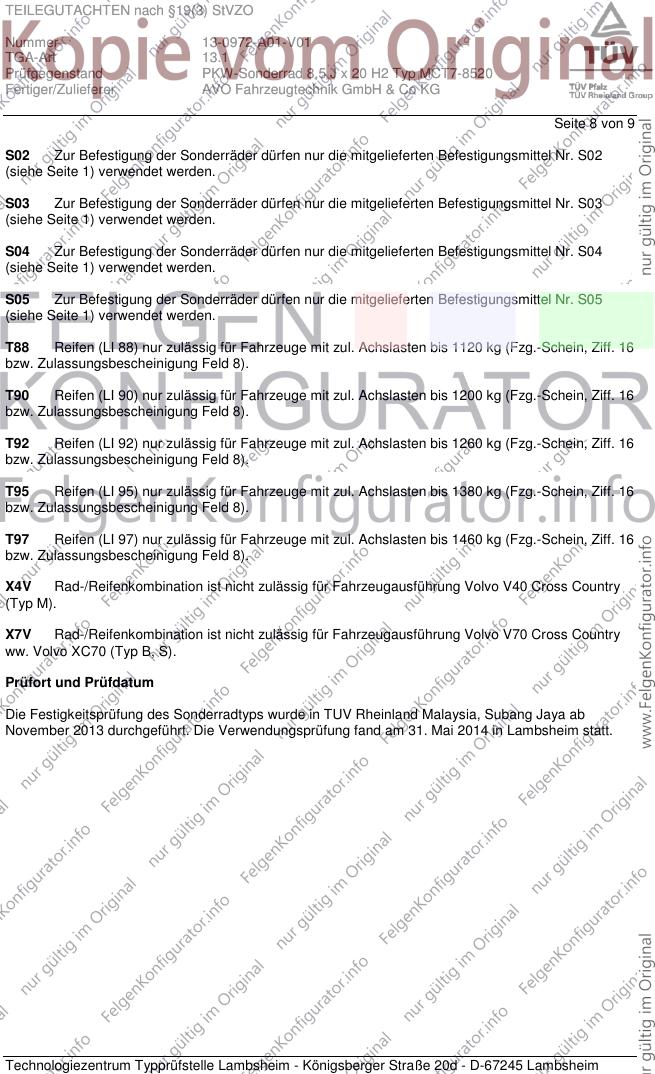

S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
November 2013 durchgeführt. Die Verwendungsprüfung fand am 31. Mai 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0972-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ MCT7-8520
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Mai 2014
Tufan 00212072.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
