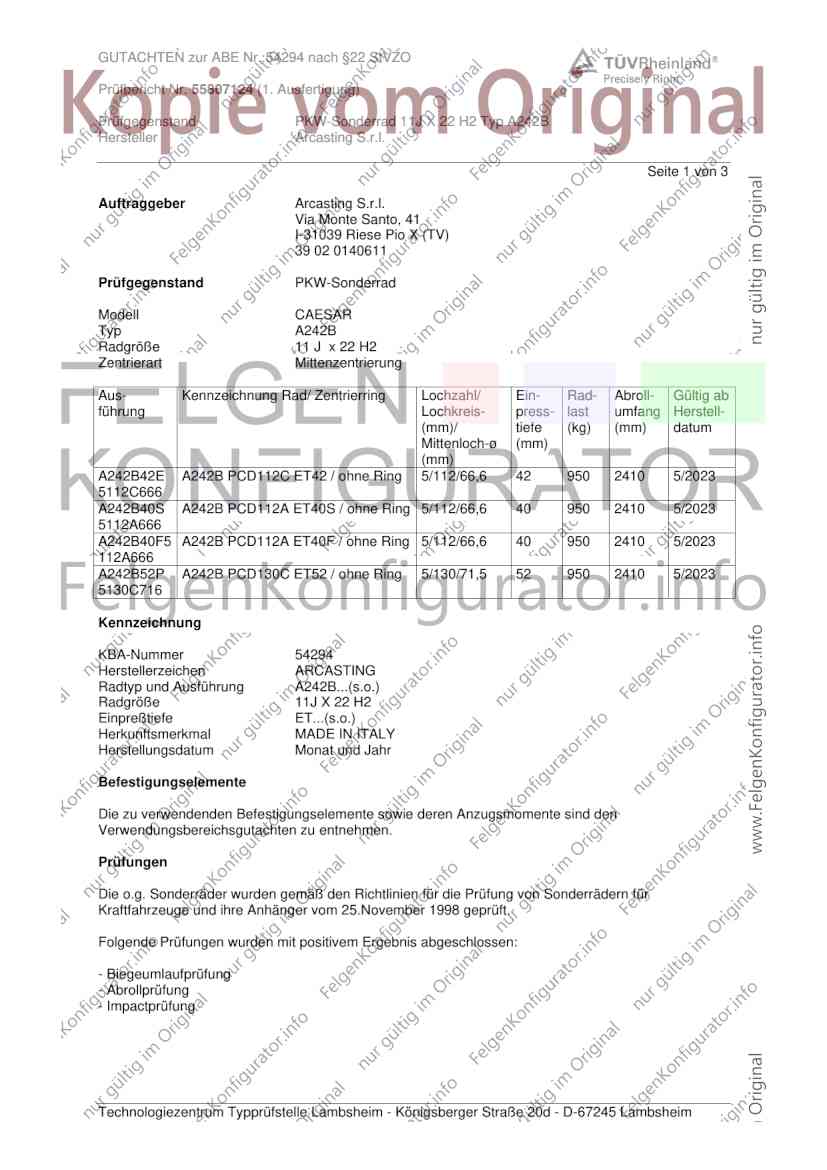

GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 1 von 3
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell CAESAR
Typ A242B
Radgröße 11 J x 22 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
A242B42E A242B PCD112C ET42 / ohne Ring 5/112/66,6 42 950 2410 5/2023
5112C666
A242B40S A242B PCD112A ET40S / ohne Ring 5/112/66,6 40 950 2410 5/2023
5112A666
A242B40F5 A242B PCD112A ET40F / ohne Ring 5/112/66,6 40 950 2410 5/2023
112A666
A242B52P A242B PCD130C ET52 / ohne Ring 5/130/71,5 52 950 2410 5/2023
5130C716
Kennzeichnung
KBA-Nummer 54294
Herstellerzeichen ARCASTING
Radtyp und Ausführung A242B...(s.o.)
Radgröße 11J X 22 H2
Einpreßtiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
A242B4 5/112 40 950 2410 FE 08/2023- TRI Pogliano Milanese
0F5112 05/2024
A666
A242B4 5/112 42 950 2410 FE 05/2024 TRI Pogliano Milanese
2E5112
C666
A242B5 5/130 52 950 2410 FE 08/2023- TRI Pogliano Milanese
2P5130 05/2024
C716
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
A242B4 5/112 40 950 275/40R22 08/2023 TRI Pogliano Milanese
0F5112
A666
A242B5 5/130 52 950 275/40R22 08/2023 TRI Pogliano Milanese
2P5130
C716
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
A242B4 5/112 40 950 325/55R22 FE 05/2024 TRI Pogliano Milanese
0F5112
A666
A242B5 5/130 52 950 325/55R22 FE 05/2024 TRI Pogliano Milanese
2P5130
C716
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 3 von 3
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung A242B40F5112A666 betrug 18,58 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle testdaten) durchgeführt.
Hinweise zum Sonderrad
Für die Sonderradausführung A242B40S5112A666 wurde kein Verwendungsbereich festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 19.04.2024
Radzeichnung A242B_22110_K5-01 22.03.2023
mit Änderung vom 03.04.2024
Befestigungsmittelzeichnung B_D-14 22.03.2006
mit Änderung vom 11.07.2023
Nabenkappenzeichnung E_ART.34 03.05.2022
Nabenkappenzeichnung F_M57 03.05.2021
Nabenkappenzeichnung P_F-309.09/11 03.05.2022
Nabenkappenzeichnung CAP001-01 22.03.2006
mit Änderung vom 13.11.2018
Verwendungen Anlagen 1-3 02.07.2024
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juli 2024
Pohl 00430149.DOC
