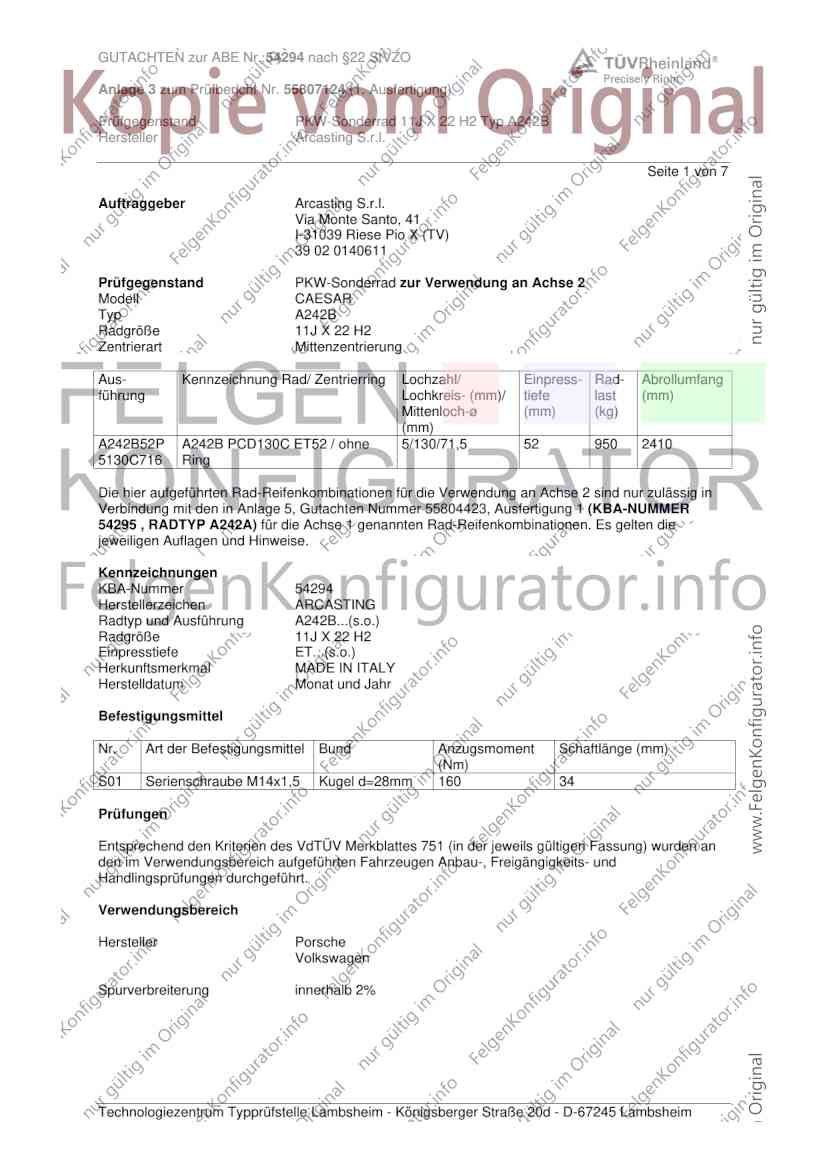

GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 1 von 7
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell CAESAR
Typ A242B
Radgröße 11J X 22 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A242B52P A242B PCD130C ET52 / ohne 5/130/71,5 52 950 2410
5130C716 Ring
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 5, Gutachten Nummer 55804423, Ausfertigung 1 (KBA-NUMMER
54295 , RADTYP A242A) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die
jeweiligen Auflagen und Hinweise.
Kennzeichnungen
KBA-Nummer 54294
Herstellerzeichen ARCASTING
Radtyp und Ausführung A242B...(s.o.)
Radgröße 11J X 22 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S01 Serienschraube M14x1,5 Kugel d=28mm 160 34
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 2 von 7

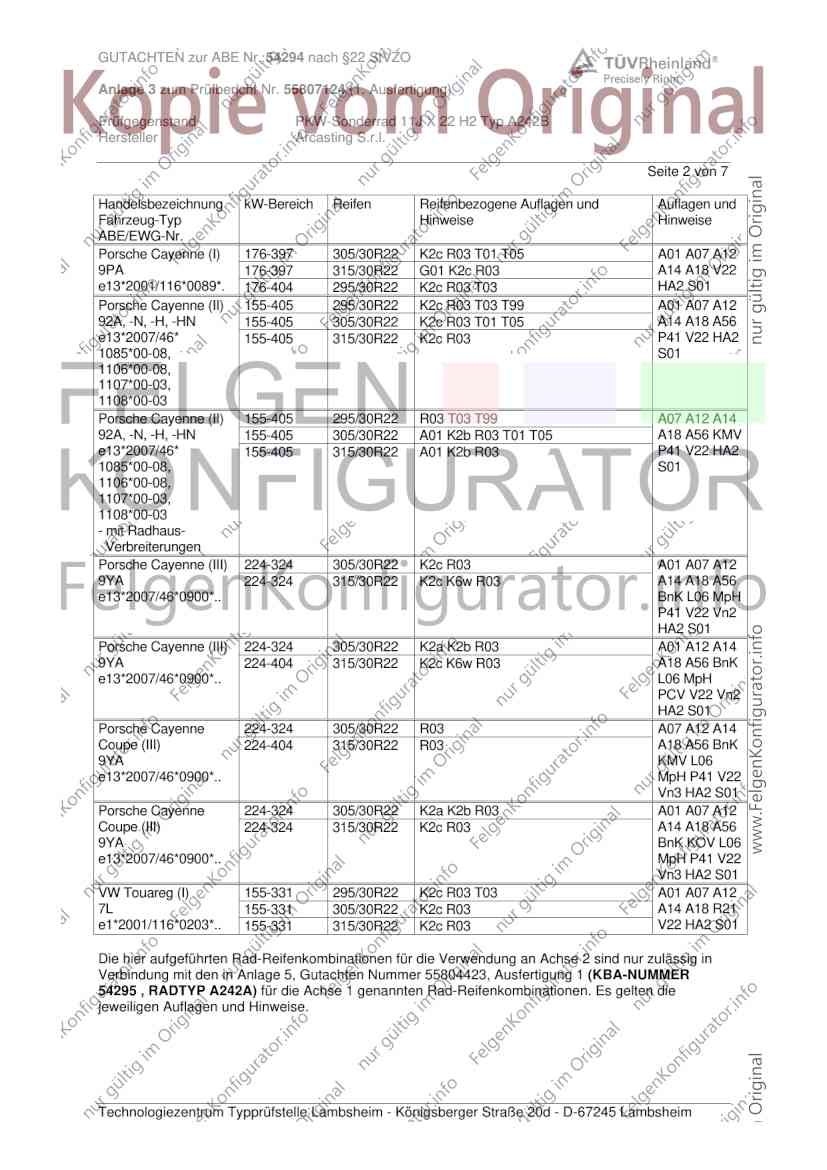

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Porsche Cayenne (I) 176-397 305/30R22 K2c R03 T01 T05 A01 A07 A12
9PA 176-397 315/30R22 G01 K2c R03 A14 A18 V22
e13*2001/116*0089*. 176-404 295/30R22 K2c R03 T03 HA2 S01
Porsche Cayenne (II) 155-405 295/30R22 K2c R03 T03 T99 A01 A07 A12
92A, -N, -H, -HN 155-405 305/30R22 K2c R03 T01 T05 A14 A18 A56
e13*2007/46* 155-405 315/30R22 K2c R03 P41 V22 HA2
1085*00-08, S01
1106*00-08,
1107*00-03,
1108*00-03
Porsche Cayenne (II) 155-405 295/30R22 R03 T03 T99 A07 A12 A14
92A, -N, -H, -HN 155-405 305/30R22 A01 K2b R03 T01 T05 A18 A56 KMV
e13*2007/46* 155-405 315/30R22 A01 K2b R03 P41 V22 HA2
1085*00-08, S01
1106*00-08,
1107*00-03,
1108*00-03
- mit Radhaus-
Verbreiterungen
Porsche Cayenne (III) 224-324 305/30R22 K2c R03 A01 A07 A12
9YA 224-324 315/30R22 K2c K6w R03 A14 A18 A56
e13*2007/46*0900*.. BnK L06 MpH
P41 V22 Vn2
HA2 S01
Porsche Cayenne (III) 224-324 305/30R22 K2a K2b R03 A01 A12 A14
9YA 224-404 315/30R22 K2c K6w R03 A18 A56 BnK
e13*2007/46*0900*.. L06 MpH
PCV V22 Vn2
HA2 S01
Porsche Cayenne 224-324 305/30R22 R03 A07 A12 A14
Coupe (III) 224-404 315/30R22 R03 A18 A56 BnK
9YA KMV L06
e13*2007/46*0900*.. MpH P41 V22
Vn3 HA2 S01
Porsche Cayenne 224-324 305/30R22 K2a K2b R03 A01 A07 A12
Coupe (III) 224-324 315/30R22 K2c R03 A14 A18 A56
9YA BnK KOV L06
e13*2007/46*0900*.. MpH P41 V22
Vn3 HA2 S01
VW Touareg (I) 155-331 295/30R22 K2c R03 T03 A01 A07 A12
7L 155-331 305/30R22 K2c R03 A14 A18 R21
e1*2001/116*0203*.. 155-331 315/30R22 K2c R03 V22 HA2 S01
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 5, Gutachten Nummer 55804423, Ausfertigung 1 (KBA-NUMMER
54295 , RADTYP A242A) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die
jeweiligen Auflagen und Hinweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 3 von 7

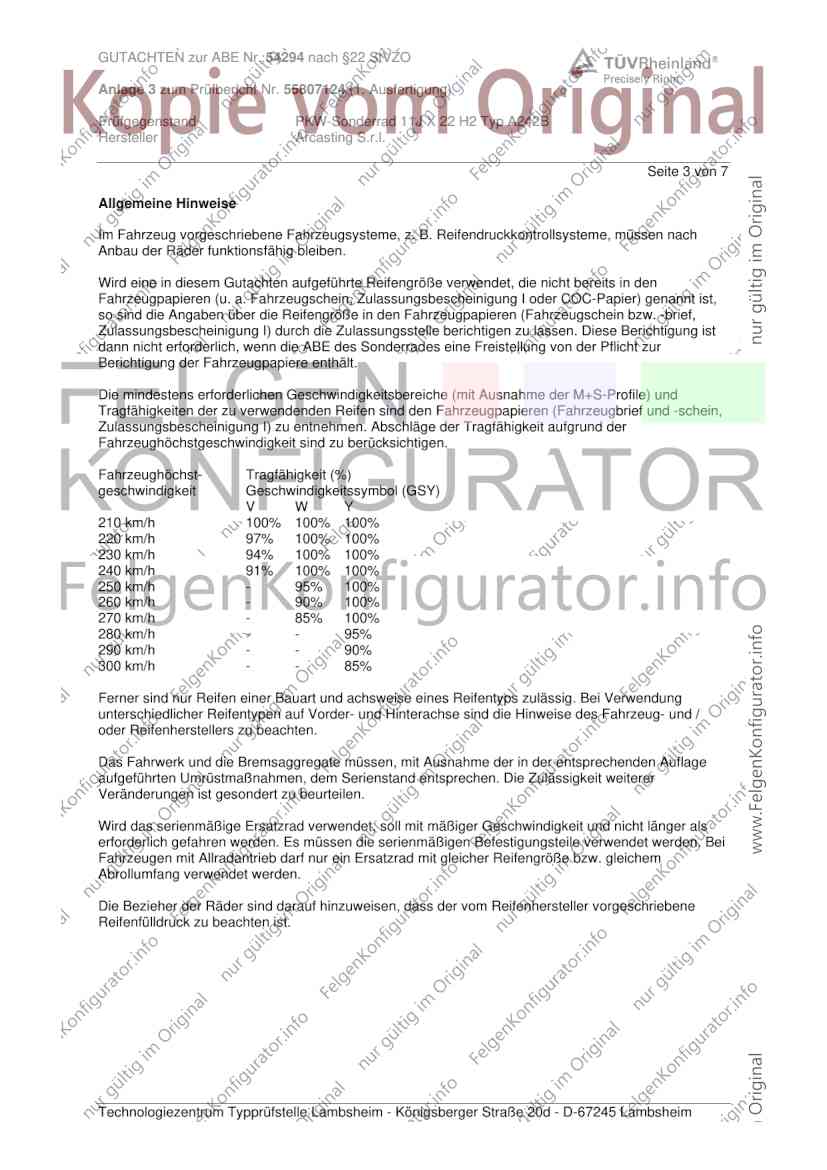

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 4 von 7

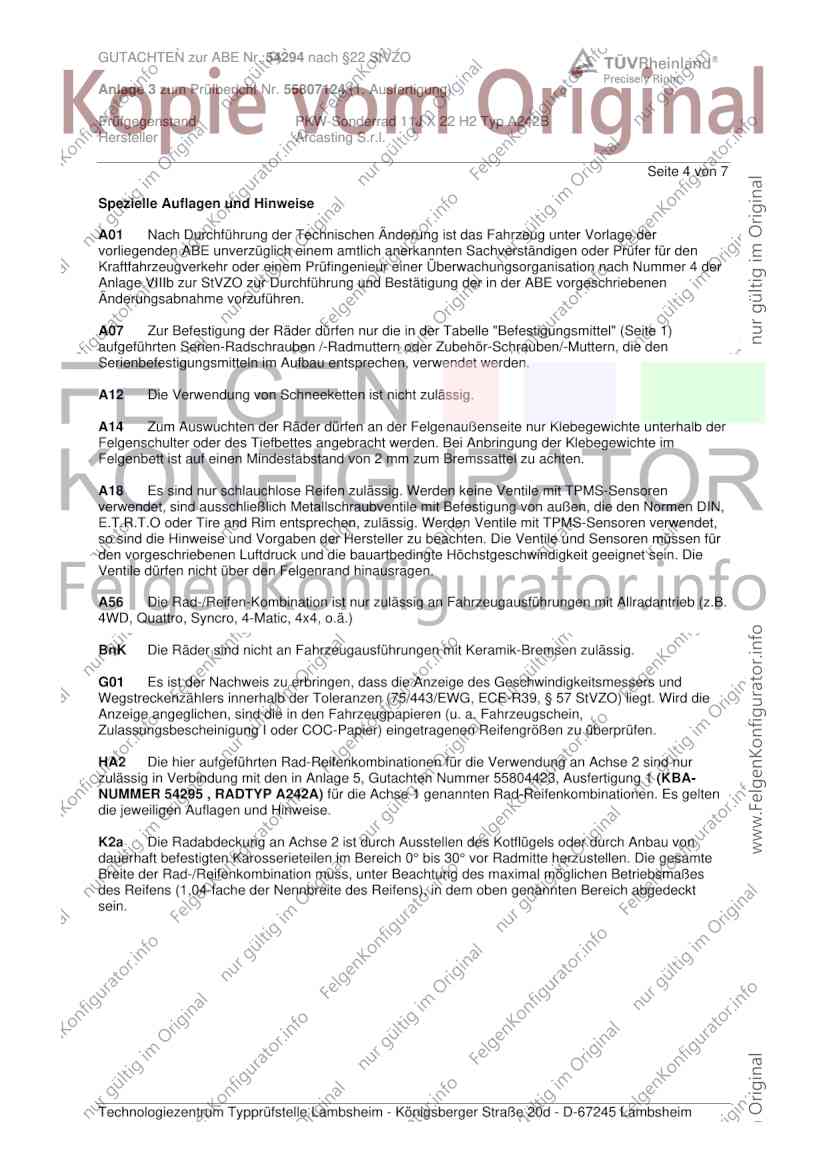

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit den in Anlage 5, Gutachten Nummer 55804423, Ausfertigung 1 (KBA-
NUMMER 54295 , RADTYP A242A) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten
die jeweiligen Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 5 von 7

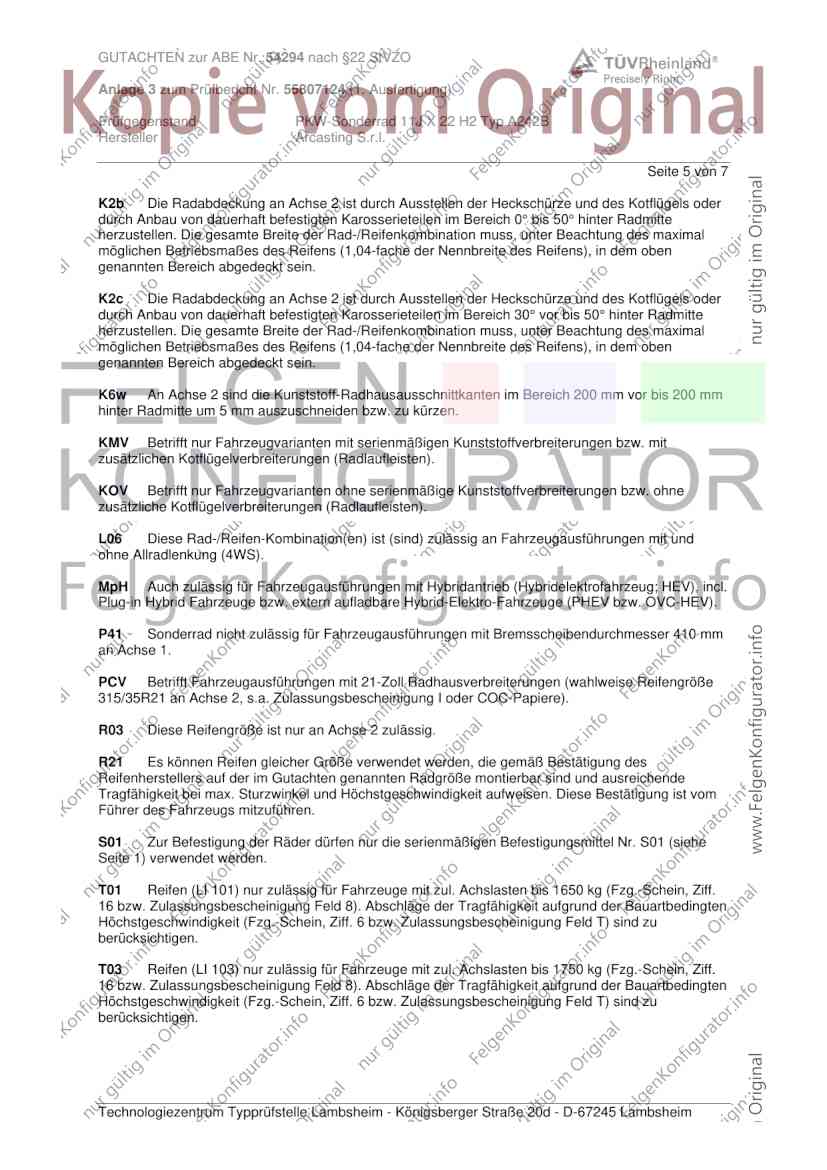

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
P41 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 410 mm
an Achse 1.
PCV Betrifft Fahrzeugausführungen mit 21-Zoll Radhausverbreiterungen (wahlweise Reifengröße
315/35R21 an Achse 2, s.a. Zulassungsbescheinigung I oder COC-Papiere).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 6 von 7

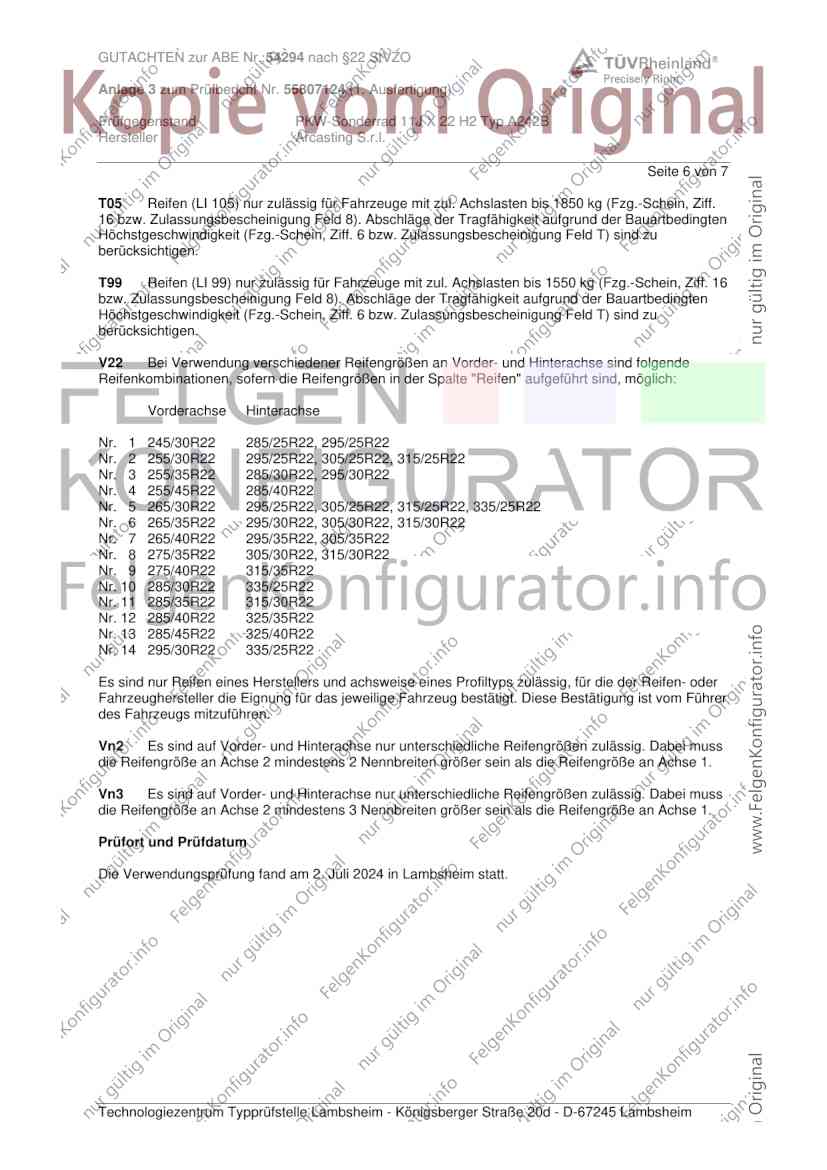

T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V22 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R22 285/25R22, 295/25R22
Nr. 2 255/30R22 295/25R22, 305/25R22, 315/25R22
Nr. 3 255/35R22 285/30R22, 295/30R22
Nr. 4 255/45R22 285/40R22
Nr. 5 265/30R22 295/25R22, 305/25R22, 315/25R22, 335/25R22
Nr. 6 265/35R22 295/30R22, 305/30R22, 315/30R22
Nr. 7 265/40R22 295/35R22, 305/35R22
Nr. 8 275/35R22 305/30R22, 315/30R22
Nr. 9 275/40R22 315/35R22
Nr. 10 285/30R22 335/25R22
Nr. 11 285/35R22 315/30R22
Nr. 12 285/40R22 325/35R22
Nr. 13 285/45R22 325/40R22
Nr. 14 295/30R22 335/25R22
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Vn3 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 3 Nennbreiten größer sein als die Reifengröße an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Juli 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54294 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55807124 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11J X 22 H2 Typ A242B
Hersteller Arcasting S.r.l.
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Mai 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juli 2024
Pohl 00430147.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
