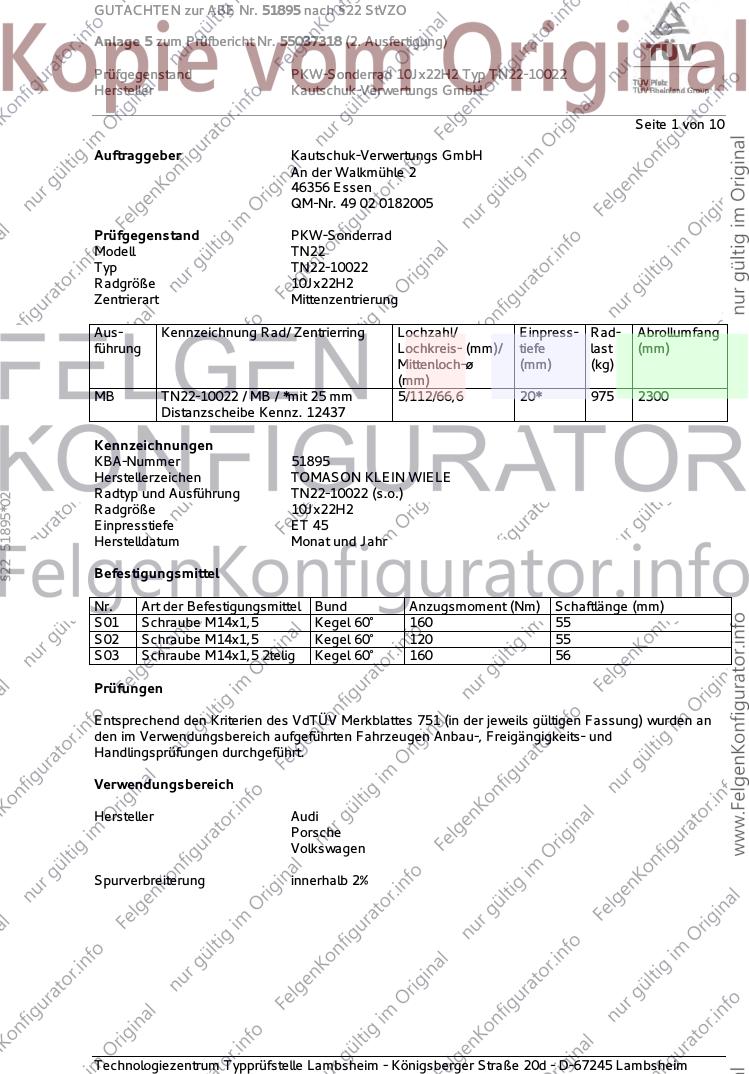

GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 10
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN22
Typ TN22-10022
Radgröße 10Jx22H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB TN22-10022 / MB / *mit 25 mm 5/112/66,6 20* 975 2300
Distanzscheibe Kennz. 12437
Kennzeichnungen
KBA-Nummer 51895
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN22-10022 (s.o.)
§22 51895*02
Radgröße 10Jx22H2
Einpresstiefe ET 45
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 160 55
S02 Schraube M14x1,5 Kegel 60° 120 55
S03 Schraube M14x1,5 2telig Kegel 60° 160 56
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH

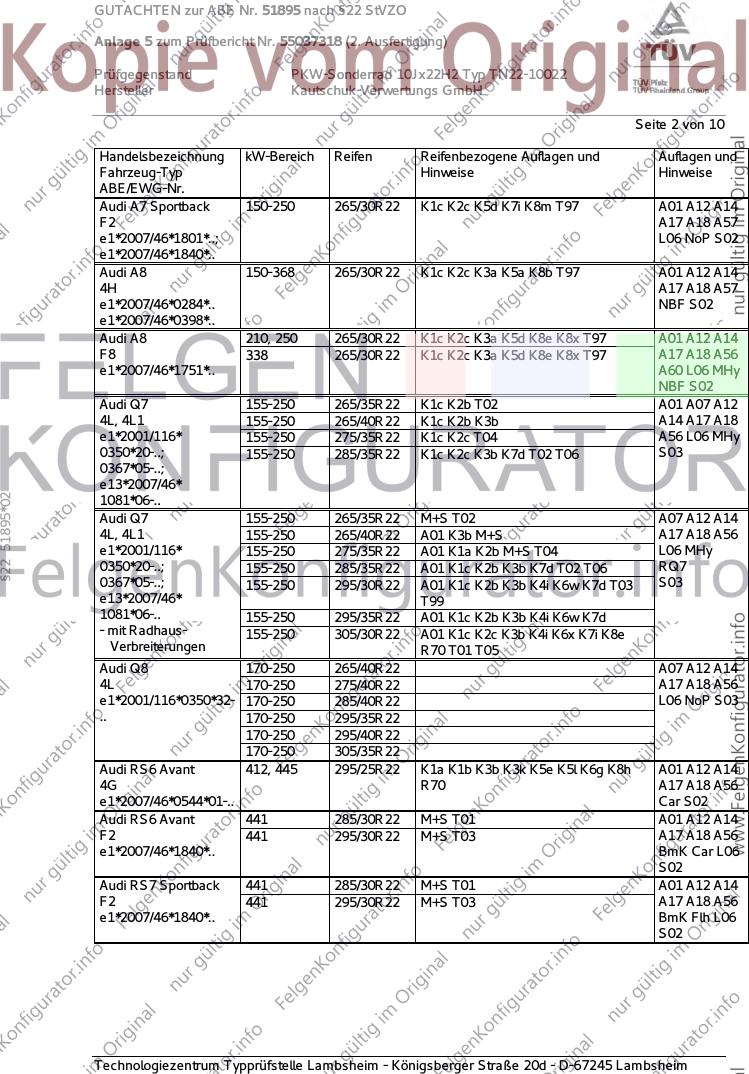

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A7 Sportback 150-250 265/30R22 K1c K2c K5d K7i K8m T97 A01 A12 A14
F2 A17 A18 A57
e1*2007/46*1801*..; L06 NoP S02
e1*2007/46*1840*..
Audi A8 150-368 265/30R22 K1c K2c K3a K5a K8b T97 A01 A12 A14
4H A17 A18 A57
e1*2007/46*0284*.. NBF S02
e1*2007/46*0398*..
Audi A8 210, 250 265/30R22 K1c K2c K3a K5d K8e K8x T97 A01 A12 A14
F8 338 265/30R22 K1c K2c K3a K5d K8e K8x T97 A17 A18 A56
e1*2007/46*1751*.. A60 L06 MHy
NBF S02
Audi Q7 155-250 265/35R22 K1c K2b T02 A01 A07 A12
4L, 4L1 155-250 265/40R22 K1c K2b K3b A14 A17 A18
e1*2001/116* 155-250 275/35R22 K1c K2c T04 A56 L06 MHy
0350*20-..; 155-250 285/35R22 K1c K2c K3b K7d T02 T06 S03
0367*05-..;
e13*2007/46*
§22 51895*02
1081*06-..
Audi Q7 155-250 265/35R22 M+S T02 A07 A12 A14
4L, 4L1 155-250 265/40R22 A01 K3b M+S A17 A18 A56
e1*2001/116* 155-250 275/35R22 A01 K1a K2b M+S T04 L06 MHy
0350*20-..; 155-250 285/35R22 A01 K1c K2b K3b K7d T02 T06 RQ7
0367*05-..; 155-250 295/30R22 A01 K1c K2b K3b K4i K6w K7d T03 S03
e13*2007/46* T99
1081*06-.. 155-250 295/35R22 A01 K1c K2b K3b K4i K6w K7d
- mit Radhaus- 155-250 305/30R22 A01 K1c K2c K3b K4i K6x K7i K8e
Verbreiterungen R70 T01 T05
Audi Q8 170-250 265/40R22 A07 A12 A14
4L 170-250 275/40R22 A17 A18 A56
e1*2001/116*0350*32- 170-250 285/40R22 L06 NoP S03
.. 170-250 295/35R22
170-250 295/40R22
170-250 305/35R22
Audi RS6 Avant 412, 445 295/25R22 K1a K1b K3b K3k K5e K5l K6g K8h A01 A12 A14
4G R70 A17 A18 A56
e1*2007/46*0544*01-.. Car S02
Audi RS6 Avant 441 285/30R22 M+S T01 A01 A12 A14
F2 441 295/30R22 M+S T03 A17 A18 A56
e1*2007/46*1840*.. BmK Car L06
S02
Audi RS7 Sportback 441 285/30R22 M+S T01 A01 A12 A14
F2 441 295/30R22 M+S T03 A17 A18 A56
e1*2007/46*1840*.. BmK Flh L06
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

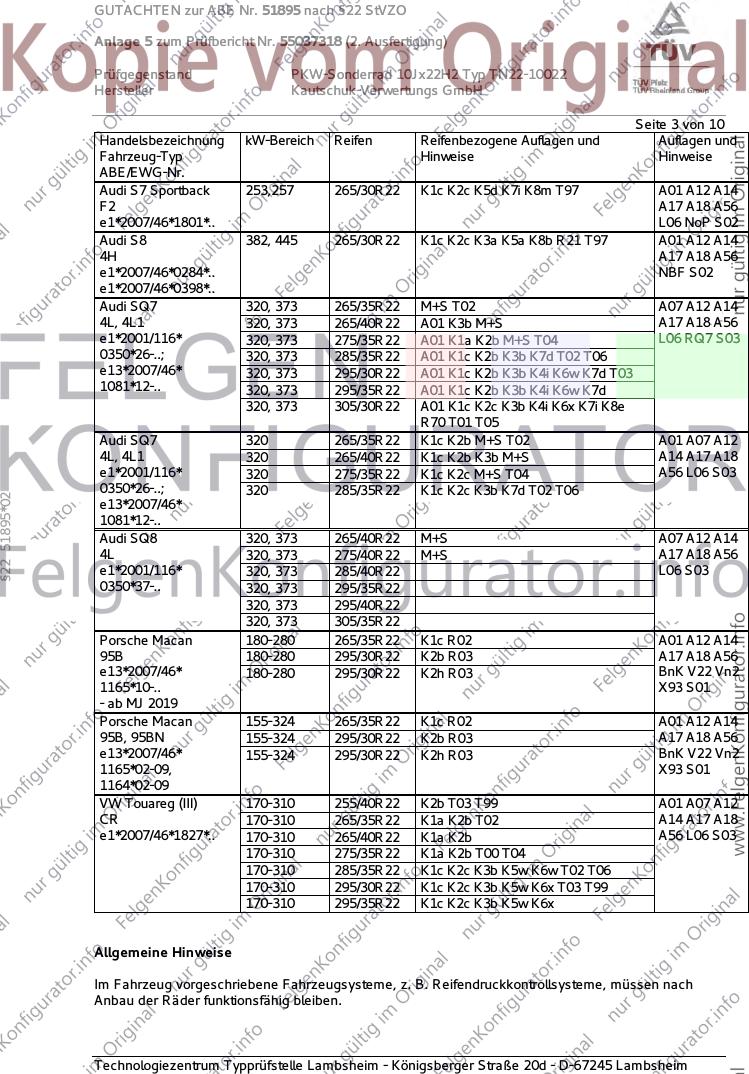

GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S7 Sportback 253,257 265/30R22 K1c K2c K5d K7i K8m T97 A01 A12 A14
F2 A17 A18 A56
e1*2007/46*1801*.. L06 NoP S02
Audi S8 382, 445 265/30R22 K1c K2c K3a K5a K8b R21 T97 A01 A12 A14
4H A17 A18 A56
e1*2007/46*0284*.. NBF S02
e1*2007/46*0398*..
Audi SQ7 320, 373 265/35R22 M+S T02 A07 A12 A14
4L, 4L1 320, 373 265/40R22 A01 K3b M+S A17 A18 A56
e1*2001/116* 320, 373 275/35R22 A01 K1a K2b M+S T04 L06 RQ7 S03
0350*26-..; 320, 373 285/35R22 A01 K1c K2b K3b K7d T02 T06
e13*2007/46* 320, 373 295/30R22 A01 K1c K2b K3b K4i K6w K7d T03
1081*12-.. 320, 373 295/35R22 A01 K1c K2b K3b K4i K6w K7d
320, 373 305/30R22 A01 K1c K2c K3b K4i K6x K7i K8e
R70 T01 T05
Audi SQ7 320 265/35R22 K1c K2b M+S T02 A01 A07 A12
4L, 4L1 320 265/40R22 K1c K2b K3b M+S A14 A17 A18
e1*2001/116* 320 275/35R22 K1c K2c M+S T04 A56 L06 S03
0350*26-..; 320 285/35R22 K1c K2c K3b K7d T02 T06
§22 51895*02
e13*2007/46*
1081*12-..
Audi SQ8 320, 373 265/40R22 M+S A07 A12 A14
4L 320, 373 275/40R22 M+S A17 A18 A56
e1*2001/116* 320, 373 285/40R22 L06 S03
0350*37-.. 320, 373 295/35R22
320, 373 295/40R22
320, 373 305/35R22
Porsche Macan 180-280 265/35R22 K1c R02 A01 A12 A14
95B 180-280 295/30R22 K2b R03 A17 A18 A56
e13*2007/46* 180-280 295/30R22 K2h R03 BnK V22 Vn2
1165*10-.. X93 S01
- ab MJ 2019
Porsche Macan 155-324 265/35R22 K1c R02 A01 A12 A14
95B, 95BN 155-324 295/30R22 K2b R03 A17 A18 A56
e13*2007/46* 155-324 295/30R22 K2h R03 BnK V22 Vn2
1165*02-09, X93 S01
1164*02-09
VW Touareg (III) 170-310 255/40R22 K2b T03 T99 A01 A07 A12
CR 170-310 265/35R22 K1a K2b T02 A14 A17 A18
e1*2007/46*1827*.. 170-310 265/40R22 K1a K2b A56 L06 S03
170-310 275/35R22 K1a K2b T00 T04
170-310 285/35R22 K1c K2c K3b K5w K6w T02 T06
170-310 295/30R22 K1c K2c K3b K5w K6x T03 T99
170-310 295/35R22 K1c K2c K3b K5w K6x
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 10

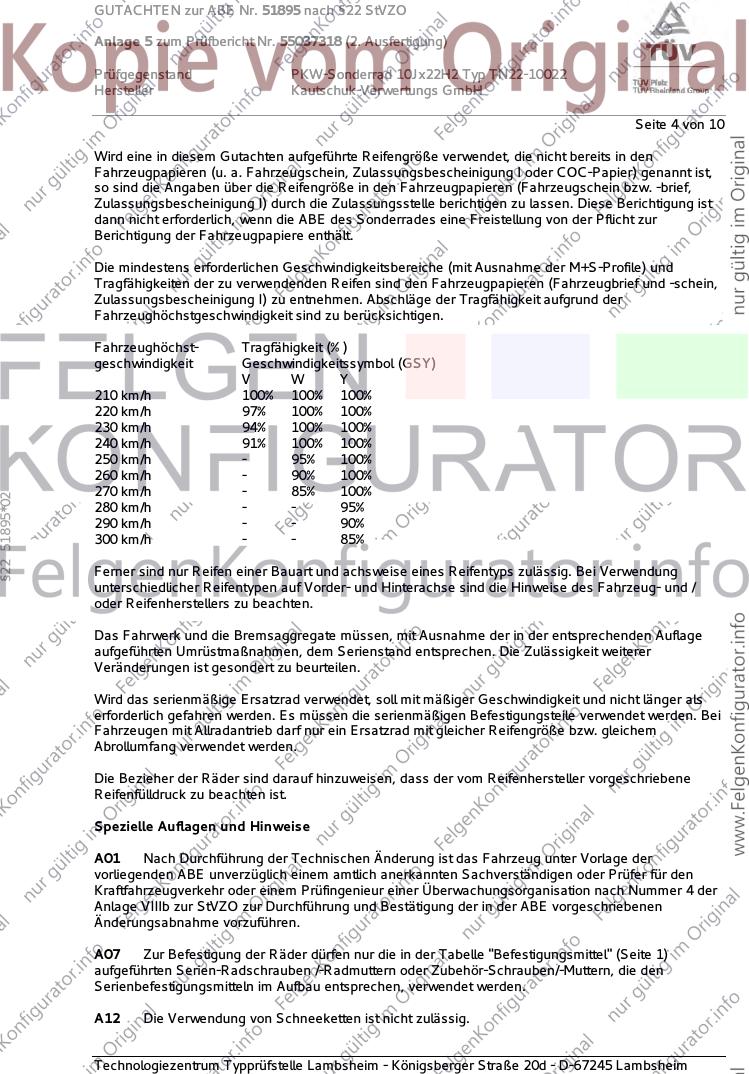

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
§22 51895*02
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 10

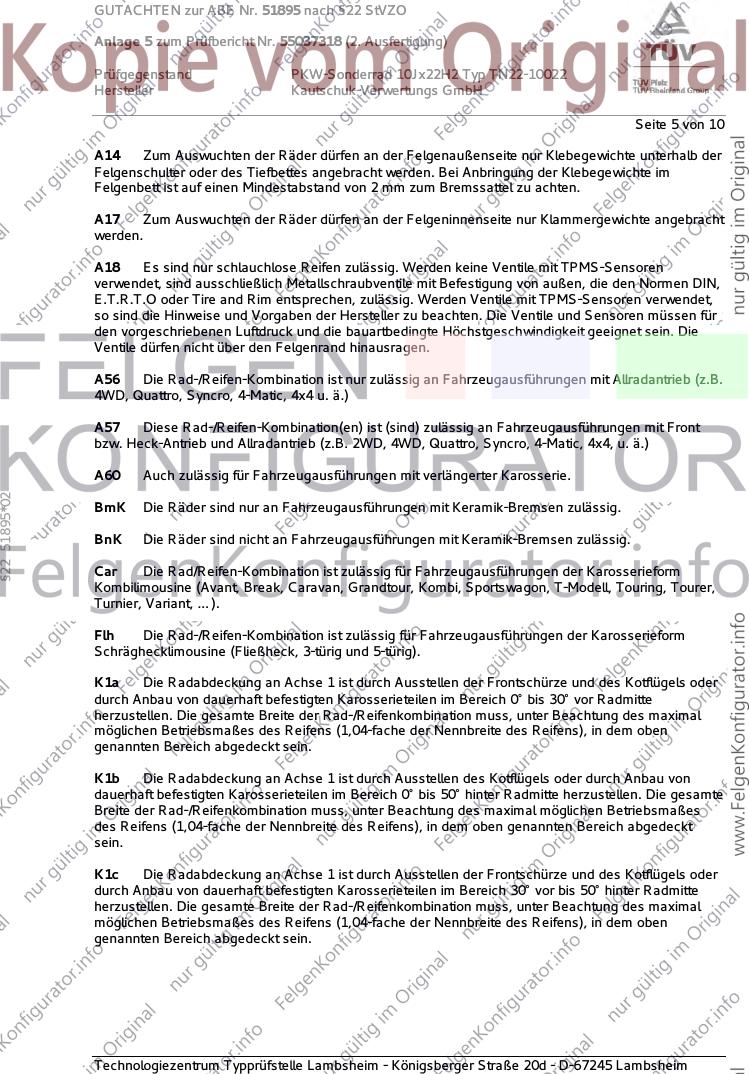

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
§22 51895*02
BmK Die Räder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

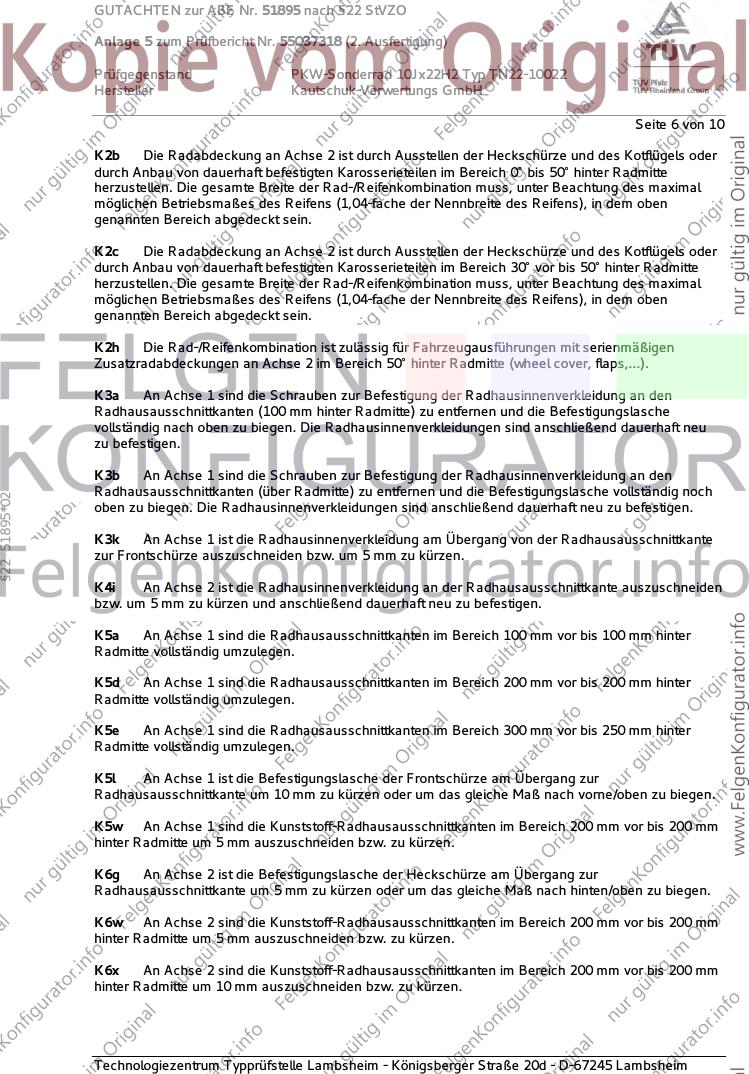

GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
§22 51895*02
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5e An Achse 1 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 250 mm hinter
Radmitte vollständig umzulegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

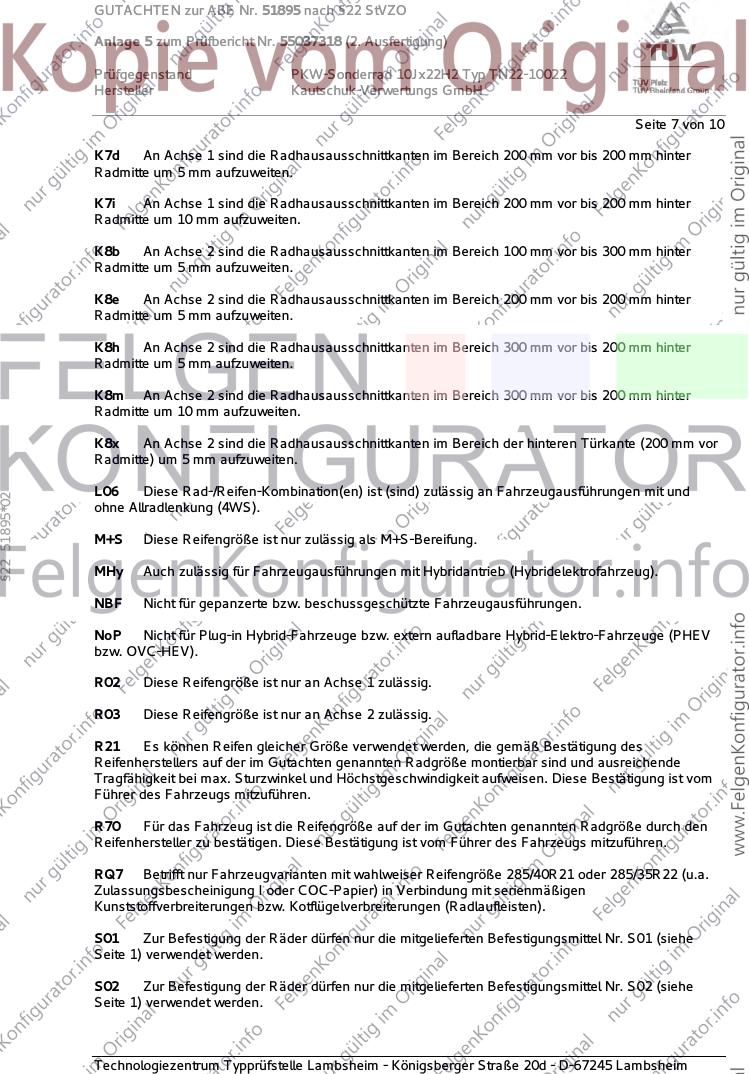

GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 10
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
§22 51895*02
ohne Allradlenkung (4WS).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

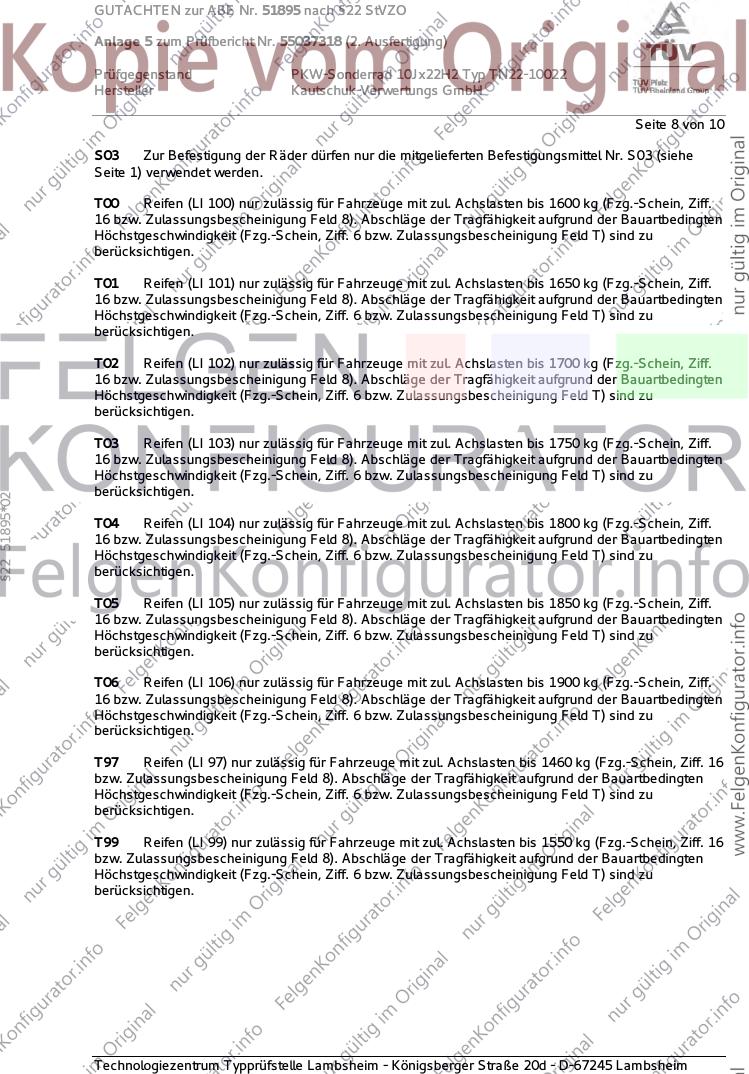

GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 10
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§22 51895*02
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

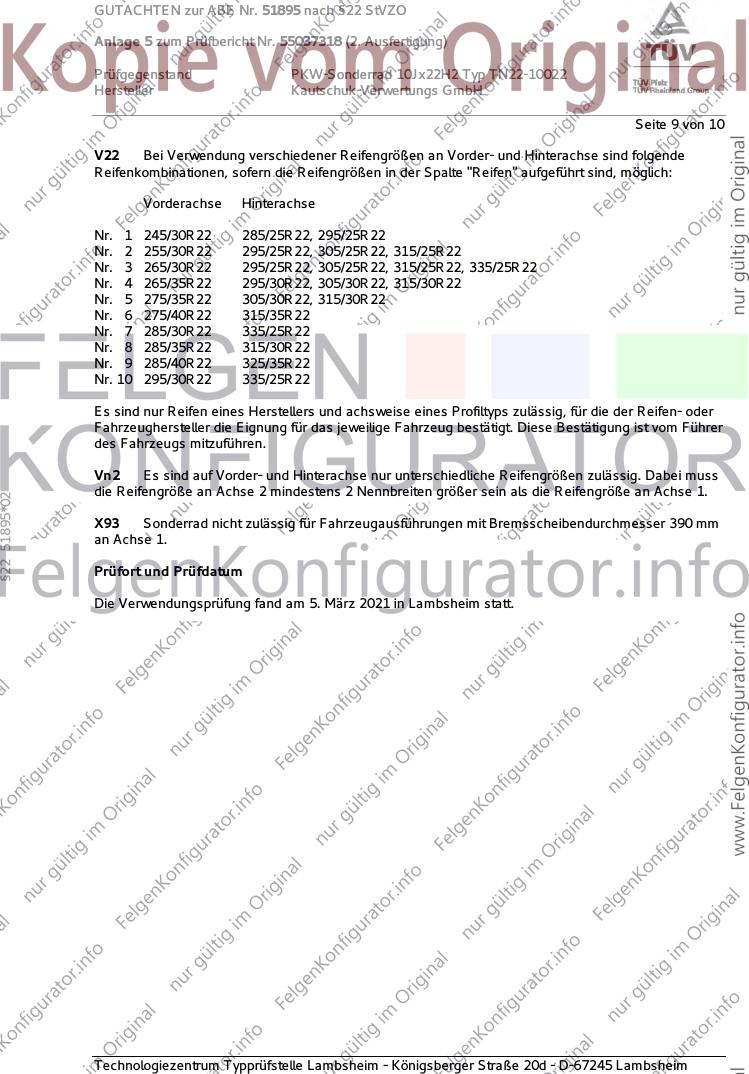

GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 10
V22 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R22 285/25R22, 295/25R22
Nr. 2 255/30R22 295/25R22, 305/25R22, 315/25R22
Nr. 3 265/30R22 295/25R22, 305/25R22, 315/25R22, 335/25R22
Nr. 4 265/35R22 295/30R22, 305/30R22, 315/30R22
Nr. 5 275/35R22 305/30R22, 315/30R22
Nr. 6 275/40R22 315/35R22
Nr. 7 285/30R22 335/25R22
Nr. 8 285/35R22 315/30R22
Nr. 9 285/40R22 325/35R22
Nr. 10 295/30R22 335/25R22
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
§22 51895*02
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. März 2021 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51895 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55037318 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx22H2 Typ TN22-10022
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. März 2021
§22 51895*02
Tufan 00362834.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
