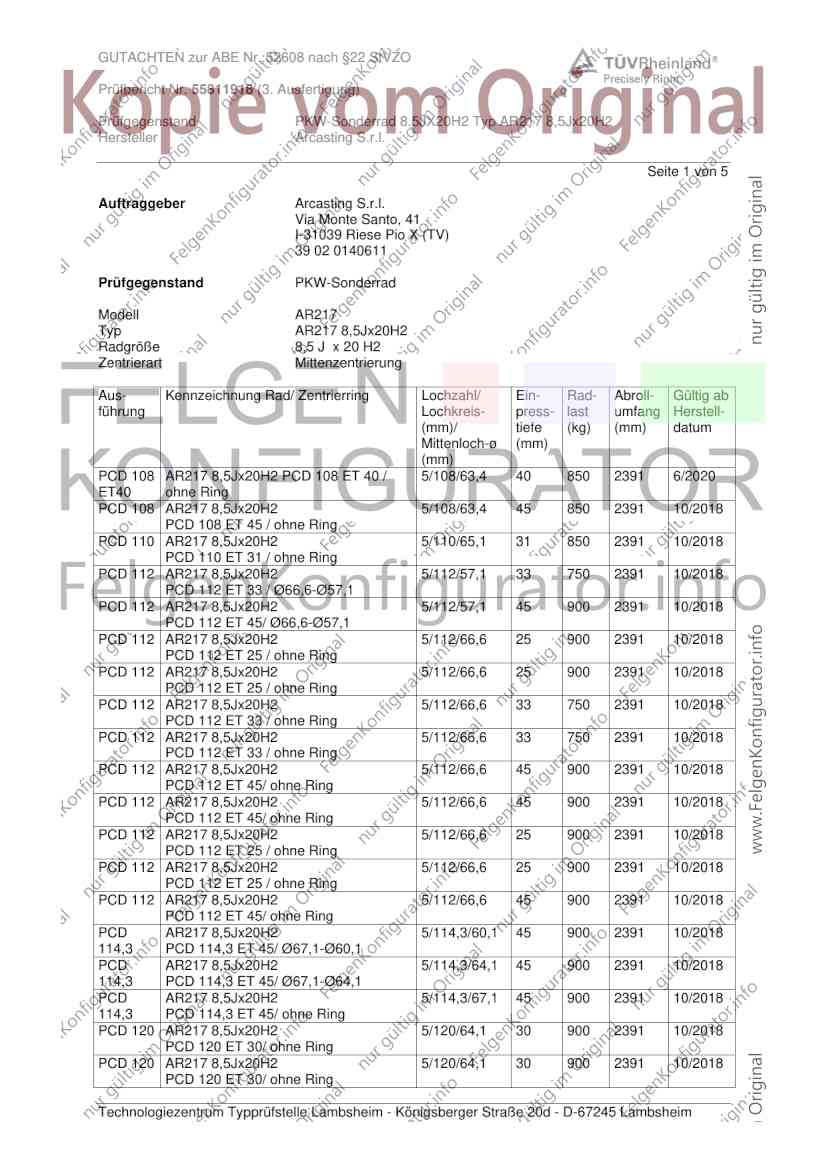

GUTACHTEN zur ABE Nr. 52608 nach §22 StVZO
Prüfbericht Nr. 55811918 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ AR217 8,5Jx20H2
Hersteller Arcasting S.r.l.
Seite 1 von 5
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell AR217
Typ AR217 8,5Jx20H2
Radgröße 8,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
PCD 108 AR217 8,5Jx20H2 PCD 108 ET 40 / 5/108/63,4 40 850 2391 6/2020
ET40 ohne Ring
PCD 108 AR217 8,5Jx20H2 5/108/63,4 45 850 2391 10/2018
PCD 108 ET 45 / ohne Ring
PCD 110 AR217 8,5Jx20H2 5/110/65,1 31 850 2391 10/2018
PCD 110 ET 31 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/57,1 33 750 2391 10/2018
PCD 112 ET 33 / Ø66,6-Ø57,1
PCD 112 AR217 8,5Jx20H2 5/112/57,1 45 900 2391 10/2018
PCD 112 ET 45/ Ø66,6-Ø57,1
PCD 112 AR217 8,5Jx20H2 5/112/66,6 25 900 2391 10/2018
PCD 112 ET 25 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 25 900 2391 10/2018
PCD 112 ET 25 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 33 750 2391 10/2018
PCD 112 ET 33 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 33 750 2391 10/2018
PCD 112 ET 33 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 45 900 2391 10/2018
PCD 112 ET 45/ ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 45 900 2391 10/2018
PCD 112 ET 45/ ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 25 900 2391 10/2018
PCD 112 ET 25 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 25 900 2391 10/2018
PCD 112 ET 25 / ohne Ring
PCD 112 AR217 8,5Jx20H2 5/112/66,6 45 900 2391 10/2018
PCD 112 ET 45/ ohne Ring
PCD AR217 8,5Jx20H2 5/114,3/60,1 45 900 2391 10/2018
114,3 PCD 114,3 ET 45/ Ø67,1-Ø60,1
PCD AR217 8,5Jx20H2 5/114,3/64,1 45 900 2391 10/2018
114,3 PCD 114,3 ET 45/ Ø67,1-Ø64,1
PCD AR217 8,5Jx20H2 5/114,3/67,1 45 900 2391 10/2018
114,3 PCD 114,3 ET 45/ ohne Ring
PCD 120 AR217 8,5Jx20H2 5/120/64,1 30 900 2391 10/2018
PCD 120 ET 30/ ohne Ring
PCD 120 AR217 8,5Jx20H2 5/120/64,1 30 900 2391 10/2018
PCD 120 ET 30/ ohne Ring
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52608 nach §22 StVZO
Prüfbericht Nr. 55811918 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ AR217 8,5Jx20H2
Hersteller Arcasting S.r.l.
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
PCD 120 AR217 8,5Jx20H2 5/120/64,1 40 900 2391 10/2018
PCD 120 ET 40/ Ø72,6-Ø64,1
PCD 120 AR217 8,5Jx20H2 5/120/72,6 30 900 2391 10/2018
PCD 120 ET 30/ ohne Ring
PCD 120 AR217 8,5Jx20H2 5/120/72,6 30 900 2391 10/2018
PCD 120 ET 30/ ohne Ring
PCD 120 AR217 8,5Jx20H2 5/120/72,6 40 900 2391 10/2018
PCD 120 ET 40/ ohne Ring
PCD 120 AR217 8,5Jx20H2 5/120/72,6 40 900 2391 10/2018
PCD 120 ET 40/ ohne Ring

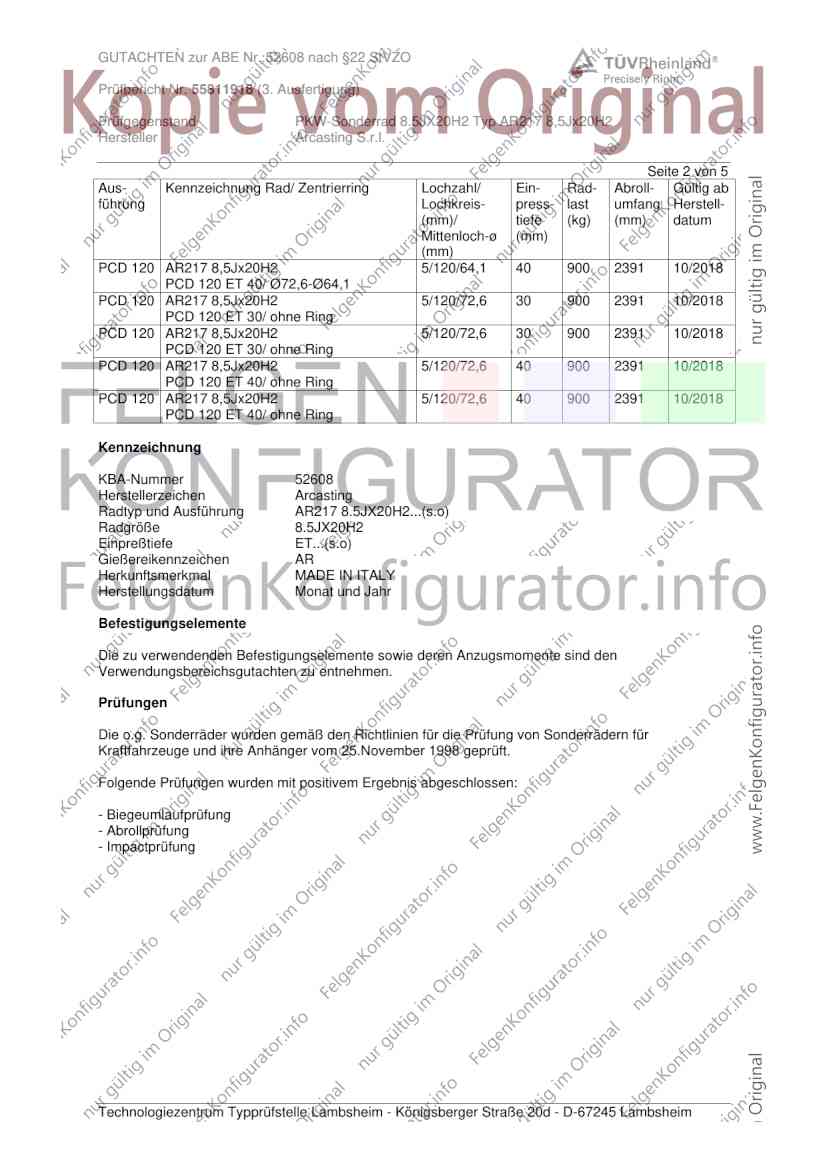

Kennzeichnung
KBA-Nummer 52608
Herstellerzeichen Arcasting
Radtyp und Ausführung AR217 8.5JX20H2...(s.o)
Radgröße 8.5JX20H2
Einpreßtiefe ET...(s.o)
Gießereikennzeichen AR
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52608 nach §22 StVZO
Prüfbericht Nr. 55811918 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ AR217 8,5Jx20H2
Hersteller Arcasting S.r.l.
Seite 3 von 5

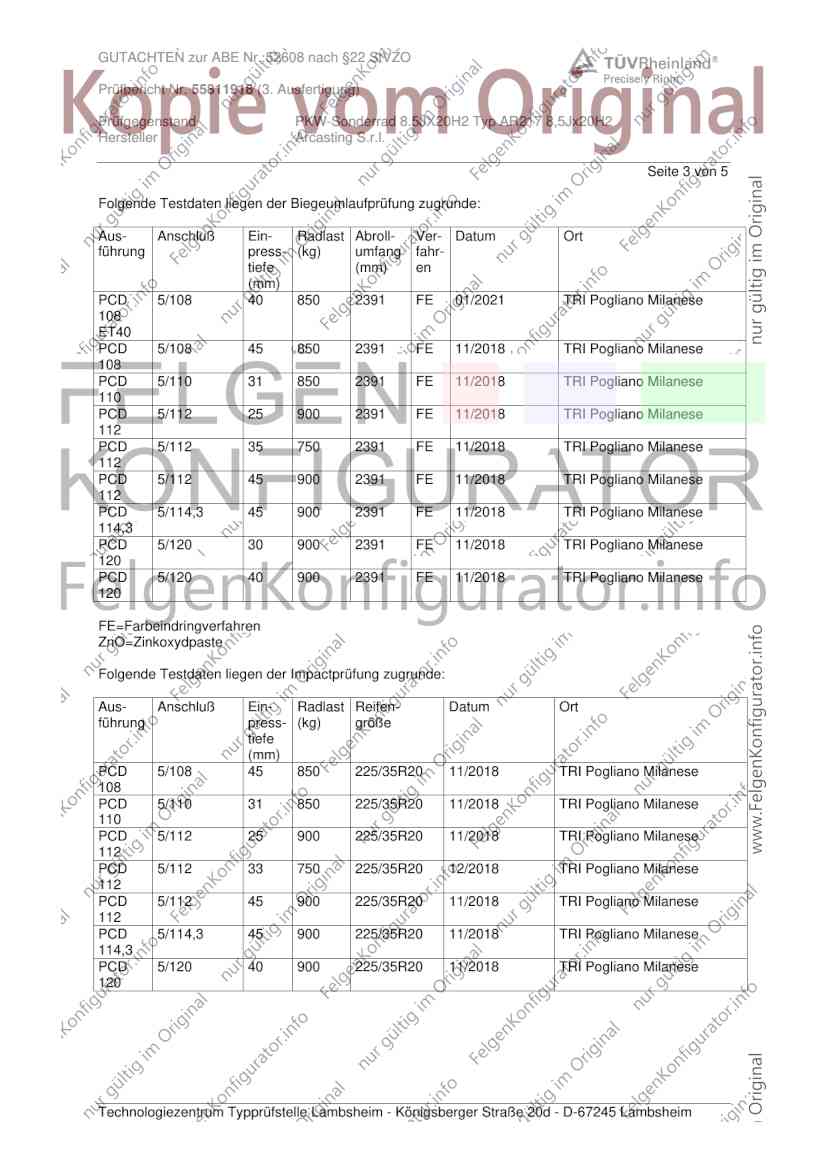

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
PCD 5/108 40 850 2391 FE 01/2021 TRI Pogliano Milanese
108
ET40
PCD 5/108 45 850 2391 FE 11/2018 TRI Pogliano Milanese
108
PCD 5/110 31 850 2391 FE 11/2018 TRI Pogliano Milanese
110
PCD 5/112 25 900 2391 FE 11/2018 TRI Pogliano Milanese
112
PCD 5/112 35 750 2391 FE 11/2018 TRI Pogliano Milanese
112
PCD 5/112 45 900 2391 FE 11/2018 TRI Pogliano Milanese
112
PCD 5/114,3 45 900 2391 FE 11/2018 TRI Pogliano Milanese
114,3
PCD 5/120 30 900 2391 FE 11/2018 TRI Pogliano Milanese
120
PCD 5/120 40 900 2391 FE 11/2018 TRI Pogliano Milanese
120
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
PCD 5/108 45 850 225/35R20 11/2018 TRI Pogliano Milanese
108
PCD 5/110 31 850 225/35R20 11/2018 TRI Pogliano Milanese
110
PCD 5/112 25 900 225/35R20 11/2018 TRI Pogliano Milanese
112
PCD 5/112 33 750 225/35R20 12/2018 TRI Pogliano Milanese
112
PCD 5/112 45 900 225/35R20 11/2018 TRI Pogliano Milanese
112
PCD 5/114,3 45 900 225/35R20 11/2018 TRI Pogliano Milanese
114,3
PCD 5/120 40 900 225/35R20 11/2018 TRI Pogliano Milanese
120
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52608 nach §22 StVZO
Prüfbericht Nr. 55811918 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ AR217 8,5Jx20H2
Hersteller Arcasting S.r.l.
Seite 4 von 5

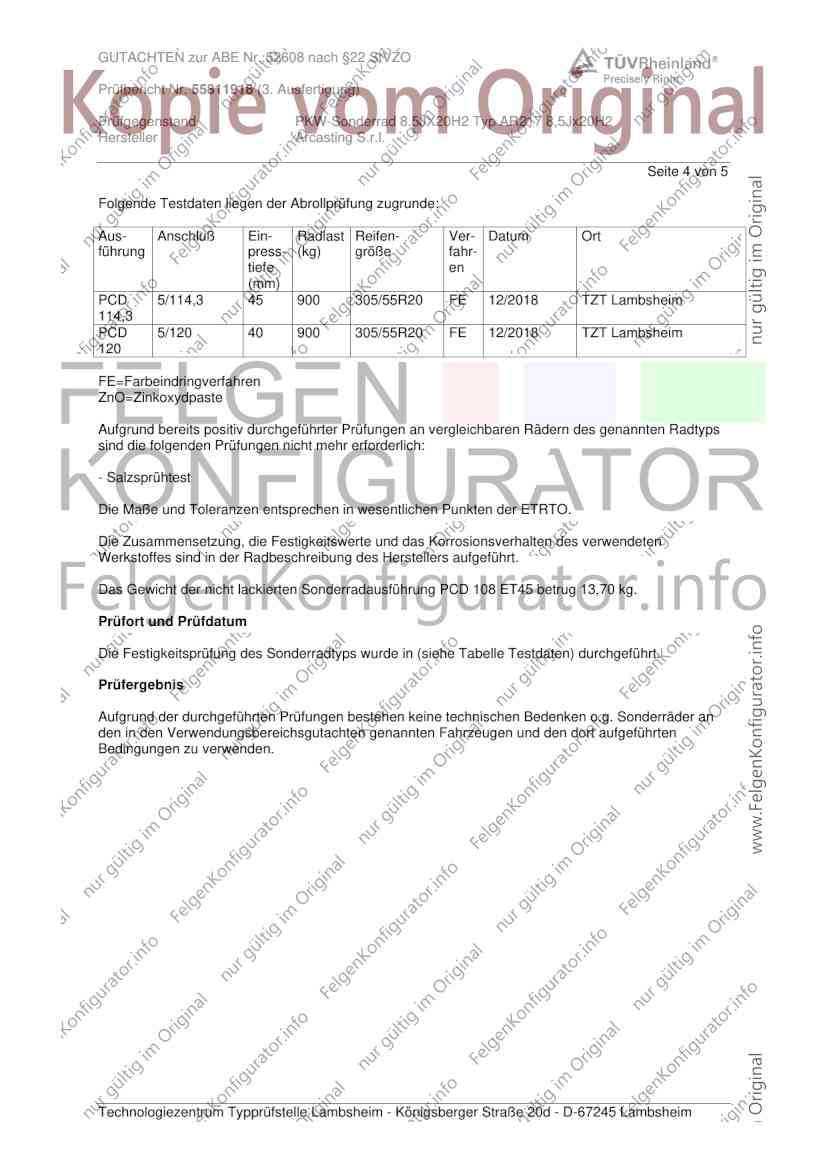

Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
PCD 5/114,3 45 900 305/55R20 FE 12/2018 TZT Lambsheim
114,3
PCD 5/120 40 900 305/55R20 FE 12/2018 TZT Lambsheim
120
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung PCD 108 ET45 betrug 13,70 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52608 nach §22 StVZO
Prüfbericht Nr. 55811918 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ AR217 8,5Jx20H2
Hersteller Arcasting S.r.l.
Seite 5 von 5

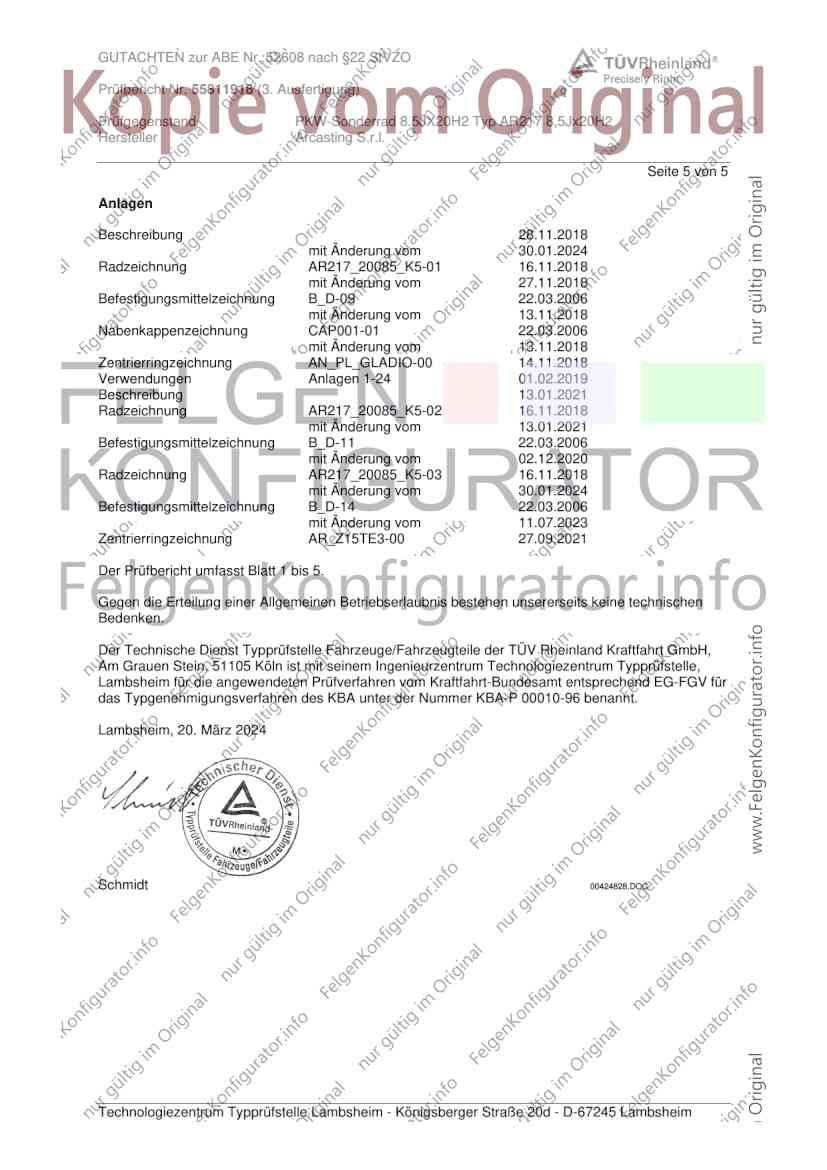

Anlagen
Beschreibung 28.11.2018
mit Änderung vom 30.01.2024
Radzeichnung AR217_20085_K5-01 16.11.2018
mit Änderung vom 27.11.2018
Befestigungsmittelzeichnung B_D-09 22.03.2006
mit Änderung vom 13.11.2018
Nabenkappenzeichnung CAP001-01 22.03.2006
mit Änderung vom 13.11.2018
Zentrierringzeichnung AN_PL_GLADIO-00 14.11.2018
Verwendungen Anlagen 1-24 01.02.2019
Beschreibung 13.01.2021
Radzeichnung AR217_20085_K5-02 16.11.2018
mit Änderung vom 13.01.2021
Befestigungsmittelzeichnung B_D-11 22.03.2006
mit Änderung vom 02.12.2020
Radzeichnung AR217_20085_K5-03 16.11.2018
mit Änderung vom 30.01.2024
Befestigungsmittelzeichnung B_D-14 22.03.2006
mit Änderung vom 11.07.2023
Zentrierringzeichnung AR_Z15TE3-00 27.09.2021
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. März 2024
Schmidt 00424828.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52608 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55811918 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ AR217 8,5Jx20H2
Hersteller Arcasting S.r.l.
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Radzeichnung
Aktualisierung Befestigungsmittelzeichnung
Es wird berichtigt:
Es wird hinzugefügt: Neue Zentrierringzeichnung
Verwendungsbereichsgutachten ergänzt
Es entfällt:
