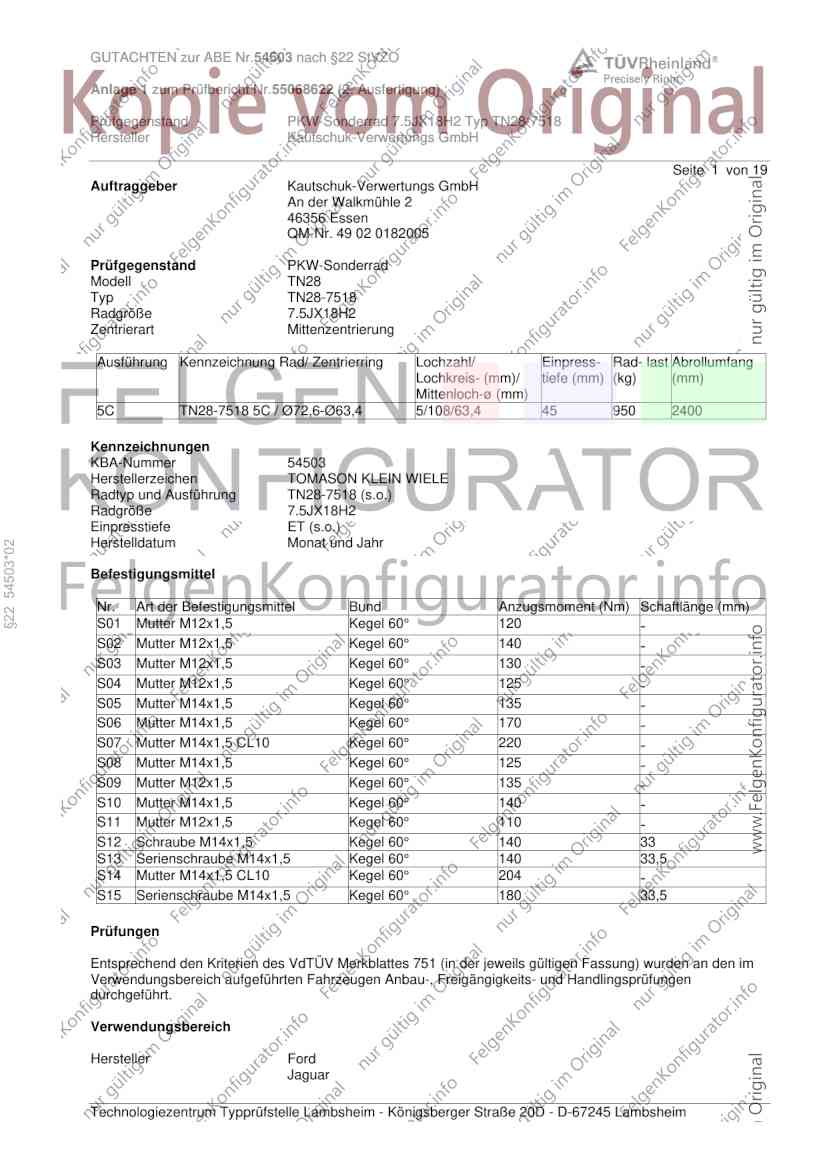

GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 19
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN28
Typ TN28-7518
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5C TN28-7518 5C / Ø72,6-Ø63,4 5/108/63,4 45 950 2400
Kennzeichnungen
KBA-Nummer 54503
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN28-7518 (s.o.)
Radgröße 7.5JX18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 54503*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 120 -
S02 Mutter M12x1,5 Kegel 60° 140 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M14x1,5 Kegel 60° 135 -
S06 Mutter M14x1,5 Kegel 60° 170 -
S07 Mutter M14x1,5 CL10 Kegel 60° 220 -
S08 Mutter M14x1,5 Kegel 60° 125 -
S09 Mutter M12x1,5 Kegel 60° 135 -
S10 Mutter M14x1,5 Kegel 60° 140 -
S11 Mutter M12x1,5 Kegel 60° 110 -
S12 Schraube M14x1,5 Kegel 60° 140 33
S13 Serienschraube M14x1,5 Kegel 60° 140 33,5
S14 Mutter M14x1,5 CL10 Kegel 60° 204 -
S15 Serienschraube M14x1,5 Kegel 60° 180 33,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar

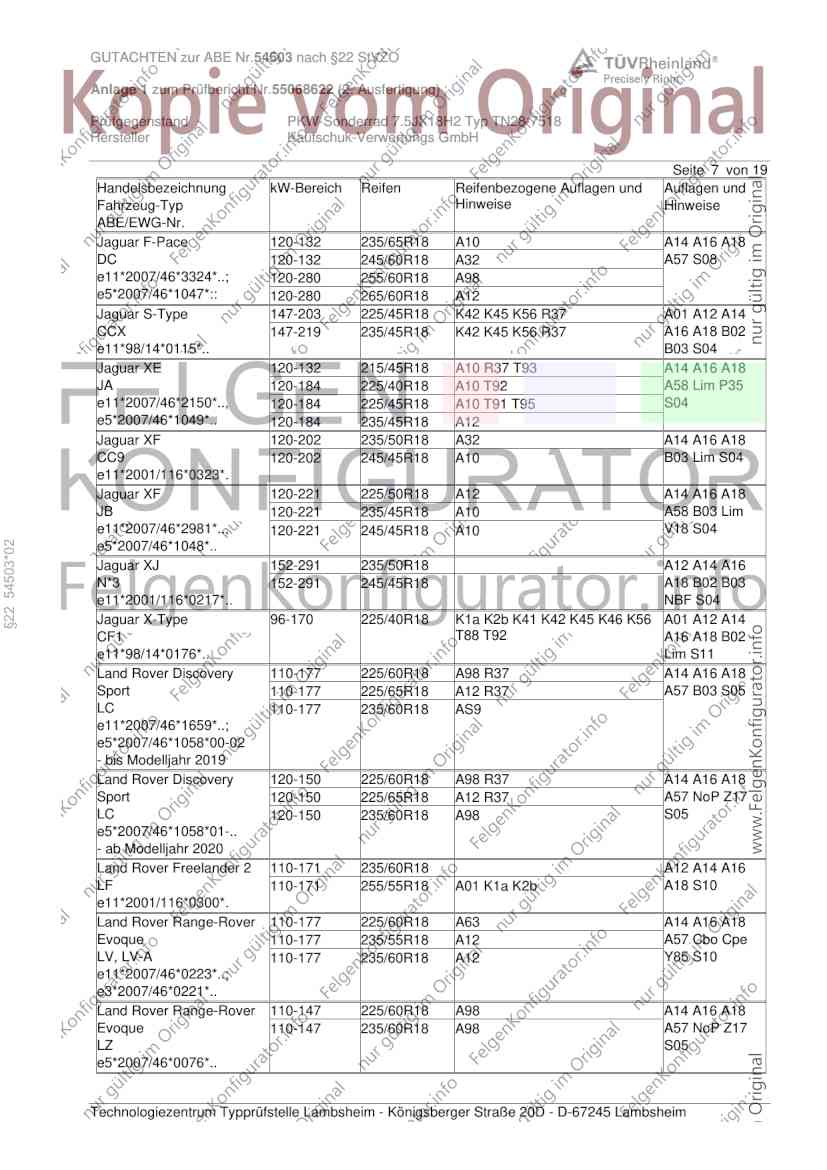

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

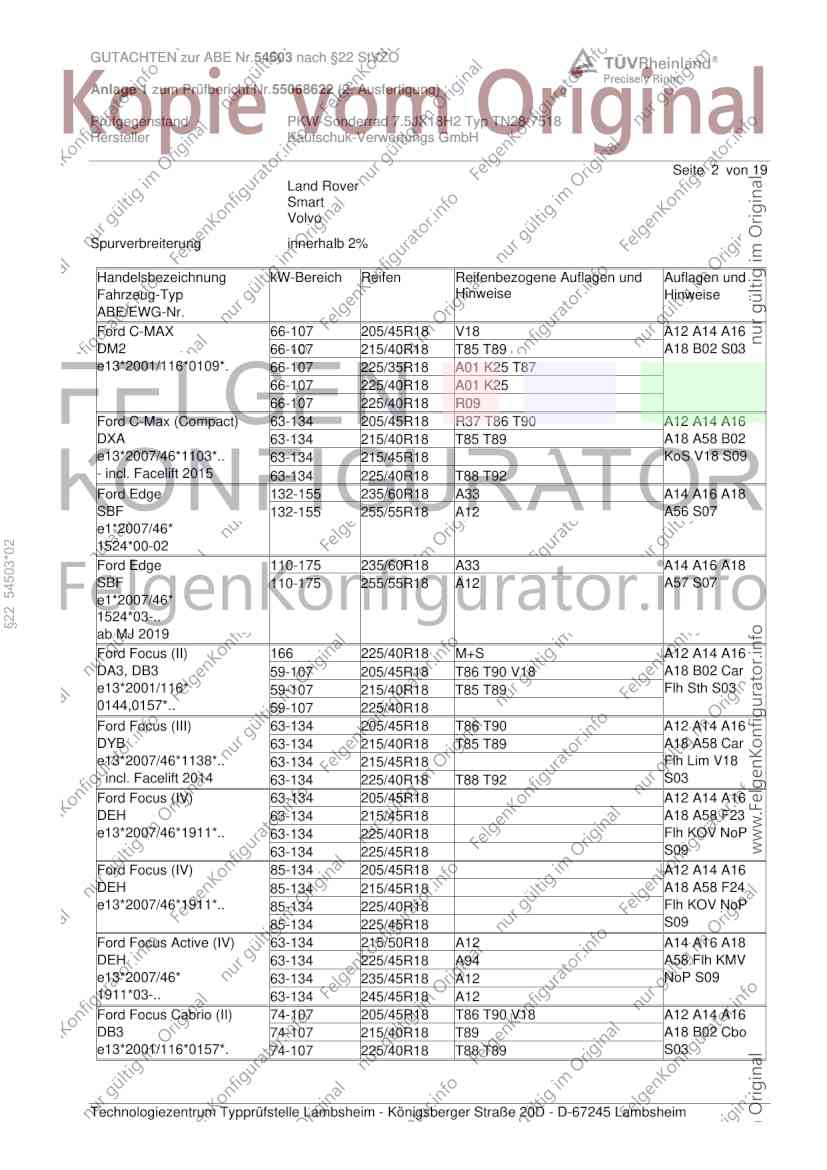

Seite 2 von 19
Land Rover
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/45R18 V18 A12 A14 A16
DM2 66-107 215/40R18 T85 T89 A18 B02 S03
e13*2001/116*0109*. 66-107 225/35R18 A01 K25 T87
66-107 225/40R18 A01 K25
66-107 225/40R18 R09
Ford C-Max (Compact) 63-134 205/45R18 R37 T86 T90 A12 A14 A16
DXA 63-134 215/40R18 T85 T89 A18 A58 B02
e13*2007/46*1103*.. 63-134 215/45R18 KoS V18 S09
- incl. Facelift 2015 63-134 225/40R18 T88 T92
Ford Edge 132-155 235/60R18 A33 A14 A16 A18
SBF 132-155 255/55R18 A12 A56 S07
e1*2007/46*
1524*00-02
§22 54503*02
Ford Edge 110-175 235/60R18 A33 A14 A16 A18
SBF 110-175 255/55R18 A12 A57 S07
e1*2007/46*
1524*03-..
ab MJ 2019
Ford Focus (II) 166 225/40R18 M+S A12 A14 A16
DA3, DB3 59-107 205/45R18 T86 T90 V18 A18 B02 Car
e13*2001/116* 59-107 215/40R18 T85 T89 Flh Sth S03
0144,0157*.. 59-107 225/40R18
Ford Focus (III) 63-134 205/45R18 T86 T90 A12 A14 A16
DYB 63-134 215/40R18 T85 T89 A18 A58 Car
e13*2007/46*1138*.. 63-134 215/45R18 Flh Lim V18
- incl. Facelift 2014 63-134 225/40R18 T88 T92 S03
Ford Focus (IV) 63-134 205/45R18 A12 A14 A16
DEH 63-134 215/45R18 A18 A58 F23
e13*2007/46*1911*.. 63-134 225/40R18 Flh KOV NoP
63-134 225/45R18 S09
Ford Focus (IV) 85-134 205/45R18 A12 A14 A16
DEH 85-134 215/45R18 A18 A58 F24
e13*2007/46*1911*.. 85-134 225/40R18 Flh KOV NoP
85-134 225/45R18 S09
Ford Focus Active (IV) 63-134 215/50R18 A12 A14 A16 A18
DEH 63-134 225/45R18 A94 A58 Flh KMV
e13*2007/46* 63-134 235/45R18 A12 NoP S09
1911*03-.. 63-134 245/45R18 A12
Ford Focus Cabrio (II) 74-107 205/45R18 T86 T90 V18 A12 A14 A16
DB3 74-107 215/40R18 T89 A18 B02 Cbo
e13*2001/116*0157*. 74-107 225/40R18 T88 T89 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A14 A16
DA3, DA3-RS 224, 257 225/40R18 M+S A18 A58 B02
e13*2001/116*0144*. Flh S03
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 A33 M+S A14 A16 A18
DYB, DYB-RS A56 Flh S03
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A14 A16
DYB 136, 184 225/40R18 A18 A58 Car
e13*2007/46*1138*.. Flh S03
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 215/45R18 A94 M+S A14 A16 A18
DEH 140, 206 225/40R18 A12 M+S A58 Car F80
e13*2007/46* Flh ML7 S09
1911*05-..
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 205/45R18 A12 A14 A16
§22 54503*02
DEH 63-134 215/45R18 A18 A58 Car
e13*2007/46*1911*.. 63-134 225/40R18 F24 KOV NoP
63-134 225/45R18 S09
Ford Focus Turnier Active 63-134 215/50R18 A12 A14 A16 A18
(IV) 63-134 225/45R18 A94 A58 Car F24
DEH 63-134 235/45R18 A12 KMV NoP S09
e13*2007/46* 63-134 245/45R18 A12
1911*03-..
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A14 A16
WA6 74-149 235/45R18 T94 T98 A18 A58 B02
e13*2001/116* S06
0185*00-23
Ford Galaxy (III) 88-177 235/50R18 A12 A14 A16
WA6, WAH6 88-177 245/45R18 T00 T96 A18 A57 MHy
e13*2001/116* 88-177 245/50R18 NoE S07
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A14 A16
DXA 70-134 215/45R18 R69 T93 A18 A58 B02
e13*2007/46*1103*.. 70-134 225/40R18 T92 KmS V18 S09
- incl. Facelift 2015
Ford Kuga (I) 100-147 235/50R18 A12 A14 A16
DM2 100-147 245/45R18 A18 A57 B02
e13*2001/116* 100-147 245/50R18 A01 K1a S03
0109*19-31
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 215/50R18 A13 R37 A14 A16 A18
DM2 85-134 215/55R18 A13 R37 A57 S09
e13*2001/116* 85-134 225/50R18 A13 R37
0109*31-.. 85-134 225/55R18 A01 A12 G01 R37
- ab Modell 2013 85-178 235/45R18 A13
- incl. Facelift 2016 85-178 235/50R18 A33
85-178 245/45R18 A12
85-178 245/50R18 A01 A12 G01 K1a K1b K2b
Ford Kuga (III) 88-140 225/60R18 A91 A14 A16 A18
DFK 88-140 235/55R18 A12 A57 NoP S09
e13*2007/46*2188*.. 88-140 255/50R18 A01 A12 K6y
- incl. Facelift 2024 88-140 255/55R18 A01 A12 K6y
Ford Kuga (III) PHEV 111, 112 225/60R18 A91 A14 A16 A18
DFK, DFHK 111, 112 235/55R18 A12 A58 S09
e13*2007/46*2188*..; 111, 112 255/50R18 A01 A12 K6y
e13*2018/858* 111, 112 255/55R18 A01 A12 K6y
00042*..
- Plug-in Hybrid
§22 54503*02
- incl. Facelift 2024
Ford Mondeo (III) 66-150 205/45R18 R37 T86 T90 V18 A12 A14 A16
B4Y, B5Y 66-150 215/40R18 T85 T89 A18 A58 B02
e1*98/14* 66-150 225/35R18 A01 K1a K2b T87 Flh Sth S11
0154,0155*.. 66-166 225/40R18 A01 K1a K2b T88 T89 T91
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A14 A16
BA7 74-176 215/40R18 A01 G98 T85 T89 A18 A58 B02
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Flh Lim S02
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-92 205/45R18 A01 G40 R37 T86 T90
74-92 205/45R18 R37 T86 T90
Ford Mondeo (V) 85-177 215/45R18 A91 T89 T93 A14 A16 A18
BA7 85-177 215/50R18 A12 A57 Flh Lim
e13*2001/116* 85-177 225/45R18 A12 T91 S09
0249*26-.. 85-177 235/45R18 A12
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 215/45R18 A91 T93 A14 A16 A18
BA7-HEV, BA7H 103 215/50R18 A12 A58 Car Lim
e13*2007/46*1485*.. 103 225/45R18 A12 S09
103 235/45R18 A12
Ford Mondeo Turnier (III) 66-125 225/35R18 A01 K1a R37 T87 A12 A14 A16
BWY 66-150 205/45R18 R37 T90 V18 A18 A58 B02
e1*98/14*0156*.. 66-150 215/40R18 R37 T89 Car S11
66-166 225/40R18 A01 K1a T88 T89 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (IV) 74-176 215/45R18 A01 G40 T89 T93 A12 A14 A16
BA7 74-176 215/45R18 R69 T89 T93 A18 A58 B02
e13*2001/116* 74-176 225/40R18 T88 T92 X98 Car S02
0249*00-25 74-176 225/40R18 A01 G98 T88 T92
- incl. Facelift 2010 74-176 235/45R18 A01 G81 K2b
74-176 235/45R18 R09 R92
74-92 205/45R18 A01 G40 R37 T86 T90
74-92 205/45R18 R37 T86 T90
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier (V) 85-177 215/45R18 A91 T89 T93 A14 A16 A18
BA7 85-177 215/50R18 A12 A57 Car S09
e13*2001/116* 85-177 225/45R18 A12
0249*26-.. 85-177 235/45R18 A12
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100 225/60R18 A12 A14 A16
LSK, LSBK 100 235/55R18 A18 A57 Z18
e13*2007/46*2387*..; 100,124 225/60R18 M+S S14
§22 54503*02
e1*2018/858*00365*.. 100,124 235/55R18 M+S
- Elektro
Ford Puma 70-114 215/50R18 A12 A14 A16
J2K 70-114 225/45R18 A18 A58 NoE
e9*2007/46* 70-114 235/45R18 NoP S09
3165*00-15
Ford Puma 92, 114 215/50R18 A12 A14 A16
J2K 92, 114 225/45R18 A18 A58 NoE
e9*2007/46*3165*16-.. 92, 114 235/45R18 NoP S09
- ab Facelift 2024
Ford Puma ST 118,147 215/50R18 A12 A14 A16
J2K 118,147 225/45R18 A18 A58 NoE
e9*2007/46* 118,147 235/45R18 NoP S09
3165*00-15
Ford Puma ST 118 215/50R18 M+S A12 A14 A16
J2K 118 225/45R18 M+S A18 A58 NoE
e9*2007/46*3165*16-.. 118 235/45R18 M+S NoP S09
- ab Facelift 2024
Ford S-Max (I) 74-176 225/45R18 T95 A12 A14 A16
WA6 74-176 235/45R18 T94 T98 A18 A58 B02
e13*2001/116* S06
0185*00-23
Ford S-Max (II) 88-177 235/50R18 A12 A14 A16
WA6, WAH6 88-177 245/45R18 A18 A57 MHy
e13*2001/116* 88-177 245/50R18 NoE S07
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

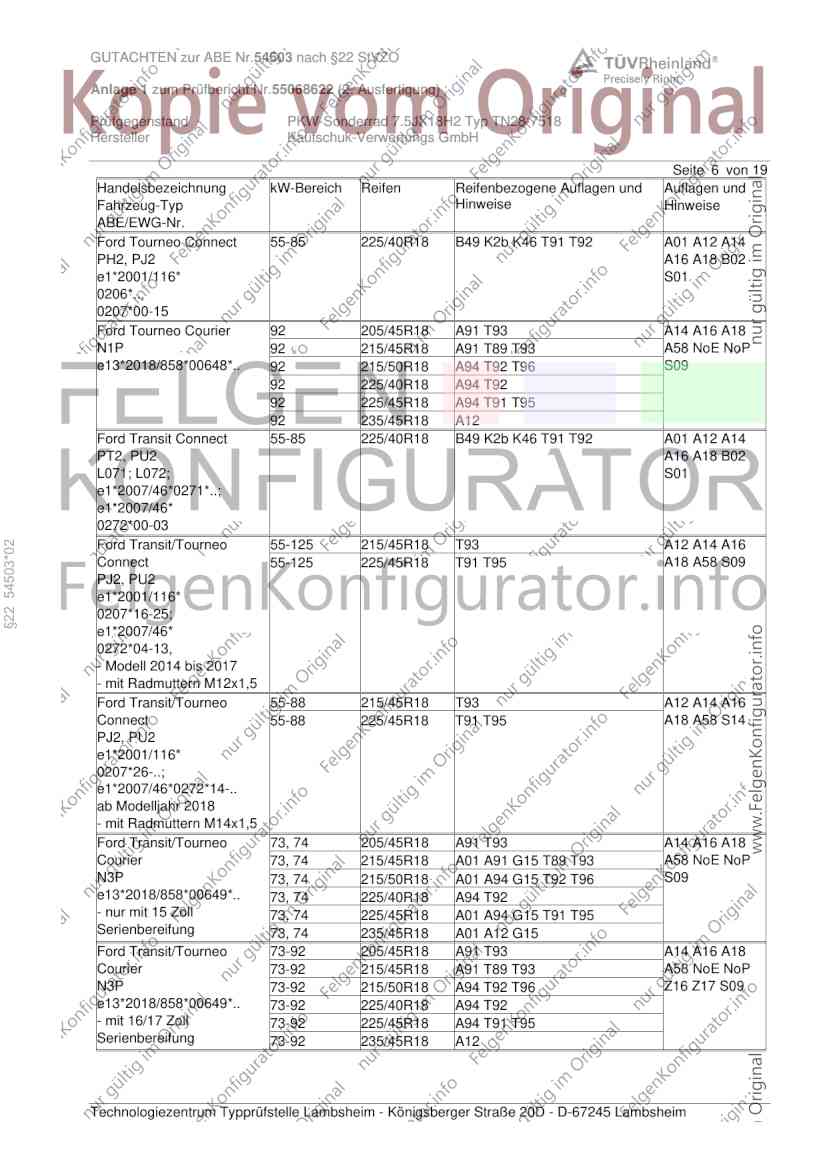

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Tourneo Connect 55-85 225/40R18 B49 K2b K46 T91 T92 A01 A12 A14
PH2, PJ2 A16 A18 B02
e1*2001/116* S01
0206*..,
0207*00-15
Ford Tourneo Courier 92 205/45R18 A91 T93 A14 A16 A18
N1P 92 215/45R18 A91 T89 T93 A58 NoE NoP
e13*2018/858*00648*.. 92 215/50R18 A94 T92 T96 S09
92 225/40R18 A94 T92
92 225/45R18 A94 T91 T95
92 235/45R18 A12
Ford Transit Connect 55-85 225/40R18 B49 K2b K46 T91 T92 A01 A12 A14
PT2, PU2 A16 A18 B02
L071; L072; S01
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A14 A16
§22 54503*02
Connect 55-125 225/45R18 T91 T95 A18 A58 S09
PJ2, PU2
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Ford Transit/Tourneo 55-88 215/45R18 T93 A12 A14 A16
Connect 55-88 225/45R18 T91 T95 A18 A58 S14
PJ2, PU2
e1*2001/116*
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Ford Transit/Tourneo 73, 74 205/45R18 A91 T93 A14 A16 A18
Courier 73, 74 215/45R18 A01 A91 G15 T89 T93 A58 NoE NoP
N3P 73, 74 215/50R18 A01 A94 G15 T92 T96 S09
e13*2018/858*00649*.. 73, 74 225/40R18 A94 T92
- nur mit 15 Zoll 73, 74 225/45R18 A01 A94 G15 T91 T95
Serienbereifung 73, 74 235/45R18 A01 A12 G15
Ford Transit/Tourneo 73-92 205/45R18 A91 T93 A14 A16 A18
Courier 73-92 215/45R18 A91 T89 T93 A58 NoE NoP
N3P 73-92 215/50R18 A94 T92 T96 Z16 Z17 S09
e13*2018/858*00649*.. 73-92 225/40R18 A94 T92
- mit 16/17 Zoll 73-92 225/45R18 A94 T91 T95
Serienbereifung 73-92 235/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar F-Pace 120-132 235/65R18 A10 A14 A16 A18
DC 120-132 245/60R18 A32 A57 S08
e11*2007/46*3324*..; 120-280 255/60R18 A98
e5*2007/46*1047*:: 120-280 265/60R18 A12
Jaguar S-Type 147-203 225/45R18 K42 K45 K56 R37 A01 A12 A14
CCX 147-219 235/45R18 K42 K45 K56 R37 A16 A18 B02
e11*98/14*0115*.. B03 S04
Jaguar XE 120-132 215/45R18 A10 R37 T93 A14 A16 A18
JA 120-184 225/40R18 A10 T92 A58 Lim P35
e11*2007/46*2150*.., 120-184 225/45R18 A10 T91 T95 S04
e5*2007/46*1049*.. 120-184 235/45R18 A12
Jaguar XF 120-202 235/50R18 A32 A14 A16 A18
CC9 120-202 245/45R18 A10 B03 Lim S04
e11*2001/116*0323*.
Jaguar XF 120-221 225/50R18 A12 A14 A16 A18
JB 120-221 235/45R18 A10 A58 B03 Lim
e11*2007/46*2981*.., 120-221 245/45R18 A10 V18 S04
e5*2007/46*1048*..
§22 54503*02
Jaguar XJ 152-291 235/50R18 A12 A14 A16
N*3 152-291 245/45R18 A18 B02 B03
e11*2001/116*0217*.. NBF S04
Jaguar X-Type 96-170 225/40R18 K1a K2b K41 K42 K45 K46 K56 A01 A12 A14
CF1 T88 T92 A16 A18 B02
e11*98/14*0176*.. Lim S11
Land Rover Discovery 110-177 225/60R18 A98 R37 A14 A16 A18
Sport 110-177 225/65R18 A12 R37 A57 B03 S05
LC 110-177 235/60R18 AS9
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Discovery 120-150 225/60R18 A98 R37 A14 A16 A18
Sport 120-150 225/65R18 A12 R37 A57 NoP Z17
LC 120-150 235/60R18 A98 S05
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Land Rover Freelander 2 110-171 235/60R18 A12 A14 A16
LF 110-171 255/55R18 A01 K1a K2b A18 S10
e11*2001/116*0300*.
Land Rover Range-Rover 110-177 225/60R18 A63 A14 A16 A18
Evoque 110-177 235/55R18 A12 A57 Cbo Cpe
LV, LV-A 110-177 235/60R18 A12 Y85 S10
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range-Rover 110-147 225/60R18 A98 A14 A16 A18
Evoque 110-147 235/60R18 A98 A57 NoP Z17
LZ S05
e5*2007/46*0076*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

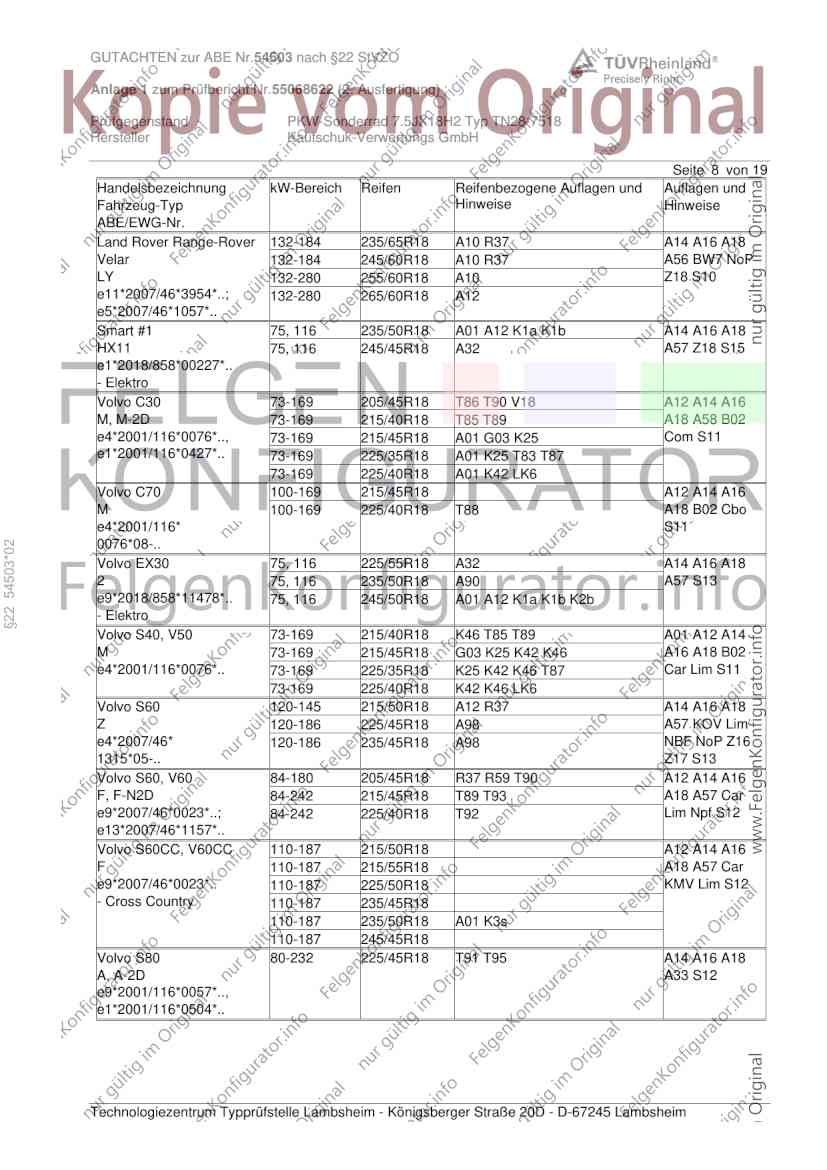

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range-Rover 132-184 235/65R18 A10 R37 A14 A16 A18
Velar 132-184 245/60R18 A10 R37 A56 BW7 NoP
LY 132-280 255/60R18 A10 Z18 S10
e11*2007/46*3954*..; 132-280 265/60R18 A12
e5*2007/46*1057*..
Smart #1 75, 116 235/50R18 A01 A12 K1a K1b A14 A16 A18
HX11 75, 116 245/45R18 A32 A57 Z18 S15
e1*2018/858*00227*..
- Elektro
Volvo C30 73-169 205/45R18 T86 T90 V18 A12 A14 A16
M, M-2D 73-169 215/40R18 T85 T89 A18 A58 B02
e4*2001/116*0076*.., 73-169 215/45R18 A01 G03 K25 Com S11
e1*2001/116*0427*.. 73-169 225/35R18 A01 K25 T83 T87
73-169 225/40R18 A01 K42 LK6
Volvo C70 100-169 215/45R18 A12 A14 A16
M 100-169 225/40R18 T88 A18 B02 Cbo
e4*2001/116* S11
0076*08-..
§22 54503*02
Volvo EX30 75, 116 225/55R18 A32 A14 A16 A18
2 75, 116 235/50R18 A90 A57 S13
e9*2018/858*11478*.. 75, 116 245/50R18 A01 A12 K1a K1b K2b
- Elektro
Volvo S40, V50 73-169 215/40R18 K46 T85 T89 A01 A12 A14
M 73-169 215/45R18 G03 K25 K42 K46 A16 A18 B02
e4*2001/116*0076*.. 73-169 225/35R18 K25 K42 K46 T87 Car Lim S11
73-169 225/40R18 K42 K46 LK6
Volvo S60 120-145 215/50R18 A12 R37 A14 A16 A18
Z 120-186 225/45R18 A98 A57 KOV Lim
e4*2007/46* 120-186 235/45R18 A98 NBF NoP Z16
1315*05-.. Z17 S13
Volvo S60, V60 84-180 205/45R18 R37 R59 T90 A12 A14 A16
F, F-N2D 84-242 215/45R18 T89 T93 A18 A57 Car
e9*2007/46*0023*..; 84-242 225/40R18 T92 Lim Npf S12
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 215/50R18 A12 A14 A16
F 110-187 215/55R18 A18 A57 Car
e9*2007/46*0023*.. 110-187 225/50R18 KMV Lim S12
- Cross Country 110-187 235/45R18
110-187 235/50R18 A01 K3s
110-187 245/45R18
Volvo S80 80-232 225/45R18 T91 T95 A14 A16 A18
A, A-2D A33 S12
e9*2001/116*0057*..,
e1*2001/116*0504*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 84 - 187 205/45R18 T86 T90 A12 A14 A16
M, M-N2E 84 - 187 215/40R18 T85 T89 A18 A58 Flh
e4*2001/116* 84 - 187 225/40R18 V18 X4V S03
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A14 A16 A18
M, M-N2E 84-187 225/45R18 A13 A57 Flh S03
e4*2001/116*
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 110-147 215/50R18 A12 R37 A14 A16 A18
Z 110-186 225/45R18 A98 A57 Car KOV
e4*2007/46*1315* 110-186 235/45R18 A98 NBF NoP Z16
Z17 S13
Volvo V60 CC 110-186 215/55R18 A98 A14 A16 A18
Z 110-186 225/50R18 A01 A12 K1a K1b A56 Car KMV
e4*2007/46*1315*.. 110-186 225/55R18 A01 A12 K1a K1b NBF NoP S13
§22 54503*02
- Cross Country 110-186 235/50R18 A01 A12 K1c K2b
110-186 245/45R18 A01 A12 K1a K1b
110-186 245/50R18 A01 A12 K1c K2a K2b
Volvo V60, S60 -T6/T8 186-233 235/45R18 A98 M+S A14 A16 A18
Z A56 B65 Car
e4*2007/46*1315*.. KOV Lim MpH
- Twin Engine Hybrid S13
Volvo V70 80-224 225/45R18 T91 T95 A14 A16 A18
B, /-2D, /-N2D, /-N2E A33 Car X7V
e9*2001/116*0065*..; S12
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 A98 A14 A16 A18
P 120-240 245/50R18 A01 A12 K1a K2b A56 KMV NBF
e4*2007/46*1067*01-.. NoP S13
- Cross Country
Volvo XC40 95-184 235/55R18 A92 A14 A16 A18
X 95-184 245/50R18 A01 A12 K2b A57 MpH NoE
e9*2007/46*3146*.. 95-184 255/50R18 A01 A12 K1a K1b K2a K2b S13
Volvo XC60 100-242 235/60R18 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A16 A18 A57
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b S12
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/55R18 A98 A14 A16 A18
U 110-240 235/60R18 A98 A57 KOV NoP
e4*2007/46*1220*.. 110-240 245/60R18 A01 A12 K1a K1b S13
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A14 A16 A18
U 110-240 235/60R18 A98 A57 KMV NoP
e4*2007/46*1220*.. 110-240 245/60R18 A12 X5V S13
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/55R18 A98 A14 A16 A18
U 110-240 235/60R18 A98 A57 KMV NoP
e4*2007/46*1220*.. 110-240 245/60R18 A12 X6V S13
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/55R18 A98 A14 A16 A18
§22 54503*02
U 186-235 235/60R18 A98 A56 BW7 KOV
e4*2007/46*1220*.. 186-235 245/60R18 A01 A12 K1a K1b P40 S13
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/55R18 A98 A14 A16 A18
U 186-235 235/60R18 A98 A56 BW7 KMV
e4*2007/46*1220*.. 186-235 245/60R18 A12 P40 X5V S13
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/55R18 A98 A14 A16 A18
U 186-235 235/60R18 A98 A56 BW7 KMV
e4*2007/46*1220*.. 186-235 245/60R18 A12 P40 X6V S13
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 215/55R18 A63 A14 A16 A18
B, /-2D, /-N2D, /-N2E 120-224 225/50R18 A12 Car KMV S12
e9*2001/116*0065*..; 120-224 235/50R18 A01 A12 K1a
e1*2001/116*0505*..; 120-224 245/45R18 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 19

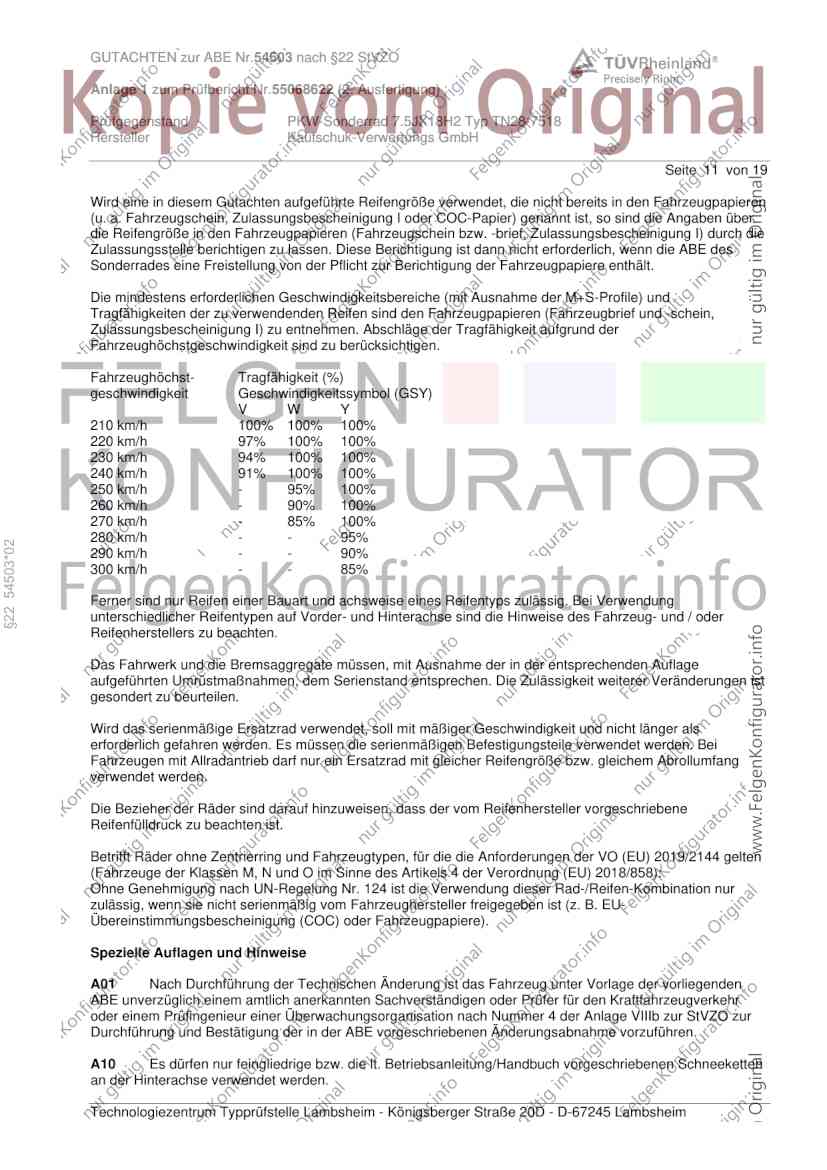

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
§22 54503*02
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

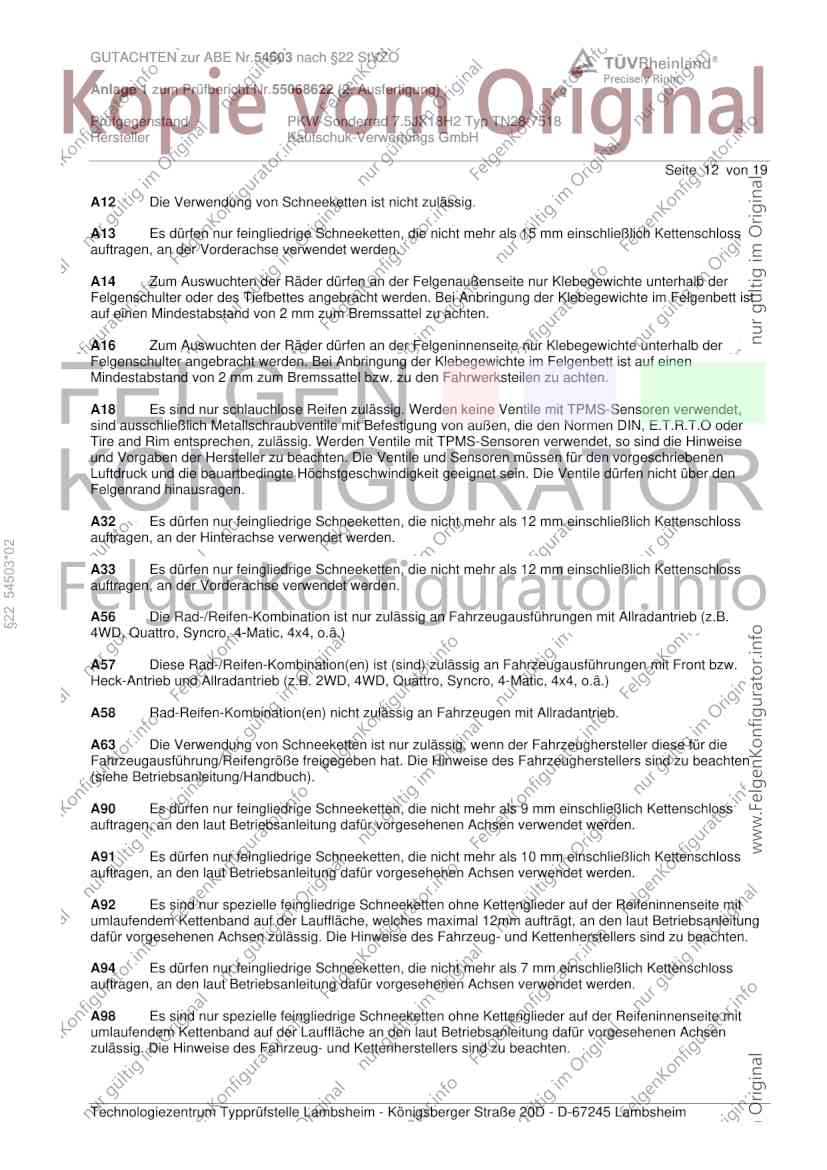

Seite 12 von 19
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
§22 54503*02
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

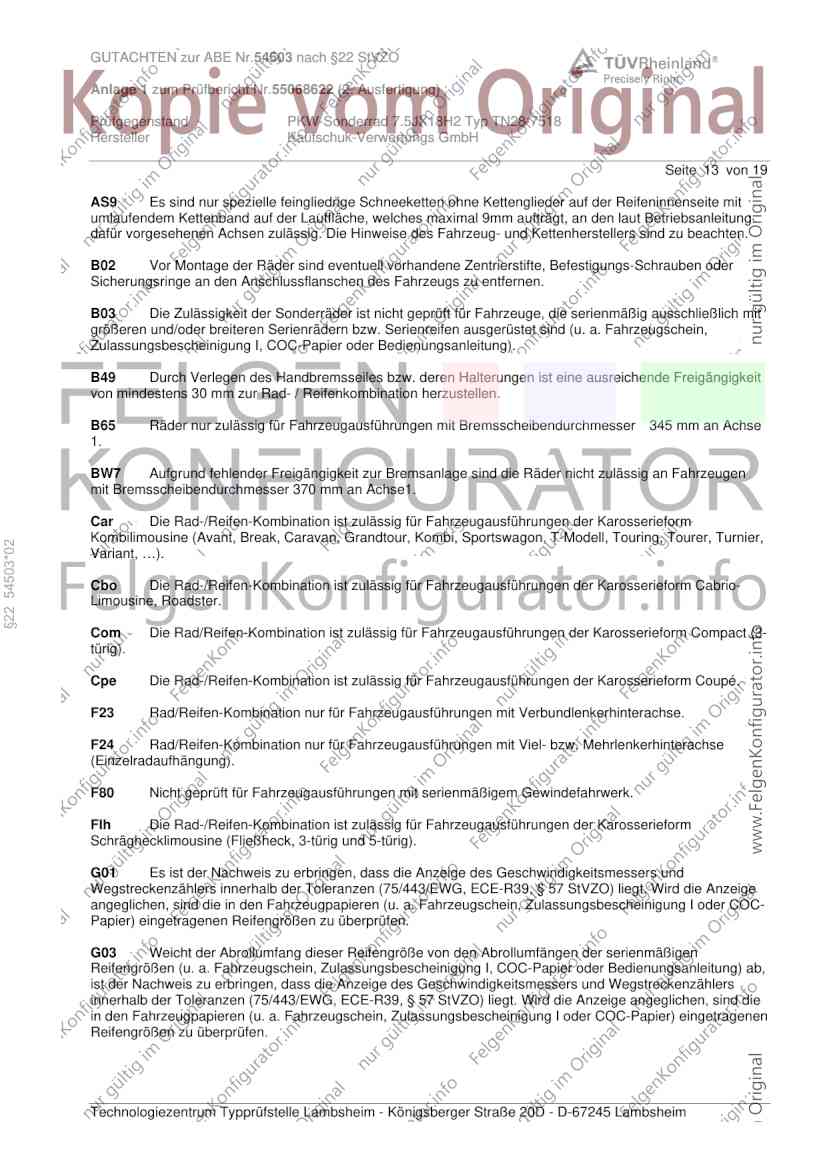

Seite 13 von 19
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigängigkeit
von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse
1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
§22 54503*02
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

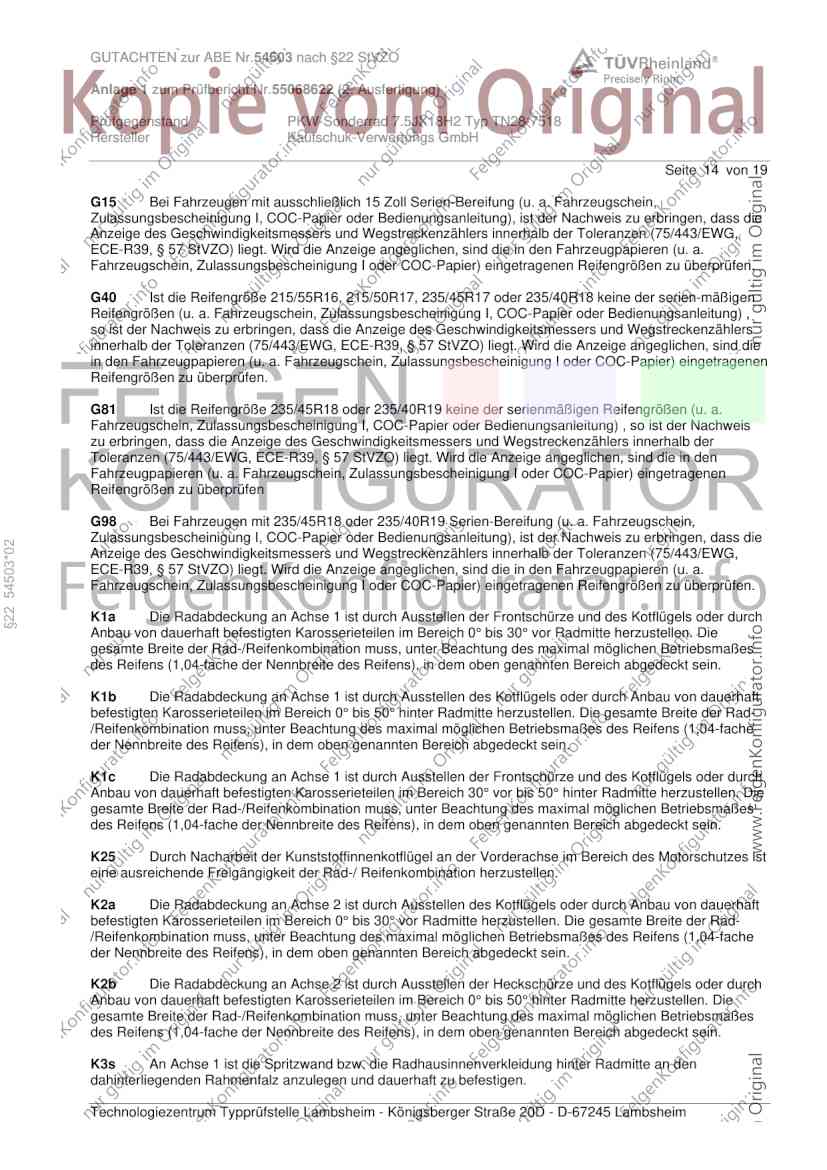

Seite 14 von 19
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
§22 54503*02
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

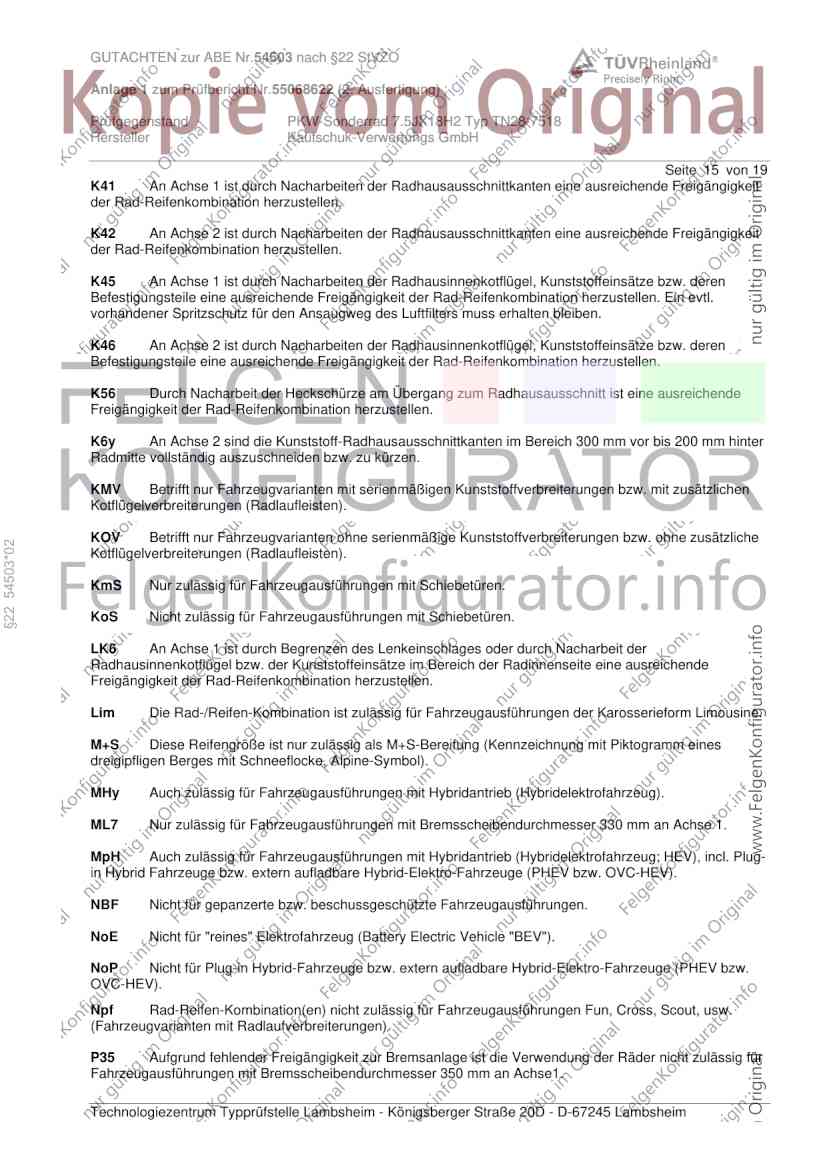

Seite 15 von 19
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
§22 54503*02
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

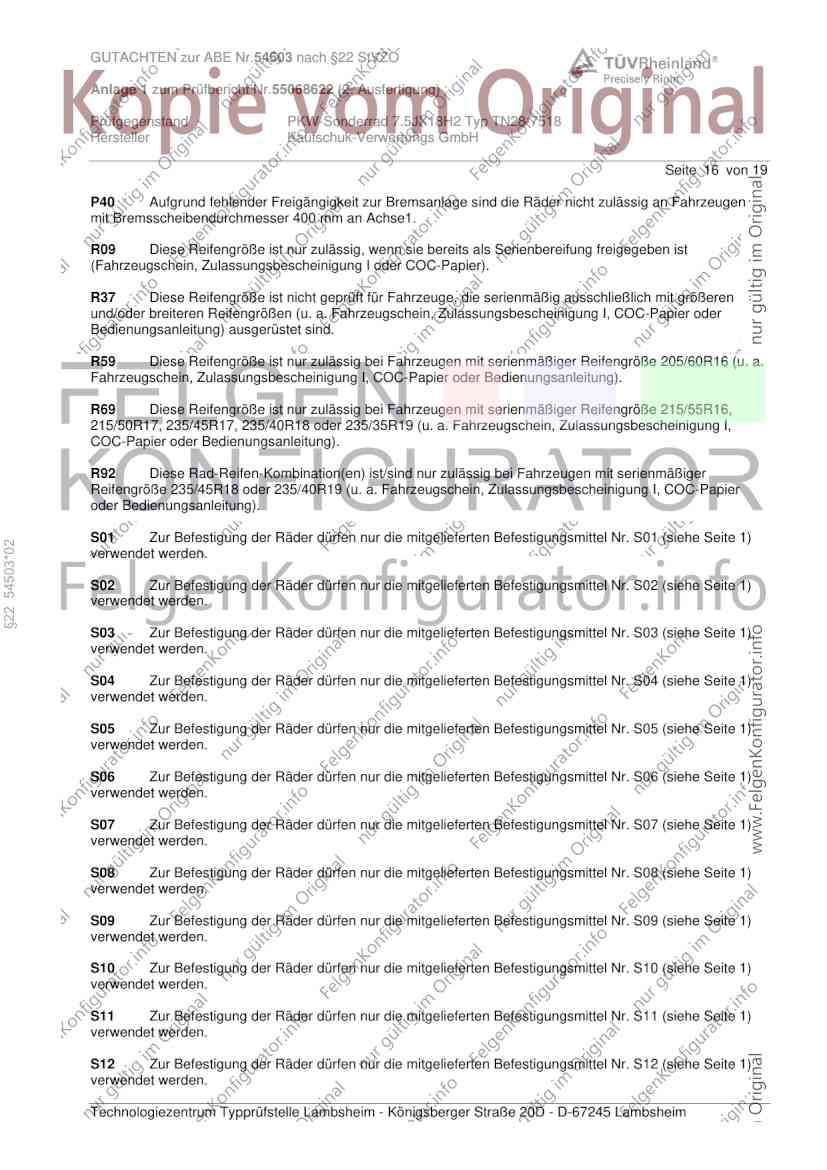

Seite 16 von 19
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
§22 54503*02
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

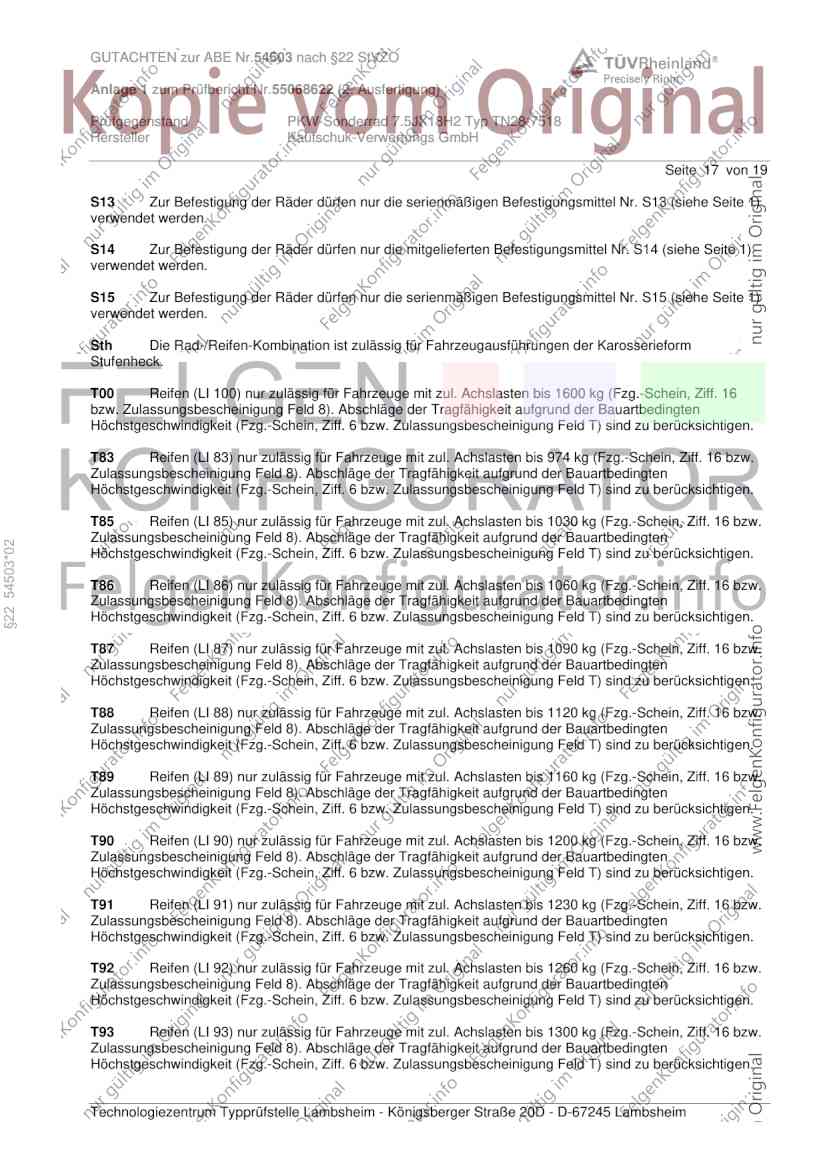

Seite 17 von 19
S13 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
S15 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S15 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54503*02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

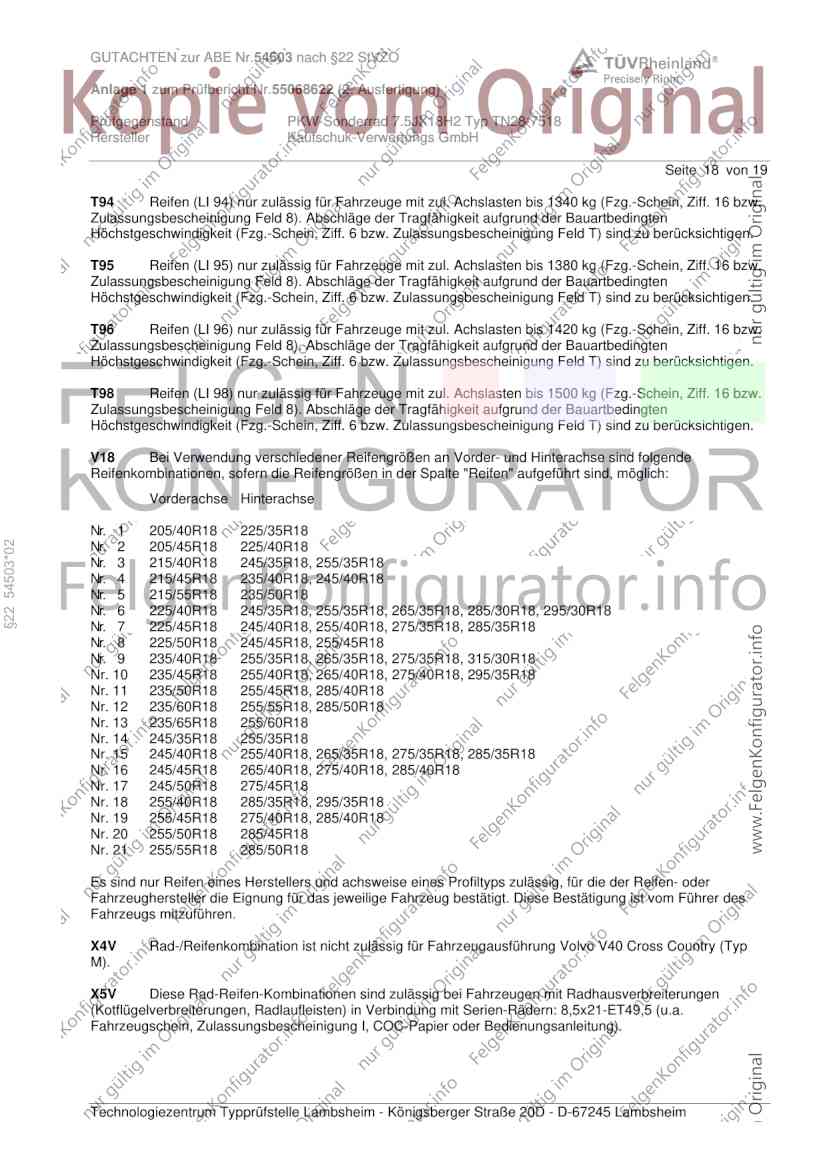

Seite 18 von 19
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
§22 54503*02
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54503 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55068622 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ TN28-7518
Hersteller Kautschuk-Verwertungs GmbH

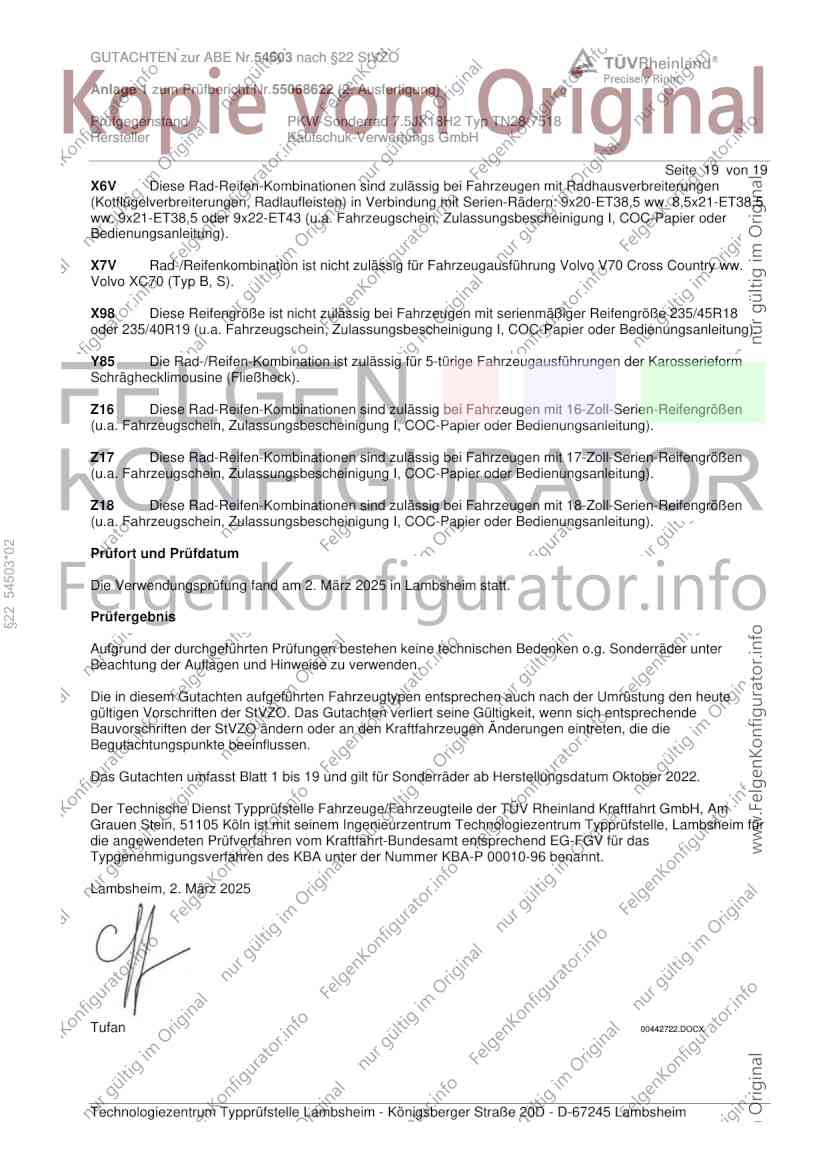

Seite 19 von 19
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§22 54503*02
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. März 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Oktober 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. März 2025
Tufan 00442722.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
