GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 23
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN30
Typ TN30-8519
Radgröße 8.5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5F TN30-8519 5F/ Ø72,6-Ø67,1 5/114,3/67,1 40 850 2300
Kennzeichnungen
KBA-Nummer 55745
Herstellerzeichen TOMASON
Radtyp und Ausführung TN30-8519 (s.o.)
Radgröße 8.5JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 140 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 135 -
S05 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 A12 A14 A16
B 84-110 235/45R19 A18 A57 S05
e2*2007/46*0117*.. 84-110 245/45R19
Citroen C-Crosser 115,125 225/45R19 T96 A12 A14 A16
V*****, V 115,125 235/45R19 T95 T99 A18 S05
e2*2001/116*0358*.. 115,125 245/45R19 A01 K1a K2b
115,125 255/40R19 A01 K1a K1b K2b T00 T96
Ford Maverick /Esc. 91-149 245/45R19 X45 X67 A12 A14 A16
1EZ, -/R; 1N2, -/R 91-149 255/40R19 A01 K42 X45 X67 A18 B02 S04
e4*98/14* 91-149 255/45R19 A01 G68 K42
0043,0051*..,
e13*2001/116*
0091,0093*..
Hyundai Genesis 232 245/35R19 A12 A14 A16
DH 232 245/40R19 A18 A56 Lim
e4*KS07/46*0018*.. X36 S05
Hyundai Grand Santa Fe 145, 147 235/50R19 K1c K2a K2b A01 A12 A14
(III) 145, 147 235/55R19 K1c K2a K2b A16 A18 A56
DM 145, 147 245/50R19 K1c K2c S03
e11*2007/46*0633*.. 145, 147 255/45R19 K1c K2a K2b
- incl. Facelift 2016 145, 147 255/50R19 K1c K2c K5w K6w
145, 147 275/45R19 K1c K2c K5w K6w
Hyundai Grandeur 110-191 225/45R19 A12 A14 A16
TG 110-191 235/40R19 T92 A18 Lim S05
e4*2001/116*0099*.. 110-191 235/45R19
Hyundai i30 /-cw 66-105 225/35R19 K27 K2c K41 K42 K46 K56 T84 A01 A12 A14
FD, FDH A16 A18 Car
e11*2001/116*0313*. Flh K1c S05
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-137 225/35R19 Car Cpe Flh K1c K2c K5b K6h A01 A12 A14
GDH, GDH-HME K8h T84 T88 A16 A18 A58
e11*2007/46*0337*..; 66-137 235/30R19 Car Cpe Flh K1c K2c K5b K6h S05
e11*2007/46*0338*..; K8h T86
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-118 225/35R19 K1c K2c K5d K8h T88 A01 A12 A14
PDE A16 A18 A58
e11*2007/46*3807*..; Car F24 Flh
e5*2007/46*1075*.. NoP S03
- incl. Facelift 2020
Hyundai i30 Fastback 85-118 225/35R19 K1c K2c K5b K8h T88 A01 A12 A14
PDE A16 A18 A58
e11*2007/46*3807*..; F24 NoP Y85
e5*2007/46*1075*.. S03
- incl. Facelift 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 N 184 225/35R19 K1c K2c K3f K5d K8m T88 A01 A12 A14
PDE 184 235/35R19 G90 K1c K2c K3f K5d K6i K6j A16 A18 A58
e11*2007/46*3807*..; K7d K8m F24 Flh S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Fastback 184 225/35R19 K1c K2c K3f K5d K8m T88 A01 A12 A14
PDE 184 235/35R19 G90 K1c K2c K3f K5d K6j K7d A16 A18 A58
e11*2007/46*3807*..; K8m F24 Y85 S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Perf. 202,206 225/35R19 K1c K2c K3f K5d K8m M+S T88 A01 A12 A14
Fastback 202,206 235/35R19 K1c K2c K3f K5d K6j K7d K8m A16 A18 A58
PDE T87 T91 F24 Y85 S03
e11*2007/46*3807*..;
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Performance 202,206 225/35R19 K1c K2c K3f K5d K8m M+S T88 A01 A12 A14
PDE 202,206 235/35R19 K1c K2c K3f K5d K6i K6j K7d A16 A18 A58
e11*2007/46*3807*..; K8m T87 T91 F24 Flh S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i40 /-cw 85-131 225/40R19 K1b K2b K5d K5k K7a T93 A01 A12 A14
VF 85-131 235/35R19 K1c K2b K5d K5i K5k T91 A16 A18 A58
e4*2007/46*0263*..; 85-131 245/35R19 K1c K2c K3s K5d K5i K5k K7i Car Lim V19
e4*2007/46*0264*.. T93 S03
- incl. Facelift 2015 und 85-131 255/30R19 K1c K2c K3s K4i K5d K5i K5l
2018 K7d K8e T91
85-131 255/35R19 K1c K2c K3s K4i K5d K5i K5l K7i
K8m
Hyundai IONIQ 5 42-81 235/50R19 K1c K2c A01 A12 A14
NE 42-81 235/55R19 K1c K2c A16 A18 A57
e9*2018/858*11054*.. Flh S03
- Elektro
Hyundai IONIQ 6 37-81 225/45R19 K1a K1b K2b T96 A01 A12 A14
CE 37-81 235/45R19 K1c K2a K2b A16 A18 A57
e4*2018/858*00145*.. 37-81 245/45R19 K1c K2c Lim S03
- Elektro 37-81 255/40R19 K1c K2c K5c K5k
Hyundai ix35 85-135 225/45R19 K1b A01 A12 A14
EL, ELH, LM 85-135 235/45R19 K1a K1b K2b A16 A18 A57
e11*2007/46* 85-135 245/45R19 K1c K2a K2b K6g S05
0104*00-03;
0192*00-05;
0128*00-06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/45R19 K1a K1b K2b A01 A12 A14
ELH, LM 85-135 235/45R19 K1c K2a K2b K6g A16 A18 A57
e11*2007/46* 85-135 245/45R19 K1c K2c K5c K6g S05
0128*07-..
0192*06-..
- ab Facelift 2013
Hyundai Kona 85-146 225/40R19 K1c K2a K2b K6w A01 A12 A14
OS 85-146 235/35R19 K1c K2c K4i K6w K8e A16 A18 A58
e4*2007/46*1259*.. 85-146 235/40R19 K1c K2c K3s K4i K5v K6w K8e F23 NoE NoP
- Frontantrieb 85-146 245/35R19 K1c K2c K4i K6y K8e V19 S03
- incl. Facelift 2021
Hyundai Kona 74-146 225/45R19 K1c K2b K6w A01 A12 A14
SX2 74-146 235/40R19 K1c K2c K5v K6y A16 A18 A58
e4*2018/858*00153*.. 74-146 235/45R19 K1c K2c K5v K6y F23 NoE NoP
74-146 245/40R19 K1c K2c K5x K6y K8a V19 S03
74-146 255/40R19 K2c K6y K8a R03
Hyundai Kona 4WD 100-146 225/40R19 K1c K2b K6w A01 A12 A14
OS 100-146 235/35R19 K1c K2a K2b K4i K6w A16 A18 A56
e4*2007/46*1259*.. 100-146 235/40R19 K1c K2a K2b K3s K4i K5v K6w F24 NoE NoP
- incl. Facelift 2021 100-146 245/35R19 K1c K2c K4i K6y K8e S03
Hyundai Kona 4WD 125, 146 225/45R19 K1c K2b A01 A12 A14
SX2 125, 146 235/40R19 K1c K2c K5v K6w A16 A18 A56
e4*2018/858*00153*.. 125, 146 235/45R19 K1c K2c K5v K6w F24 NoE NoP
125, 146 245/40R19 K1c K2c K5x K6w S03
Hyundai Kona electric 26, 28 225/40R19 K1c K2b K4i K6w A01 A12 A14
OS, OSE A16 A18 A58
e4*2007/46*1259*.., F24 S03
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 225/45R19 K1c K2b A01 A12 A14
SX2E 33-54 235/45R19 K1c K2c K5v K6w A16 A18 A58
e4*2018/858*00168*.. 33-54 245/40R19 K1c K2c K5x K6w F24 V19 S03
- Elektro 33-54 255/40R19 K2c K6y K8c K8x R03
Hyundai Kona Hybrid 77 225/40R19 K1c K2b K4i K6w A01 A12 A14
OS 77 235/35R19 K1c K2c K4i K6y K8e A16 A18 A58
e4*2007/46*1259*.. F24 S03
- incl. Facelift 2021
Hyundai Kona Hybrid 69, 77 225/45R19 K1c K2b A01 A12 A14
SX2 69, 77 235/40R19 K1c K2c K5v K6w A16 A18 A58
e4*2018/858*00153*.. 69, 77 235/45R19 K1c K2c K5v K6w F24 NoE NoP
69, 77 245/40R19 K1c K2c K5x K6w V19 S03
69, 77 255/40R19 K2c K6y K8c K8x R03
Hyundai Kona N 206 225/40R19 K1c K2a K2b A01 A12 A14
OS 206 235/40R19 K1c K2c A16 A18 A58
e4*2007/46*1259*14-.. 206 245/35R19 K1c K2c K4i K6v F24 NoE NoP
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Nexo 32 (120) 225/45R19 T96 A12 A14 A16
FE 32 (120) 235/45R19 A01 K1a K1b K2b A18 A58 S03
e9*2007/46*6592*.. 32 (120) 245/45R19 A01 K1c K2b
Hyundai Santa Fe (III) 110-147 235/50R19 K1c K2a K2b A01 A12 A14
DM 110-147 235/55R19 K1c K2a K2b A16 A18 A57
e11*2007/46*0633*.. 110-147 245/50R19 K1c K2c S03
- incl. Facelift 2016 110-147 255/45R19 K1c K2a K2b
110-147 255/50R19 K1c K2c K5w K6w
110-147 275/45R19 K1c K2c K5w K6w
Hyundai Santa Fe (IV) 110-147 235/50R19 K1c K2b A01 A12 A14
TM 110-147 235/55R19 K1c K2b A16 A18 A57
e4*2007/46* 110-147 245/50R19 K1c K2c S03
1318*00-02 110-147 255/45R19 K1c K2b
110-147 255/50R19 K1c K2c
110-147 265/45R19 K1c K2c
110-147 275/45R19 K1c K2c K5v K6w
Hyundai Santa Fe (IV) 132-148 235/50R19 K1c K2b A01 A12 A14
TM 132-148 235/55R19 K1c K2b A16 A18 A57
e4*2007/46* 132-148 245/50R19 K1c K2c MpH NoE S03
1318*03-.. 132-148 255/45R19 K1c K2b
- ab Facelift 2020 132-148 265/45R19 K1c K2c
Hyundai Santa Fe (V) 117-132 235/50R19 K1c K2b A01 A12 A14
MX5 117-132 235/55R19 K1c K2b A16 A18 A57
e4*2018/858*00188*.. 117-132 245/50R19 K1c K2b MpH NoE S03
117-132 255/50R19 K1c K2c
117-132 265/45R19 K1c K2b
117-132 275/45R19 K1c K2c
Hyundai Sonata 100-184 225/40R19 K1a K1b T93 A01 A12 A14
NF 100-184 235/35R19 K1c K42 K56 T91 A16 A18 Lim
e11*2001/116*0241*. 100-184 245/35R19 K1c K2b K42 K56 T93 S05
Hyundai Tucson (I) 82-129 225/45R19 R64 A12 A14 A16
JM 82-129 235/45R19 A18 KMV S05
e4*2001/116*0087*.. 82-129 245/40R19
- mit Radhaus- 82-129 255/40R19 A01 K1a K1b K2b
Verbreiterungen
Hyundai Tucson (I) 82-129 225/45R19 K1a K1b K2b A01 A12 A14
JM 82-129 235/45R19 K1a K1b K2a K2b A16 A18 KOV
e4*2001/116*0087*.. 82-129 245/40R19 K1c K2a K2b S05
- ohne Radhaus- 82-129 255/40R19 K1c K2c
Verbreiterungen
Hyundai Tucson (III) 114-136 225/45R19 K1c K2b T96 A01 A12 A14
TL 114-136 235/45R19 K1c K2c A16 A18 A57
e11*2007/46*2711*..; 114-136 245/45R19 K1c K2c K6w K8x S03
e5*2007/46*1084*..
- incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson (III) 85-136 225/45R19 K1c K2b T96 A01 A12 A14
TLE, TLE-HME 85-136 235/45R19 K1c K2c A16 A18 A57
e11*2007/46*2724*..; 85-136 245/45R19 K1c K2c K6w K8x S03
e13*2007/46*1612*..;
e5*2007/46*1076*..
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 235/50R19 K1c K2c A01 A12 A14
NX4e 85-132 245/45R19 K1c K2c A16 A18 A57
e5*2018/858*00001*.. 85-132 255/45R19 K1c K2c MpH NoE S03
- incl. Facelift 2024 85-132 265/45R19 K1c K2c K3i K5a K5v K6w
Hyundai Veloster 97,103,137 225/35R19 K1c K2a K2b K5d K6h K8s A01 A12 A14
FS A16 A18 A58
e11*2007/46* Cpe S05
0194*11-..
- ab Facelift 2015
Kia Carens 85-122 225/40R19 G80 K1c K2c K5d K6g K8m T93 A01 A12 A14
RP 85-122 235/35R19 G80 K1c K2c K3f K5d K6g K8m A16 A18 A58
e4*2007/46*0633*.. T91 S05
85-122 245/35R19 G80 K1c K2c K3f K5d K6h K8s
T93
Kia Carens / UN 84-107 235/35R19 K1c K2b K56 T91 A01 A12 A14
FG A16 A18 S05
e4*2001/116*0114*..
Kia cee'd (I) 66-106 225/35R19 Car K1c K2b K41 K46 T84 T88 A01 A12 A14
ED A16 A18 Cpe
e4*2001/116*0121*.; Flh K56 S05
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW (II) 66-150 225/35R19 Car K1c K2c K3f K4g K5d K6h A01 A12 A14
JD K8h T84 T88 Y85 A16 A18 A58
e4*2007/46*0496*..; 66-150 235/30R19 Car K1c K2c K3f K4g K5d K6h S05
e4*2007/46*0497*.. K8h T86 Y85
- incl. Facelift 2015
Kia Ceed /-SW (III) 73-150 225/35R19 K1c K2c K3f K5d K6i K6j K8m A01 A12 A14
CD T88 A16 A18 A58
e4*2007/46*1299*.. Car F24 KOV
NoP Y85 S03
Kia EV3 50 (150) 225/45R19 K1c K2b A01 A12 A14
SV1 50 (150) 235/45R19 K1c K2b K6w K8h A16 A18 A58
e6*2018/858*00331*.. 50 (150) 245/40R19 K1c K2c K5v K6w K8h Flh V19 S03
- Elektro 50 (150) 245/45R19 K1c K2c K5v K6w K8h
50 (150) 255/40R19 K2c K6y K8m R03
Kia EV6 42-81 235/50R19 K1c K2c A01 A12 A14
CV 42-81 235/55R19 K1c K2c A16 A18 A57
e9*2018/858*11073*.. Flh S03
- Elektro
- incl. Facelift 2025
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro (I) PHEV 77-78 225/35R19 K1a K1b K2b K6w K8e T88 A01 A12 A14
DE 77-78 225/40R19 K1a K1b K2b K3s K6w K8e A16 A18 A58
e4*2007/46*1139*.. S03
- Plug-in Hybrid
Kia Niro (II) Hybrid 77 225/35R19 K1c K2c K6y K8h T88 A01 A12 A14
SG2 77 225/40R19 K1c K2c K6y K8h A16 A18 A58
e9*2018/858*11241*.. 77 235/35R19 K1c K2c K3i K5d K5w K6y K8m MpH NoE V19
- Hybrid, Plug-in Hybrid 77 245/35R19 K1c K2c K3i K3s K5d K5x K6y S03
K7b K8m
Kia Niro Hybrid (I) 77-78 225/35R19 K1a K1b K2b K6w K8e T88 A01 A12 A14
DE 77-78 225/40R19 K1a K1b K2b K3s K6w K8e A16 A18 A58
e4*2007/46*1139*.. 77-78 235/35R19 K1c K2a K2b K3i K5w K6i K6x S03
K8i
Kia Niro-EV (II) 50 (150) 225/40R19 K1c K2c K6y K8h A01 A12 A14
SG2 50 (150) 235/40R19 K1c K2c K3s K6y K8h A16 A18 A58
e9*2018/858*11241*.. 50 (150) 245/35R19 K1c K2c K3i K3s K5d K5w K6y V19 S03
- Elektro K8m
Kia Opirus 137-149 245/40R19 K1a K45 Rld T98 A01 A12 A14
LD 137-149 245/40R19 HK1 K1a K45 K56 T98 Z16 A16 A18 Lim
e4*2001/116*0075 137-149 255/35R19 K1c Rld T96 S05
*00-02 137-149 255/35R19 K1c K56 T96 Z16
Kia Optima 99-133 225/40R19 K1c K2c A01 A12 A14
JF 99-180 235/40R19 K1c K2c K5b K8h A16 A18 A58
e4*2007/46*1018*.. 99-180 245/35R19 K1c K2c K5b K7d K8h Lim NoH S03
- incl. Facelift 2018 99-180 245/40R19 K1c K2c K5b K7d K8h
Kia Optima Spirit 100, 121 225/40R19 K1a K1b K2b A01 A12 A14
TF A16 A18 A58
e4*2007/46*0255*.. BK1 Lim S05
Kia Optima SW 99-133 225/40R19 K1c K2c A01 A12 A14
JF 99-180 235/40R19 K1c K2c K5b K8h A16 A18 A58
e4*2007/46*1018*.. 99-180 245/35R19 K1c K2c K5b K7d K8h Car NoH S03
- incl. Facelift 2018 99-180 245/40R19 K1c K2c K5b K7d K8h
Kia pro_cee'd (II) 66-150 225/35R19 K1c K2c K3f K4g K5d K6h K8h A01 A12 A14
JD T84 T88 A16 A18 A58
e4*2007/46*0496*.. 66-150 235/30R19 K1c K2c K3f K4g K5d K6h K8h Y84 S05
- incl. Facelift 2015 T86
Kia ProCeed (III) 88-150 225/35R19 K1c K2c K3f K5d K6i K6j K8m A01 A12 A14
CD T88 A16 A18 A58
e4*2007/46*1299* KOV NoP Y85
S03
Kia Sorento (II) 110-145 235/50R19 K1c K2b A01 A12 A14
XM FL 110-145 235/55R19 K1c K2b A16 A18 S05
e11*2007/46*0634*.. 110-145 245/50R19 K1c K2b
110-145 255/45R19 K1c K2b
110-145 255/50R19 K1c K2c K5v
110-145 275/45R19 K1c K2c K5a K5x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (II) 110-145 235/50R19 K2b A01 A12 A14
XM, XMG 110-145 235/55R19 K2b A16 A18 A57
e11*2001/116*0358*..; 110-145 255/45R19 K2b S05
e11*2007/46*0141*..;
e13*2007/46*1098*..
Kia Sorento (III) 136-147 235/50R19 K1a K1b K2a K2b A01 A12 A14
UM 136-147 235/55R19 K1a K1b K2a K2b A16 A18 A57
e4*2007/46*0894*.. 136-147 245/50R19 K1c K2a K2b S03
- incl. Facelift 2017 136-147 255/45R19 K1a K1b K2a K2b
Kia Sorento (IV) 117-148 235/50R19 K1c K2b A01 A12 A14
MQ4 117-148 235/55R19 K1c K2b A16 A18 A57
e4*2007/46*1530*.. 117-148 245/50R19 K1c K2c NoP S03
- incl. FL 2024 117-148 255/45R19 K1c K2b
117-148 265/45R19 K1c K2c K5v
Kia Sorento PHEV (IV) 117-132 235/50R19 K1c K2b A01 A12 A14
MQ4 117-132 235/55R19 K1c K2b A16 A18 A56
e4*2007/46*1530*.. 117-132 245/50R19 K1c K2c S03
- incl. FL 2024 117-132 255/45R19 K1c K2b
117-132 265/45R19 K1c K2c K5v
Kia Soul (I) 85-103 225/35R19 K1c K2b K5b K6h K7a K8e T88 A01 A12 A14
AM 85-103 225/40R19 G73 K1c K2b K5b K6h K7i K8e A16 A18 A58
e4*2001/116*0139*..; S05
e4*2007/46*0133*..
Kia Soul (II) 91-113 225/40R19 G16 K2b K6w K8e R37 A01 A12 A14
PS 91-113 235/35R19 K2b K5b K5w K6w K8e R37 A16 A18 A58
e4*2007/46*0825*.. 91-150 235/40R19 G16 K2b K5b K5w K6w K8e KMV V19 S03
- mit Radhaus- 91-150 245/35R19 K1c K2b K3a K5b K5w K6x K8m
Verbreiterungen 91-150 255/35R19 G16 K1c K2c K3a K5b K5x K6y
K7a K8s
Kia Sportage (III) 85-135 225/45R19 A12 A14 A16
SLS, SL 85-135 235/45R19 A18 A57 S05
e11*2007/46* 85-135 245/45R19 A01 K1a
0136*00-09;
0166*00-05
Kia Sportage (III) 85-135 225/45R19 A12 A14 A16
SLS, SL 85-135 235/45R19 A18 A57 S05
e11*2007/46* 85-135 245/45R19 A01 K1a K1b K2b
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage (IV) 114-136 225/45R19 K1b K2b T96 A01 A12 A14
QL 114-136 235/45R19 K1a K1b K2a K2b A16 A18 A57
e11*2007/46*3139*..; 114-136 245/45R19 K1c K2a K2b S03
e5*2007/46*1080*.. 114-136 255/40R19 K1c K2c K6w
- incl. Facelift 2018 114-136 255/45R19 K1c K2c K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (IV) 85-136 225/45R19 K1b K2b T96 A01 A12 A14
QLE, QLE-KMD 85-136 235/45R19 K1a K1b K2a K2b A16 A18 A57
e11*2007/46*3144*..; 85-136 245/45R19 K1c K2a K2b S03
e13*2007/46*1971*..; 85-136 255/40R19 K1c K2c K6w
e5*2007/46*1081*.. 85-136 255/45R19 K1c K2c K6w
- incl. Facelift 2018
Kia Sportage (V) 85-132 235/50R19 K1c K2c A01 A12 A14
NQ5e 85-132 245/45R19 K1c K2c A16 A18 A57
e4*2018/858*00079*.. 85-132 255/45R19 K1c K2c MpH NoE S03
85-132 265/45R19 K1c K2c K3i K5b K5v K6w
Kia Sportage /KM (II) 82-129 225/45R19 R64 A12 A14 A16
JE, JES 82-129 235/45R19 A18 KMV S05
e4*2001/116*0089*.., 82-129 245/40R19
e4*2001/116*0120*.. 82-129 255/40R19
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 225/45R19 A12 A14 A16
JE, JES 82-129 235/45R19 A01 K1c K2b A18 KOV S05
e4*2001/116*0089*.., 82-129 245/40R19 A01 K1c K2b
e4*2001/116*0120*.. 82-129 255/40R19 A01 K1c K2b
- ohne Radhaus-
Verbreiterungen
Kia XCeed 85-150 225/40R19 K1b R37 A01 A12 A14
CD 85-150 235/40R19 K1a K1b K3f K5f K5w A16 A18 A58
e4*2007/46*1299*07-.. Flh KMV NoP
S03
Kia XCeed PHEV 77 225/40R19 K1b A01 A12 A14
CD 77 235/40R19 K1a K1b K3f K5f K5w A16 A18 A58
e4*2007/46*1299*07-.. Flh KMV S03
- Plug-in Hybrid
Mazda 3 (I) 62-191 225/35R19 K1c K25 K2b K41 K42 K44 K46 A01 A12 A14
BK T84 T88 A16 A18 B02
e1*2001/116*0234*.. Flh Lim S05
Mazda 3 (II) 77-111,191 225/35R19 K1c K2b K6f K6l K8c T84 T88 A01 A12 A14
BL 77-191 235/35R19 G01 K1c K2b K6f K6l K8c T87 A16 A18 Flh
e11*2001/116* T91 Sth S05
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 225/35R19 K1c K2b K4h K6r T84 T88 A01 A12 A14
BL 74-121 225/40R19 G01 K1c K2b K4h K6r A16 A18 A58
e11*2001/116* 74-121 235/35R19 K1c K2c K4g K6g K6r Flh Lim S02
0262*10-.. 74-121 245/35R19 K1c K2c K4g K6g K6r
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)

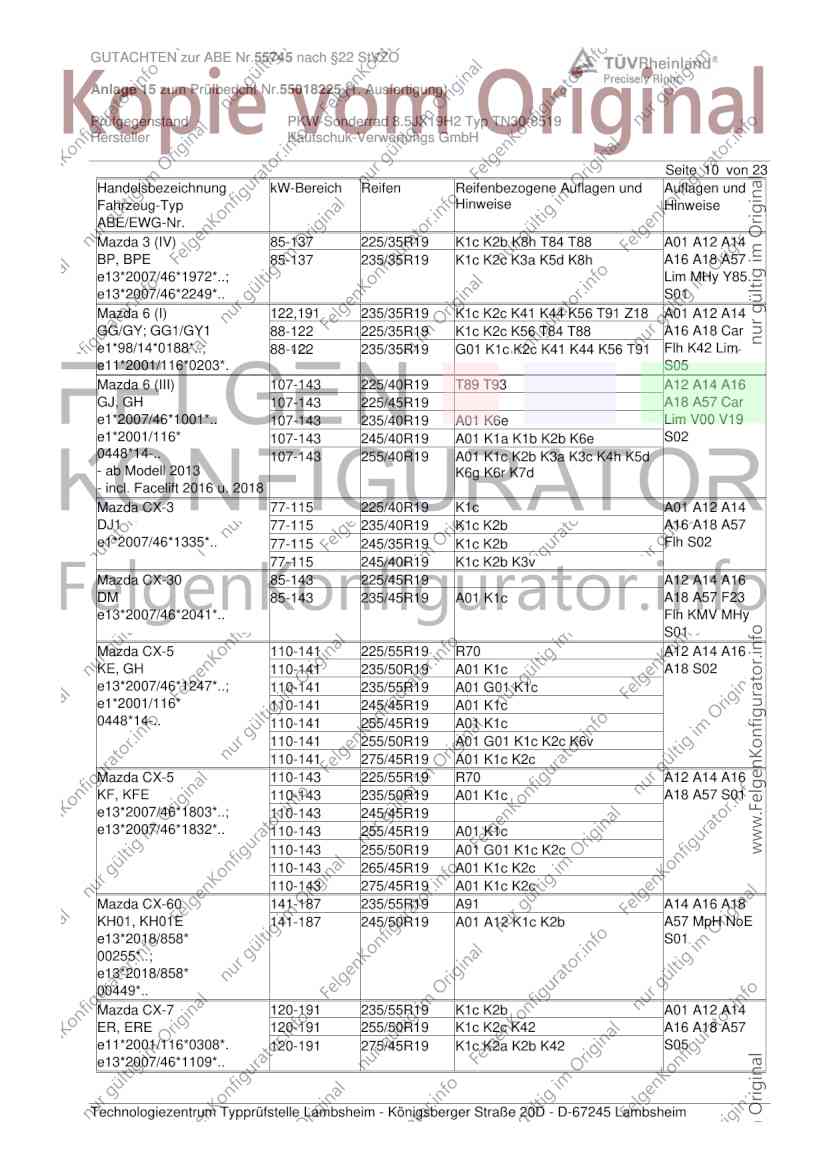

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (IV) 85-137 225/35R19 K1c K2b K8h T84 T88 A01 A12 A14
BP, BPE 85-137 235/35R19 K1c K2c K3a K5d K8h A16 A18 A57
e13*2007/46*1972*..; Lim MHy Y85
e13*2007/46*2249*.. S01
Mazda 6 (I) 122,191 235/35R19 K1c K2c K41 K44 K56 T91 Z18 A01 A12 A14
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2c K56 T84 T88 A16 A18 Car
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K44 K56 T91 Flh K42 Lim
e11*2001/116*0203*. S05
Mazda 6 (III) 107-143 225/40R19 T89 T93 A12 A14 A16
GJ, GH 107-143 225/45R19 A18 A57 Car
e1*2007/46*1001*.. 107-143 235/40R19 A01 K6e Lim V00 V19
e1*2001/116* 107-143 245/40R19 A01 K1a K1b K2b K6e S02
0448*14-.. 107-143 255/40R19 A01 K1c K2b K3a K3c K4h K5d
- ab Modell 2013 K6g K6r K7d
- incl. Facelift 2016 u. 2018
Mazda CX-3 77-115 225/40R19 K1c A01 A12 A14
DJ1 77-115 235/40R19 K1c K2b A16 A18 A57
e1*2007/46*1335*.. 77-115 245/35R19 K1c K2b Flh S02
77-115 245/40R19 K1c K2b K3v
Mazda CX-30 85-143 225/45R19 A12 A14 A16
DM 85-143 235/45R19 A01 K1c A18 A57 F23
e13*2007/46*2041*.. Flh KMV MHy
S01
Mazda CX-5 110-141 225/55R19 R70 A12 A14 A16
KE, GH 110-141 235/50R19 A01 K1c A18 S02
e13*2007/46*1247*..; 110-141 235/55R19 A01 G01 K1c
e1*2001/116* 110-141 245/45R19 A01 K1c
0448*14-.. 110-141 255/45R19 A01 K1c
110-141 255/50R19 A01 G01 K1c K2c K6v
110-141 275/45R19 A01 K1c K2c
Mazda CX-5 110-143 225/55R19 R70 A12 A14 A16
KF, KFE 110-143 235/50R19 A01 K1c A18 A57 S01
e13*2007/46*1803*..; 110-143 245/45R19
e13*2007/46*1832*.. 110-143 255/45R19 A01 K1c
110-143 255/50R19 A01 G01 K1c K2c
110-143 265/45R19 A01 K1c K2c
110-143 275/45R19 A01 K1c K2c
Mazda CX-60 141-187 235/55R19 A91 A14 A16 A18
KH01, KH01E 141-187 245/50R19 A01 A12 K1c K2b A57 MpH NoE
e13*2018/858* S01
00255*..;
e13*2018/858*
00449*..
Mazda CX-7 120-191 235/55R19 K1c K2b A01 A12 A14
ER, ERE 120-191 255/50R19 K1c K2c K42 A16 A18 A57
e11*2001/116*0308*. 120-191 275/45R19 K1c K2a K2b K42 S05
e13*2007/46*1109*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO

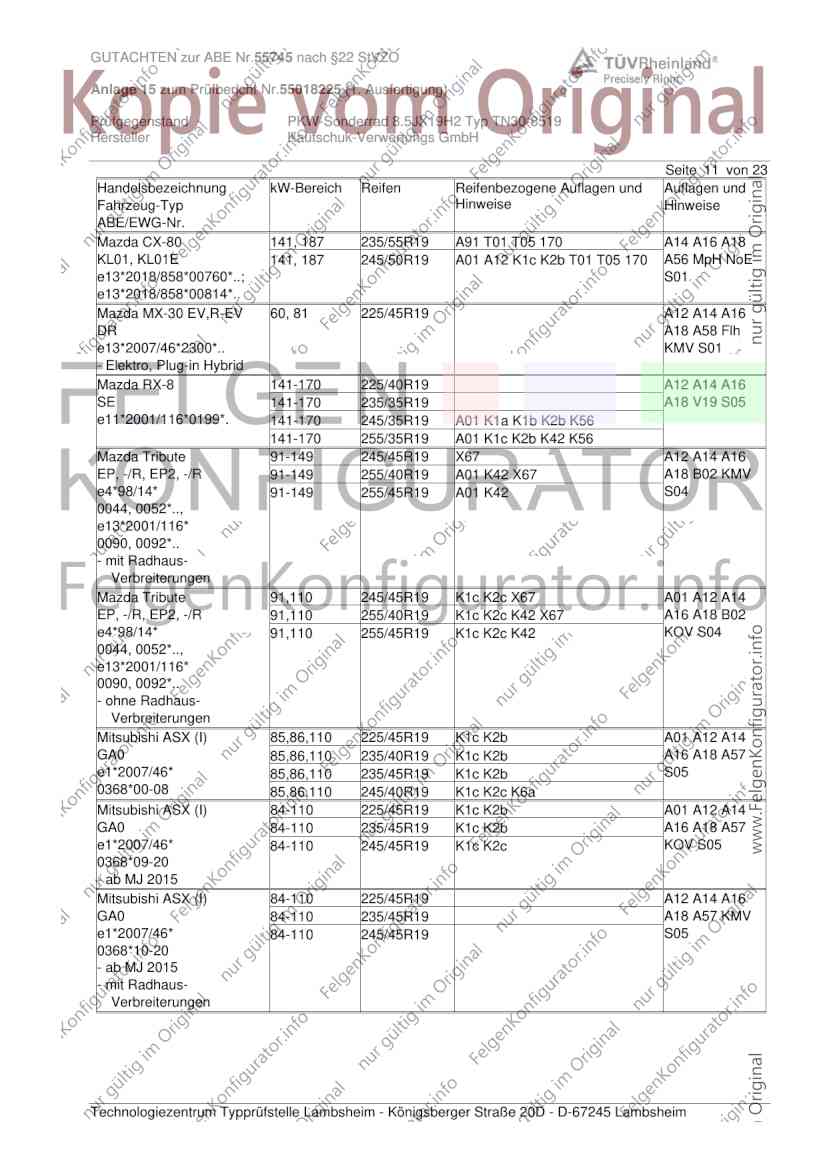

Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-80 141, 187 235/55R19 A91 T01 T05 170 A14 A16 A18
KL01, KL01E 141, 187 245/50R19 A01 A12 K1c K2b T01 T05 170 A56 MpH NoE
e13*2018/858*00760*..; S01
e13*2018/858*00814*..
Mazda MX-30 EV,R-EV 60, 81 225/45R19 A12 A14 A16
DR A18 A58 Flh
e13*2007/46*2300*.. KMV S01
- Elektro, Plug-in Hybrid
Mazda RX-8 141-170 225/40R19 A12 A14 A16
SE 141-170 235/35R19 A18 V19 S05
e11*2001/116*0199*. 141-170 245/35R19 A01 K1a K1b K2b K56
141-170 255/35R19 A01 K1c K2b K42 K56
Mazda Tribute 91-149 245/45R19 X67 A12 A14 A16
EP, -/R, EP2, -/R 91-149 255/40R19 A01 K42 X67 A18 B02 KMV
e4*98/14* 91-149 255/45R19 A01 K42 S04
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 245/45R19 K1c K2c X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2c K42 X67 A16 A18 B02
e4*98/14* 91,110 255/45R19 K1c K2c K42 KOV S04
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 85,86,110 225/45R19 K1c K2b A01 A12 A14
GA0 85,86,110 235/40R19 K1c K2b A16 A18 A57
e1*2007/46* 85,86,110 235/45R19 K1c K2b S05
0368*00-08 85,86,110 245/40R19 K1c K2c K6a
Mitsubishi ASX (I) 84-110 225/45R19 K1c K2b A01 A12 A14
GA0 84-110 235/45R19 K1c K2b A16 A18 A57
e1*2007/46* 84-110 245/45R19 K1c K2c KOV S05
0368*09-20
- ab MJ 2015
Mitsubishi ASX (I) 84-110 225/45R19 A12 A14 A16
GA0 84-110 235/45R19 A18 A57 KMV
e1*2007/46* 84-110 245/45R19 S05
0368*10-20
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO

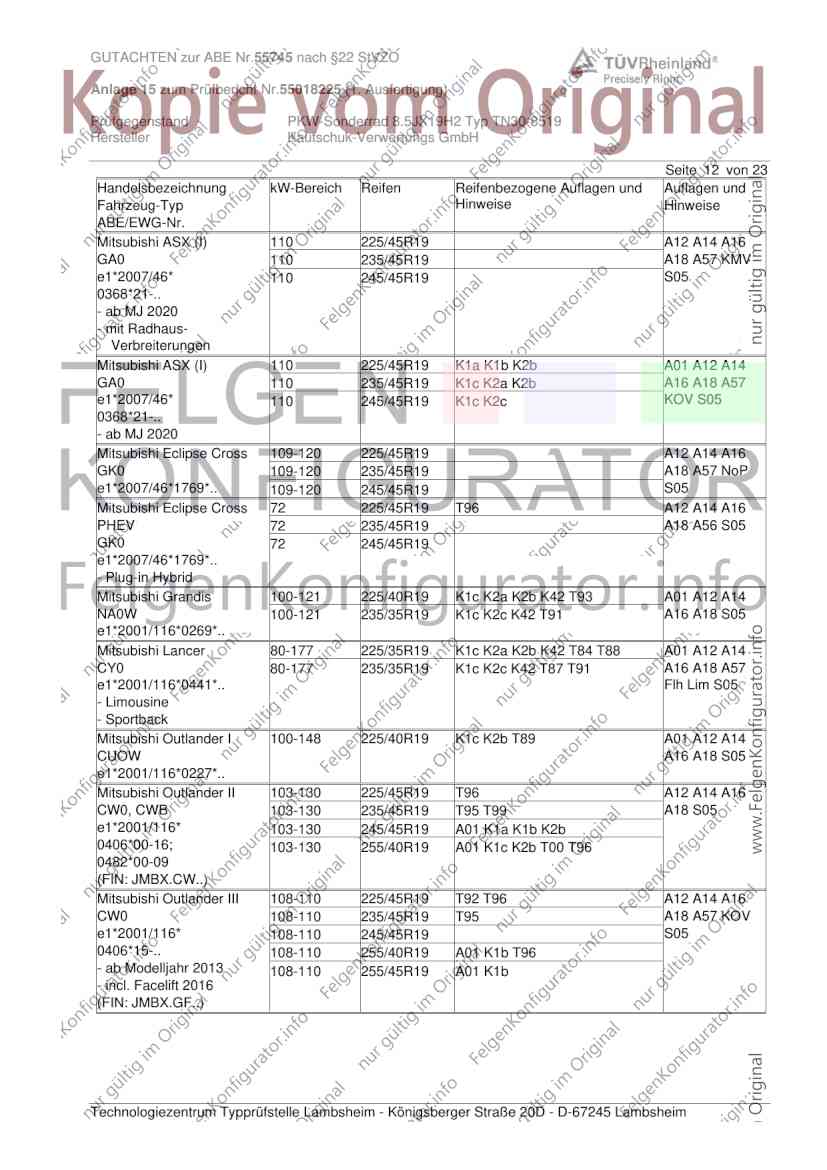

Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 12 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX (I) 110 225/45R19 A12 A14 A16
GA0 110 235/45R19 A18 A57 KMV
e1*2007/46* 110 245/45R19 S05
0368*21-..
- ab MJ 2020
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 110 225/45R19 K1a K1b K2b A01 A12 A14
GA0 110 235/45R19 K1c K2a K2b A16 A18 A57
e1*2007/46* 110 245/45R19 K1c K2c KOV S05
0368*21-..
- ab MJ 2020
Mitsubishi Eclipse Cross 109-120 225/45R19 A12 A14 A16
GK0 109-120 235/45R19 A18 A57 NoP
e1*2007/46*1769*.. 109-120 245/45R19 S05
Mitsubishi Eclipse Cross 72 225/45R19 T96 A12 A14 A16
PHEV 72 235/45R19 A18 A56 S05
GK0 72 245/45R19
e1*2007/46*1769*..
- Plug-in Hybrid
Mitsubishi Grandis 100-121 225/40R19 K1c K2a K2b K42 T93 A01 A12 A14
NA0W 100-121 235/35R19 K1c K2c K42 T91 A16 A18 S05
e1*2001/116*0269*..
Mitsubishi Lancer 80-177 225/35R19 K1c K2a K2b K42 T84 T88 A01 A12 A14
CY0 80-177 235/35R19 K1c K2c K42 T87 T91 A16 A18 A57
e1*2001/116*0441*.. Flh Lim S05
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 225/40R19 K1c K2b T89 A01 A12 A14
CUOW A16 A18 S05
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 225/45R19 T96 A12 A14 A16
CW0, CWB 103-130 235/45R19 T95 T99 A18 S05
e1*2001/116* 103-130 245/45R19 A01 K1a K1b K2b
0406*00-16; 103-130 255/40R19 A01 K1c K2b T00 T96
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108-110 225/45R19 T92 T96 A12 A14 A16
CW0 108-110 235/45R19 T95 A18 A57 KOV
e1*2001/116* 108-110 245/45R19 S05
0406*15-.. 108-110 255/40R19 A01 K1b T96
- ab Modelljahr 2013 108-110 255/45R19 A01 K1b
- incl. Facelift 2016
(FIN: JMBX.GF..)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO

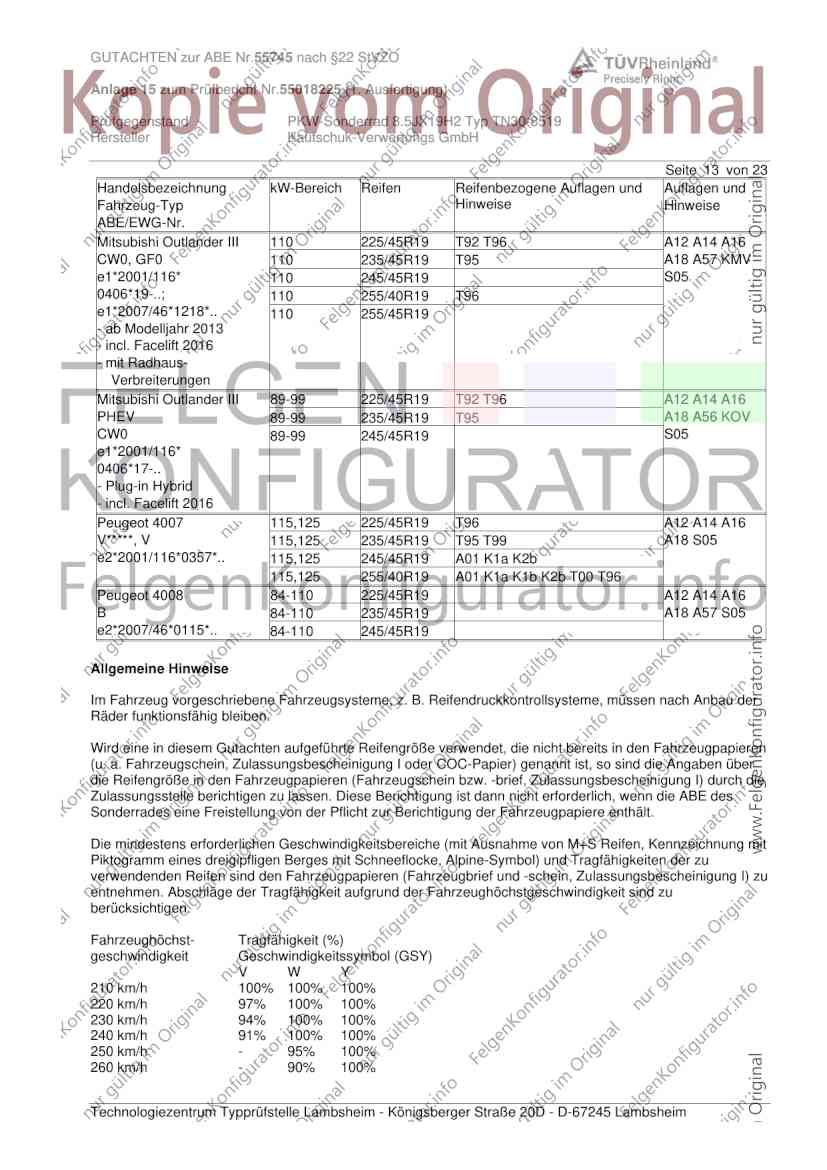

Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 13 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 110 225/45R19 T92 T96 A12 A14 A16
CW0, GF0 110 235/45R19 T95 A18 A57 KMV
e1*2001/116* 110 245/45R19 S05
0406*19-..; 110 255/40R19 T96
e1*2007/46*1218*.. 110 255/45R19
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi Outlander III 89-99 225/45R19 T92 T96 A12 A14 A16
PHEV 89-99 235/45R19 T95 A18 A56 KOV
CW0 89-99 245/45R19 S05
e1*2001/116*
0406*17-..
- Plug-in Hybrid
- incl. Facelift 2016
Peugeot 4007 115,125 225/45R19 T96 A12 A14 A16
V*****, V 115,125 235/45R19 T95 T99 A18 S05
e2*2001/116*0357*.. 115,125 245/45R19 A01 K1a K2b
115,125 255/40R19 A01 K1a K1b K2b T00 T96
Peugeot 4008 84-110 225/45R19 A12 A14 A16
B 84-110 235/45R19 A18 A57 S05
e2*2007/46*0115*.. 84-110 245/45R19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO

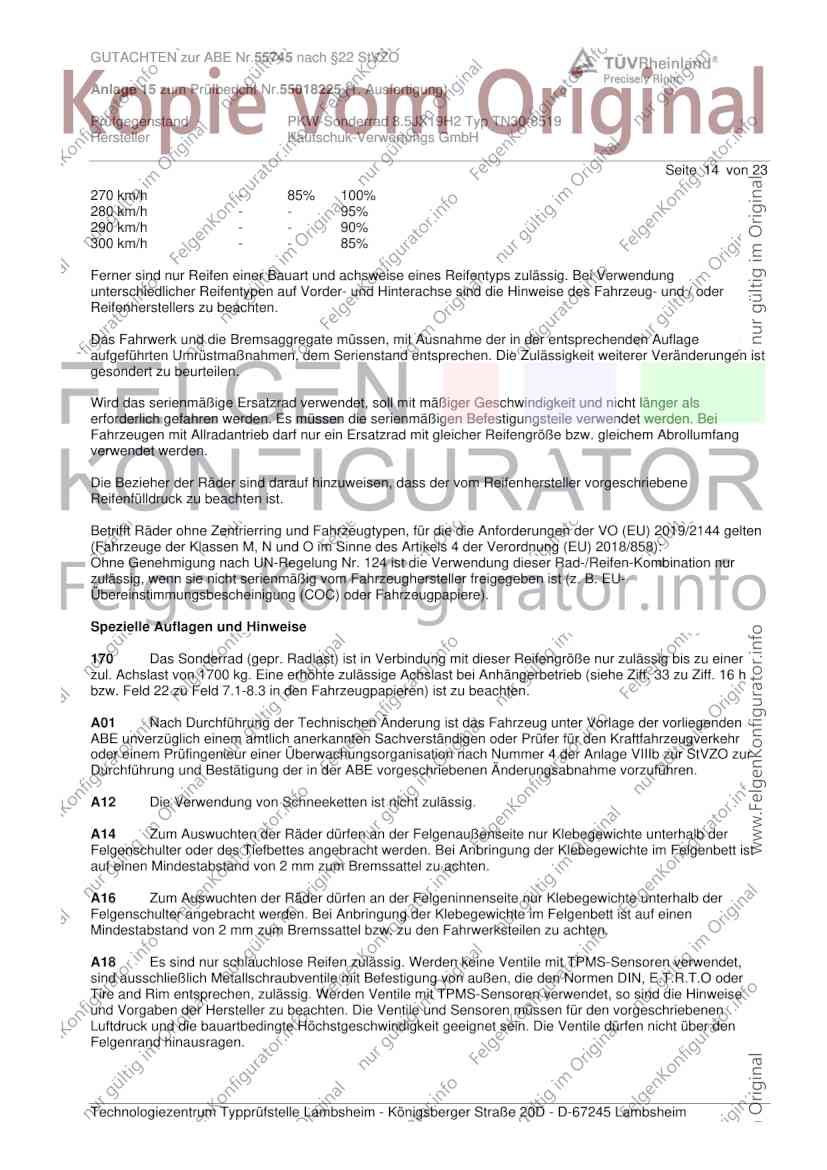

Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 14 von 23
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
170 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1700 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

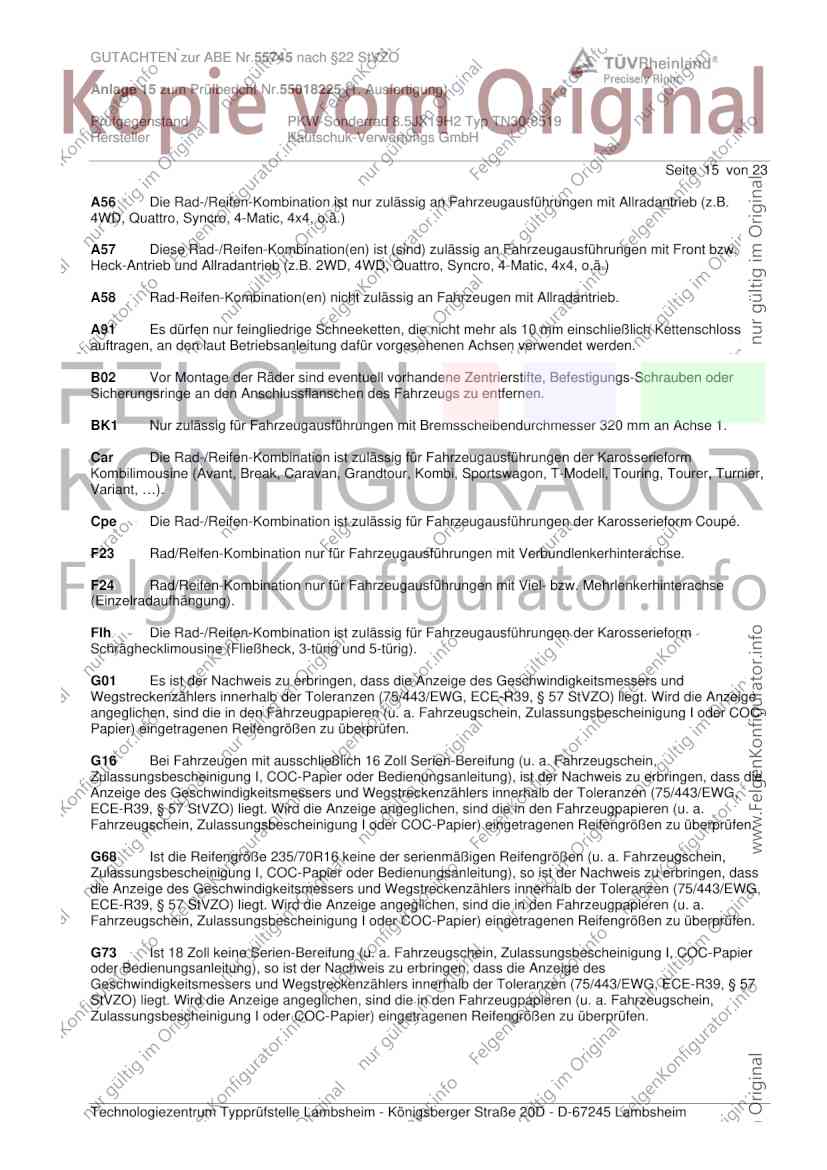

Seite 15 von 23
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

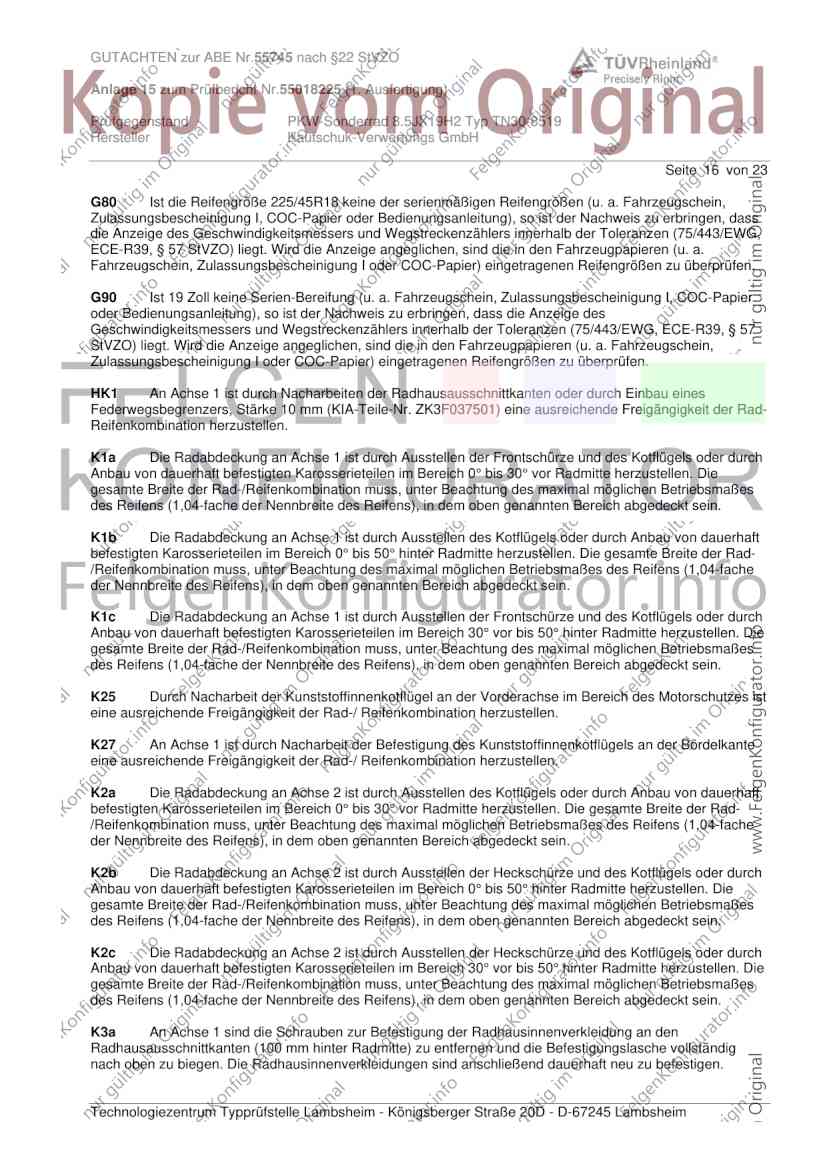

Seite 16 von 23
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

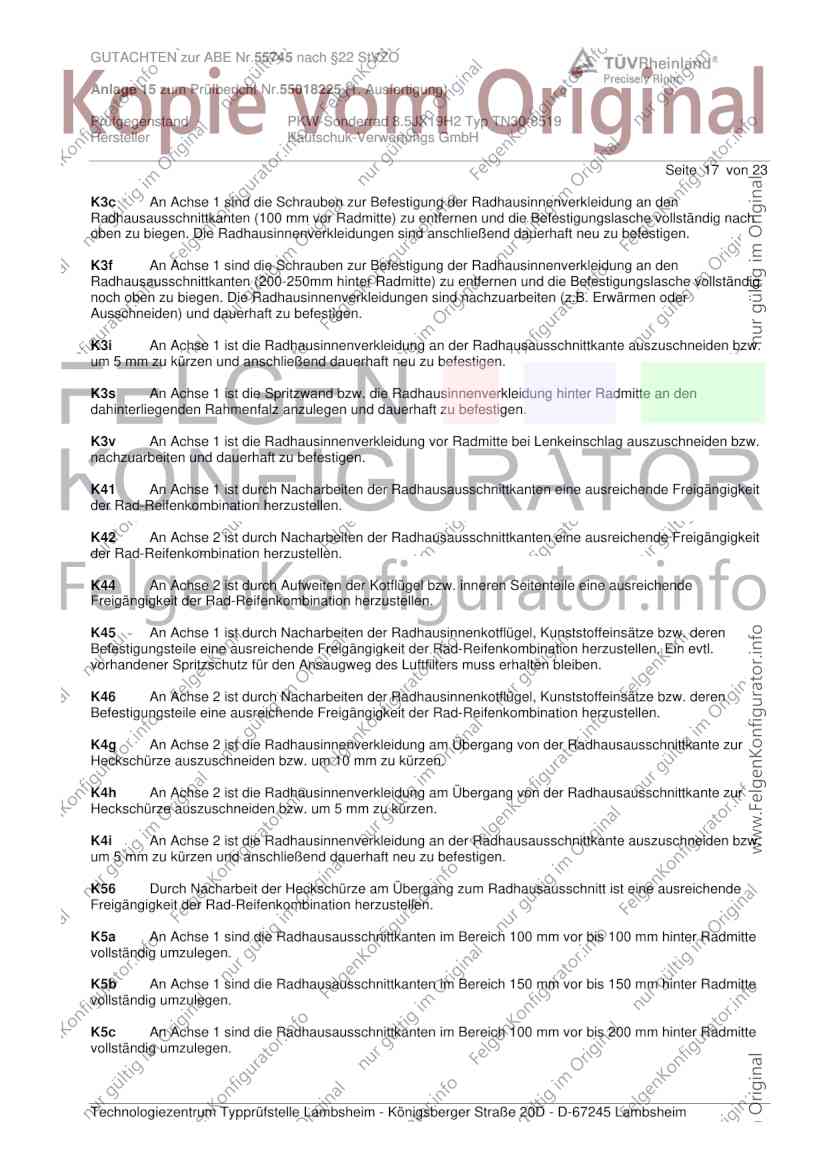

Seite 17 von 23
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

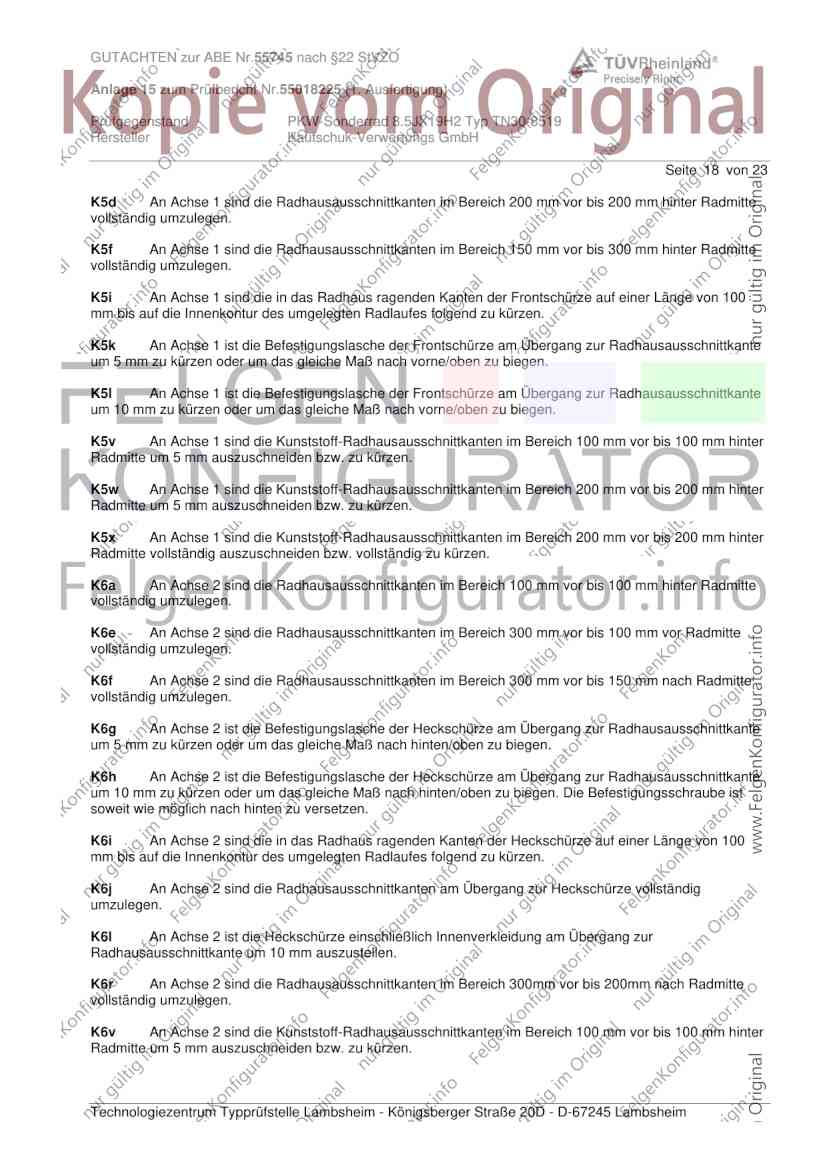

Seite 18 von 23
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

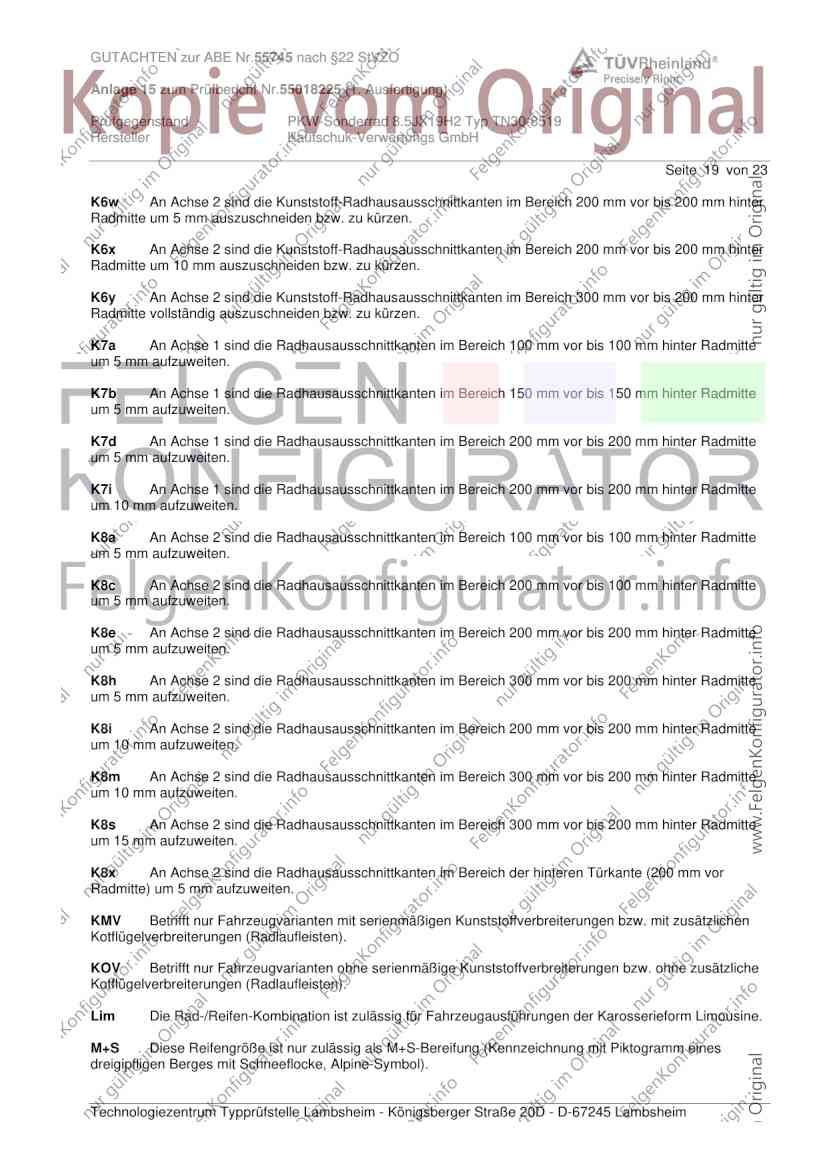

Seite 19 von 23
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

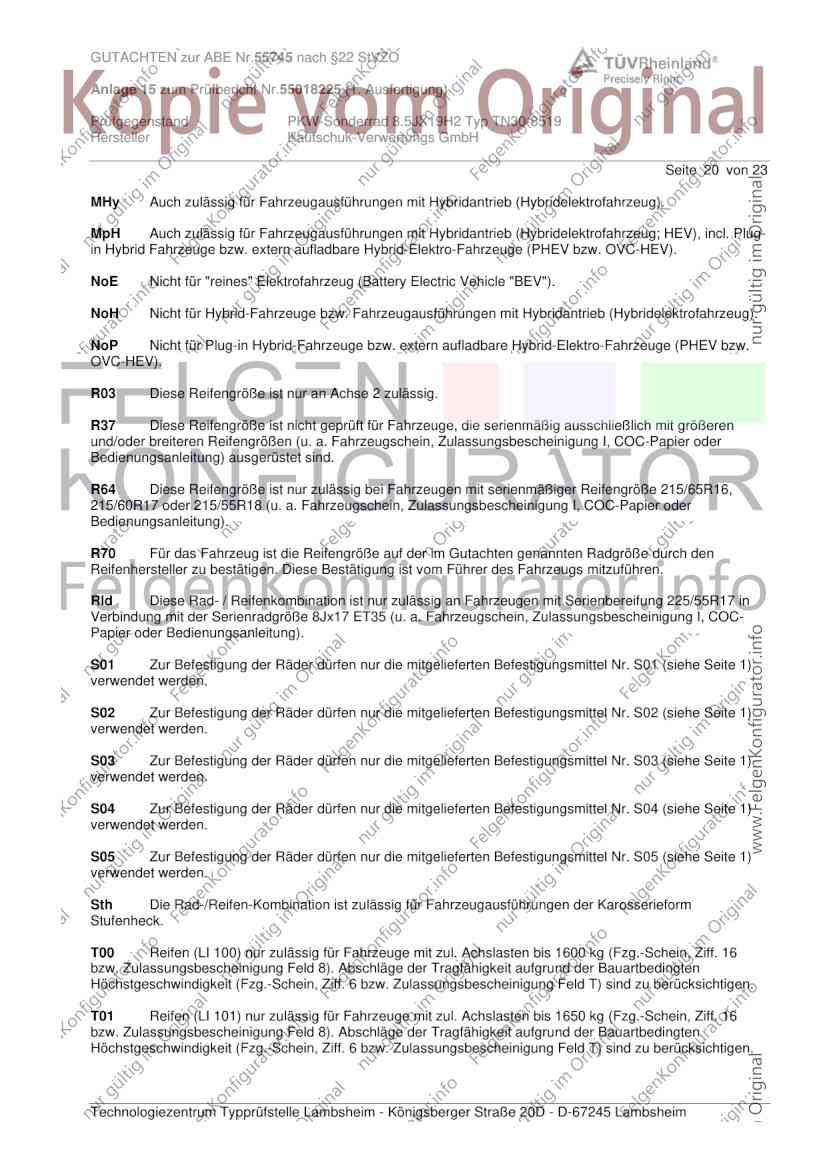

Seite 20 von 23
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/65R16,
215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung 225/55R17 in
Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 21 von 23
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 22 von 23
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 245/50R19, 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X45 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15 oder
225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X67 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 15 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 23 von 23
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Juni 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juni 2025
Tufan 00450184.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
