Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51253
special wheels for passenger cars 8 J x 18 H2
Nummer der Genehmigung: 51253 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
UA11-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51253 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51253
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
13.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55066217 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51253 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1, 2 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51253
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51253 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 22.03.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51253
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51253 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 22.03.2018 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
UA11-8018 23.09.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51253
55066217 (1. Ausfertigung) 13.03.2018
4. Beschreibung der Änderungen:
Description of the changes:
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51253
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51253
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51253
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51253
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51253
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

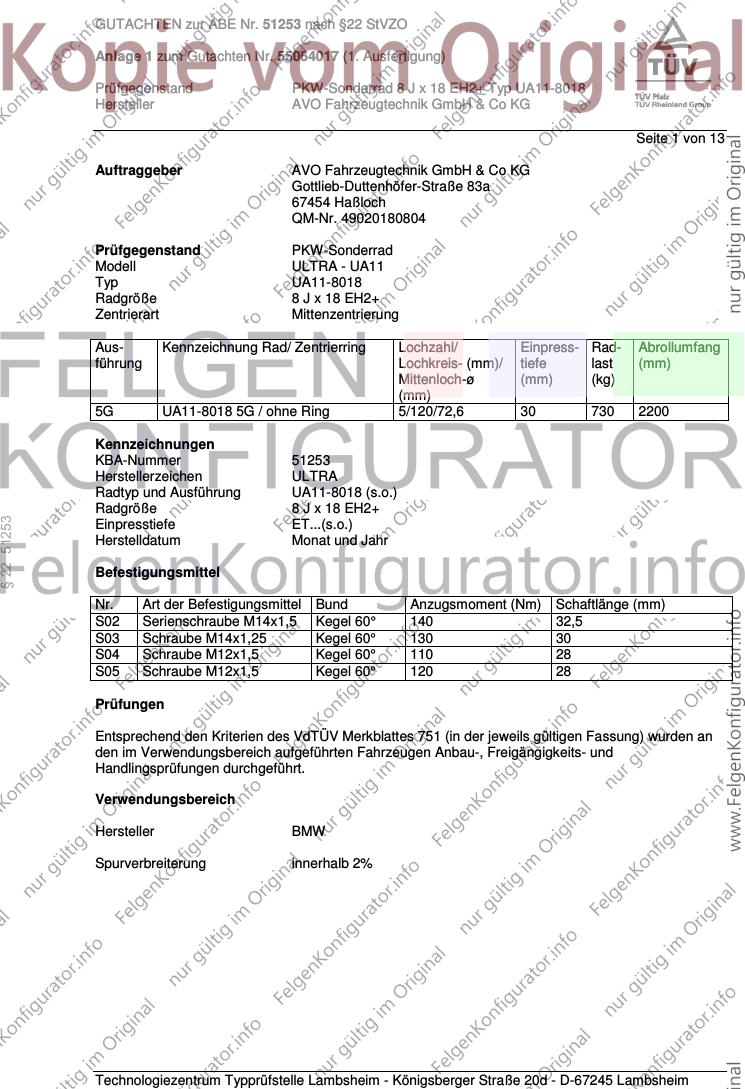

GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA11
Typ UA11-8018
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB UA11-8018 MB / ohne Ring 5/112/66,6 30 730 2200 2/2017
MB UA11-8018 MB / ohne Ring 5/112/66,6 45 730 2200 2/2017
5G UA11-8018 5G / ohne Ring 5/120/72,6 30 730 2200 2/2017
5G UA11-8018 5G / ohne Ring 5/120/72,6 45 730 2200 2/2017
§ 22 51253
Kennzeichnung
KBA-Nummer 51253
Herstellerzeichen ULTRA
Radtyp und Ausführung UA11-8018 (s.o.)
Radgröße 8 J x 18 EH2+
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 30 730 2200
5/112 45 730 2200
5/120 30 730 2200
5/120 45 730 2200
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 205/40R18 45 730
5/120/72,6 205/40R18 45 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 285/60R18 45 730
5/120/72,6 285/60R18 45 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
§ 22 51253
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5G ET45 betrug 10,07 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Institutionen durchgeführt:
TÜV Rheinland Malaysia, Shah Alam ab August 2017
TÜV Pfalz Technologiezentrum Typprüfstelle Lambsheim ab August 2017
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Anlagen
Beschreibung - 23.09.2017
Radzeichnung UA11-8018 05.04.2017
mit Änderung vom 06.06.2017
Verwendungen Anlagen 1-2
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2018
§ 22 51253
Tufan 00289890.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 13
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA11
Typ UA11-8018
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G UA11-8018 5G / ohne Ring 5/120/72,6 30 730 2200
Kennzeichnungen
KBA-Nummer 51253
Herstellerzeichen ULTRA
Radtyp und Ausführung UA11-8018 (s.o.)
Radgröße 8 J x 18 EH2+
§ 22 51253
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Schraube M14x1,25 Kegel 60° 130 30
S04 Schraube M12x1,5 Kegel 60° 110 28
S05 Schraube M12x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c K2b K41 K42 K46 R70 T86 T90 A01 A12 A14
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A16 A19 Cbo
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 Cpe V18 S04
e1*2007/46* 100-240 245/35R18 K2c K42 K44 K46 R03 T88
0277*00-07 225-240 205/45R18 K1c K41 R02 R70
- Coupé, Cabrio 225-240 215/40R18 K1c K41 R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A12 A14
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A16 A19 Flh
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K43 T88 T89 V18 S04
0287*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 K1c K2b K41 K42 K46 R70 T86 A01 A12 A14
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A16 A19 Flh
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K43 K46 T88 T89 V18 S04
0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
0283*00-03
§ 22 51253
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K1c K2c K5d K6i K8e T89 A01 A12 A14
1K2 70-175 225/40R18 K1c K2c K5d K6i K8e T88 T92 A16 A19 A57
e1*2007/46*0273*04-.. 70-175 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m V18 Y84 S03
- ab Modelljahr 2013 T86 T90
- incl. Facelift 2015 70-175 245/35R18 K2c K6g K6i K8m R03 T88 T92
- 3 Türer
BMW 1er-Reihe 70-175 215/40R18 K1c K2c K5d K6i K8e T89 A01 A12 A14
1K4 70-175 225/40R18 K1c K2c K5d K6i K8e T88 T92 A16 A19 A57
e1*2007/46*0283*04-.. 70-175 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m V18 Y85 S03
- ab Modelljahr 2012 T86 T90
- incl. Facelift 2015 70-175 245/35R18 K2c K6g K6i K8m R03 T88 T92
- 5 Türer
BMW 2er-Reihe 100-185 215/40R18 K1c K2c K5d K6i K8e T89 A01 A12 A14
1C 100-185 225/40R18 K1c K2c K5d K6i K8e A16 A19 A57
e1*2007/46*0277*08-..100-185 235/35R18 K1c K2c K5d K5i K6g K6i K7a K8m Cbo Cpe V18
100-185 245/35R18 K2c K6g K6i K8m R03 S03
BMW 3er GT 100-265 225/50R18 A90 A14 A16 A19
3-V, 3K-N1 100-265 235/45R18 A32 A57 Flh V18
e1*2007/46*0559*..; 100-265 235/50R18 A01 A12 K1a K2b S03
e24*2007/46*0022*05- 100-265 245/45R18 A12
.. 100-265 255/45R18 A01 A12 K1a K2b
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K42 K56 T88 T89 T92 A01 A12 A14
346X 135-170 235/40R18 K1c K2b K41 K42 K44 K56 T91 A16 A19 B03
e1*98/14*,2001/116* 135-170 245/35R18 K2c K42 K44 K56 R03 T88 T89 Car Lim V18
0144*.. 135-170 255/35R18 K2c K42 K44 K56 R03 R70 T90 S04
BMW 3er-Compact 85-141 225/40R18 K1c K2c K42 K56 T88 T89 A01 A12 A14
346K 85-141 235/40R18 G01 K1c K2c K41 K42 K56 A16 A19 B03
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 K2c V18 S04
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K44 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A12 A14
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K44 K56 T91 A16 A19 B03
e1*98/14,2001/116* 77-170 245/35R18 K2c K44 K56 R03 T88 T89 Cbo Cpe K42
0112, 0146*.. 77-170 255/35R18 K2c K44 K56 R03 R70 V18 S04
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K42 K56 T88 A01 A12 A14
346L 77-170 235/40R18 G01 K1c K2b K41 K42 K44 K56 A16 A19 B03
e1*97/27*0097*.., 77-170 245/35R18 K2c K42 K44 K56 R03 T88 Car Lim V18
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 K56 R03 R70 S04
BMW 3er-Reihe 85-225 225/40R18 T88 T92 A12 A14 A16
390L, -/X 85-225 235/40R18 A01 K1c T91 T95 A19 Car Lim
e1*2001/116* 85-225 245/35R18 A01 K1c T88 T92 V18 S04
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T92 A12 A14 A16
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T95 A19 Car Lim
N1 85-240 245/35R18 A01 K1a K2b K6a T88 T92 V18 S04
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
§ 22 51253
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A01 K1c T88 T89 T91 A12 A14 A16
392C, 390X, 3C 90-240 235/40R18 A01 K1c K41 T91 A19 Cbo Cpe
e1*2001/116*0346*.., 90-240 245/35R18 A01 K1c K41 T88 T89 T92 V18 S04
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-151 215/45R18 T89 T93 A12 A14 A16
3L 85-265 225/40R18 A01 K2b T92 A19 A57 Lim
e1*2007/46*0314*05-.. 85-265 225/45R18 A01 K2b T91 V18 S03
- ab Modell 2012 85-265 235/40R18 A01 K1b K2b
- incl. Facelift 2015 85-265 245/40R18 A01 K1c K2a K2b
BMW 3er-Touring 85-151 215/45R18 T93 A12 A14 A16
3K, 3K-N1 85-265 225/40R18 A01 K2b T92 A19 A57 Car
e1*2007/46*0315*06-.. 85-265 225/45R18 A01 K2b T91 V18 S03
e24*2007/46*0022*03- 85-265 235/40R18 A01 K1b K2b
- ab Modell 2013 85-265 245/40R18 A01 K1c K2a K2b
- incl. Facelift 2015
BMW 4er-GranCoupé 100-110 215/45R18 A32 R37 T93 A14 A16 A19
3C 100-250 225/40R18 A90 T92 A57 Lim V18
e1*2007/46*0316*10-.. 100-250 225/45R18 A90 S03
100-250 235/40R18 A01 A12 K1a K2b
100-250 245/40R18 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 4er-Reihe 100-250 225/40R18 A90 T88 T92 A14 A16 A19
3C 100-250 225/45R18 A90 A57 Cbo Cpe
e1*2007/46*0316*08-.. 100-250 235/40R18 A01 A12 K1a K2b V18 S03
100-250 245/40R18 A01 A12 K1a K2b
BMW 5er-GT 120-225 245/45R18 A10 T00 146 A14 A16 A19
GT, K-N1 120-225 245/50R18 A10 146 BW1 Flh L05
e1*2007/46*0215*..; 120-225 255/45R18 A10 T03 T99 146 NBF S03
e1*2007/46*0508*.. 120-225 245/45R18 A10 M+S T00 146
Gran Turismo 120-225 245/50R18 A10 M+S 146
- ohne Allradlenkung 120-225 255/45R18 A10 M+S T03 T99 146
BMW 5er-GT 120-225 245/45R18 A10 A84 T00 146 A14 A16 A19
GT, K-N1 120-225 245/50R18 A10 A84 146 BW1 Flh L04
e1*2007/46*0215*..; 120-225 255/45R18 A10 A84 T03 T99 146 NBF S03
e1*2007/46*0508*.. 120-225 245/45R18 A10 A84 M+S T00 146
Gran Turismo 120-225 245/50R18 A10 A84 M+S 146
- mit Allradlenkung 120-225 255/45R18 A10 A84 M+S T03 T99 146
BMW 5er-Reihe 100-240 225/50R18 A32 A84 R37 T95 146 A14 A16 A19
5L 100-240 235/45R18 A10 A84 R37 T94 T98 146 A58 BW1 L04
e1*2007/46*0363*.. 100-240 245/45R18 A32 A84 T00 T96 146 Lim V18 S03
§ 22 51253
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/50R18 A32 R37 T95 146 A14 A16 A19
5L 100-240 235/45R18 A10 R37 T94 T98 146 A57 BW1 L05
e1*2007/46*0363*.. 100-240 245/45R18 A32 T00 T96 146 Lim V18 S03
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A12 A14 A16
560X 145-200 235/40R18 A01 K1a R37 T91 T93 T95 A19 A56 Lim
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b S05
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 146 A14 A16 A19
5K, K-N1 100-240 235/45R18 A10 A84 R37 T98 146 A58 BW1 Car
e1*2007/46*0455*.., 100-240 245/45R18 A32 A84 T00 T96 146 F40 L04 V18
e1*2007/46*0508*.. S03
- mit Allradlenkung
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 146 A14 A16 A19
5K, K-N1 100-240 235/45R18 A10 R37 T98 146 A57 BW1 Car
e1*2007/46*0455*.., 100-240 245/45R18 A32 T00 T96 146 F40 L05 V18
e1*2007/46*0508*.. S03
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A12 A14 A16
560X 145-200 235/40R18 A01 K1a R37 T93 T95 A19 A56 Car
e1*2001/116*0322*.. 145-200 245/40R18 A01 K1a K1b T93 T97 S05
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 A14 A16 A19
6C 230, 235 235/45R18 A10 T94 A84 BW1
e1*2007/46*0562*.. 230, 235 245/45R18 A32 Cbo
Cpe L06 V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe (V) 155-190 245/45R18 A10 A84 T00 T96 146 A14 A16 A19
701, 7L 155-190 245/50R18 A10 A84 146 BW1 L04
e1*2001/116*0490*..; 155-190 255/45R18 A10 A84 T03 T99 146 NBF
e1*2007/46* S03
0276*00-09
- mit Allradlenkung
BMW 7er-Reihe (V) 155-190 245/45R18 A10 T00 T96 146 A14 A16 A19
701, 7L 155-190 245/50R18 A10 146 BW1 L05
e1*2001/116*0490*..; 155-190 255/45R18 A10 T03 T99 146 NBF
e1*2007/46* S03
0276*00-09
- ohne Allradlenkung
BMW M135i /M140i 235-250 215/40R18 K1c K2c K5d K6i K8e M+S T89 A01 A12 A14
1K2/1K4 235-250 225/40R18 K1c K2c K5d K6i K8e M+S A16 A19 A57
e1*2007/46*0273*04-.. 235-250 225/40R18 K1c K5d R02 Flh V18 S03
e1*2007/46*0283*04-.. 235-250 245/35R18 K2c K6g K6i K8m R03
- incl. Facelift 2015
BMW M235i /M240i 240, 250 215/40R18 K1c K2c K5d K6i K8e M+S T89 A01 A12 A14
1C 240, 250 225/40R18 K1c K2c K5d K6i K8e M+S A16 A19 A57
e1*2007/46*0277*08-.. 240, 250 225/40R18 K1c K5d R02 Cbo Cpe V18
§ 22 51253
240, 250 245/35R18 K2c K6g K6i K8m R03 S03
BMW X1 85-190 225/45R18 A32 T91 T95 A14 A16 A19
X1, X-N1, X1-N1 85-190 235/40R18 A12 T91 T95 V18 S05
e1*2007/46*0275*..; 85-190 245/40R18 A01 A12 K1a
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 225/50R18 R37 T95 T99 146 A12 A14 A16
X3, X-N1 100-210 225/55R18 R37 146 A19 B90 S03
e1*2007/46*0512*..; 100-210 235/50R18 A01 K1a K2b R37 146
e1*2007/46*0454*.. 100-230 245/50R18 A01 K1a K1b K2b K6v 146
- incl. Facelift 2014 100-230 255/45R18 A01 K1a K1b 146
BMW X3 100-210 235/50R18 K1b K2b A01 A12 A14
X83 100-210 245/45R18 K1b K2b A16 A19 S02
e1*2001/116*0249*.. 100-210 255/45R18 K1b K2b
BMW X4 100-210 225/50R18 R37 T95 T99 146 A12 A14 A16
X3, X-N1 100-210 225/55R18 R37 146 A19 B90 S03
e1*2007/46* 100-210 235/50R18 A01 K1a K2b R37 146
0512*11-.., 0454*13-.. 100-230 245/50R18 A01 K1a K1b K2b K6v 146
100-230 255/45R18 A01 K1a K1b 146
BMW X4 100-210 225/50R18 R37 T95 T99 146 A12 A14 A16
X3, X-N1 100-210 225/55R18 R37 146 A19 B90 KMV
e1*2007/46* 100-210 235/50R18 R37 146 S03
0512*11-.., 0454*13-.. 100-230 245/50R18 A01 K1a K2b K6v 146
- mit M-Paket - 100-230 255/45R18 146
Verbreiterungen
BMW X5 135-235 255/50R18 K1a K2b R37 146 A01 A07 A12
X53 A14 A16 A19
e1*98/14*0153*.., S02
e1*2001/116*0153*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

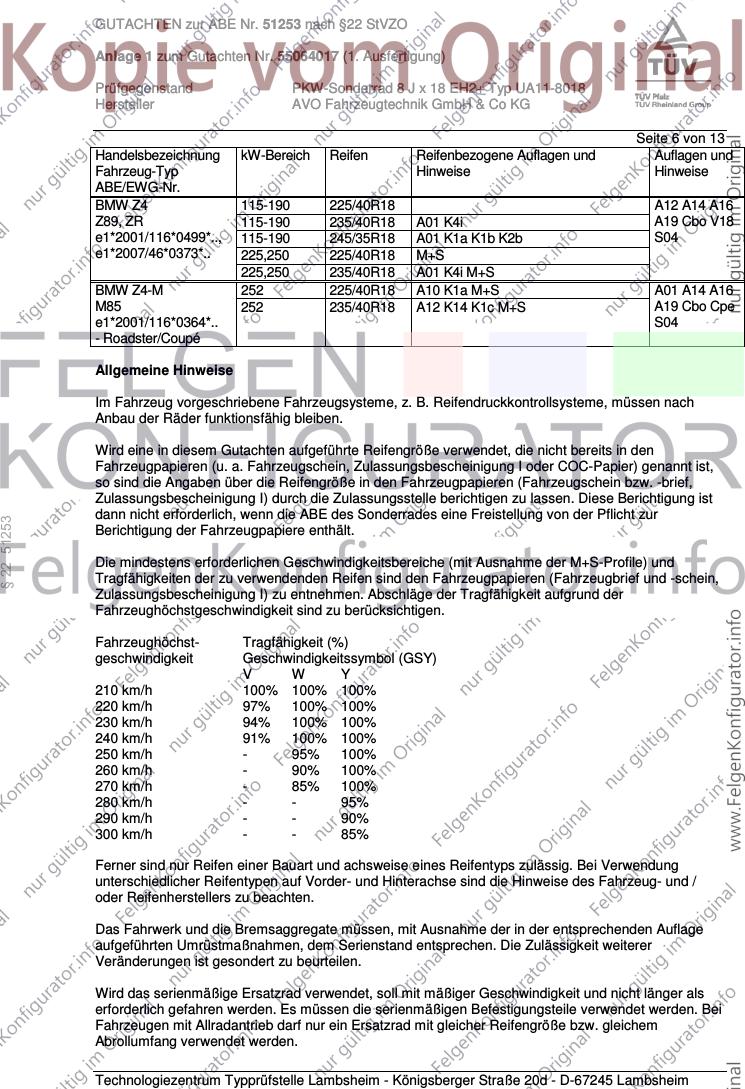

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 115-190 225/40R18 A12 A14 A16
Z89, ZR 115-190 235/40R18 A01 K4i A19 Cbo V18
e1*2001/116*0499*.., 115-190 245/35R18 A01 K1a K1b K2b S04
e1*2007/46*0373*.. 225,250 225/40R18 M+S
225,250 235/40R18 A01 K4i M+S
BMW Z4-M 252 225/40R18 A10 K1a M+S A01 A14 A16
M85 252 235/40R18 A12 K14 K1c M+S A19 Cbo Cpe
e1*2001/116*0364*.. S04
- Roadster/Coupé
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
§ 22 51253
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

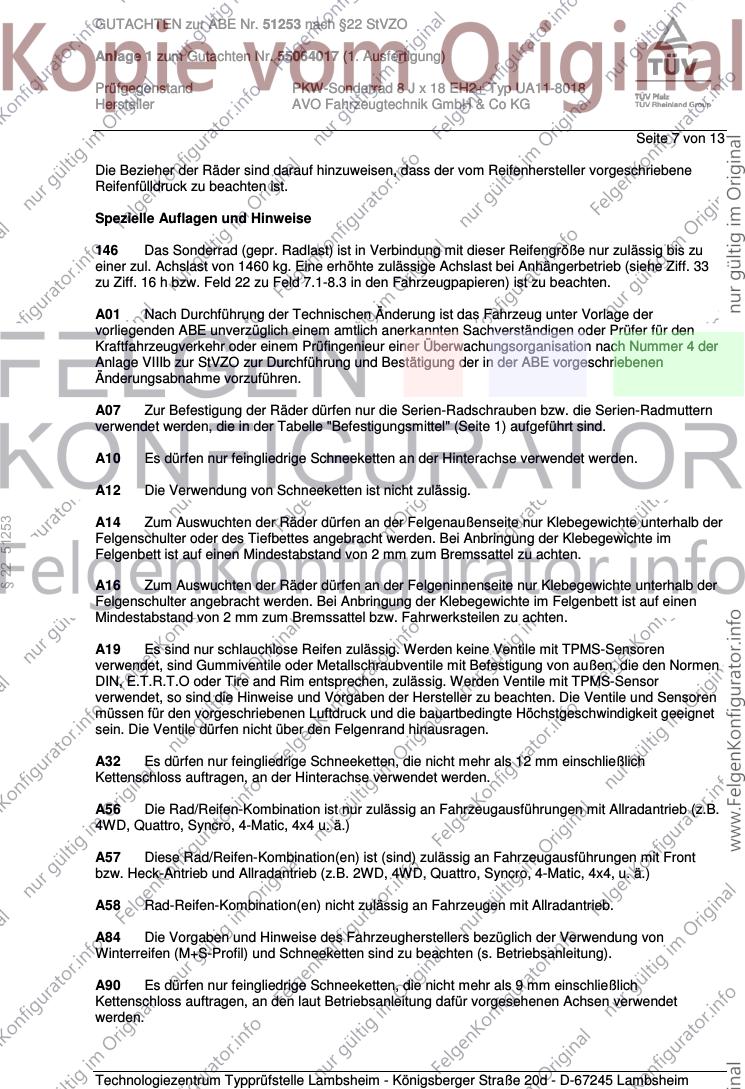

Seite 7 von 13
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
§ 22 51253
A14
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

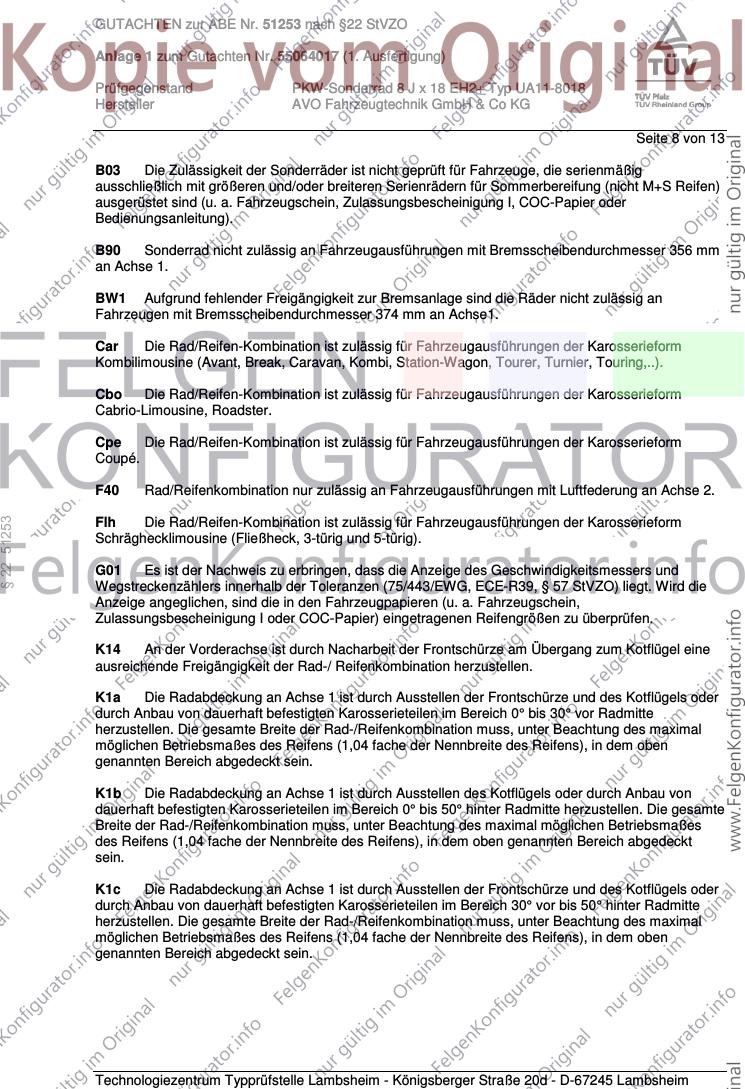

Seite 8 von 13
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 51253
Flh
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

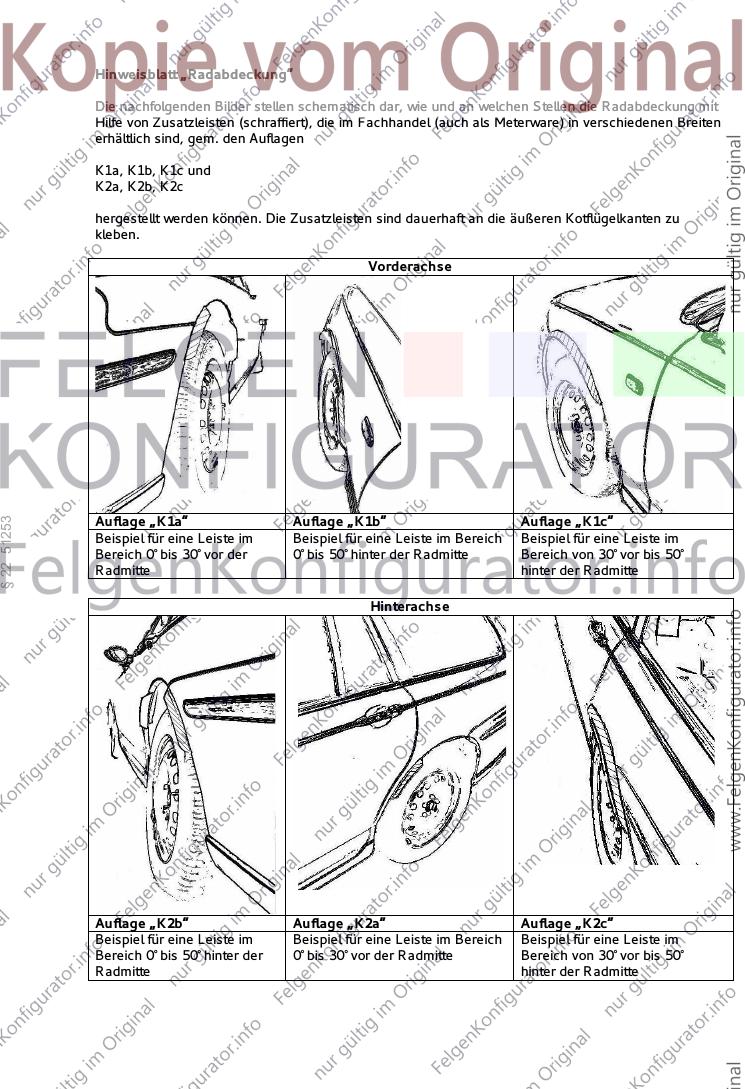

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

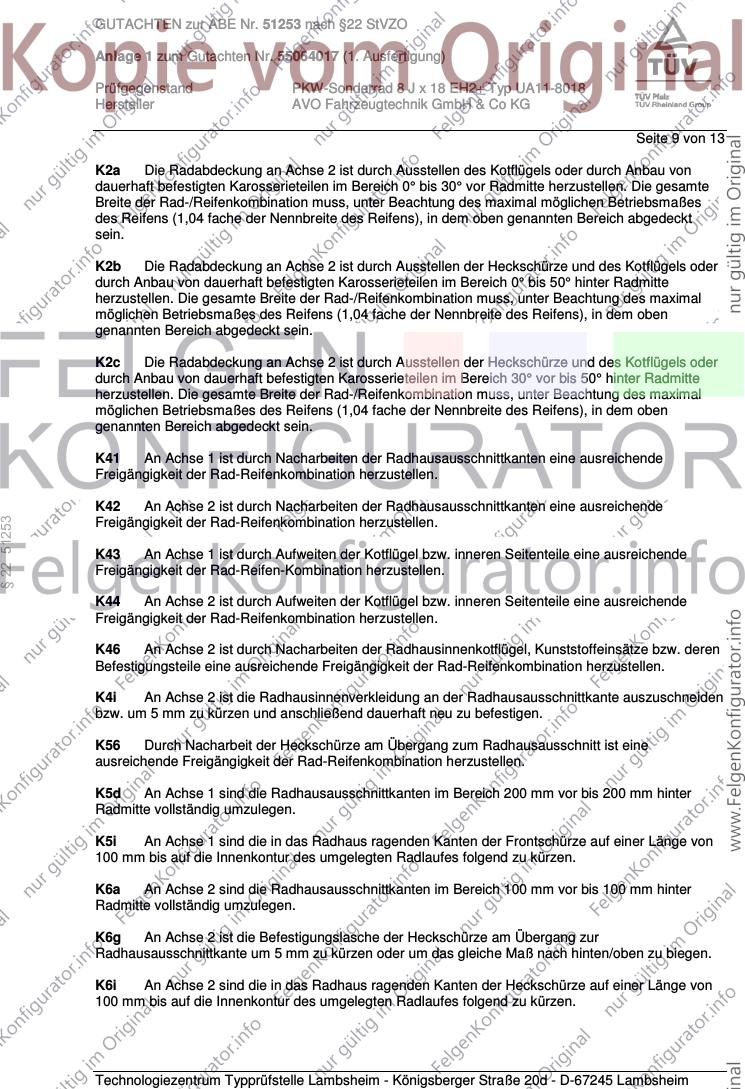

Seite 9 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51253
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 13
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
§ 22 51253
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

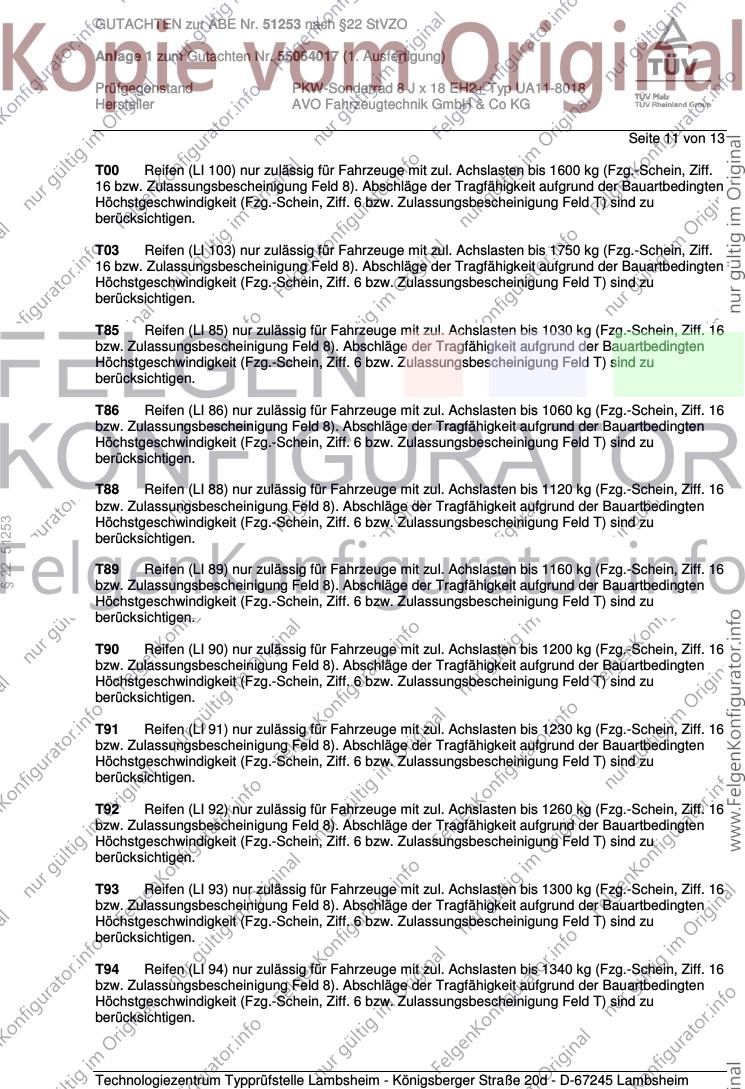

Seite 11 von 13
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 51253
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 13
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 51253
berücksichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 13
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
§ 22 51253
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2018
Tufan 00289892.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51253
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
