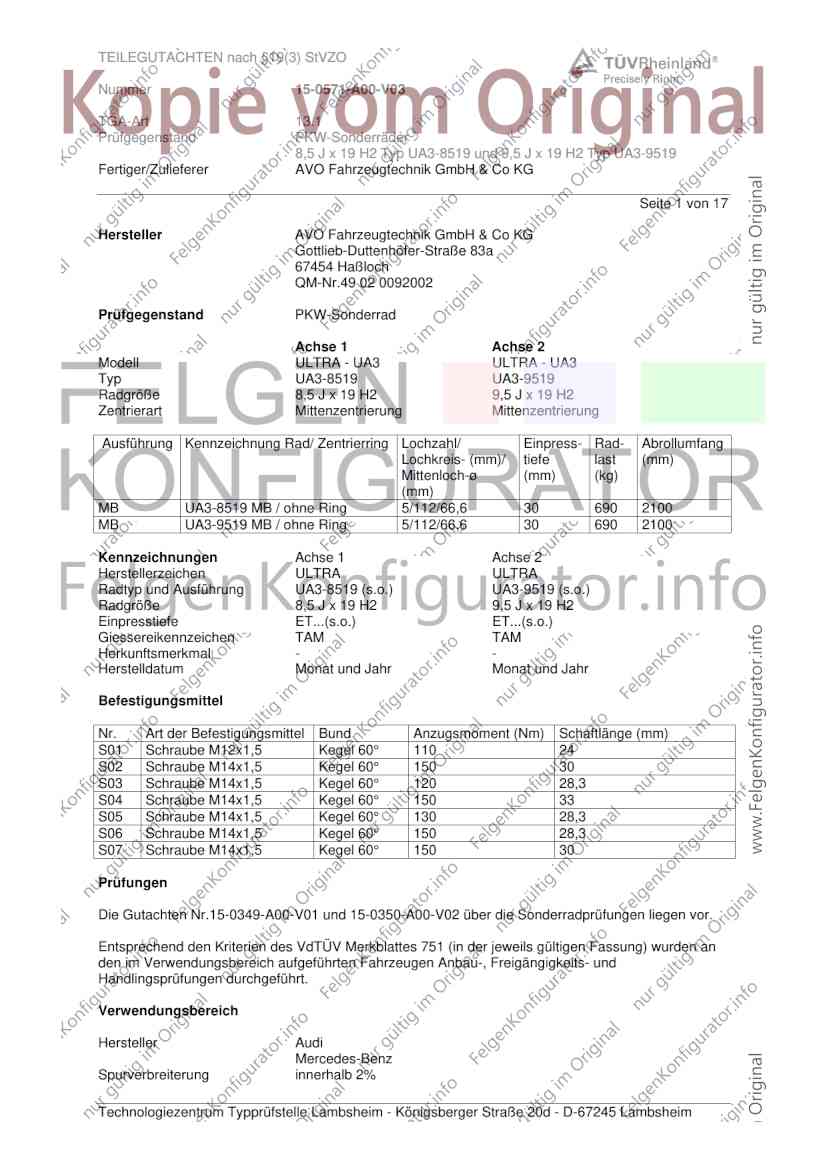

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 17
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell ULTRA - UA3 ULTRA - UA3
Typ UA3-8519 UA3-9519
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA3-8519 MB / ohne Ring 5/112/66,6 30 690 2100
MB UA3-9519 MB / ohne Ring 5/112/66,6 30 690 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen ULTRA ULTRA
Radtyp und Ausführung UA3-8519 (s.o.) UA3-9519 (s.o.)
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen TAM TAM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 150 30
S03 Schraube M14x1,5 Kegel 60° 120 28,3
S04 Schraube M14x1,5 Kegel 60° 150 33
S05 Schraube M14x1,5 Kegel 60° 130 28,3
S06 Schraube M14x1,5 Kegel 60° 150 28,3
S07 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Die Gutachten Nr.15-0349-A00-V01 und 15-0350-A00-V02 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%

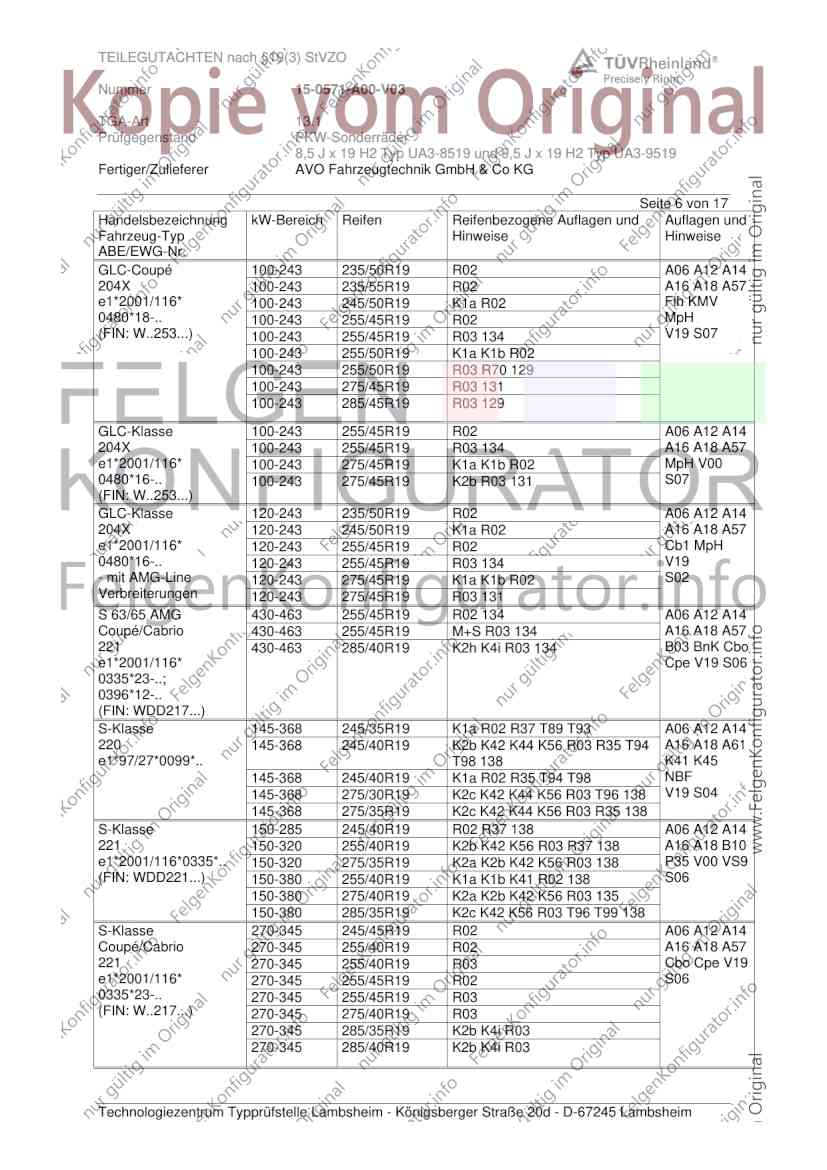

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K41 K45 R02 R37 T89 A06 A12 A14
B8, B81 T93 A16 A18 A57
e1*2001/116* 88-195 235/35R19 K1c R02 R37 T87 T91 Car Lim V19
0430*00-41; 88-195 235/35R19 K2b K44 K46 R03 R37 T87 T91 S03
e13*2007/46*1084*.. 88-200 245/35R19 K1c K41 K45 R02 T89 T93
(FIN: WAUZZZ8K...) 88-200 245/35R19 K2c K44 K46 R03 T89 T93
88-200 255/35R19 K1c K41 K45 R02
88-200 255/35R19 K2c K44 K46 R03 T92
88-200 265/30R19 K2c K44 K46 R03 T89 T91 T93
Audi A5 100-200 245/35R19 R02 T89 T93 A06 A12 A14
B8, B81 100-200 245/35R19 R03 T89 T93 A16 A18 A57
e1*2001/116* 100-200 255/35R19 R02 Cbo Cpe Flh
0430*00-49; 100-200 255/35R19 R03 V00 S03
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 235/45R19 R02 A06 A12 A14
4G, 4G1 100-245 245/40R19 K1a R02 A16 A18 A57
e1*2007/46*0436*..; 100-245 245/40R19 K2b K8b R03 T94 T98 138 BnK Car Lim
e13*2007/46*1147*.. 100-245 255/40R19 K1a K1b R02 NA1 V00 V19
- incl. Facelift 2014 100-245 255/40R19 K2b K8n R03 T00 T96 138 S03
Audi A7 Sportback 140-185 235/45R19 R02 A06 A12 A14
4G, 4G1 140-245 245/40R19 R02 A16 A18 A57
e1*2007/46*0436*..; 140-245 245/40R19 R03 T94 T98 138 BnK V00 V19
e13*2007/46*1147*.. 140-245 255/40R19 R02 S03
- incl. Facelift 2014 140-245 255/40R19 R03 T00 T96 138
Audi A8 150-368 245/45R19 R02 135 A06 A12 A14
4H 150-368 255/45R19 R02 134 A16 A18 A57
e1*2007/46*0284*.. 150-368 255/45R19 R03 134 BnK NBF
e1*2007/46*0398*.. 150-368 275/40R19 K2b R03 135 P40
150-368 285/40R19 K2b R03 134 V00 V19 S03
Audi S4 245 245/35R19 K1c K41 K45 R02 T93 A06 A12 A14
B8, B81 245 245/35R19 K2c K44 K46 R03 T93 A16 A18 Car
e1*2001/116*0430*..; 245 255/35R19 K1c K41 K45 R02 T92 Lim V19 S03
e13*2007/46*1084*.. 245 255/35R19 K2c K44 K46 R03 T92 T96
(FIN: WAUZZZ8K...) 245 265/30R19 K2c K44 K46 R03 T91 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 R02 T89 T93 A06 A12 A14
B8, B81 245, 260 245/35R19 R03 T89 T93 A16 A18 A56
e1*2001/116* 245, 260 255/35R19 R02 T92 T96 Cbo Cpe Flh
0430*00-49, 245, 260 255/35R19 R03 T92 T96 V00 S03
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
C-Klasse 75-200 225/35R19 K45 R02 T84 T88 A06 A12 A14
203 75-200 235/35R19 K1a K41 K43 K45 R02 T87 T88 A16 A18 B33
e1*98/14*0139*.. 75-200 235/35R19 G01 K2b K42 K44 K56 R03 T87 DB8 R21
T88 V19
75-200 255/30R19 K2c K42 K44 K46 K56 R03 T91 S01
75-200 265/30R19 G01 K2c K42 K44 K46 K56 R03
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 R02 T84 T88 A06 A12 A14
203CL 75-200 235/35R19 G01 K1c K41 K43 K45 R02 A16 A18 B33
e1*98/14*0159*.. 75-200 235/35R19 G01 K2b K42 K44 K56 R03 Cpe DB8
75-200 255/30R19 K2b K42 K44 K56 K66 R03 V19
75-200 265/30R19 G01 K2a K2b K42 K44 K56 K66 S01
K90 R03
C-Klasse T-Modell 75-200 225/35R19 K45 R02 T84 T88 A06 A12 A14
203K 75-200 235/35R19 K1a K41 K43 K45 R02 T87 T88 A16 A18 B33
e1*98/14*0158*.. 75-200 235/35R19 G01 K2b K44 K56 R03 T88 T91 Car DB8 K42
75-200 255/30R19 K2c K44 K46 K56 R03 T91 R21 V19 S01
75-200 265/30R19 G01 K2c K44 K46 K56 R03 T89
T91
CLC-Klasse 75-200 225/35R19 K1c K41 R02 T84 T88 A06 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 R02 A16 A18 B33
e1*98/14*0159*19-.. 75-200 235/35R19 G01 K2b K42 K56 R03 Cpe DB8
75-200 255/30R19 K2b K42 K56 R03 V19
75-200 265/30R19 K2a K2b K42 K44 K56 K66 R03 S01
CLK-Klasse 100-200 225/35R19 K1c K45 R02 T88 A06 A12 A14
209 100-200 235/35R19 K1c K45 R02 T88 T91 A16 A18 B33
e1*98/14*0184*.. 100-200 235/35R19 G01 K46 R03 T88 T91 Cbo Cpe
100-200 255/30R19 K46 R03 T91 DB8
100-200 265/30R19 G01 K2c K46 K66 R03 K42 K56 V19
S01
CL-Klasse 220-368 245/35R19 K1a K41 K45 R02 T89 T93 A06 A12 A14
215 220-368 245/40R19 K2c K42 K56 R03 R35 T94 T98 A16 A18 V19
e1*98/14*0113*.. 220-368 245/40R19 K1a K41 K45 R02 R35 T94 T98 S04
220-368 275/30R19 K2c K42 K44 K56 R03 T92 T96
220-368 275/35R19 K2c K42 K44 K56 R03 R35
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

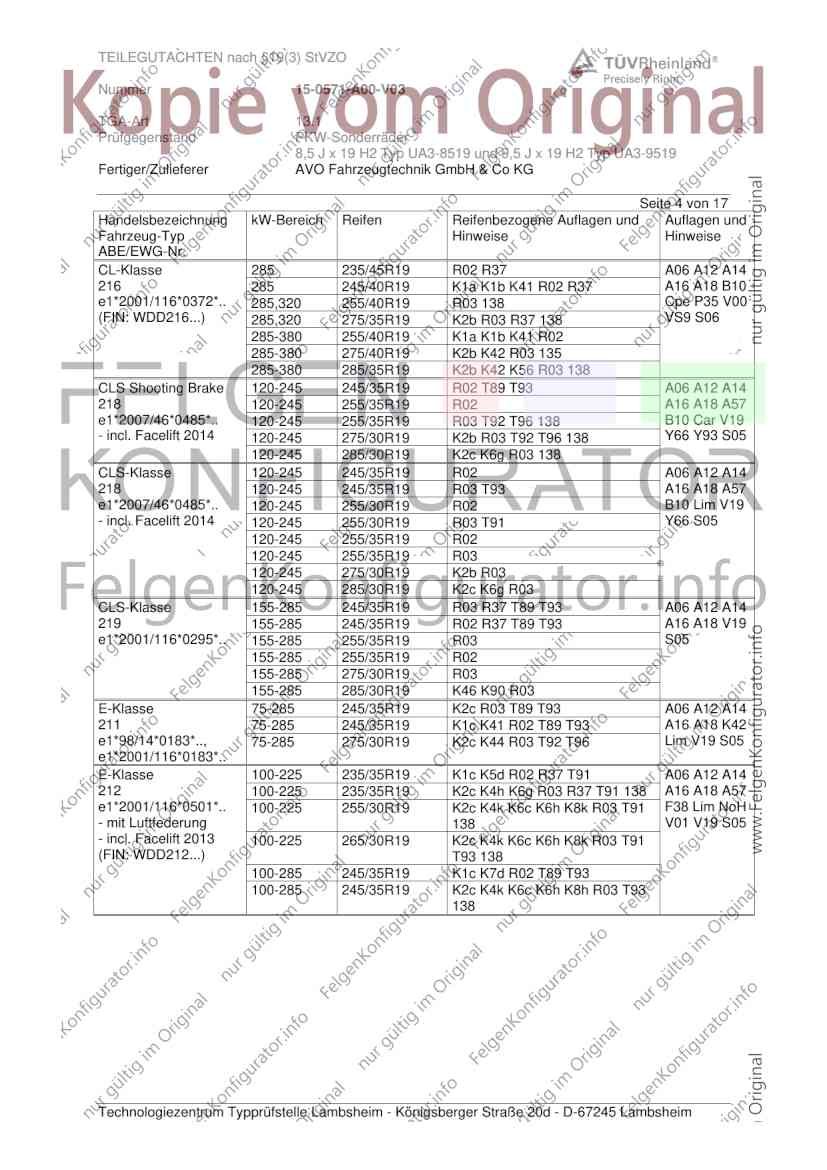

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 R02 R37 A06 A12 A14
216 285 245/40R19 K1a K1b K41 R02 R37 A16 A18 B10
e1*2001/116*0372*.. 285,320 255/40R19 R03 138 Cpe P35 V00
(FIN: WDD216...) 285,320 275/35R19 K2b R03 R37 138 VS9 S06
285-380 255/40R19 K1a K1b K41 R02
285-380 275/40R19 K2b K42 R03 135
285-380 285/35R19 K2b K42 K56 R03 138
CLS Shooting Brake 120-245 245/35R19 R02 T89 T93 A06 A12 A14
218 120-245 255/35R19 R02 A16 A18 A57
e1*2007/46*0485*.. 120-245 255/35R19 R03 T92 T96 138 B10 Car V19
- incl. Facelift 2014 120-245 275/30R19 K2b R03 T92 T96 138 Y66 Y93 S05
120-245 285/30R19 K2c K6g R03 138
CLS-Klasse 120-245 245/35R19 R02 A06 A12 A14
218 120-245 245/35R19 R03 T93 A16 A18 A57
e1*2007/46*0485*.. 120-245 255/30R19 R02 B10 Lim V19
- incl. Facelift 2014 120-245 255/30R19 R03 T91 Y66 S05
120-245 255/35R19 R02
120-245 255/35R19 R03
120-245 275/30R19 K2b R03
120-245 285/30R19 K2c K6g R03
CLS-Klasse 155-285 245/35R19 R03 R37 T89 T93 A06 A12 A14
219 155-285 245/35R19 R02 R37 T89 T93 A16 A18 V19
e1*2001/116*0295*.. 155-285 255/35R19 R03 S05
155-285 255/35R19 R02
155-285 275/30R19 R03
155-285 285/30R19 K46 K90 R03
E-Klasse 75-285 245/35R19 K2c R03 T89 T93 A06 A12 A14
211 75-285 245/35R19 K1c K41 R02 T89 T93 A16 A18 K42
e1*98/14*0183*.., 75-285 275/30R19 K2c K44 R03 T92 T96 Lim V19 S05
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K5d R02 R37 T91 A06 A12 A14
212 100-225 235/35R19 K2c K4h K6g R03 R37 T91 138 A16 A18 A57
e1*2001/116*0501*.. 100-225 255/30R19 K2c K4k K6c K6h K8k R03 T91 F38 Lim NoH
- mit Luftfederung 138 V01 V19 S05
- incl. Facelift 2013 100-225 265/30R19 K2c K4k K6c K6h K8k R03 T91
(FIN: WDD212...) T93 138
100-285 245/35R19 K1c K7d R02 T89 T93
100-285 245/35R19 K2c K4k K6c K6h K8h R03 T93
138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1c K5d R02 R37 T91 A06 A12 A14
212, 212G 100-225 235/35R19 K2c K4k K6c K6g R03 R37 T91 A16 A18 A57
e1*2001/116*0501*..; 138 F39 Lim NoH
e1*2007/46*0484*.. 100-225 255/30R19 K2c K4k K6c K6h K8k R03 T91 V01 V19 S05
- incl. Facelift 2013 138
(FIN: WDD212...) 100-225 265/30R19 K2c K4k K6c K6h K8k R03 T93
138
100-245 245/35R19 K1c K7c R02 T89 T93
100-245 245/35R19 K2c K4k K6c K6h K8g R03 T93
138
E-Klasse AMG 350,378 245/35R19 K1c K41 R02 T93 A06 A12 A14
211, 211AMG 350,378 275/30R19 K2c K42 K44 R03 T92 T96 A16 A18 A58
e1*98/14*0183*.., Lim R21 V19
e1*2001/116*0183*.., S05
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/35R19 K1c K41 R02 A06 A12 A14
Modell 350,378 275/30R19 K2c K42 K44 R03 T96 138 A16 A18 A58
211K, 211K AMG Car R21 V19
e1*2001/116*0213*.., S05
e1*2001/116*0398
E-Klasse T-Modell 100-285 245/35R19 K1c K41 R02 A06 A12 A14
211K 100-285 275/30R19 K2c K44 R03 T96 138 A16 A18 Car
e1*2001/116*0213*.. K42 V19 S05
GLC 43 AMG 270, 287 235/50R19 R02 A06 A12 A14
204X 270, 287 245/50R19 K1a R02 A16 A18 A56
e1*2001/116* 270, 287 255/45R19 R02 V19 S07
0480*18-.. 270, 287 255/45R19 R03 134
(FIN: W..253...) 270, 287 275/45R19 K1a K1b R02
270, 287 275/45R19 R03 131
GLC 43 AMG Coupé 270, 287 235/50R19 R02 A06 A12 A14
204X 270, 287 235/55R19 R02 A16 A18 A56
e1*2001/116* 270, 287 245/50R19 K1a R02 Flh V19 S07
0480*18-.. 270, 287 255/45R19 R02
(FIN: W..253...) 270, 287 255/45R19 R03 134
270, 287 255/50R19 K1a K1b R02
270, 287 255/50R19 R03 R70 129
270, 287 275/45R19 R03 131
270, 287 285/45R19 R03 129
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-243 235/50R19 R02 A06 A12 A14
204X 100-243 235/55R19 R02 A16 A18 A57
e1*2001/116* 100-243 245/50R19 K1a R02 Flh KMV
0480*18-.. 100-243 255/45R19 R02 MpH
(FIN: W..253...) 100-243 255/45R19 R03 134 V19 S07
100-243 255/50R19 K1a K1b R02
100-243 255/50R19 R03 R70 129
100-243 275/45R19 R03 131
100-243 285/45R19 R03 129
GLC-Klasse 100-243 255/45R19 R02 A06 A12 A14
204X 100-243 255/45R19 R03 134 A16 A18 A57
e1*2001/116* 100-243 275/45R19 K1a K1b R02 MpH V00
0480*16-.. 100-243 275/45R19 K2b R03 131 S07
(FIN: W..253...)
GLC-Klasse 120-243 235/50R19 R02 A06 A12 A14
204X 120-243 245/50R19 K1a R02 A16 A18 A57
e1*2001/116* 120-243 255/45R19 R02 Cb1 MpH
0480*16-.. 120-243 255/45R19 R03 134 V19
- mit AMG-Line 120-243 275/45R19 K1a K1b R02 S02
Verbreiterungen 120-243 275/45R19 R03 131
S 63/65 AMG 430-463 255/45R19 R02 134 A06 A12 A14
Coupé/Cabrio 430-463 255/45R19 M+S R03 134 A16 A18 A57
221 430-463 285/40R19 K2h K4i R03 134 B03 BnK Cbo
e1*2001/116* Cpe V19 S06
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R19 K1a R02 R37 T89 T93 A06 A12 A14
220 145-368 245/40R19 K2b K42 K44 K56 R03 R35 T94 A16 A18 A61
e1*97/27*0099*.. T98 138 K41 K45
145-368 245/40R19 K1a R02 R35 T94 T98 NBF
145-368 275/30R19 K2c K42 K44 K56 R03 T96 138 V19 S04
145-368 275/35R19 K2c K42 K44 K56 R03 R35 138
S-Klasse 150-285 245/40R19 R02 R37 138 A06 A12 A14
221 150-320 255/40R19 K2b K42 K56 R03 R37 138 A16 A18 B10
e1*2001/116*0335*.. 150-320 275/35R19 K2a K2b K42 K56 R03 138 P35 V00 VS9
(FIN: WDD221...) 150-380 255/40R19 K1a K1b K41 R02 138 S06
150-380 275/40R19 K2a K2b K42 K56 R03 135
150-380 285/35R19 K2c K42 K56 R03 T96 T99 138
S-Klasse 270-345 245/45R19 R02 A06 A12 A14
Coupé/Cabrio 270-345 255/40R19 R02 A16 A18 A57
221 270-345 255/40R19 R03 Cbo Cpe V19
e1*2001/116* 270-345 255/45R19 R02 S06
0335*23-.. 270-345 255/45R19 R03
(FIN: W..217...) 270-345 275/40R19 R03
270-345 285/35R19 K2b K4i R03
270-345 285/40R19 K2b K4i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 170-285 255/35R19 R02 A06 A12 A14
230 170-285 255/35R19 R03 A16 A18 P35
e1*98/14*0169*00-18 170-285 285/30R19 K2b K42 R03 V19 S05
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 R02 A06 A12 A14
230, 231 225-335 255/35R19 R03 A16 A18 V19
e1*2007/46*0803*..; 225-335 285/30R19 K2c K8e R03 X36 S05
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/35R19 R02 A06 A12 A14
230 368,380 285/30R19 K2b K42 R03 A16 A18 V19
e1*98/14*0169*00-18 S05
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 R02 A06 A12 A14
230, 230AMG 350-450 255/35R19 M+S R03 A16 A18 V19
e1*98/14*0169*00-18, 350-450 285/30R19 K2b R03 S05
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK 100-160 225/35R19 K1a K41 K43 K45 L02 R02 A06 A12 A14
170 100-160 255/30R19 K2c K42 K46 K56 K66 R03 A16 A18 V19
e1*95/54*0039*.. 100-160 265/30R19 G01 K2c K42 K46 K56 K66 R03 S01
SLK 120-170 225/35R19 K1a K1b R02 A06 A12 A14
171 120-170 235/35R19 K1c K41 R02 A16 A18 DB8
e1*2001/116*0262*.. 120-170 235/35R19 G01 K2b K44 K56 R03 SP2 V19 S01
120-170 235/35R19 G01 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03
120-170 265/30R19 K2c K44 K56 R03
SLK / SLC -Klasse 115-225 225/35R19 K1a K1b R02 A06 A12 A14
172 115-225 235/35R19 G01 K1c K5d K5i K5l K7d R02 A16 A18 V19
e1*2007/46*0548*.. 115-225 255/30R19 K2c K4i K6h K6i K8i R03 S05
115-225 265/30R19 K2c K4i K6h K6i K8s R03
SLK 32 AMG 260 225/35R19 K1a K41 K43 K45 R02 A06 A12 A14
170 260 255/30R19 K2c K42 K46 K56 K66 R03 A16 A18 L02
e1*95/54*0039*.. 260 265/30R19 K2c K42 K46 K56 K66 R03 R21 V19 S01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 17

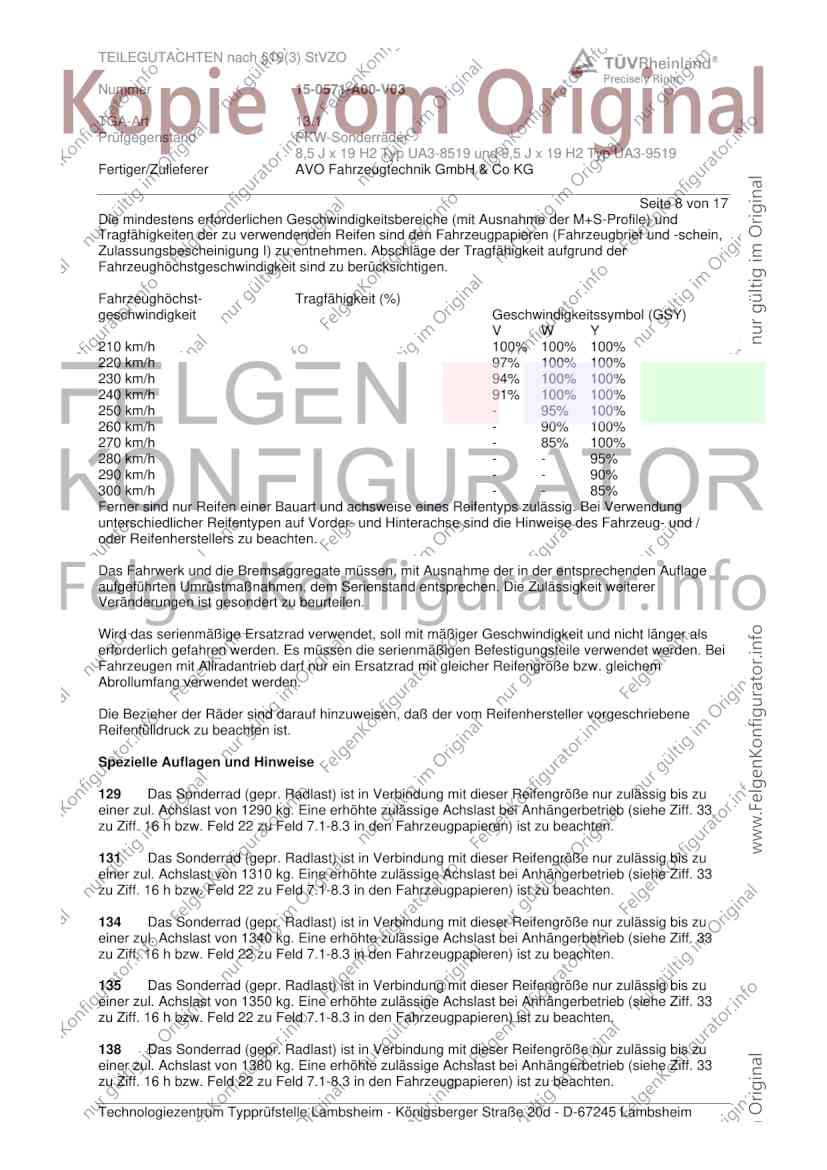

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 17

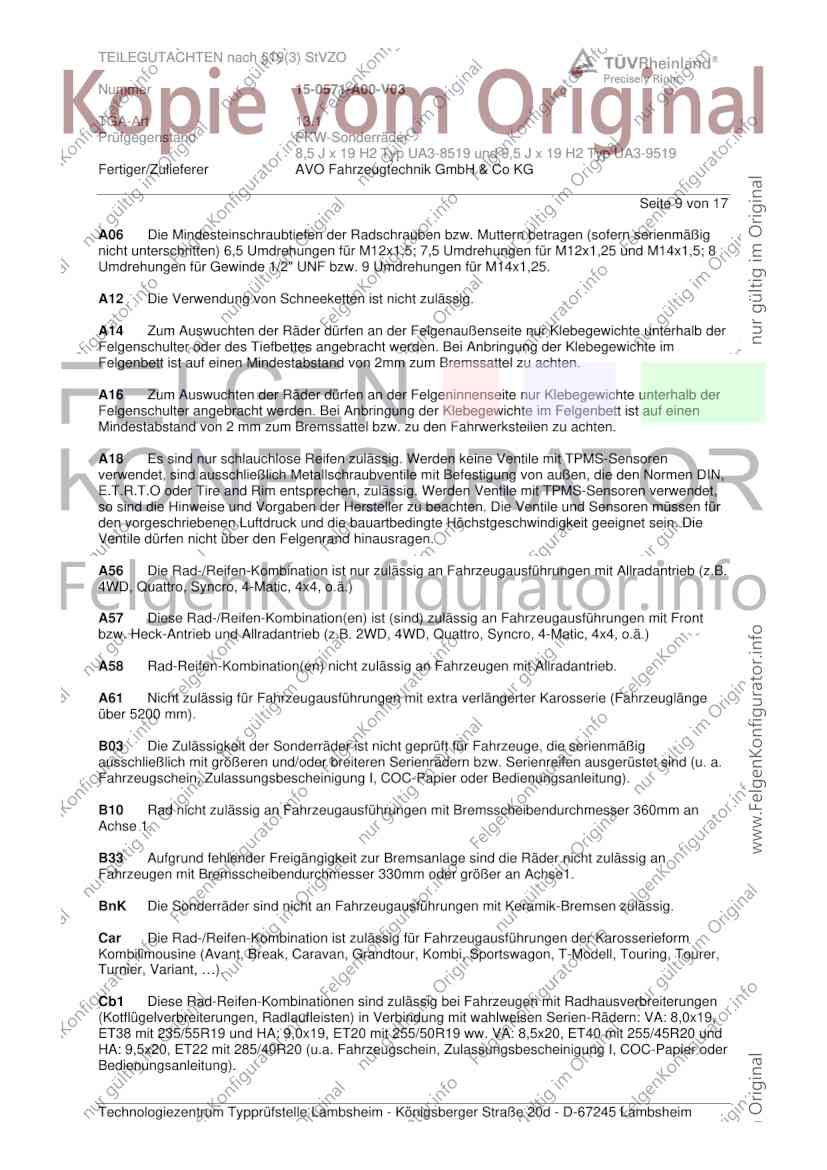

A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an
Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 17

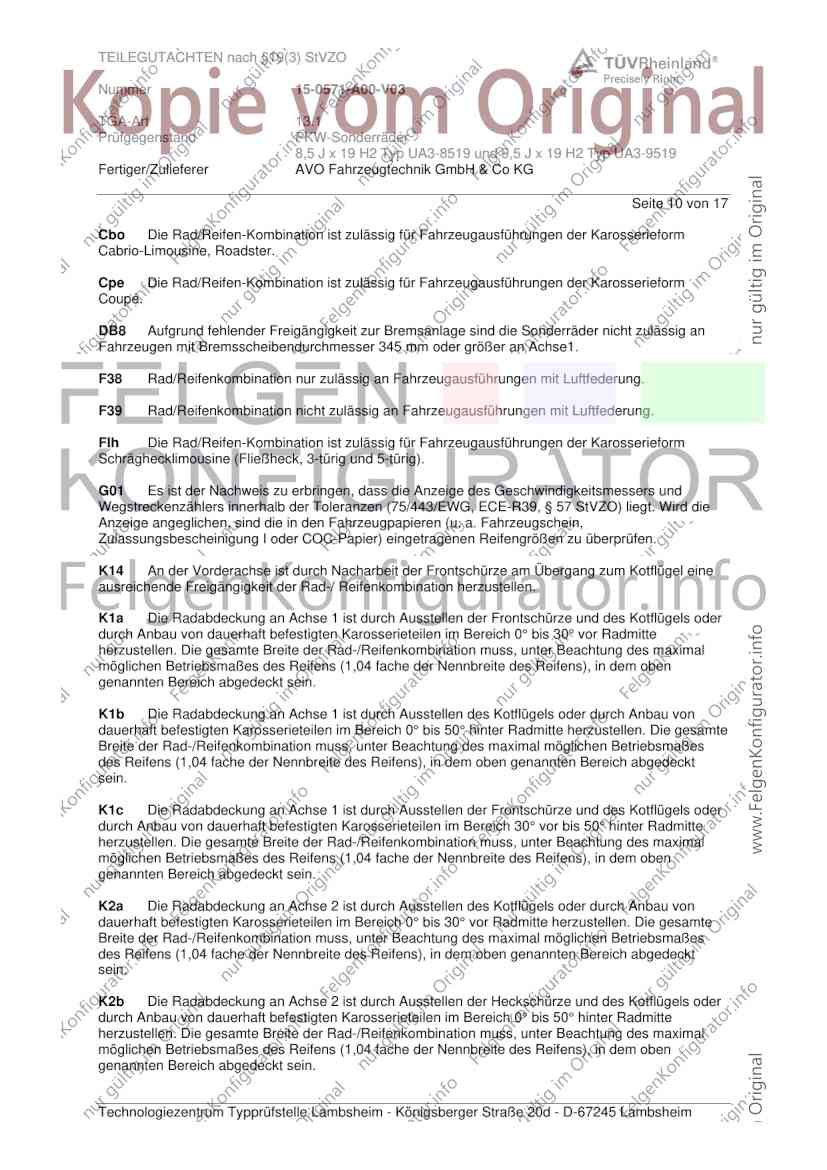

Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

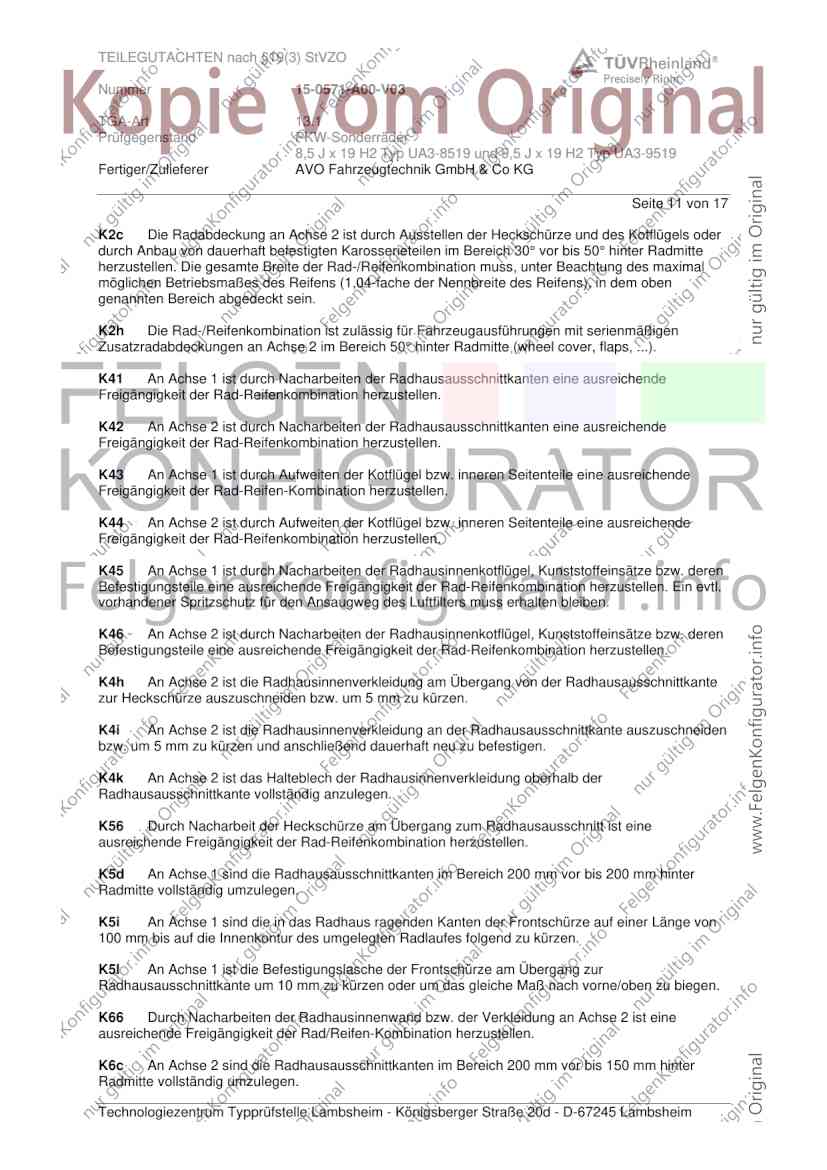

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 17
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 17
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 17

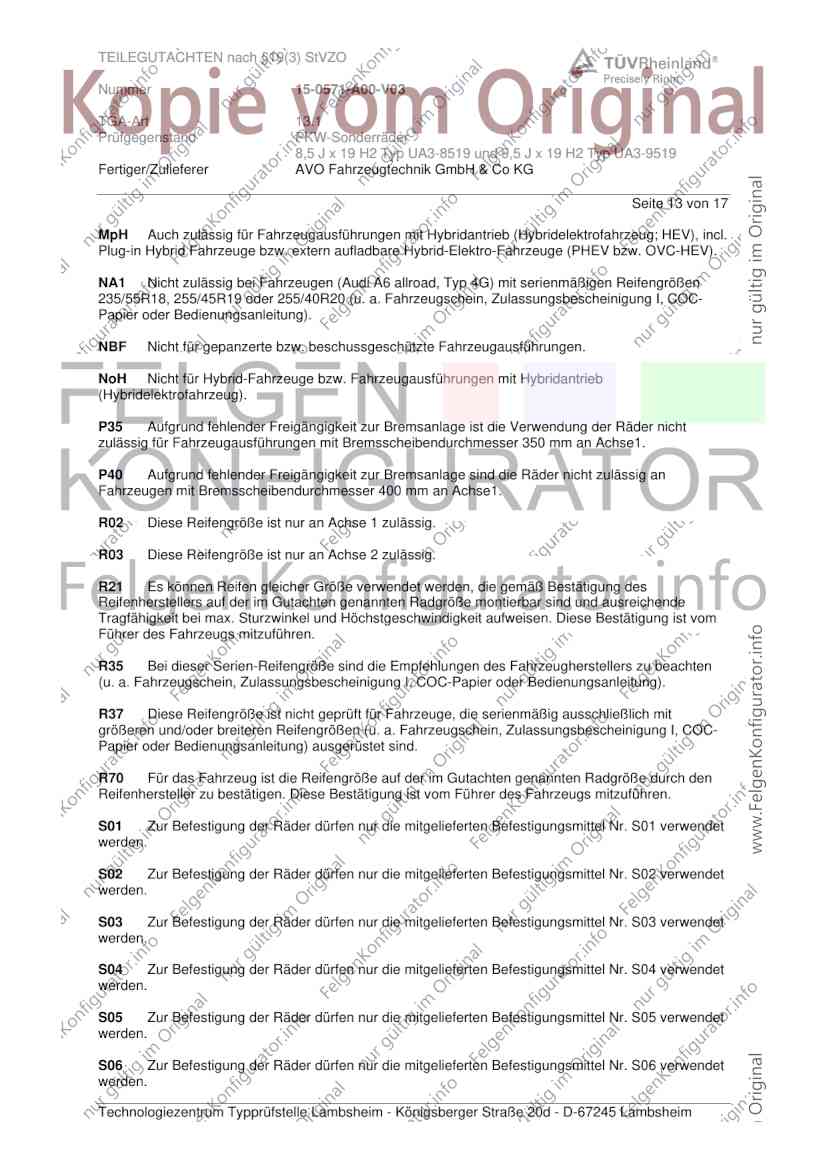

MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet
werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 verwendet
werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 verwendet
werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 17

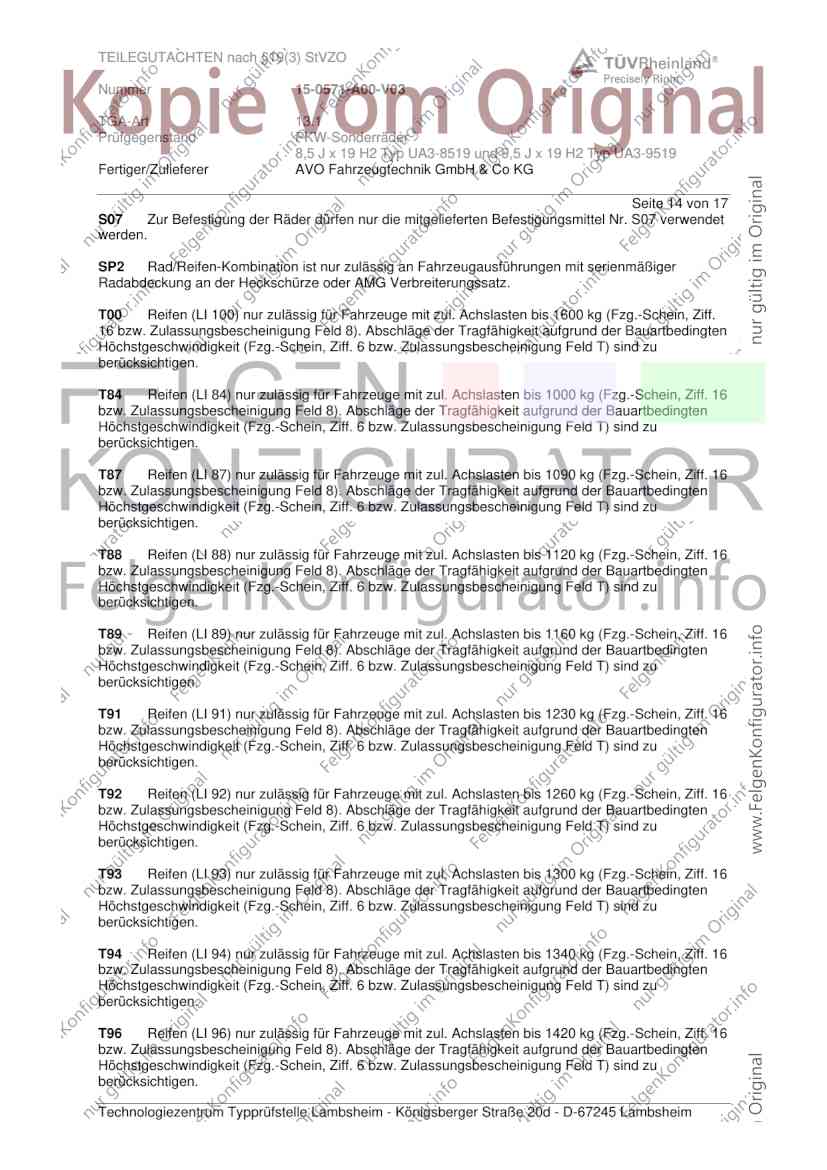

S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 verwendet
werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

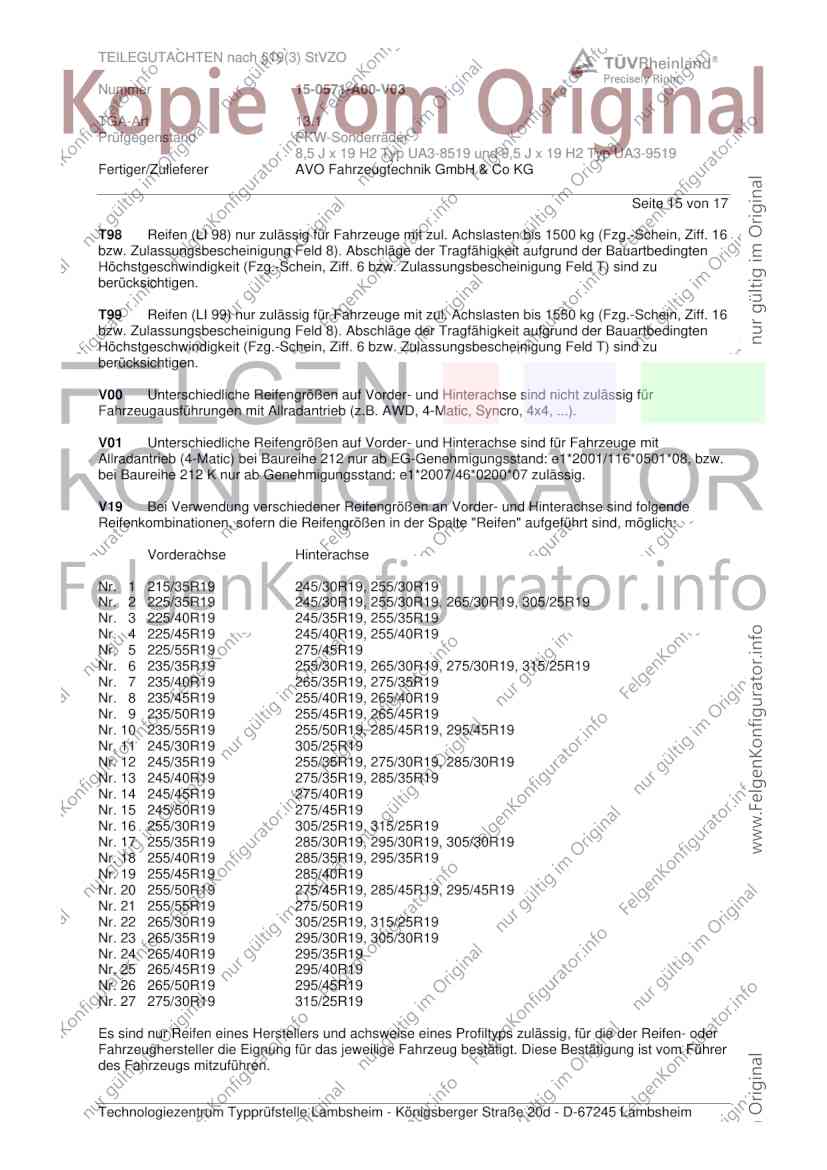

Seite 15 von 17
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

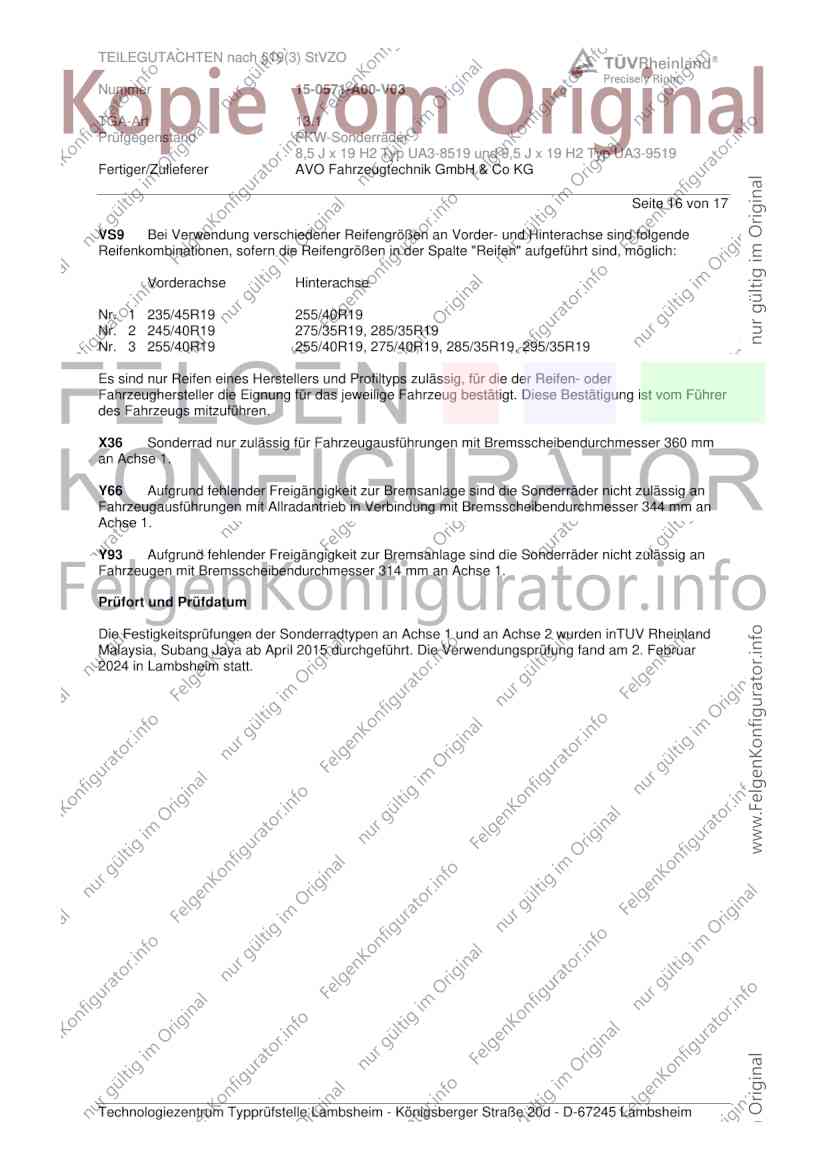

Seite 16 von 17
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Y93 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 314 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden inTUV Rheinland
Malaysia, Subang Jaya ab April 2015 durchgeführt. Die Verwendungsprüfung fand am 2. Februar
2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0571-A00-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und 9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

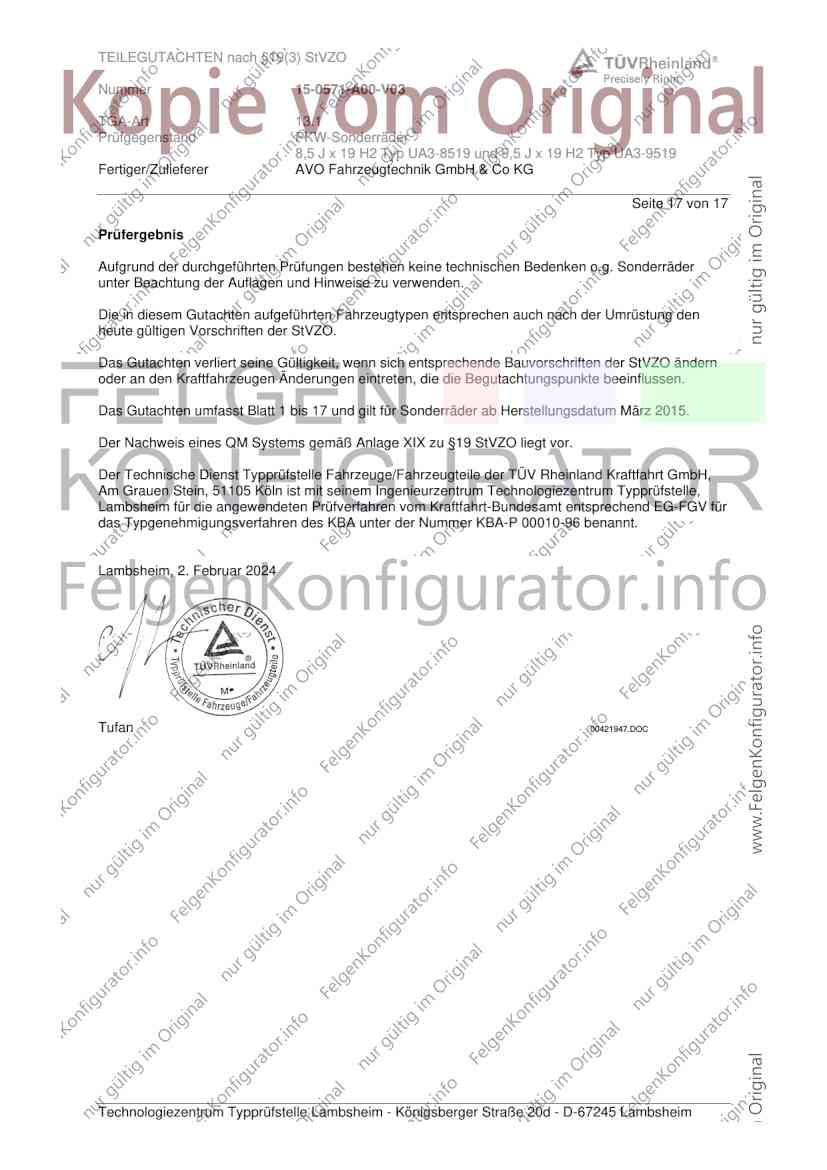

Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum März 2015.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Februar 2024
Tufan 00421947.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
