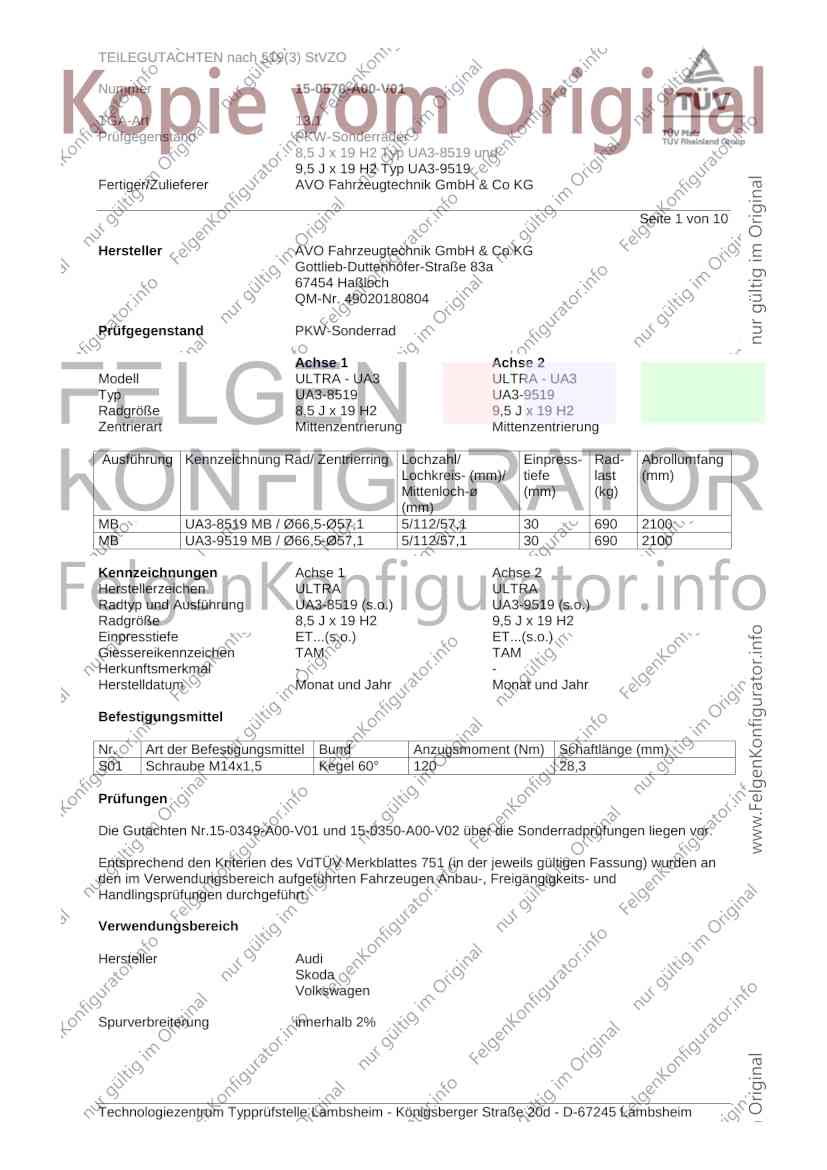

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 10
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell ULTRA - UA3 ULTRA - UA3
Typ UA3-8519 UA3-9519
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA3-8519 MB / Ø66,5-Ø57,1 5/112/57,1 30 690 2100
MB UA3-9519 MB / Ø66,5-Ø57,1 5/112/57,1 30 690 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen ULTRA ULTRA
Radtyp und Ausführung UA3-8519 (s.o.) UA3-9519 (s.o.)
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen TAM TAM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
Prüfungen
Die Gutachten Nr.15-0349-A00-V01 und 15-0350-A00-V02 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

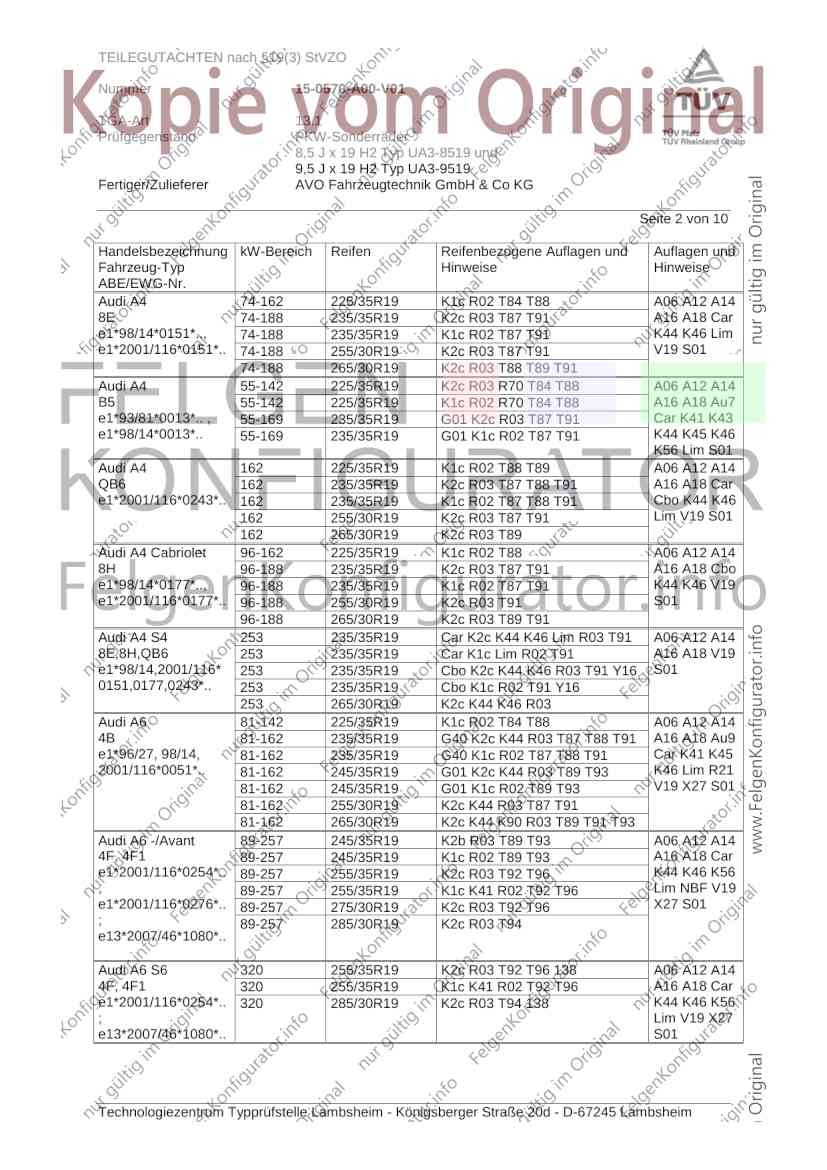

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 225/35R19 K1c R02 T84 T88 A06 A12 A14
8E 74-188 235/35R19 K2c R03 T87 T91 A16 A18 Car
e1*98/14*0151*.., 74-188 235/35R19 K1c R02 T87 T91 K44 K46 Lim
e1*2001/116*0151*.. 74-188 255/30R19 K2c R03 T87 T91 V19 S01
74-188 265/30R19 K2c R03 T88 T89 T91
Audi A4 55-142 225/35R19 K2c R03 R70 T84 T88 A06 A12 A14
B5 55-142 225/35R19 K1c R02 R70 T84 T88 A16 A18 Au7
e1*93/81*0013*.. , 55-169 235/35R19 G01 K2c R03 T87 T91 Car K41 K43
e1*98/14*0013*.. 55-169 235/35R19 G01 K1c R02 T87 T91 K44 K45 K46
K56 Lim S01
Audi A4 162 225/35R19 K1c R02 T88 T89 A06 A12 A14
QB6 162 235/35R19 K2c R03 T87 T88 T91 A16 A18 Car
e1*2001/116*0243*.. 162 235/35R19 K1c R02 T87 T88 T91 Cbo K44 K46
162 255/30R19 K2c R03 T87 T91 Lim V19 S01
162 265/30R19 K2c R03 T89
Audi A4 Cabriolet 96-162 225/35R19 K1c R02 T88 A06 A12 A14
8H 96-188 235/35R19 K2c R03 T87 T91 A16 A18 Cbo
e1*98/14*0177*.., 96-188 235/35R19 K1c R02 T87 T91 K44 K46 V19
e1*2001/116*0177*.. 96-188 255/30R19 K2c R03 T91 S01
96-188 265/30R19 K2c R03 T89 T91
Audi A4 S4 253 235/35R19 Car K2c K44 K46 Lim R03 T91 A06 A12 A14
8E,8H,QB6 253 235/35R19 Car K1c Lim R02 T91 A16 A18 V19
e1*98/14,2001/116* 253 235/35R19 Cbo K2c K44 K46 R03 T91 Y16 S01
0151,0177,0243*.. 253 235/35R19 Cbo K1c R02 T91 Y16
253 265/30R19 K2c K44 K46 R03
Audi A6 81-142 225/35R19 K1c R02 T84 T88 A06 A12 A14
4B 81-162 235/35R19 G40 K2c K44 R03 T87 T88 T91 A16 A18 Au9
e1*96/27, 98/14, 81-162 235/35R19 G40 K1c R02 T87 T88 T91 Car K41 K45
2001/116*0051*.. 81-162 245/35R19 G01 K2c K44 R03 T89 T93 K46 Lim R21
81-162 245/35R19 G01 K1c R02 T89 T93 V19 X27 S01
81-162 255/30R19 K2c K44 R03 T87 T91
81-162 265/30R19 K2c K44 K90 R03 T89 T91 T93
Audi A6 -/Avant 89-257 245/35R19 K2b R03 T89 T93 A06 A12 A14
4F, 4F1 89-257 245/35R19 K1c R02 T89 T93 A16 A18 Car
e1*2001/116*0254*.. 89-257 255/35R19 K2c R03 T92 T96 K44 K46 K56
, 89-257 255/35R19 K1c K41 R02 T92 T96 Lim NBF V19
e1*2001/116*0276*.. 89-257 275/30R19 K2c R03 T92 T96 X27 S01
; 89-257 285/30R19 K2c R03 T94
e13*2007/46*1080*..
Audi A6 S6 320 255/35R19 K2c R03 T92 T96 138 A06 A12 A14
4F, 4F1 320 255/35R19 K1c K41 R02 T92 T96 A16 A18 Car
e1*2001/116*0254*.. 320 285/30R19 K2c R03 T94 138 K44 K46 K56
; Lim V19 X27
e13*2007/46*1080*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

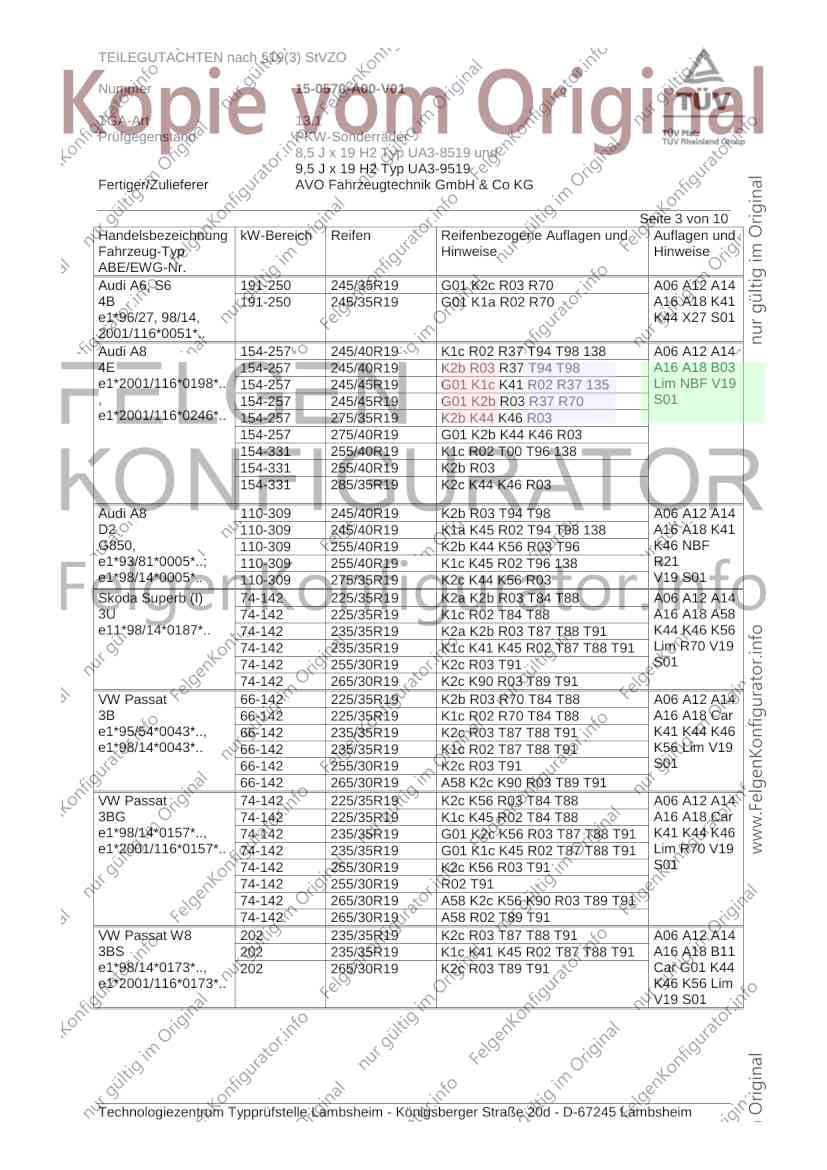

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6, S6 191-250 245/35R19 G01 K2c R03 R70 A06 A12 A14
4B 191-250 245/35R19 G01 K1a R02 R70 A16 A18 K41
e1*96/27, 98/14, K44 X27 S01
2001/116*0051*..
Audi A8 154-257 245/40R19 K1c R02 R37 T94 T98 138 A06 A12 A14
4E 154-257 245/40R19 K2b R03 R37 T94 T98 A16 A18 B03
e1*2001/116*0198*.. 154-257 245/45R19 G01 K1c K41 R02 R37 135 Lim NBF V19
, 154-257 245/45R19 G01 K2b R03 R37 R70 S01
e1*2001/116*0246*.. 154-257 275/35R19 K2b K44 K46 R03
154-257 275/40R19 G01 K2b K44 K46 R03
154-331 255/40R19 K1c R02 T00 T96 138
154-331 255/40R19 K2b R03
154-331 285/35R19 K2c K44 K46 R03
Audi A8 110-309 245/40R19 K2b R03 T94 T98 A06 A12 A14
D2 110-309 245/40R19 K1a K45 R02 T94 T98 138 A16 A18 K41
G850, 110-309 255/40R19 K2b K44 K56 R03 T96 K46 NBF
e1*93/81*0005*..; 110-309 255/40R19 K1c K45 R02 T96 138 R21
e1*98/14*0005*.. 110-309 275/35R19 K2c K44 K56 R03 V19 S01
Skoda Superb (I) 74-142 225/35R19 K2a K2b R03 T84 T88 A06 A12 A14
3U 74-142 225/35R19 K1c R02 T84 T88 A16 A18 A58
e11*98/14*0187*.. 74-142 235/35R19 K2a K2b R03 T87 T88 T91 K44 K46 K56
74-142 235/35R19 K1c K41 K45 R02 T87 T88 T91 Lim R70 V19
74-142 255/30R19 K2c R03 T91 S01
74-142 265/30R19 K2c K90 R03 T89 T91
VW Passat 66-142 225/35R19 K2b R03 R70 T84 T88 A06 A12 A14
3B 66-142 225/35R19 K1c R02 R70 T84 T88 A16 A18 Car
e1*95/54*0043*.., 66-142 235/35R19 K2c R03 T87 T88 T91 K41 K44 K46
e1*98/14*0043*.. 66-142 235/35R19 K1c R02 T87 T88 T91 K56 Lim V19
66-142 255/30R19 K2c R03 T91 S01
66-142 265/30R19 A58 K2c K90 R03 T89 T91
VW Passat 74-142 225/35R19 K2c K56 R03 T84 T88 A06 A12 A14
3BG 74-142 225/35R19 K1c K45 R02 T84 T88 A16 A18 Car
e1*98/14*0157*.., 74-142 235/35R19 G01 K2c K56 R03 T87 T88 T91 K41 K44 K46
e1*2001/116*0157*.. 74-142 235/35R19 G01 K1c K45 R02 T87 T88 T91 Lim R70 V19
74-142 255/30R19 K2c K56 R03 T91 S01
74-142 255/30R19 R02 T91
74-142 265/30R19 A58 K2c K56 K90 R03 T89 T91
74-142 265/30R19 A58 R02 T89 T91
VW Passat W8 202 235/35R19 K2c R03 T87 T88 T91 A06 A12 A14
3BS 202 235/35R19 K1c K41 K45 R02 T87 T88 T91 A16 A18 B11
e1*98/14*0173*.., 202 265/30R19 K2c R03 T89 T91 Car G01 K44
e1*2001/116*0173*.. K46 K56 Lim
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 245/40R19 K2b R03 T98 138 A06 A12 A14
3D, 3d 165-246 275/35R19 K2c R03 T96 138 A16 A18 Lim
e1*98/14*0189*..; 165-331 255/40R19 K2b R03 T00 T96 138 V19 S01
e1*2001/116*0189*.. 165-331 285/35R19 K2c K46 R03 138
;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 K1a K1b R02 T84 T88 A06 A12 A14
13 90-162 235/35R19 K1c R02 A16 A18 A58
e1*2001/116*0471*.. 90-162 235/35R19 K2c K42 R03 Cpe V19 S01
90-162 245/35R19 G01 K1c R02
90-162 245/35R19 G01 K2c K42 K44 K56 R03
90-162 255/30R19 K2c K42 K44 K56 R03
VW Scirocco R 188-206 225/35R19 K1a K1b R02 T88 A06 A12 A14
13 188-206 235/35R19 K1c R02 A16 A18 A58
e1*2001/116*0471*.. 188-206 235/35R19 K2c K42 R03 Cpe V19 S01
188-206 245/35R19 G01 K1c R02
188-206 245/35R19 G01 K2c K42 K44 K56 R03
188-206 255/30R19 K2c K42 K44 K56 R03
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 10

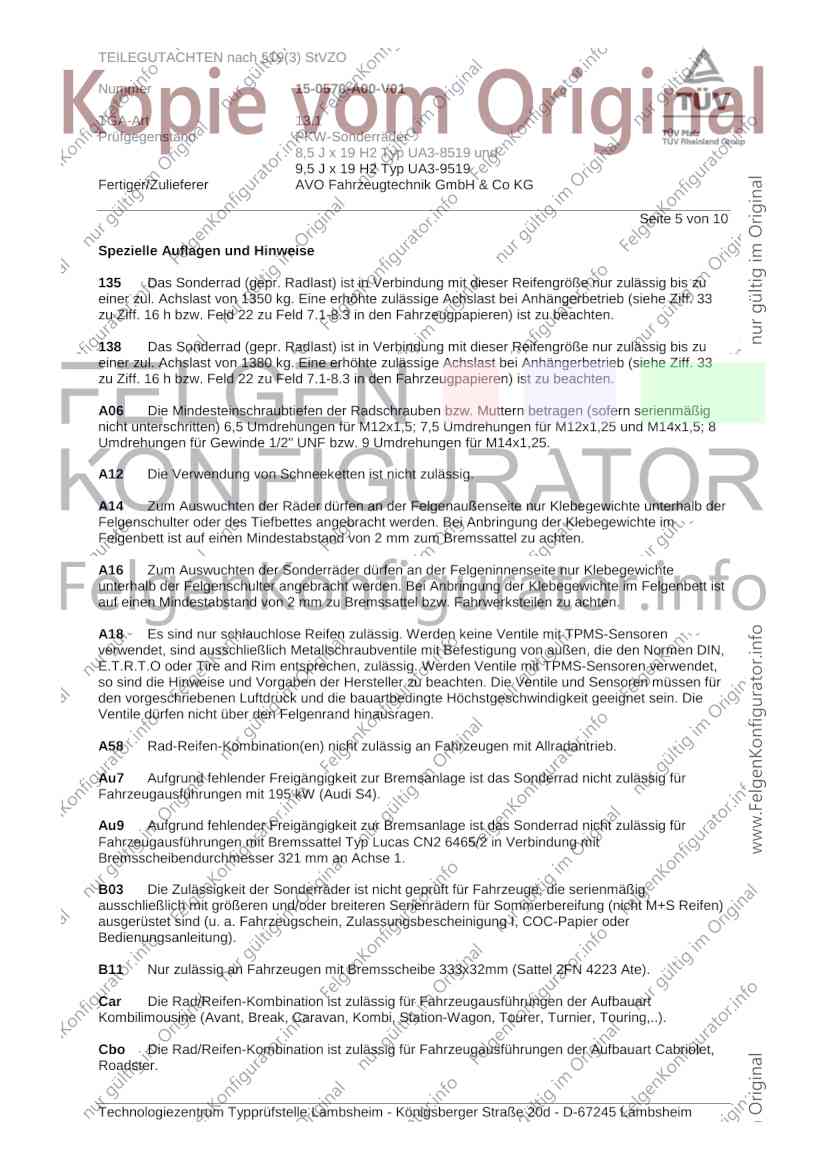

Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 10

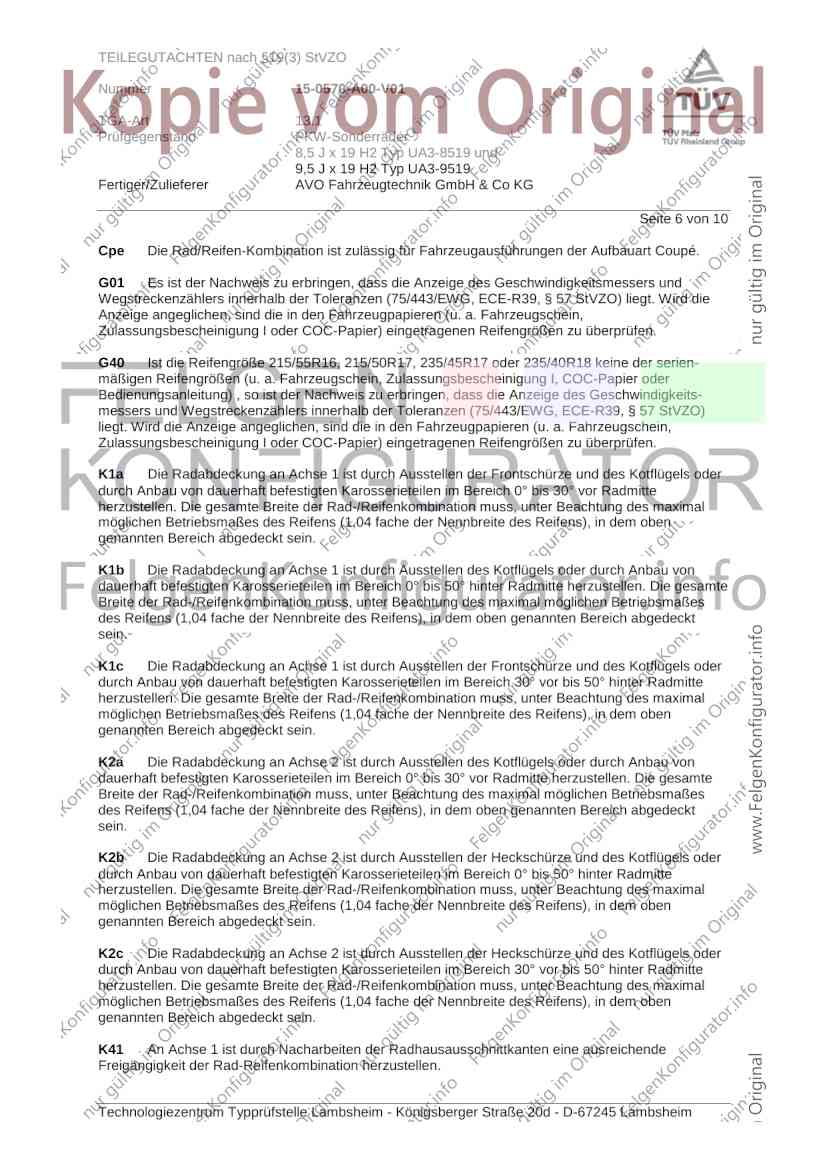

Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 10

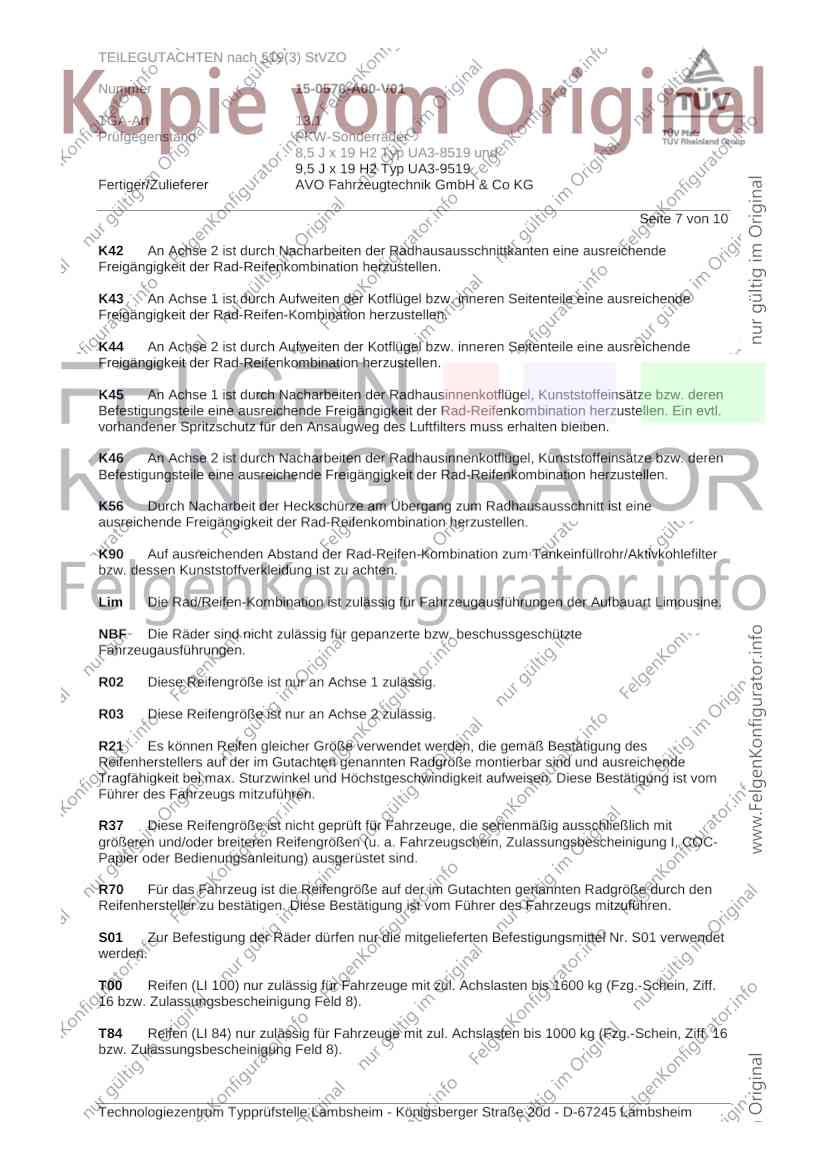

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 10

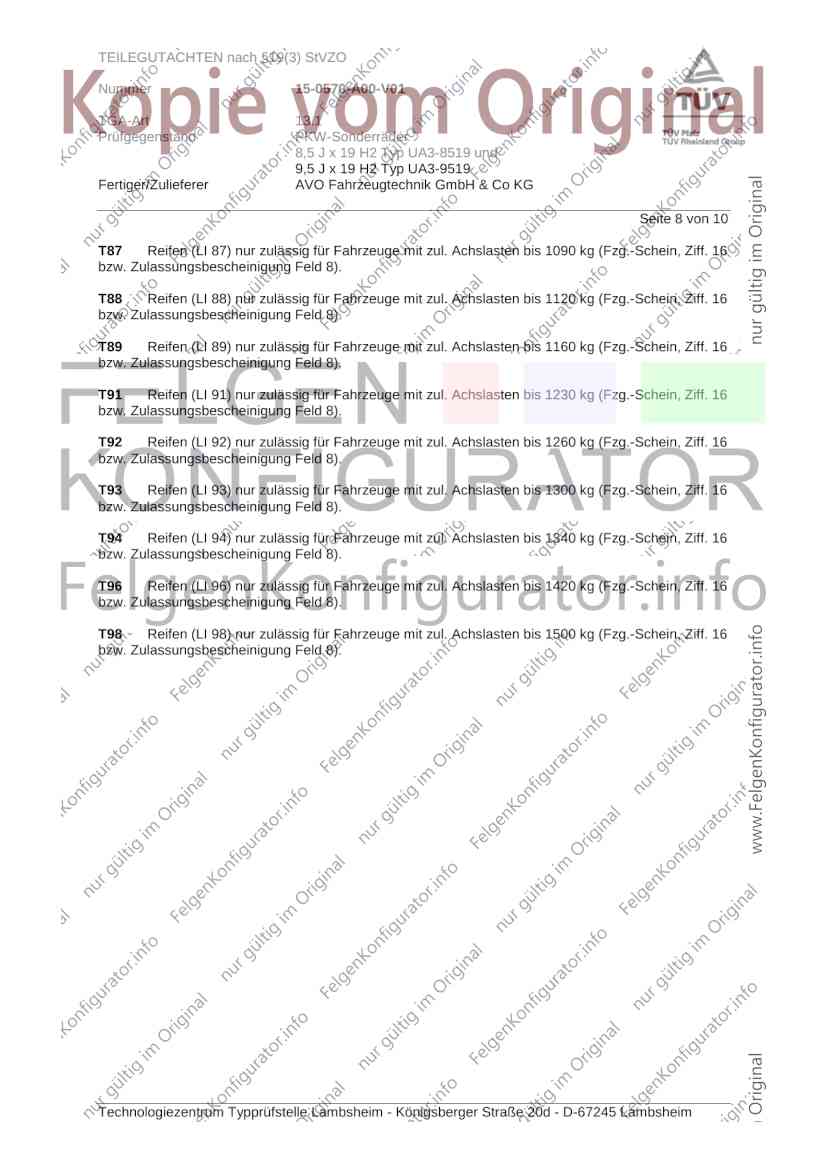

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 10

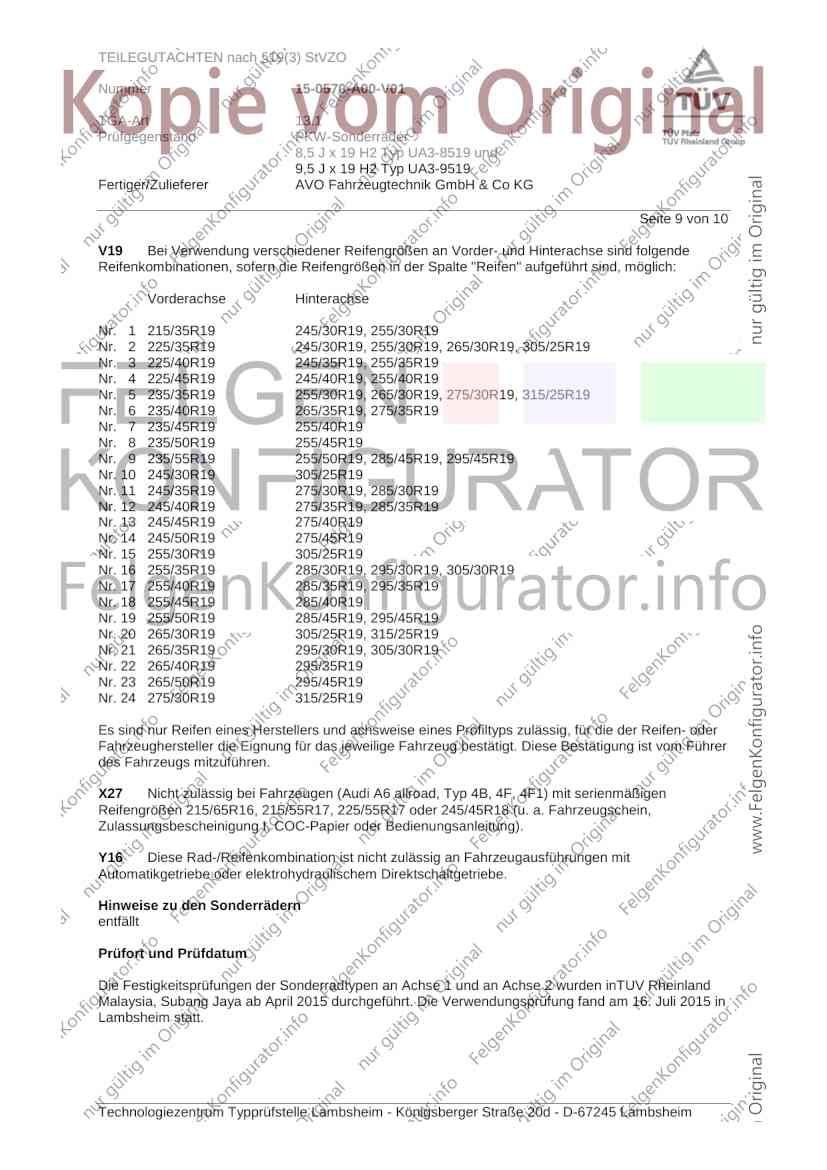

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden inTUV Rheinland
Malaysia, Subang Jaya ab April 2015 durchgeführt. Die Verwendungsprüfung fand am 16. Juli 2015 in
Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0570-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ UA3-8519 und
9,5 J x 19 H2 Typ UA3-9519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2015.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juli 2015
Tufan 00232663.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
