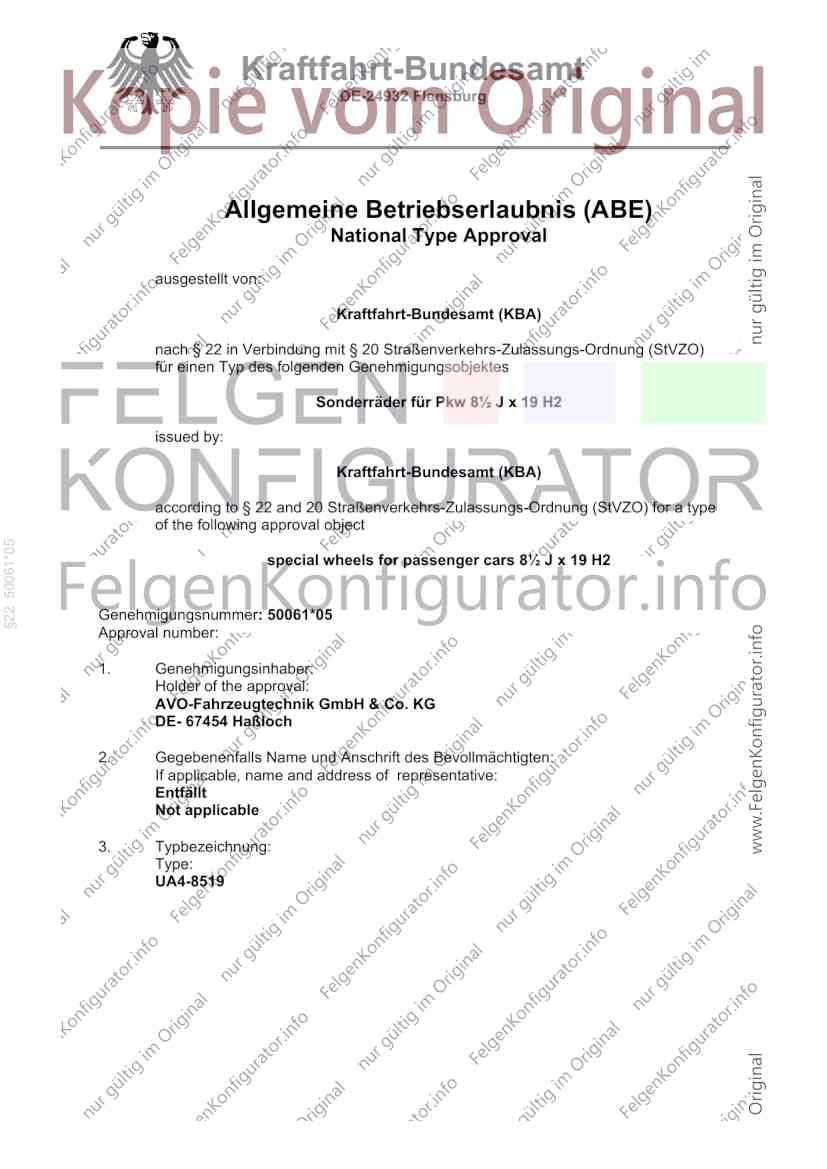

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8½ J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 50061*05
special wheels for passenger cars 8½ J x 19 H2
Genehmigungsnummer: 50061*05
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
UA4-8519

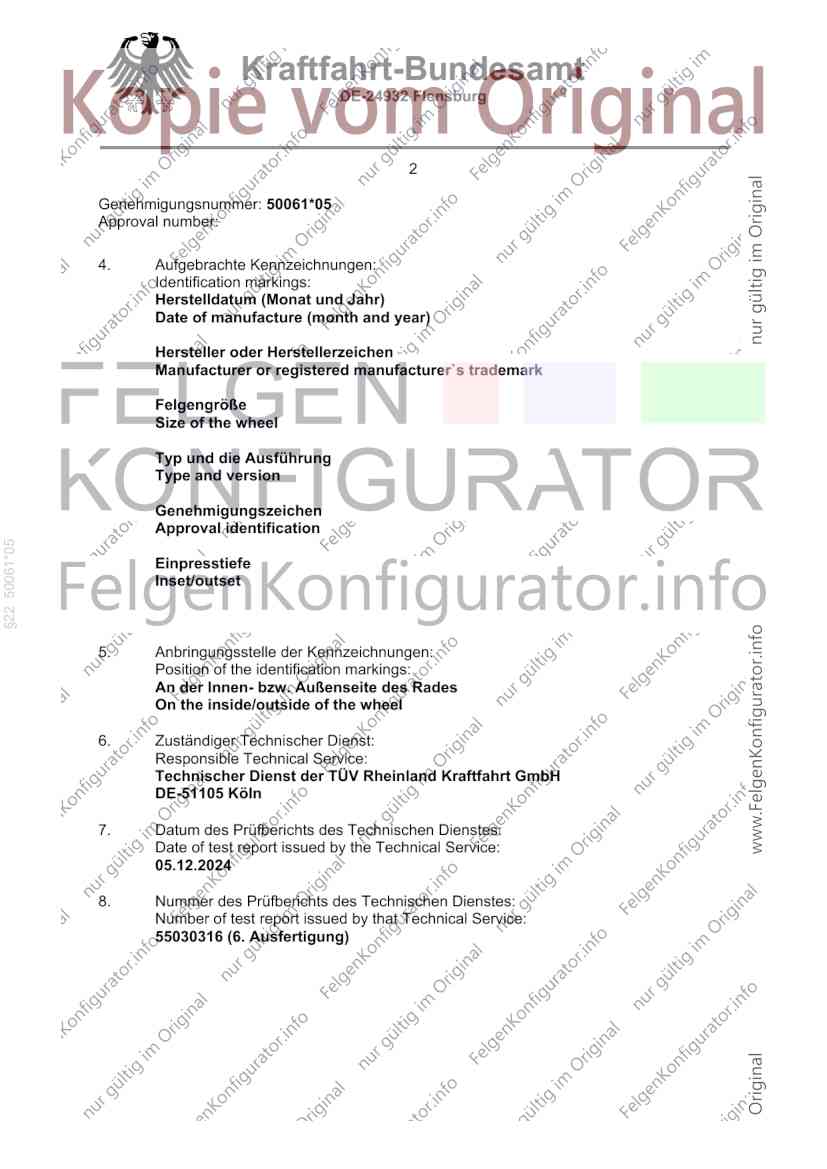

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50061*05
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Genehmigungszeichen
Approval identification
§22 50061*05
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.12.2024
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55030316 (6. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50061*05
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
6 1. Ausfertigung
5 3. Ausfertigung
1, 3 - 4 5. Ausfertigung
2 6. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§22 50061*05
The offer for sale is only allowed on the listed vehicles under the specified
conditions.

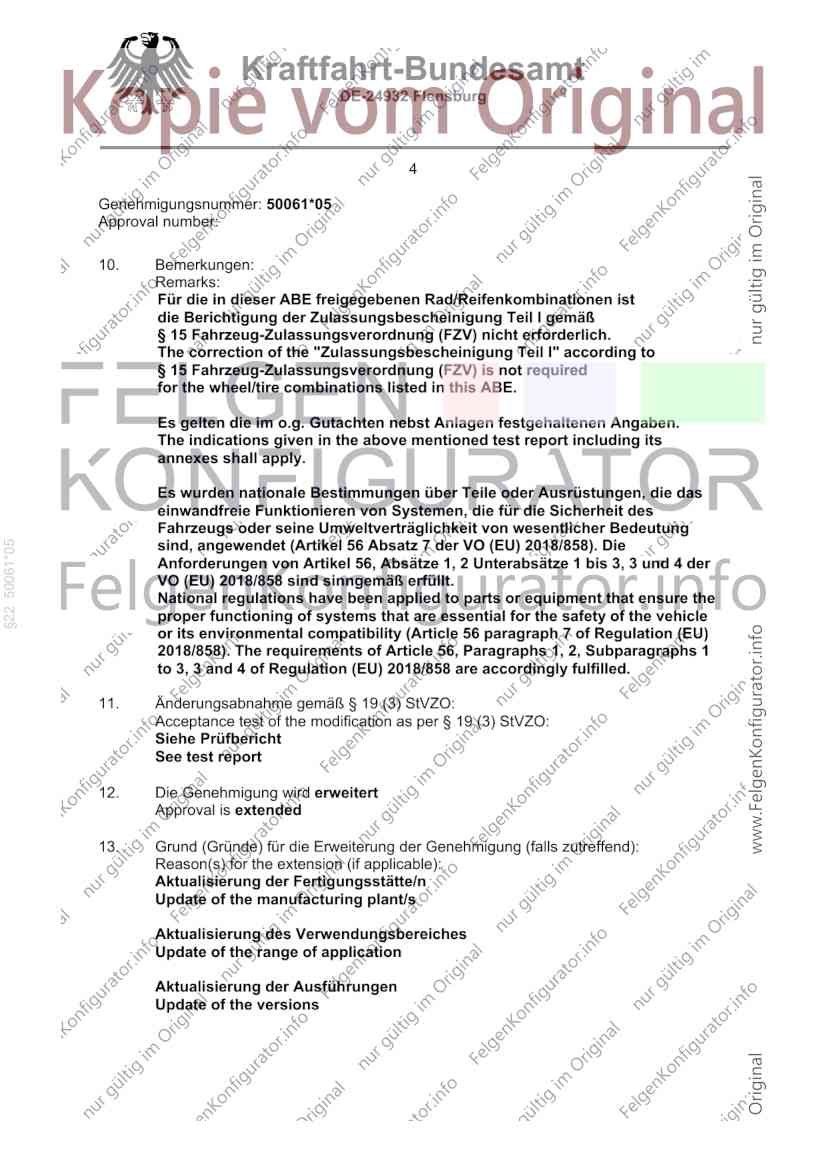

Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50061*05
Approval number:
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
§22 50061*05
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung der Fertigungsstätte/n
Update of the manufacturing plant/s
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the versions

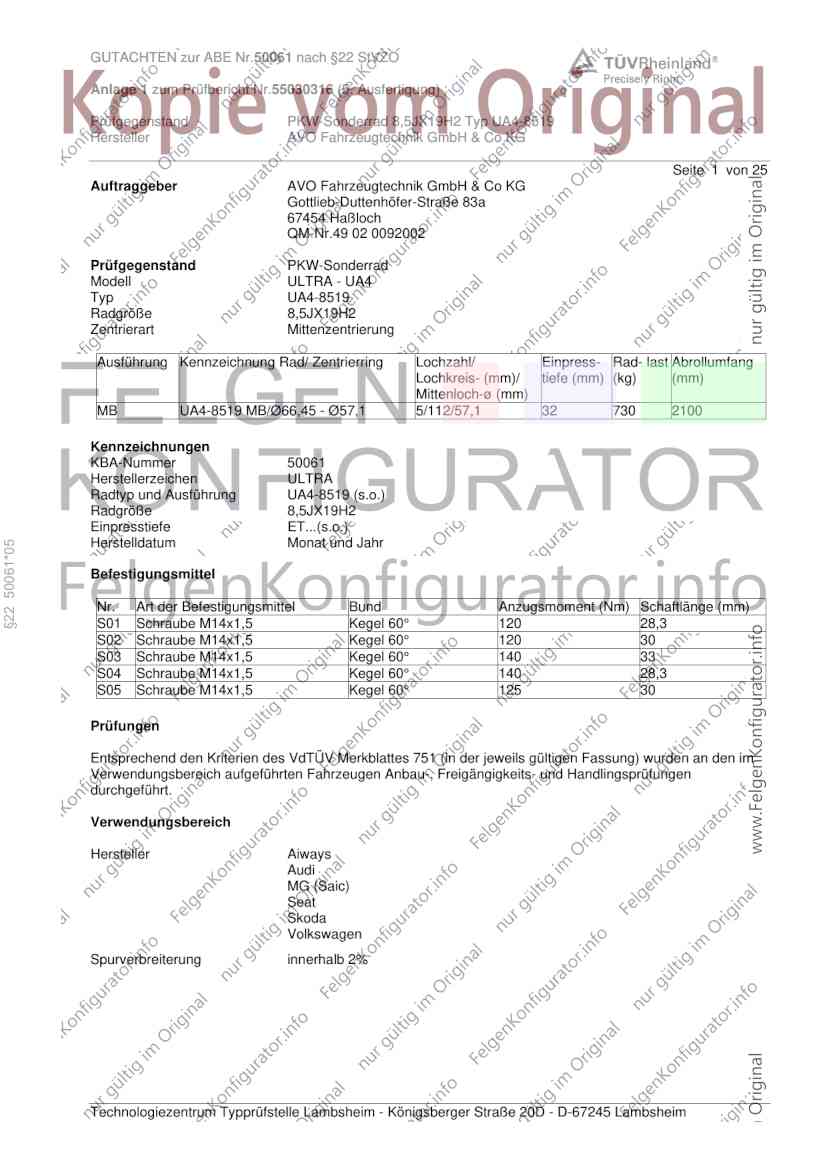

GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 25
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA4
Typ UA4-8519
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
MB UA4-8519 MB/Ø66,45 - Ø57,1 5/112/57,1 32 730 2100
Kennzeichnungen
KBA-Nummer 50061
Herstellerzeichen ULTRA
Radtyp und Ausführung UA4-8519 (s.o.)
Radgröße 8,5JX19H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
§22 50061*05
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 140 28,3
S05 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

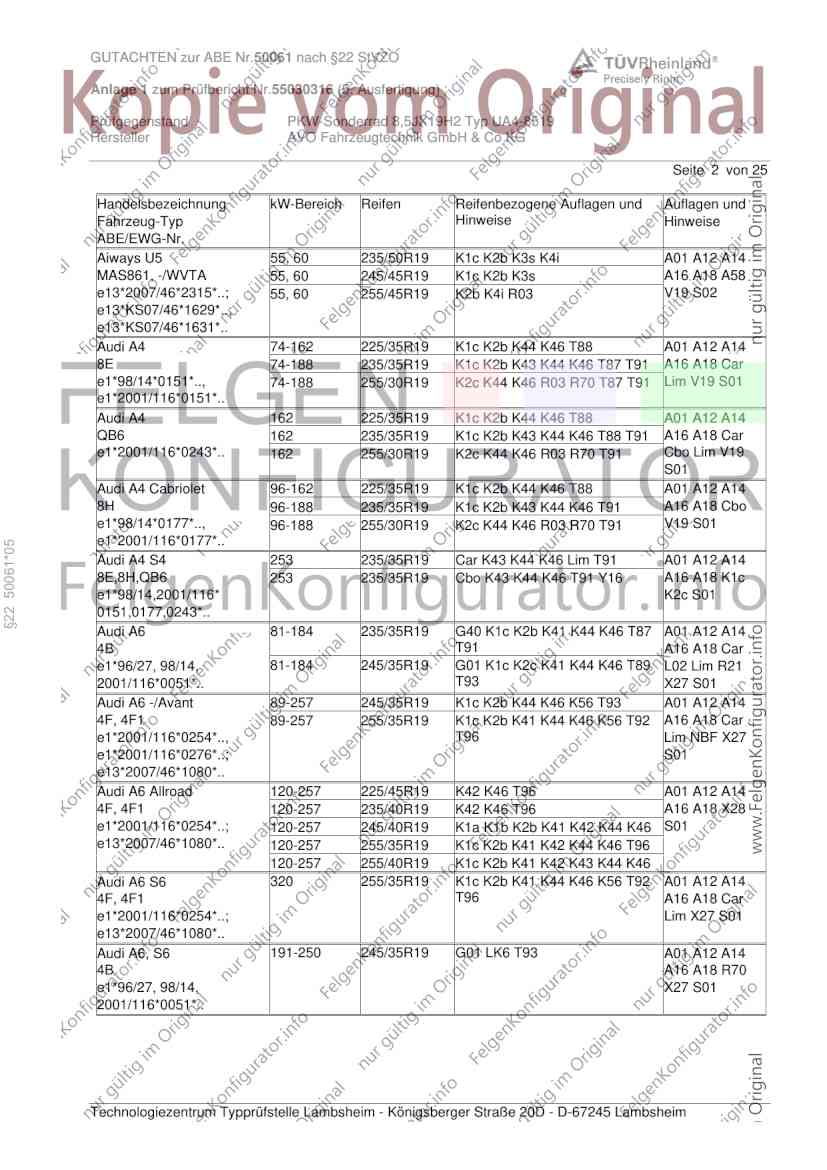

GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 235/50R19 K1c K2b K3s K4i A01 A12 A14
MAS861, -/WVTA 55, 60 245/45R19 K1c K2b K3s A16 A18 A58
e13*2007/46*2315*..; 55, 60 255/45R19 K2b K4i R03 V19 S02
e13*KS07/46*1629*..;
e13*KS07/46*1631*..
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A16 A18 Car
e1*98/14*0151*.., 74-188 255/30R19 K2c K44 K46 R03 R70 T87 T91 Lim V19 S01
e1*2001/116*0151*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A16 A18 Car
e1*2001/116*0243*.. 162 255/30R19 K2c K44 K46 R03 R70 T91 Cbo Lim V19
S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A16 A18 Cbo
e1*98/14*0177*.., 96-188 255/30R19 K2c K44 K46 R03 R70 T91 V19 S01
e1*2001/116*0177*..
§22 50061*05
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A01 A12 A14
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A16 A18 K1c
e1*98/14,2001/116* K2c S01
0151,0177,0243*..
Audi A6 81-184 235/35R19 G40 K1c K2b K41 K44 K46 T87 A01 A12 A14
4B T91 A16 A18 Car
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2c K41 K44 K46 T89 L02 Lim R21
2001/116*0051*.. T93 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A12 A14
4F, 4F1 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 A16 A18 Car
e1*2001/116*0254*.., T96 Lim NBF X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 K42 K46 T96 A01 A12 A14
4F, 4F1 120-257 235/40R19 K42 K46 T96 A16 A18 X28
e1*2001/116*0254*..; 120-257 245/40R19 K1a K1b K2b K41 K42 K44 K46 S01
e13*2007/46*1080*.. 120-257 255/35R19 K1c K2b K41 K42 K44 K46 T96
120-257 255/40R19 K1c K2b K41 K42 K43 K44 K46
Audi A6 S6 320 255/35R19 K1c K2b K41 K44 K46 K56 T92 A01 A12 A14
4F, 4F1 T96 A16 A18 Car
e1*2001/116*0254*..; Lim X27 S01
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 G01 LK6 T93 A01 A12 A14
4B A16 A18 R70
e1*96/27, 98/14, X27 S01
2001/116*0051*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

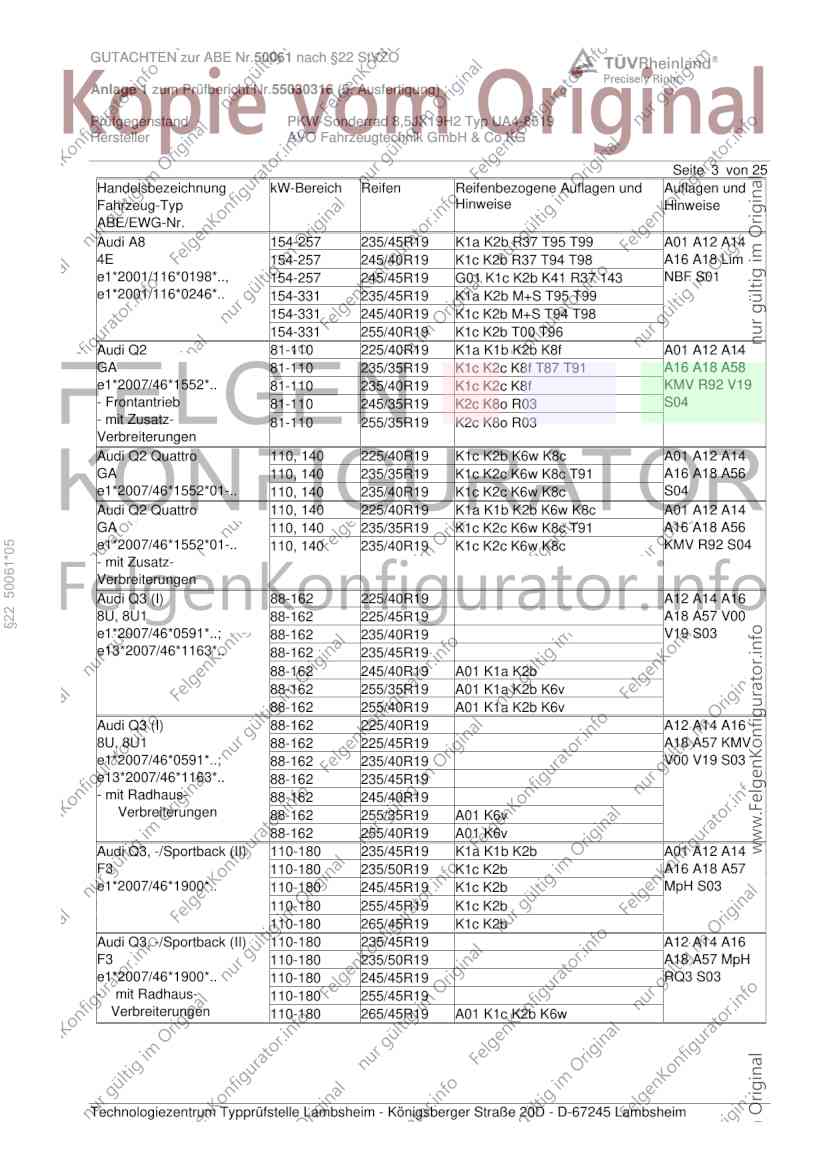

GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 235/45R19 K1a K2b R37 T95 T99 A01 A12 A14
4E 154-257 245/40R19 K1c K2b R37 T94 T98 A16 A18 Lim
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1c K2b K41 R37 143 NBF S01
e1*2001/116*0246*.. 154-331 235/45R19 K1a K2b M+S T95 T99
154-331 245/40R19 K1c K2b M+S T94 T98
154-331 255/40R19 K1c K2b T00 T96
Audi Q2 81-110 225/40R19 K1a K1b K2b K8f A01 A12 A14
GA 81-110 235/35R19 K1c K2c K8f T87 T91 A16 A18 A58
e1*2007/46*1552*.. 81-110 235/40R19 K1c K2c K8f KMV R92 V19
- Frontantrieb 81-110 245/35R19 K2c K8o R03 S04
- mit Zusatz- 81-110 255/35R19 K2c K8o R03
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b K6w K8c A01 A12 A14
GA 110, 140 235/35R19 K1c K2c K6w K8c T91 A16 A18 A56
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6w K8c S04
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b K6w K8c A01 A12 A14
GA 110, 140 235/35R19 K1c K2c K6w K8c T91 A16 A18 A56
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6w K8c KMV R92 S04
§22 50061*05
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/40R19 A12 A14 A16
8U, 8U1 88-162 225/45R19 A18 A57 V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19 A01 K1a K2b
88-162 255/35R19 A01 K1a K2b K6v
88-162 255/40R19 A01 K1a K2b K6v
Audi Q3 (I) 88-162 225/40R19 A12 A14 A16
8U, 8U1 88-162 225/45R19 A18 A57 KMV
e1*2007/46*0591*..; 88-162 235/40R19 V00 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen 88-162 255/35R19 A01 K6v
88-162 255/40R19 A01 K6v
Audi Q3, -/Sportback (II) 110-180 235/45R19 K1a K1b K2b A01 A12 A14
F3 110-180 235/50R19 K1c K2b A16 A18 A57
e1*2007/46*1900*.. 110-180 245/45R19 K1c K2b MpH S03
110-180 255/45R19 K1c K2b
110-180 265/45R19 K1c K2b
Audi Q3, -/Sportback (II) 110-180 235/45R19 A12 A14 A16
F3 110-180 235/50R19 A18 A57 MpH
e1*2007/46*1900*.. 110-180 245/45R19 RQ3 S03
- mit Radhaus- 110-180 255/45R19
Verbreiterungen 110-180 265/45R19 A01 K1c K2b K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

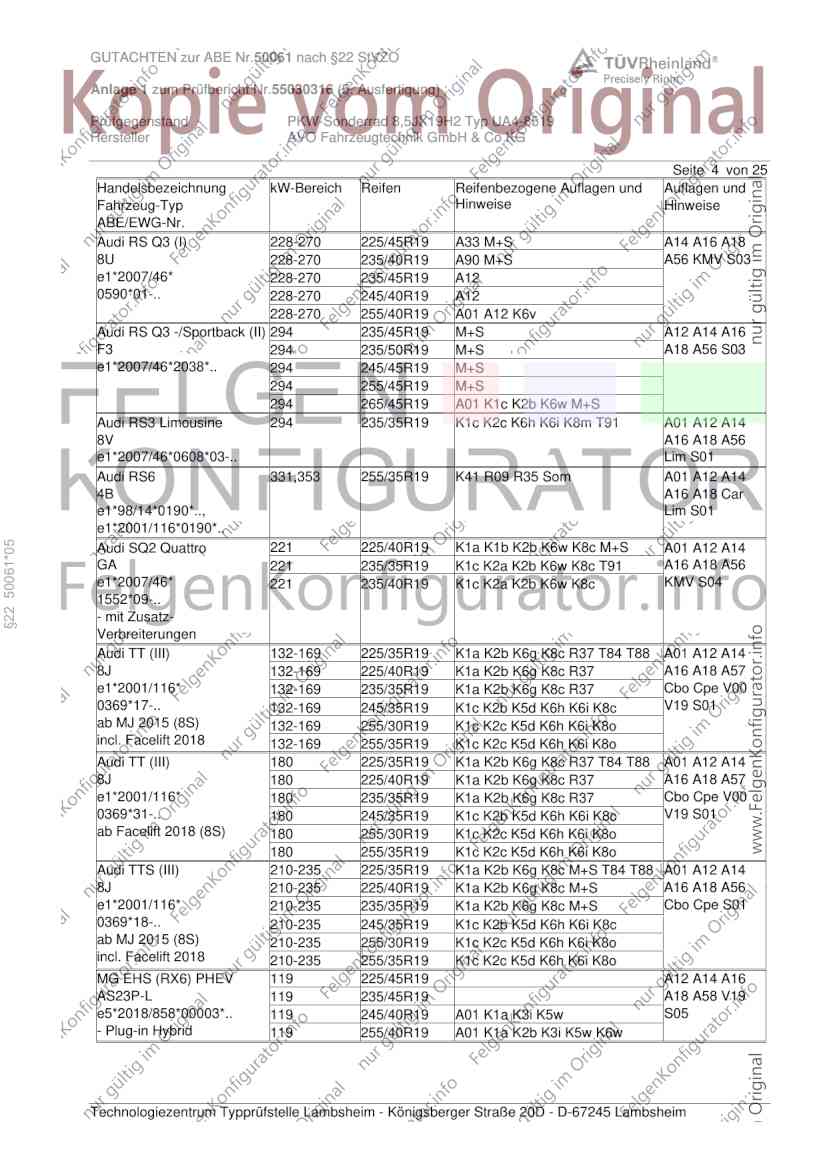

GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS Q3 (I) 228-270 225/45R19 A33 M+S A14 A16 A18
8U 228-270 235/40R19 A90 M+S A56 KMV S03
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
228-270 255/40R19 A01 A12 K6v
Audi RS Q3 -/Sportback (II) 294 235/45R19 M+S A12 A14 A16
F3 294 235/50R19 M+S A18 A56 S03
e1*2007/46*2038*.. 294 245/45R19 M+S
294 255/45R19 M+S
294 265/45R19 A01 K1c K2b K6w M+S
Audi RS3 Limousine 294 235/35R19 K1c K2c K6h K6i K8m T91 A01 A12 A14
8V A16 A18 A56
e1*2007/46*0608*03-.. Lim S01
Audi RS6 331,353 255/35R19 K41 R09 R35 Som A01 A12 A14
4B A16 A18 Car
e1*98/14*0190*.., Lim S01
e1*2001/116*0190*..
§22 50061*05
Audi SQ2 Quattro 221 225/40R19 K1a K1b K2b K6w K8c M+S A01 A12 A14
GA 221 235/35R19 K1c K2a K2b K6w K8c T91 A16 A18 A56
e1*2007/46* 221 235/40R19 K1c K2a K2b K6w K8c KMV S04
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (III) 132-169 225/35R19 K1a K2b K6g K8c R37 T84 T88 A01 A12 A14
8J 132-169 225/40R19 K1a K2b K6g K8c R37 A16 A18 A57
e1*2001/116* 132-169 235/35R19 K1a K2b K6g K8c R37 Cbo Cpe V00
0369*17-.. 132-169 245/35R19 K1c K2b K5d K6h K6i K8c V19 S01
ab MJ 2015 (8S) 132-169 255/30R19 K1c K2c K5d K6h K6i K8o
incl. Facelift 2018 132-169 255/35R19 K1c K2c K5d K6h K6i K8o
Audi TT (III) 180 225/35R19 K1a K2b K6g K8c R37 T84 T88 A01 A12 A14
8J 180 225/40R19 K1a K2b K6g K8c R37 A16 A18 A57
e1*2001/116* 180 235/35R19 K1a K2b K6g K8c R37 Cbo Cpe V00
0369*31-.. 180 245/35R19 K1c K2b K5d K6h K6i K8c V19 S01
ab Facelift 2018 (8S) 180 255/30R19 K1c K2c K5d K6h K6i K8o
180 255/35R19 K1c K2c K5d K6h K6i K8o
Audi TTS (III) 210-235 225/35R19 K1a K2b K6g K8c M+S T84 T88 A01 A12 A14
8J 210-235 225/40R19 K1a K2b K6g K8c M+S A16 A18 A56
e1*2001/116* 210-235 235/35R19 K1a K2b K6g K8c M+S Cbo Cpe S01
0369*18-.. 210-235 245/35R19 K1c K2b K5d K6h K6i K8c
ab MJ 2015 (8S) 210-235 255/30R19 K1c K2c K5d K6h K6i K8o
incl. Facelift 2018 210-235 255/35R19 K1c K2c K5d K6h K6i K8o
MG EHS (RX6) PHEV 119 225/45R19 A12 A14 A16
AS23P-L 119 235/45R19 A18 A58 V19
e5*2018/858*00003*.. 119 245/40R19 A01 K1a K3i K5w S05
- Plug-in Hybrid 119 255/40R19 A01 K1a K2b K3i K5w K6w

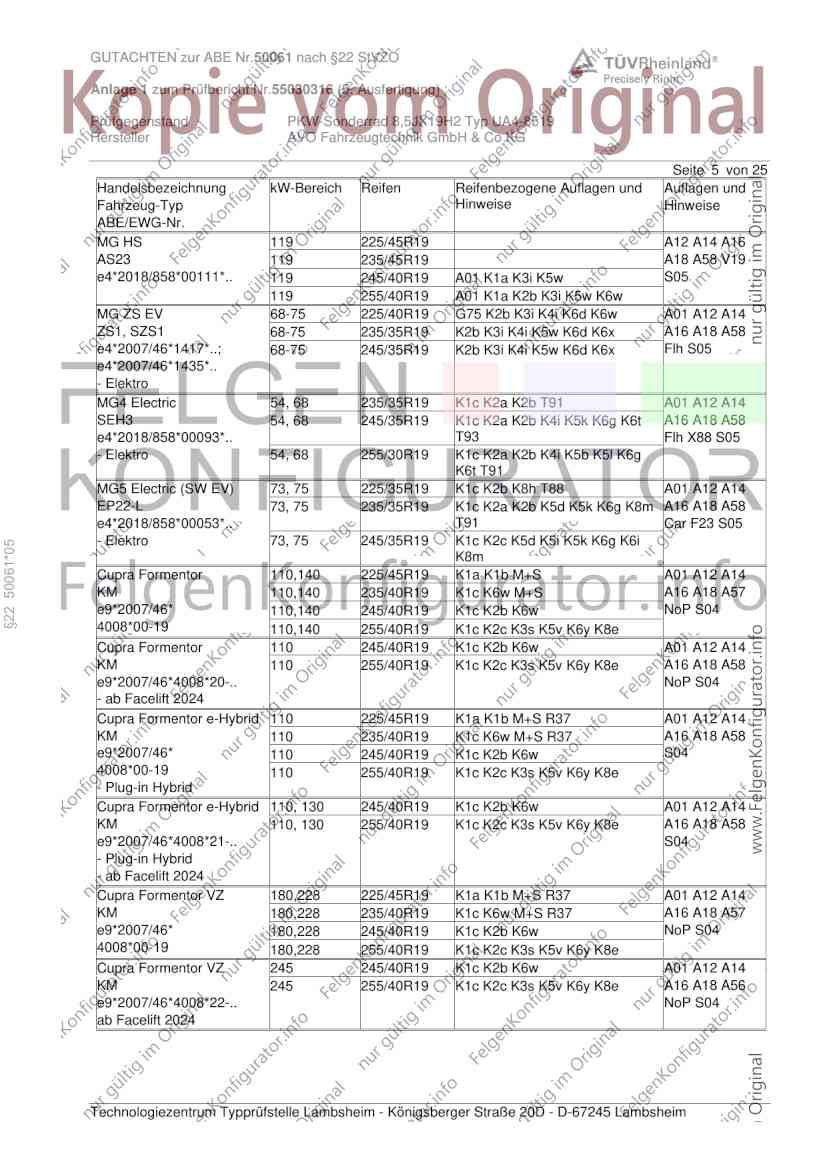

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG HS 119 225/45R19 A12 A14 A16
AS23 119 235/45R19 A18 A58 V19
e4*2018/858*00111*.. 119 245/40R19 A01 K1a K3i K5w S05
119 255/40R19 A01 K1a K2b K3i K5w K6w
MG ZS EV 68-75 225/40R19 G75 K2b K3i K4i K6d K6w A01 A12 A14
ZS1, SZS1 68-75 235/35R19 K2b K3i K4i K5w K6d K6x A16 A18 A58
e4*2007/46*1417*..; 68-75 245/35R19 K2b K3i K4i K5w K6d K6x Flh S05
e4*2007/46*1435*..
- Elektro
MG4 Electric 54, 68 235/35R19 K1c K2a K2b T91 A01 A12 A14
SEH3 54, 68 245/35R19 K1c K2a K2b K4i K5k K6g K6t A16 A18 A58
e4*2018/858*00093*.. T93 Flh X88 S05
- Elektro 54, 68 255/30R19 K1c K2a K2b K4i K5b K5l K6g
K6t T91
MG5 Electric (SW EV) 73, 75 225/35R19 K1c K2b K8h T88 A01 A12 A14
EP22-L 73, 75 235/35R19 K1c K2a K2b K5d K5k K6g K8m A16 A18 A58
e4*2018/858*00053*.. T91 Car F23 S05
- Elektro 73, 75 245/35R19 K1c K2c K5d K5i K5k K6g K6i
§22 50061*05
K8m
Cupra Formentor 110,140 225/45R19 K1a K1b M+S A01 A12 A14
KM 110,140 235/40R19 K1c K6w M+S A16 A18 A57
e9*2007/46* 110,140 245/40R19 K1c K2b K6w NoP S04
4008*00-19 110,140 255/40R19 K1c K2c K3s K5v K6y K8e
Cupra Formentor 110 245/40R19 K1c K2b K6w A01 A12 A14
KM 110 255/40R19 K1c K2c K3s K5v K6y K8e A16 A18 A58
e9*2007/46*4008*20-.. NoP S04
- ab Facelift 2024
Cupra Formentor e-Hybrid 110 225/45R19 K1a K1b M+S R37 A01 A12 A14
KM 110 235/40R19 K1c K6w M+S R37 A16 A18 A58
e9*2007/46* 110 245/40R19 K1c K2b K6w S04
4008*00-19 110 255/40R19 K1c K2c K3s K5v K6y K8e
- Plug-in Hybrid
Cupra Formentor e-Hybrid 110, 130 245/40R19 K1c K2b K6w A01 A12 A14
KM 110, 130 255/40R19 K1c K2c K3s K5v K6y K8e A16 A18 A58
e9*2007/46*4008*21-.. S04
- Plug-in Hybrid
- ab Facelift 2024
Cupra Formentor VZ 180,228 225/45R19 K1a K1b M+S R37 A01 A12 A14
KM 180,228 235/40R19 K1c K6w M+S R37 A16 A18 A57
e9*2007/46* 180,228 245/40R19 K1c K2b K6w NoP S04
4008*00-19 180,228 255/40R19 K1c K2c K3s K5v K6y K8e
Cupra Formentor VZ 245 245/40R19 K1c K2b K6w A01 A12 A14
KM 245 255/40R19 K1c K2c K3s K5v K6y K8e A16 A18 A56
e9*2007/46*4008*22-.. NoP S04
ab Facelift 2024

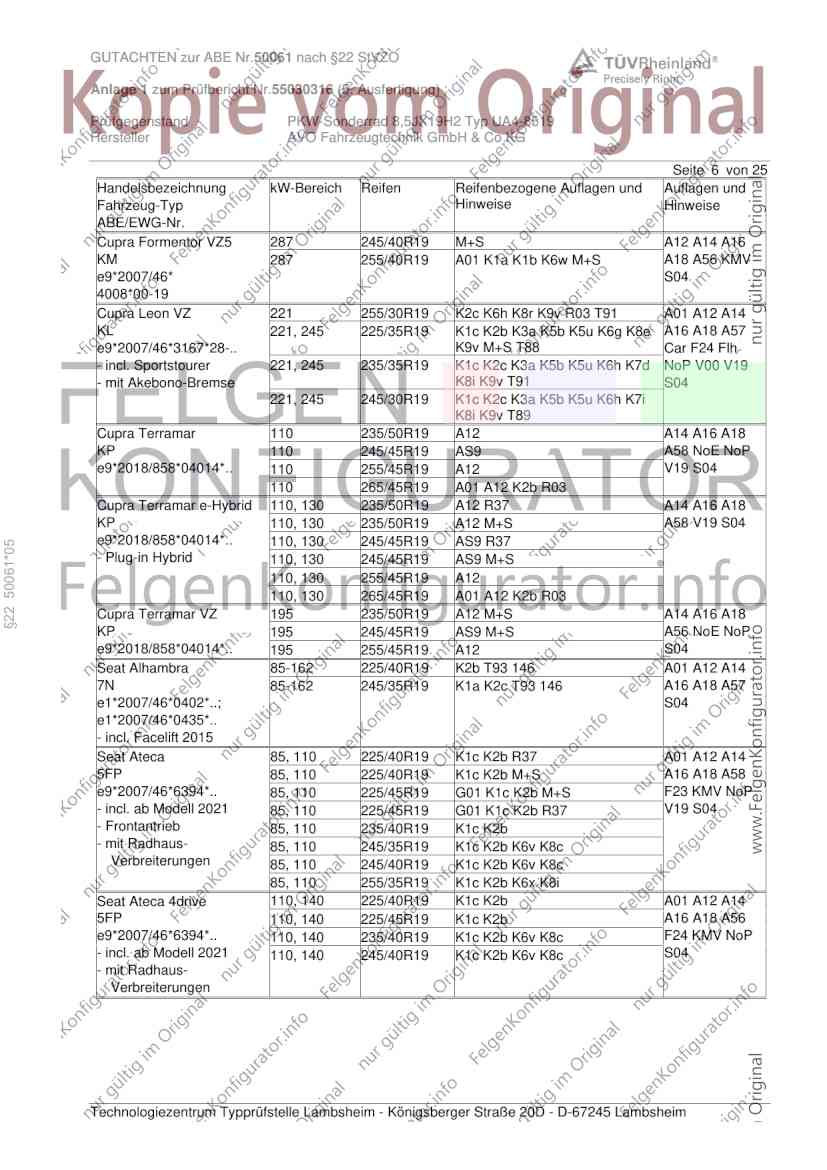

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Formentor VZ5 287 245/40R19 M+S A12 A14 A16
KM 287 255/40R19 A01 K1a K1b K6w M+S A18 A56 KMV
e9*2007/46* S04
4008*00-19
Cupra Leon VZ 221 255/30R19 K2c K6h K8r K9v R03 T91 A01 A12 A14
KL 221, 245 225/35R19 K1c K2b K3a K5b K5u K6g K8e A16 A18 A57
e9*2007/46*3167*28-.. K9v M+S T88 Car F24 Flh
- incl. Sportstourer 221, 245 235/35R19 K1c K2c K3a K5b K5u K6h K7d NoP V00 V19
- mit Akebono-Bremse K8i K9v T91 S04
221, 245 245/30R19 K1c K2c K3a K5b K5u K6h K7i
K8i K9v T89
Cupra Terramar 110 235/50R19 A12 A14 A16 A18
KP 110 245/45R19 AS9 A58 NoE NoP
e9*2018/858*04014*.. 110 255/45R19 A12 V19 S04
110 265/45R19 A01 A12 K2b R03
Cupra Terramar e-Hybrid 110, 130 235/50R19 A12 R37 A14 A16 A18
KP 110, 130 235/50R19 A12 M+S A58 V19 S04
e9*2018/858*04014*.. 110, 130 245/45R19 AS9 R37
§22 50061*05
- Plug-in Hybrid 110, 130 245/45R19 AS9 M+S
110, 130 255/45R19 A12
110, 130 265/45R19 A01 A12 K2b R03
Cupra Terramar VZ 195 235/50R19 A12 M+S A14 A16 A18
KP 195 245/45R19 AS9 M+S A56 NoE NoP
e9*2018/858*04014*.. 195 255/45R19 A12 S04
Seat Alhambra 85-162 225/40R19 K2b T93 146 A01 A12 A14
7N 85-162 245/35R19 K1a K2c T93 146 A16 A18 A57
e1*2007/46*0402*..; S04
e1*2007/46*0435*..
- incl. Facelift 2015
Seat Ateca 85, 110 225/40R19 K1c K2b R37 A01 A12 A14
5FP 85, 110 225/40R19 K1c K2b M+S A16 A18 A58
e9*2007/46*6394*.. 85, 110 225/45R19 G01 K1c K2b M+S F23 KMV NoP
- incl. ab Modell 2021 85, 110 225/45R19 G01 K1c K2b R37 V19 S04
- Frontantrieb 85, 110 235/40R19 K1c K2b
- mit Radhaus- 85, 110 245/35R19 K1c K2b K6v K8c
Verbreiterungen 85, 110 245/40R19 K1c K2b K6v K8c
85, 110 255/35R19 K1c K2b K6x K8i
Seat Ateca 4drive 110, 140 225/40R19 K1c K2b A01 A12 A14
5FP 110, 140 225/45R19 K1c K2b A16 A18 A56
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b K6v K8c F24 KMV NoP
- incl. ab Modell 2021 110, 140 245/40R19 K1c K2b K6v K8c S04
- mit Radhaus-
Verbreiterungen

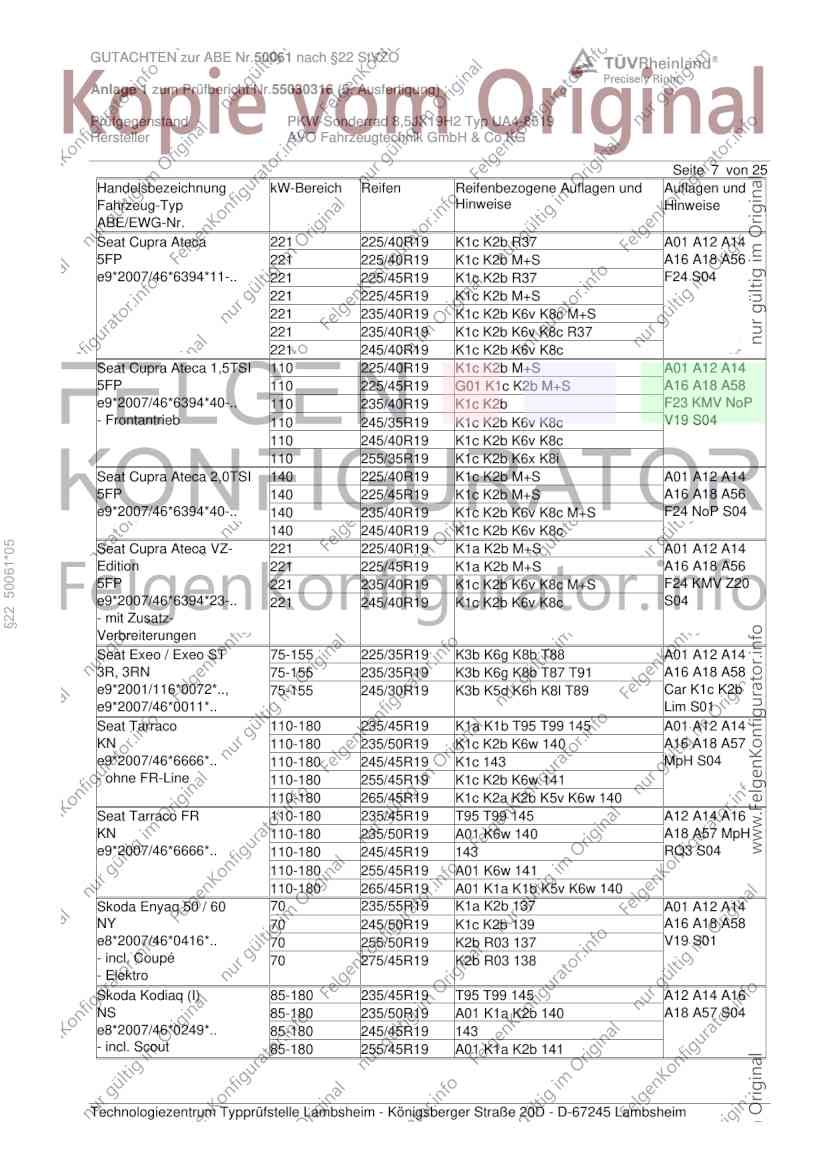

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 221 225/40R19 K1c K2b R37 A01 A12 A14
5FP 221 225/40R19 K1c K2b M+S A16 A18 A56
e9*2007/46*6394*11-.. 221 225/45R19 K1c K2b R37 F24 S04
221 225/45R19 K1c K2b M+S
221 235/40R19 K1c K2b K6v K8c M+S
221 235/40R19 K1c K2b K6v K8c R37
221 245/40R19 K1c K2b K6v K8c
Seat Cupra Ateca 1,5TSI 110 225/40R19 K1c K2b M+S A01 A12 A14
5FP 110 225/45R19 G01 K1c K2b M+S A16 A18 A58
e9*2007/46*6394*40-.. 110 235/40R19 K1c K2b F23 KMV NoP
- Frontantrieb 110 245/35R19 K1c K2b K6v K8c V19 S04
110 245/40R19 K1c K2b K6v K8c
110 255/35R19 K1c K2b K6x K8i
Seat Cupra Ateca 2,0TSI 140 225/40R19 K1c K2b M+S A01 A12 A14
5FP 140 225/45R19 K1c K2b M+S A16 A18 A56
e9*2007/46*6394*40-.. 140 235/40R19 K1c K2b K6v K8c M+S F24 NoP S04
140 245/40R19 K1c K2b K6v K8c
§22 50061*05
Seat Cupra Ateca VZ- 221 225/40R19 K1a K2b M+S A01 A12 A14
Edition 221 225/45R19 K1a K2b M+S A16 A18 A56
5FP 221 235/40R19 K1c K2b K6v K8c M+S F24 KMV Z20
e9*2007/46*6394*23-.. 221 245/40R19 K1c K2b K6v K8c S04
- mit Zusatz-
Verbreiterungen
Seat Exeo / Exeo ST 75-155 225/35R19 K3b K6g K8b T88 A01 A12 A14
3R, 3RN 75-155 235/35R19 K3b K6g K8b T87 T91 A16 A18 A58
e9*2001/116*0072*.., 75-155 245/30R19 K3b K5d K6h K8l T89 Car K1c K2b
e9*2007/46*0011*.. Lim S01
Seat Tarraco 110-180 235/45R19 K1a K1b T95 T99 145 A01 A12 A14
KN 110-180 235/50R19 K1c K2b K6w 140 A16 A18 A57
e9*2007/46*6666*.. 110-180 245/45R19 K1c 143 MpH S04
- ohne FR-Line 110-180 255/45R19 K1c K2b K6w 141
110-180 265/45R19 K1c K2a K2b K5v K6w 140
Seat Tarraco FR 110-180 235/45R19 T95 T99 145 A12 A14 A16
KN 110-180 235/50R19 A01 K6w 140 A18 A57 MpH
e9*2007/46*6666*.. 110-180 245/45R19 143 RQ3 S04
110-180 255/45R19 A01 K6w 141
110-180 265/45R19 A01 K1a K1b K5v K6w 140
Skoda Enyaq 50 / 60 70 235/55R19 K1a K2b 137 A01 A12 A14
NY 70 245/50R19 K1c K2b 139 A16 A18 A58
e8*2007/46*0416*.. 70 255/50R19 K2b R03 137 V19 S01
- incl. Coupé 70 275/45R19 K2b R03 138
- Elektro
Skoda Kodiaq (I) 85-180 235/45R19 T95 T99 145 A12 A14 A16
NS 85-180 235/50R19 A01 K1a K2b 140 A18 A57 S04
e8*2007/46*0249*.. 85-180 245/45R19 143
- incl. Scout 85-180 255/45R19 A01 K1a K2b 141

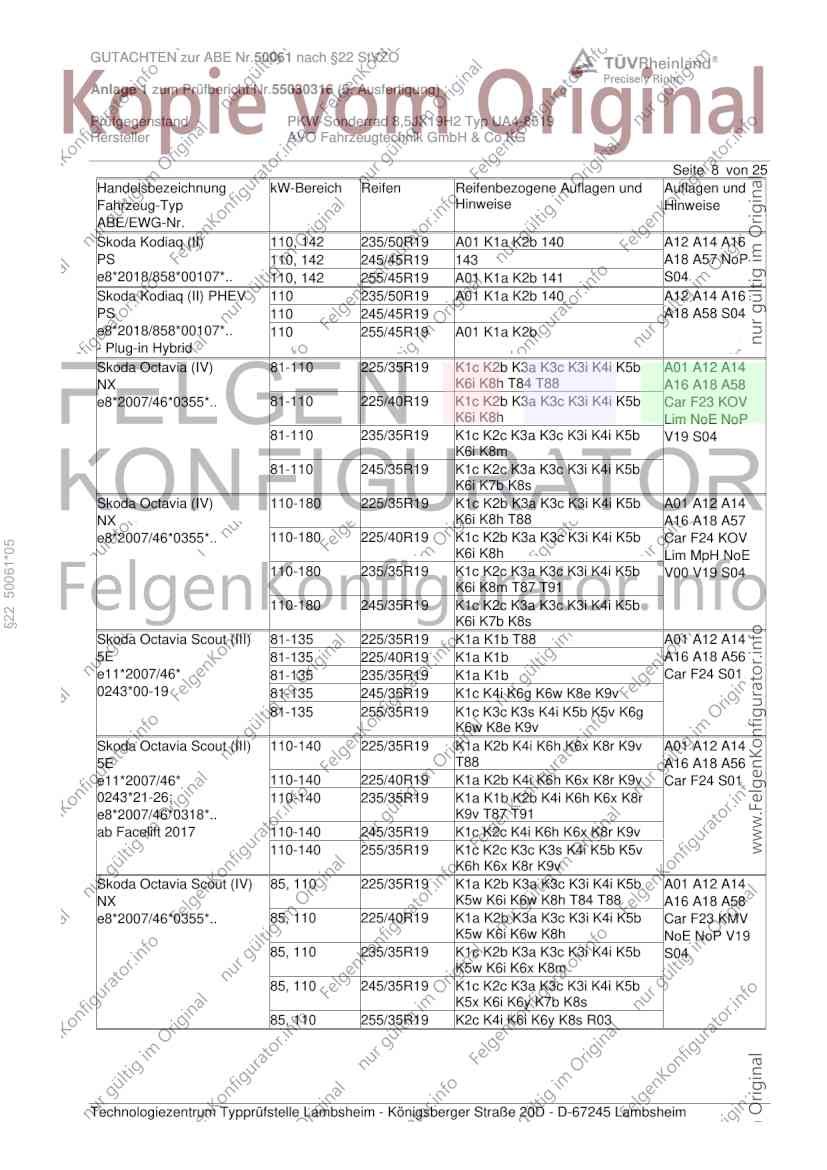

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Kodiaq (II) 110, 142 235/50R19 A01 K1a K2b 140 A12 A14 A16
PS 110, 142 245/45R19 143 A18 A57 NoP
e8*2018/858*00107*.. 110, 142 255/45R19 A01 K1a K2b 141 S04
Skoda Kodiaq (II) PHEV 110 235/50R19 A01 K1a K2b 140 A12 A14 A16
PS 110 245/45R19 A18 A58 S04
e8*2018/858*00107*.. 110 255/45R19 A01 K1a K2b
- Plug-in Hybrid
Skoda Octavia (IV) 81-110 225/35R19 K1c K2b K3a K3c K3i K4i K5b A01 A12 A14
NX K6i K8h T84 T88 A16 A18 A58
e8*2007/46*0355*.. 81-110 225/40R19 K1c K2b K3a K3c K3i K4i K5b Car F23 KOV
K6i K8h Lim NoE NoP
81-110 235/35R19 K1c K2c K3a K3c K3i K4i K5b V19 S04
K6i K8m
81-110 245/35R19 K1c K2c K3a K3c K3i K4i K5b
K6i K7b K8s
Skoda Octavia (IV) 110-180 225/35R19 K1c K2b K3a K3c K3i K4i K5b A01 A12 A14
NX K6i K8h T88 A16 A18 A57
e8*2007/46*0355*.. 110-180 225/40R19 K1c K2b K3a K3c K3i K4i K5b Car F24 KOV
§22 50061*05
K6i K8h Lim MpH NoE
110-180 235/35R19 K1c K2c K3a K3c K3i K4i K5b V00 V19 S04
K6i K8m T87 T91
110-180 245/35R19 K1c K2c K3a K3c K3i K4i K5b
K6i K7b K8s
Skoda Octavia Scout (III) 81-135 225/35R19 K1a K1b T88 A01 A12 A14
5E 81-135 225/40R19 K1a K1b A16 A18 A56
e11*2007/46* 81-135 235/35R19 K1a K1b Car F24 S01
0243*00-19 81-135 245/35R19 K1c K4i K6g K6w K8e K9v
81-135 255/35R19 K1c K3c K3s K4i K5b K5v K6g
K6w K8e K9v
Skoda Octavia Scout (III) 110-140 225/35R19 K1a K2b K4i K6h K6x K8r K9v A01 A12 A14
5E T88 A16 A18 A56
e11*2007/46* 110-140 225/40R19 K1a K2b K4i K6h K6x K8r K9v Car F24 S01
0243*21-26; 110-140 235/35R19 K1a K1b K2b K4i K6h K6x K8r
e8*2007/46*0318*.. K9v T87 T91
ab Facelift 2017 110-140 245/35R19 K1c K2c K4i K6h K6x K8r K9v
110-140 255/35R19 K1c K2c K3c K3s K4i K5b K5v
K6h K6x K8r K9v
Skoda Octavia Scout (IV) 85, 110 225/35R19 K1a K2b K3a K3c K3i K4i K5b A01 A12 A14
NX K5w K6i K6w K8h T84 T88 A16 A18 A58
e8*2007/46*0355*.. 85, 110 225/40R19 K1a K2b K3a K3c K3i K4i K5b Car F23 KMV
K5w K6i K6w K8h NoE NoP V19
85, 110 235/35R19 K1c K2b K3a K3c K3i K4i K5b S04
K5w K6i K6x K8m
85, 110 245/35R19 K1c K2c K3a K3c K3i K4i K5b
K5x K6i K6y K7b K8s
85, 110 255/35R19 K2c K4i K6i K6y K8s R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

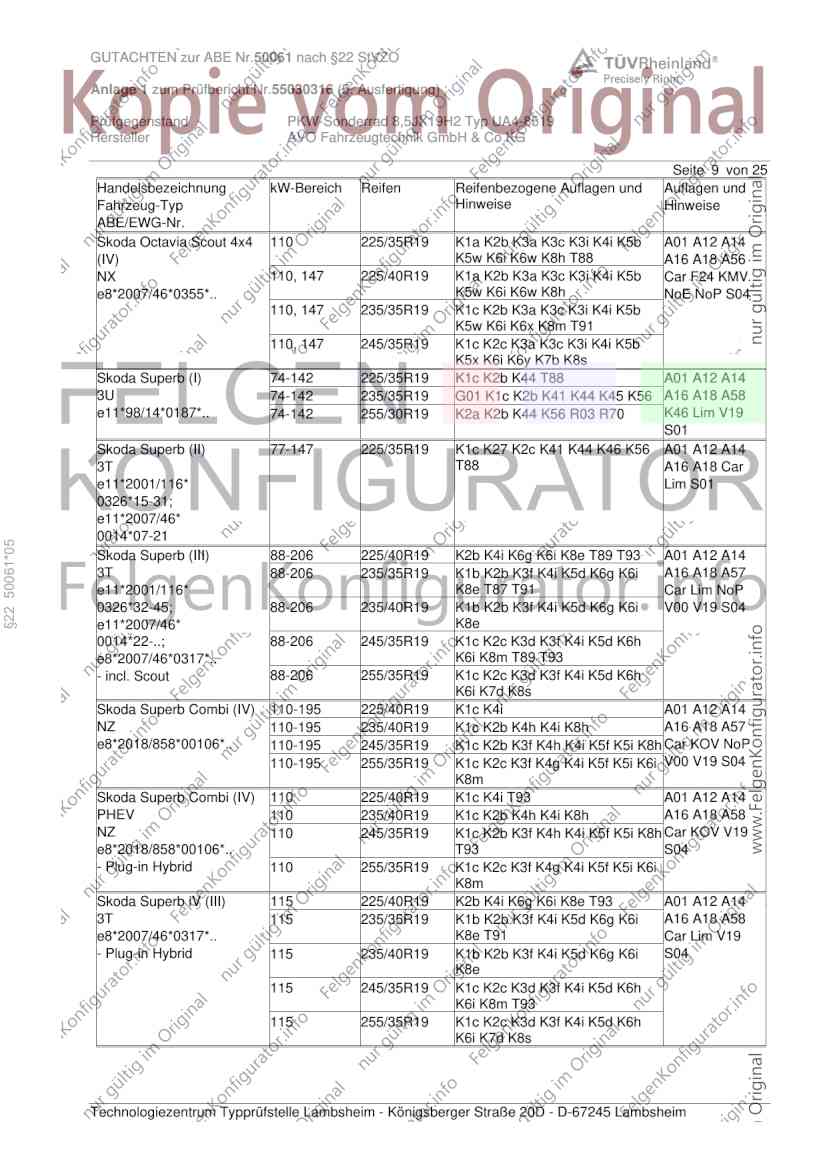

Seite 9 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 4x4 110 225/35R19 K1a K2b K3a K3c K3i K4i K5b A01 A12 A14
(IV) K5w K6i K6w K8h T88 A16 A18 A56
NX 110, 147 225/40R19 K1a K2b K3a K3c K3i K4i K5b Car F24 KMV
e8*2007/46*0355*.. K5w K6i K6w K8h NoE NoP S04
110, 147 235/35R19 K1c K2b K3a K3c K3i K4i K5b
K5w K6i K6x K8m T91
110, 147 245/35R19 K1c K2c K3a K3c K3i K4i K5b
K5x K6i K6y K7b K8s
Skoda Superb (I) 74-142 225/35R19 K1c K2b K44 T88 A01 A12 A14
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K45 K56 A16 A18 A58
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K56 R03 R70 K46 Lim V19
S01
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2c K41 K44 K46 K56 A01 A12 A14
3T T88 A16 A18 Car
e11*2001/116* Lim S01
0326*15-31;
e11*2007/46*
0014*07-21
§22 50061*05
Skoda Superb (III) 88-206 225/40R19 K2b K4i K6g K6i K8e T89 T93 A01 A12 A14
3T 88-206 235/35R19 K1b K2b K3f K4i K5d K6g K6i A16 A18 A57
e11*2001/116* K8e T87 T91 Car Lim NoP
0326*32-45; 88-206 235/40R19 K1b K2b K3f K4i K5d K6g K6i V00 V19 S04
e11*2007/46* K8e
0014*22-..; 88-206 245/35R19 K1c K2c K3d K3f K4i K5d K6h
e8*2007/46*0317*.. K6i K8m T89 T93
- incl. Scout 88-206 255/35R19 K1c K2c K3d K3f K4i K5d K6h
K6i K7d K8s
Skoda Superb Combi (IV) 110-195 225/40R19 K1c K4i A01 A12 A14
NZ 110-195 235/40R19 K1c K2b K4h K4i K8h A16 A18 A57
e8*2018/858*00106*.. 110-195 245/35R19 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV NoP
110-195 255/35R19 K1c K2c K3f K4g K4i K5f K5i K6i V00 V19 S04
K8m
Skoda Superb Combi (IV) 110 225/40R19 K1c K4i T93 A01 A12 A14
PHEV 110 235/40R19 K1c K2b K4h K4i K8h A16 A18 A58
NZ 110 245/35R19 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV V19
e8*2018/858*00106*.. T93 S04
- Plug-in Hybrid 110 255/35R19 K1c K2c K3f K4g K4i K5f K5i K6i
K8m
Skoda Superb iV (III) 115 225/40R19 K2b K4i K6g K6i K8e T93 A01 A12 A14
3T 115 235/35R19 K1b K2b K3f K4i K5d K6g K6i A16 A18 A58
e8*2007/46*0317*.. K8e T91 Car Lim V19
- Plug-in Hybrid 115 235/40R19 K1b K2b K3f K4i K5d K6g K6i S04
K8e
115 245/35R19 K1c K2c K3d K3f K4i K5d K6h
K6i K8m T93
115 255/35R19 K1c K2c K3d K3f K4i K5d K6h
K6i K7d K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

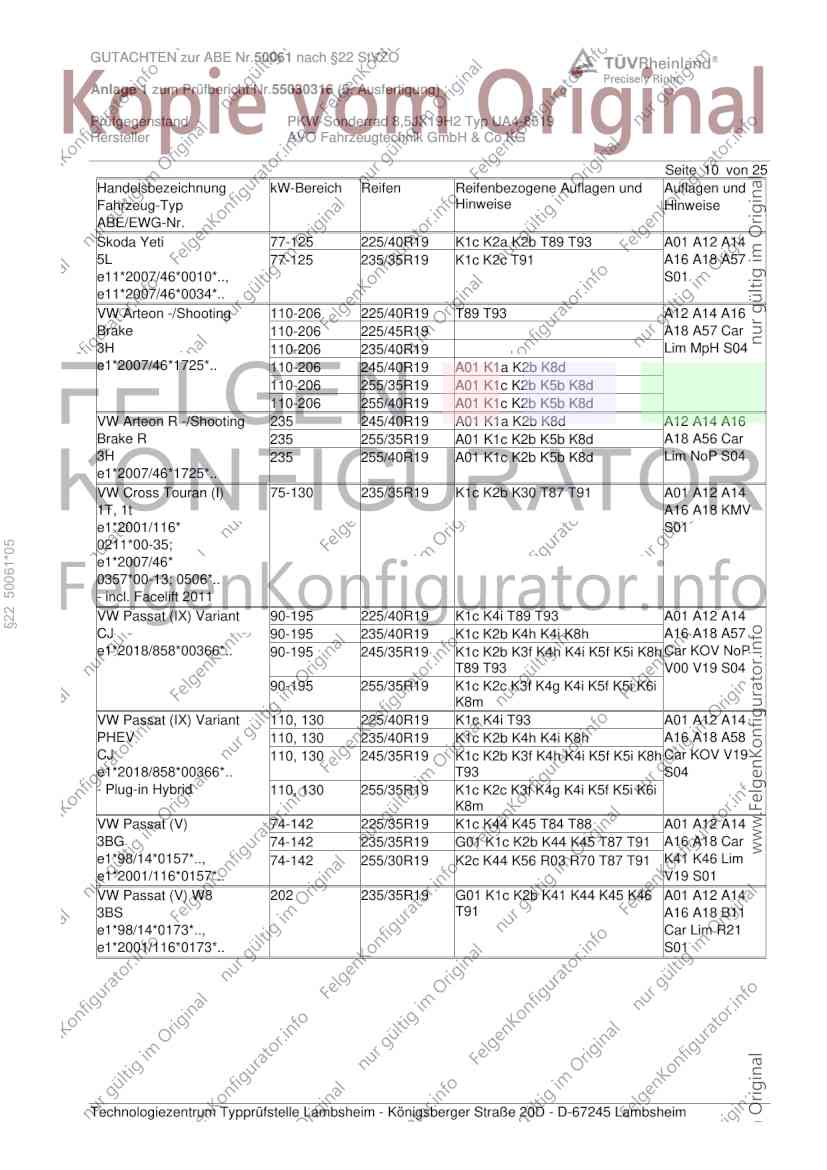

Seite 10 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 225/40R19 K1c K2a K2b T89 T93 A01 A12 A14
5L 77-125 235/35R19 K1c K2c T91 A16 A18 A57
e11*2007/46*0010*.., S01
e11*2007/46*0034*..
VW Arteon -/Shooting 110-206 225/40R19 T89 T93 A12 A14 A16
Brake 110-206 225/45R19 A18 A57 Car
3H 110-206 235/40R19 Lim MpH S04
e1*2007/46*1725*.. 110-206 245/40R19 A01 K1a K2b K8d
110-206 255/35R19 A01 K1c K2b K5b K8d
110-206 255/40R19 A01 K1c K2b K5b K8d
VW Arteon R -/Shooting 235 245/40R19 A01 K1a K2b K8d A12 A14 A16
Brake R 235 255/35R19 A01 K1c K2b K5b K8d A18 A56 Car
3H 235 255/40R19 A01 K1c K2b K5b K8d Lim NoP S04
e1*2007/46*1725*..
VW Cross Touran (I) 75-130 235/35R19 K1c K2b K30 T87 T91 A01 A12 A14
1T, 1t A16 A18 KMV
e1*2001/116* S01
0211*00-35;
§22 50061*05
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Passat (IX) Variant 90-195 225/40R19 K1c K4i T89 T93 A01 A12 A14
CJ 90-195 235/40R19 K1c K2b K4h K4i K8h A16 A18 A57
e1*2018/858*00366*.. 90-195 245/35R19 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV NoP
T89 T93 V00 V19 S04
90-195 255/35R19 K1c K2c K3f K4g K4i K5f K5i K6i
K8m
VW Passat (IX) Variant 110, 130 225/40R19 K1c K4i T93 A01 A12 A14
PHEV 110, 130 235/40R19 K1c K2b K4h K4i K8h A16 A18 A58
CJ 110, 130 245/35R19 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV V19
e1*2018/858*00366*.. T93 S04
- Plug-in Hybrid 110, 130 255/35R19 K1c K2c K3f K4g K4i K5f K5i K6i
K8m
VW Passat (V) 74-142 225/35R19 K1c K44 K45 T84 T88 A01 A12 A14
3BG 74-142 235/35R19 G01 K1c K2b K44 K45 T87 T91 A16 A18 Car
e1*98/14*0157*.., 74-142 255/30R19 K2c K44 K56 R03 R70 T87 T91 K41 K46 Lim
e1*2001/116*0157*.. V19 S01
VW Passat (V) W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 A01 A12 A14
3BS T91 A16 A18 B11
e1*98/14*0173*.., Car Lim R21
e1*2001/116*0173*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

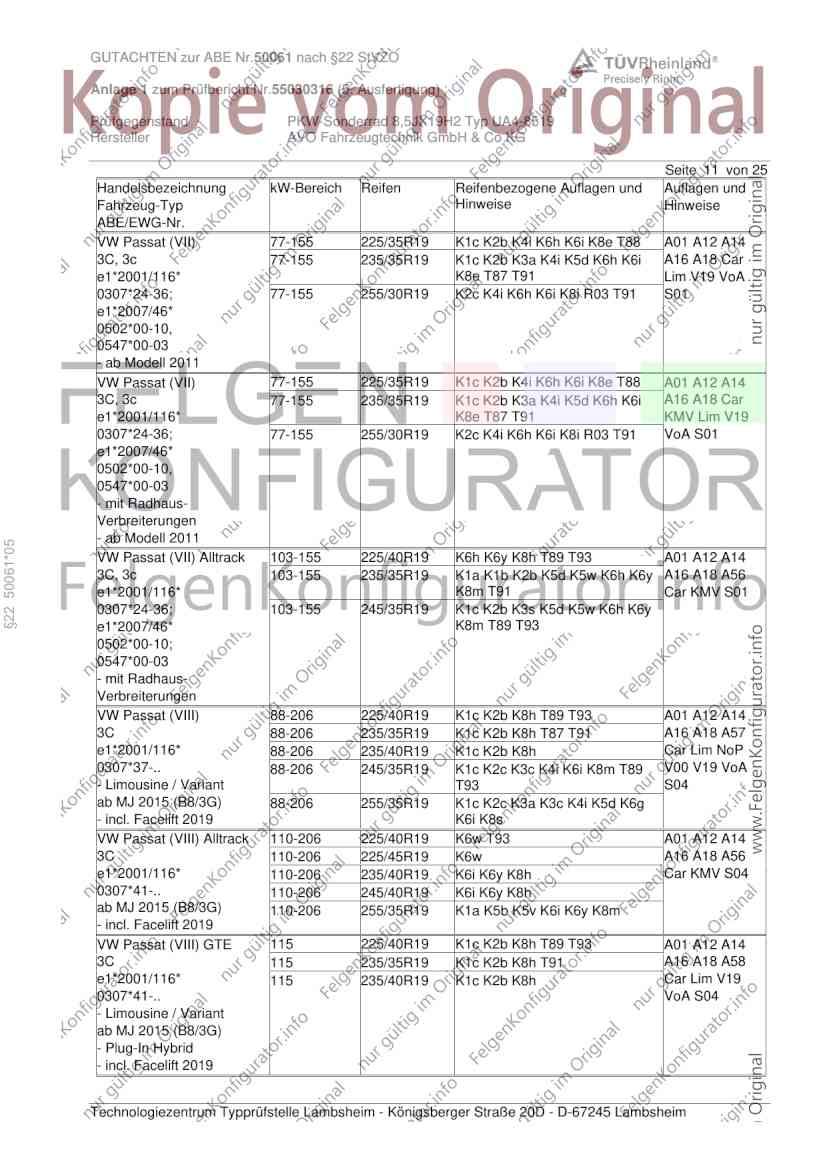

Seite 11 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6h K6i K8e T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1c K2b K3a K4i K5d K6h K6i A16 A18 Car
e1*2001/116* K8e T87 T91 Lim V19 VoA
0307*24-36; 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 S01
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6h K6i K8e T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1c K2b K3a K4i K5d K6h K6i A16 A18 Car
e1*2001/116* K8e T87 T91 KMV Lim V19
0307*24-36; 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 VoA S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
§22 50061*05
VW Passat (VII) Alltrack 103-155 225/40R19 K6h K6y K8h T89 T93 A01 A12 A14
3C, 3c 103-155 235/35R19 K1a K1b K2b K5d K5w K6h K6y A16 A18 A56
e1*2001/116* K8m T91 Car KMV S01
0307*24-36; 103-155 245/35R19 K1c K2b K3s K5d K5w K6h K6y
e1*2007/46* K8m T89 T93
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/40R19 K1c K2b K8h T89 T93 A01 A12 A14
3C 88-206 235/35R19 K1c K2b K8h T87 T91 A16 A18 A57
e1*2001/116* 88-206 235/40R19 K1c K2b K8h Car Lim NoP
0307*37-.. 88-206 245/35R19 K1c K2c K3c K4i K6i K8m T89 V00 V19 VoA
- Limousine / Variant T93 S04
ab MJ 2015 (B8/3G) 88-206 255/35R19 K1c K2c K3a K3c K4i K5d K6g
- incl. Facelift 2019 K6i K8s
VW Passat (VIII) Alltrack 110-206 225/40R19 K6w T93 A01 A12 A14
3C 110-206 225/45R19 K6w A16 A18 A56
e1*2001/116* 110-206 235/40R19 K6i K6y K8h Car KMV S04
0307*41-.. 110-206 245/40R19 K6i K6y K8h
ab MJ 2015 (B8/3G) 110-206 255/35R19 K1a K5b K5v K6i K6y K8m
- incl. Facelift 2019
VW Passat (VIII) GTE 115 225/40R19 K1c K2b K8h T89 T93 A01 A12 A14
3C 115 235/35R19 K1c K2b K8h T91 A16 A18 A58
e1*2001/116* 115 235/40R19 K1c K2b K8h Car Lim V19
0307*41-.. VoA S04
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

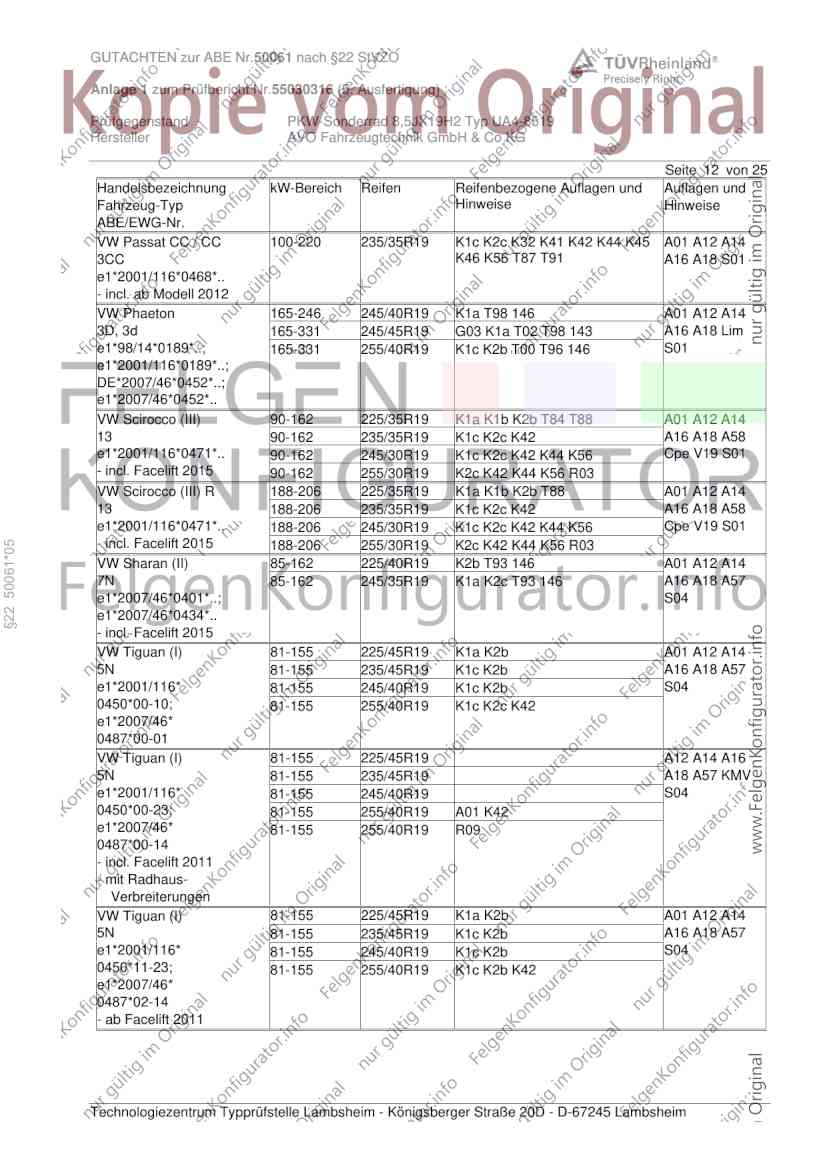

Seite 12 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat CC / CC 100-220 235/35R19 K1c K2c K32 K41 K42 K44 K45 A01 A12 A14
3CC K46 K56 T87 T91 A16 A18 S01
e1*2001/116*0468*..
- incl. ab Modell 2012
VW Phaeton 165-246 245/40R19 K1a T98 146 A01 A12 A14
3D, 3d 165-331 245/45R19 G03 K1a T02 T98 143 A16 A18 Lim
e1*98/14*0189*..; 165-331 255/40R19 K1c K2b T00 T96 146 S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco (III) 90-162 225/35R19 K1a K1b K2b T84 T88 A01 A12 A14
13 90-162 235/35R19 K1c K2c K42 A16 A18 A58
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c K42 K44 K56 Cpe V19 S01
- incl. Facelift 2015 90-162 255/30R19 K2c K42 K44 K56 R03
VW Scirocco (III) R 188-206 225/35R19 K1a K1b K2b T88 A01 A12 A14
13 188-206 235/35R19 K1c K2c K42 A16 A18 A58
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c K42 K44 K56 Cpe V19 S01
- incl. Facelift 2015 188-206 255/30R19 K2c K42 K44 K56 R03
§22 50061*05
VW Sharan (II) 85-162 225/40R19 K2b T93 146 A01 A12 A14
7N 85-162 245/35R19 K1a K2c T93 146 A16 A18 A57
e1*2007/46*0401*..; S04
e1*2007/46*0434*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 225/45R19 K1a K2b A01 A12 A14
5N 81-155 235/45R19 K1c K2b A16 A18 A57
e1*2001/116* 81-155 245/40R19 K1c K2b S04
0450*00-10; 81-155 255/40R19 K1c K2c K42
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 225/45R19 A12 A14 A16
5N 81-155 235/45R19 A18 A57 KMV
e1*2001/116* 81-155 245/40R19 S04
0450*00-23; 81-155 255/40R19 A01 K42
e1*2007/46* 81-155 255/40R19 R09
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 K1a K2b A01 A12 A14
5N 81-155 235/45R19 K1c K2b A16 A18 A57
e1*2001/116* 81-155 245/40R19 K1c K2b S04
0450*11-23; 81-155 255/40R19 K1c K2b K42
e1*2007/46*
0487*02-14
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

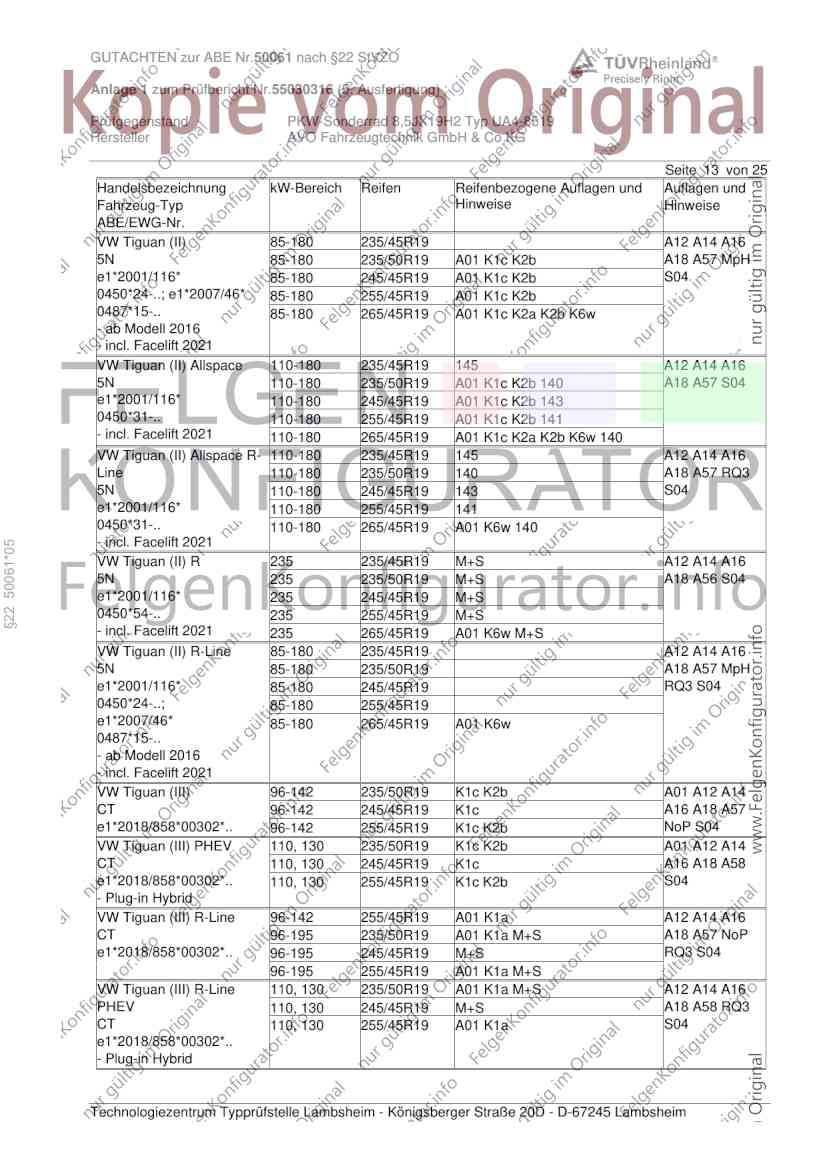

Seite 13 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-180 235/45R19 A12 A14 A16
5N 85-180 235/50R19 A01 K1c K2b A18 A57 MpH
e1*2001/116* 85-180 245/45R19 A01 K1c K2b S04
0450*24-..; e1*2007/46* 85-180 255/45R19 A01 K1c K2b
0487*15-.. 85-180 265/45R19 A01 K1c K2a K2b K6w
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/45R19 145 A12 A14 A16
5N 110-180 235/50R19 A01 K1c K2b 140 A18 A57 S04
e1*2001/116* 110-180 245/45R19 A01 K1c K2b 143
0450*31-.. 110-180 255/45R19 A01 K1c K2b 141
- incl. Facelift 2021 110-180 265/45R19 A01 K1c K2a K2b K6w 140
VW Tiguan (II) Allspace R- 110-180 235/45R19 145 A12 A14 A16
Line 110-180 235/50R19 140 A18 A57 RQ3
5N 110-180 245/45R19 143 S04
e1*2001/116* 110-180 255/45R19 141
0450*31-.. 110-180 265/45R19 A01 K6w 140
- incl. Facelift 2021
§22 50061*05
VW Tiguan (II) R 235 235/45R19 M+S A12 A14 A16
5N 235 235/50R19 M+S A18 A56 S04
e1*2001/116* 235 245/45R19 M+S
0450*54-.. 235 255/45R19 M+S
- incl. Facelift 2021 235 265/45R19 A01 K6w M+S
VW Tiguan (II) R-Line 85-180 235/45R19 A12 A14 A16
5N 85-180 235/50R19 A18 A57 MpH
e1*2001/116* 85-180 245/45R19 RQ3 S04
0450*24-..; 85-180 255/45R19
e1*2007/46* 85-180 265/45R19 A01 K6w
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (III) 96-142 235/50R19 K1c K2b A01 A12 A14
CT 96-142 245/45R19 K1c A16 A18 A57
e1*2018/858*00302*.. 96-142 255/45R19 K1c K2b NoP S04
VW Tiguan (III) PHEV 110, 130 235/50R19 K1c K2b A01 A12 A14
CT 110, 130 245/45R19 K1c A16 A18 A58
e1*2018/858*00302*.. 110, 130 255/45R19 K1c K2b S04
- Plug-in Hybrid
VW Tiguan (III) R-Line 96-142 255/45R19 A01 K1a A12 A14 A16
CT 96-195 235/50R19 A01 K1a M+S A18 A57 NoP
e1*2018/858*00302*.. 96-195 245/45R19 M+S RQ3 S04
96-195 255/45R19 A01 K1a M+S
VW Tiguan (III) R-Line 110, 130 235/50R19 A01 K1a M+S A12 A14 A16
PHEV 110, 130 245/45R19 M+S A18 A58 RQ3
CT 110, 130 255/45R19 A01 K1a S04
e1*2018/858*00302*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 25

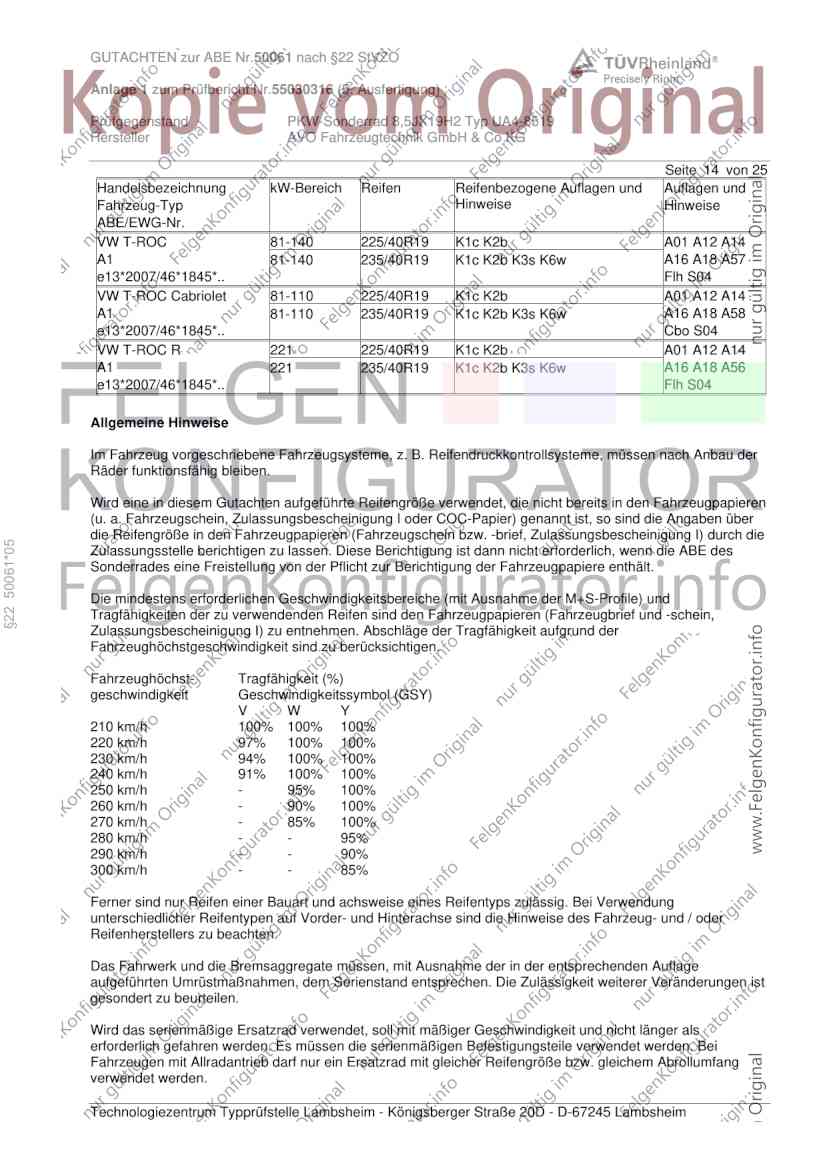

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 81-140 225/40R19 K1c K2b A01 A12 A14
A1 81-140 235/40R19 K1c K2b K3s K6w A16 A18 A57
e13*2007/46*1845*.. Flh S04
VW T-ROC Cabriolet 81-110 225/40R19 K1c K2b A01 A12 A14
A1 81-110 235/40R19 K1c K2b K3s K6w A16 A18 A58
e13*2007/46*1845*.. Cbo S04
VW T-ROC R 221 225/40R19 K1c K2b A01 A12 A14
A1 221 235/40R19 K1c K2b K3s K6w A16 A18 A56
e13*2007/46*1845*.. Flh S04
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
§22 50061*05
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 25

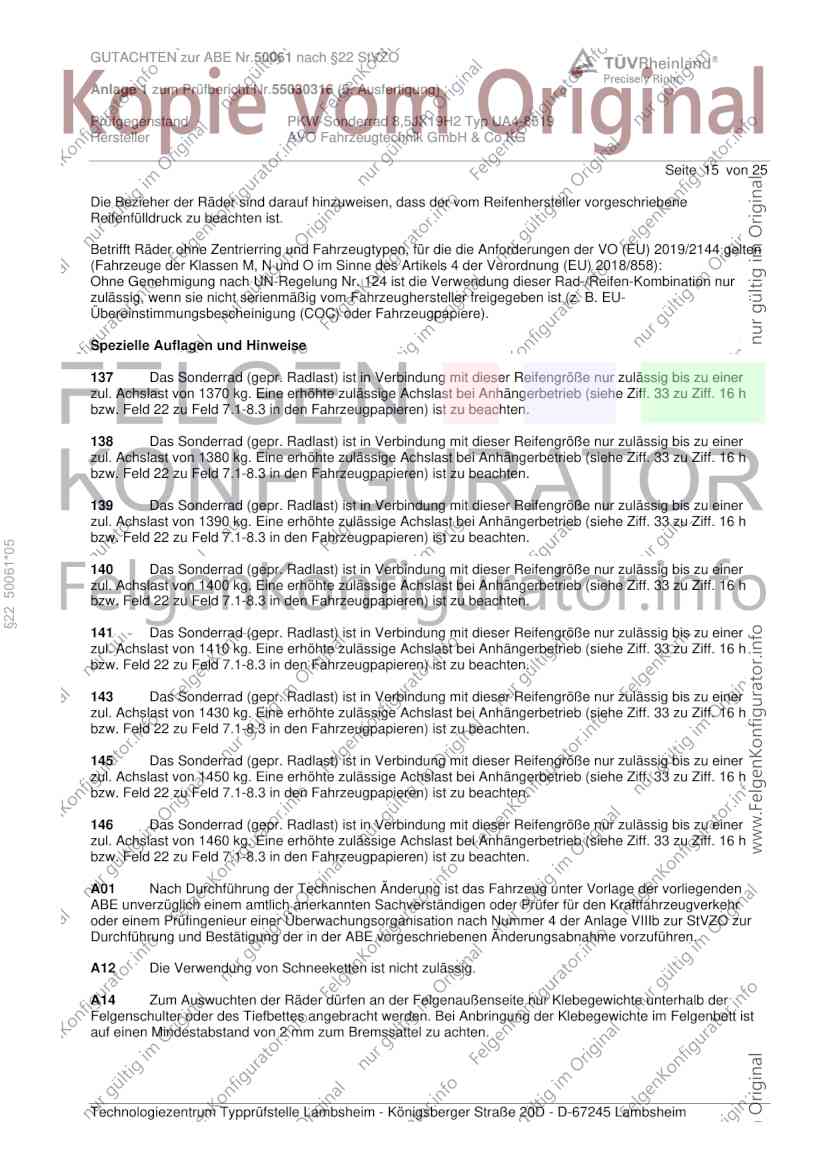

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 50061*05
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 25

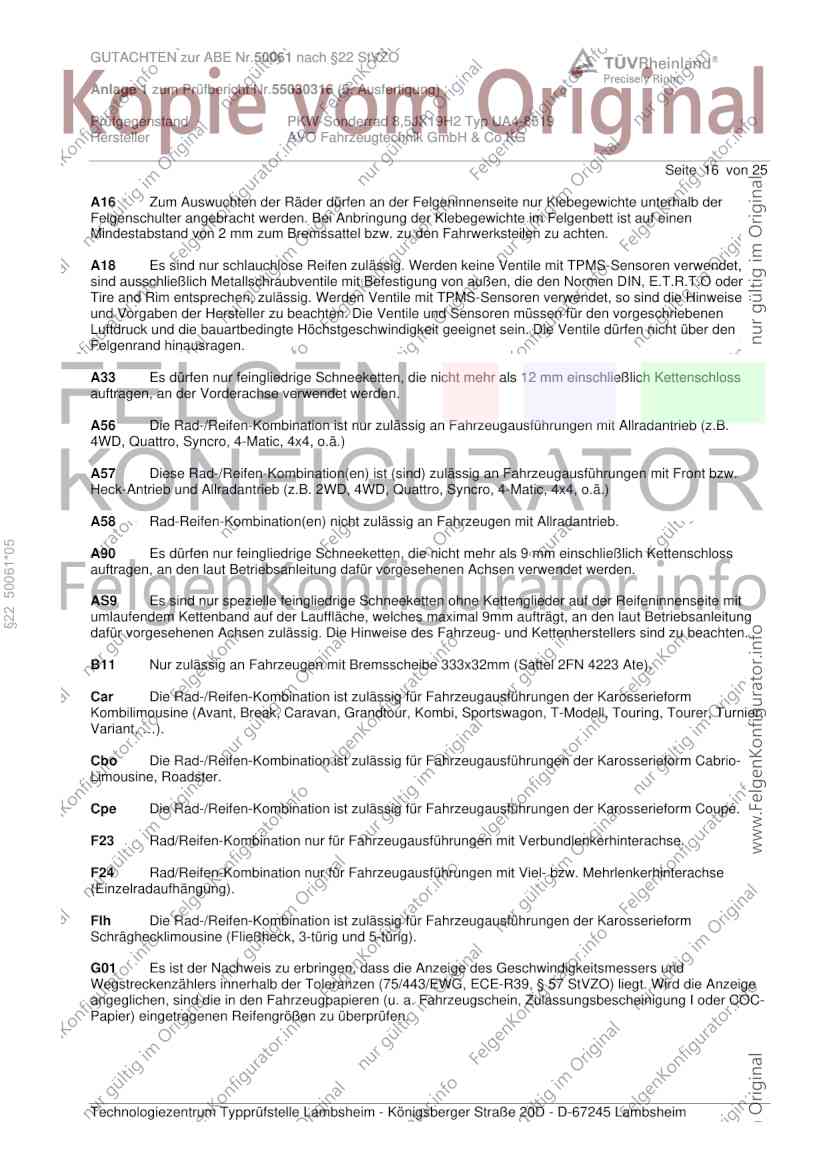

A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§22 50061*05
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 25

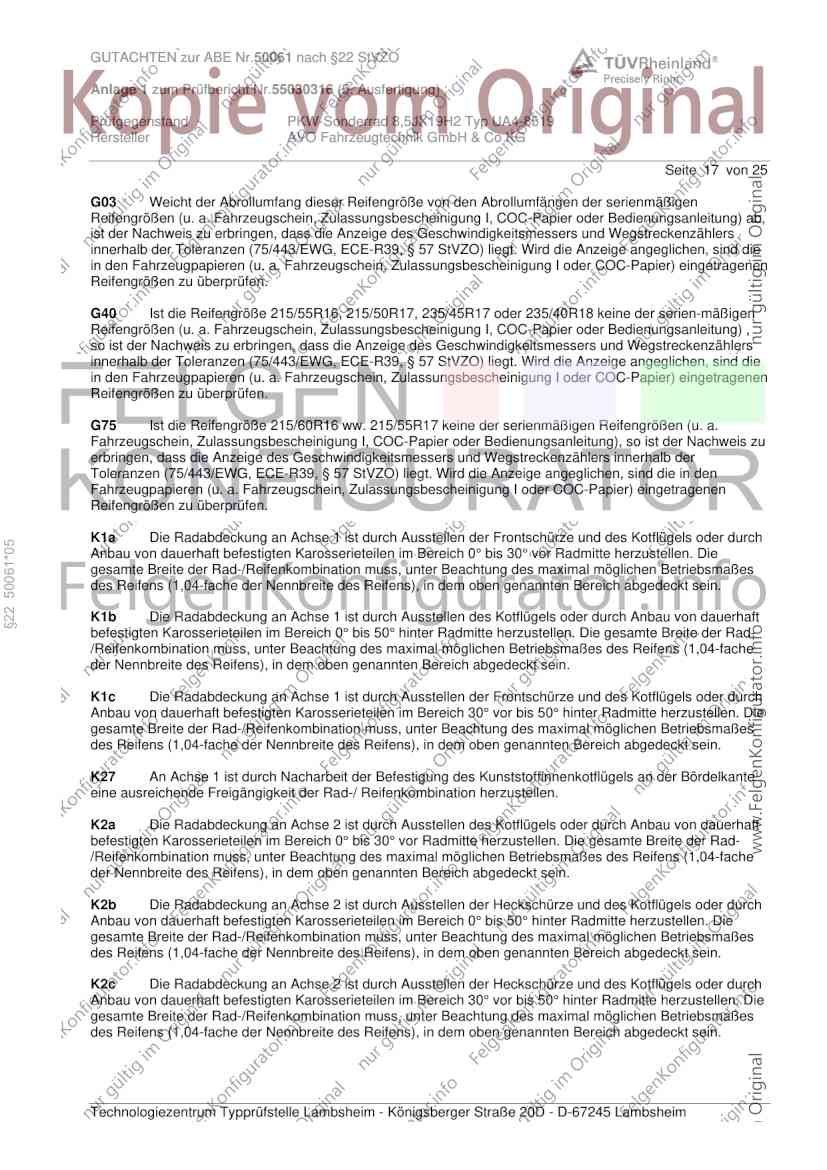

G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G75 Ist die Reifengröße 215/60R16 ww. 215/55R17 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
§22 50061*05
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 25
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender Freiraum
im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit dieser
Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
§22 50061*05
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 25
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
§22 50061*05
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6t An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200mm vor
Radmitte) vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 25
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
§22 50061*05
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte um 5
mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 25
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
§22 50061*05
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 22 von 25
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38 mit
255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
§22 50061*05
verwendet werden.
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 23 von 25
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 50061*05
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 24 von 25
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 50061*05
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 25 von 25
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Dezember 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 25 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
§22 50061*05
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Dezember 2024
Tufan 00438905.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
5
Genehmigungsnummer: 50061*05
Approval number:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 23.12.2024
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 50061*05
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
