Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8½ J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 50061*05
special wheels for passenger cars 8½ J x 19 H2
Genehmigungsnummer: 50061*05
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
UA4-8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50061*05
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Genehmigungszeichen
Approval identification
§22 50061*05
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.12.2024
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55030316 (6. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50061*05
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
6 1. Ausfertigung
5 3. Ausfertigung
1, 3 - 4 5. Ausfertigung
2 6. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§22 50061*05
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50061*05
Approval number:
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
§22 50061*05
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung der Fertigungsstätte/n
Update of the manufacturing plant/s
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the versions
Kraftfahrt-Bundesamt
DE-24932 Flensburg
5
Genehmigungsnummer: 50061*05
Approval number:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 23.12.2024
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 50061*05
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 28
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA4
Typ UA4-8519
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
MB UA4-8519 MB / ohne Ring 5/112/66,6 32 730 2100
Kennzeichnungen
KBA-Nummer 50061
Herstellerzeichen ULTRA
Radtyp und Ausführung UA4-8519 (s.o.)
Radgröße 8,5JX19H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
§22 50061*05
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 150 30
S05 Schraube M14x1,5 Kegel 60° 130 28,3
S06 Schraube M12x1,5 Kegel 60° 130 28
S07 Schraube M14x1,5 Kegel 60° 150 28,3
S08 Schraube M14x1,5 Kegel 60° 150 33
S09 Schraube M14x1,5 Kegel 60° 150 30
S10 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 A18 A57 Car
e1*2001/116* T91 Lim V19 S02
0430*00-41; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87
(FIN: WAUZZZ8K...) T91
88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46
K56 T89 T93
88-200 255/35R19 A01 K1c K2b K41 K44 K45 K46
K56
Audi A4 90-210 225/40R19 T89 T93 A12 A14 A16
B8, B81 90-210 235/35R19 A01 K2h K4i K9v T87 T91 A18 A57 Car
e1*2001/116* 90-210 235/35R19 A01 K2b K4i T87 T91 Lim V00 V19
0430*35-..; 90-210 245/35R19 A01 K1c K2b K4i K8b T89 T93 S02
e13*2007/46* 90-210 255/35R19 A01 K1c K2c K3a K4i K8n
1084*19-..
(FIN: WAUZZZF4...)
§22 50061*05
- incl. Facelift 2019
Audi A4 Allroad 100-210 225/40R19 A33 T93 A14 A16 A18
B8, B81 100-210 225/45R19 A91 A56 Car KMV
e1*2001/116* 100-210 235/40R19 A91 S02
0430*40-.. 100-210 245/35R19 A12 T93
e13*2007/46* 100-210 245/40R19 A12
1084*25-.. 100-210 255/35R19 A12
(FIN: WAUZZZF4...) 100-210 255/40R19 A12
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 100-195 235/35R19 R37 T87 T91 A18 A57 Cbo
e1*2001/116* 100-200 245/35R19 T89 T93 Cpe Flh V19
0430*00-49; 100-200 255/35R19 S02
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A14 A16 A18
B8, B81 100-210 235/35R19 A11 T91 A57 Cbo Cpe
e1*2001/116* 100-210 245/35R19 A91 T93 Flh V00 V19
0430*43-.., 100-210 255/35R19 A12 S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 145 A12 A14 A16
4G, 4G1 100-245 245/40R19 T94 T98 A18 A57 Car
e1*2007/46*0436*..; 100-245 255/40R19 A01 K1a K2b T00 T96 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 146 A14 A16 A18
F2 100-250 235/45R19 A12 T95 T99 145 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A01 A12 K1a K2b 140 L06 Lim NoP
100-250 245/45R19 A01 A12 K2b 143 S02
100-250 255/40R19 A01 A12 K1a K2b K5c T96 146
100-250 255/45R19 A01 A12 K1a K2b K5c 141
Audi A6 / A6 Avant TFSIe 185,195 255/40R19 A01 K1a K2b K5c T00 146 A12 A14 A16
F2 A18 A56 Car
e1*2007/46*1801*.. KOV L06 Lim
- Plug-in Hybrid S02
Audi A6 allroad 140-245 235/45R19 K6w T99 145 A01 A12 A14
4G, 4G1 140-245 235/50R19 K5w K6x 140 A16 A18 A56
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x 143 B92 Car KMV
§22 50061*05
e13*2007/46*1147*.. 140-245 255/45R19 K5w K6x 141 S02
- incl. Facelift 2014
Audi A6 allroad 150-257 235/50R19 A01 K2b 140 A12 A14 A16
F2 150-257 245/45R19 143 A18 A56 L06
e1*2007/46*1801*13-.. 150-257 245/50R19 A01 K1a K1b K2b K6g K6u K8z NoP S02
139
150-257 255/45R19 A01 K2b 141
150-257 265/45R19 A01 K1a K1b K2b K6g K6u K8z
140
150-257 275/45R19 A01 K1c K2b K6g K6u K8z 138
Audi A7 Sportback 140-245 235/45R19 A13 A14 A16 A18
4G, 4G1 140-245 245/40R19 A12 A57 S02
e1*2007/46*0436*..; 140-245 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A12 140 A14 A16 A18
4H 150-368 245/45R19 A33 143 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/45R19 A12 141
e1*2007/46*0398*..
Audi A8 210, 250 245/45R19 A91 T02 T98 143 A14 A16 A18
F8 210-338 245/45R19 A91 M+S T02 T98 143 A56 A60 BnK
e1*2007/46*1751*.. L06 MHy NBF
S02
Audi Q5 (I) 100-200 235/50R19 K1a 140 A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a 137 A16 A18 S03
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 137
e1*2001/116*0497*.., 100-200 275/45R19 K1c K2b 138
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 140 A12 A14 A16
8R, 8R1, 8R2 100-200 235/55R19 137 A18 KMV S03
e1*2001/116*0473*..; 100-200 255/50R19 137
e1*2001/116*0497*..; 100-200 275/45R19 138
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5, -/Sportback(II) 100-210 235/55R19 A01 K1a K2b 137 A12 A14 A16
FY 100-210 235/55R19 K1v K2h 137 A18 A57 NoP
e1*2007/46*1550*00-46, 100-210 245/50R19 A01 K1a K1b K2b 139 S03
e1*2007/46*1685*.. 100-210 255/45R19 A01 K1a K2b 141
- incl. Facelift 2021 100-210 255/45R19 K1v K2h 141
100-210 255/50R19 A01 K1c K2b 137
100-210 275/45R19 A01 K1c K2b 138
Audi S4 245 235/35R19 K1a K1b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K1c K41 K44 K45 K46 K56 T93 A16 A18 Car
§22 50061*05
e1*2001/116*0430*..; 245 255/35R19 K1c K41 K44 K45 K46 K56 T92 K2b Lim S02
e13*2007/46*1084*.. T96
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/40R19 M+S T93 A12 A14 A16
B8, B81 251-260 235/35R19 A01 K2h K4i K9v M+S T91 A18 A56 Car
e1*2001/116* 251-260 235/35R19 A01 K2b K4i M+S T91 Lim S02
0430*43..., 251-260 245/35R19 A01 K1c K2b K4i K8b T93
e13*2007/46*1084*25- 251-260 255/35R19 A01 K1c K2c K3a K4i K8n
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A16
B8, B81 245, 260 255/35R19 T92 T96 A18 A56 Cbo
e1*2001/116* 260 235/35R19 M+S R37 T91 Cpe Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/35R19 A91 T93 A14 A16 A18
B8, B81 251-260 255/35R19 A12 A56 Cbo Cpe
e1*2001/116* Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 145 A12 A14 A16
4G, 4G1 309, 331 245/40R19 M+S T94 T98 146 A18 A56 Car
e1*2007/46*0436*..; 309, 331 255/40R19 A01 K1a K2b T00 T96 146 Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 K2b M+S 143 A01 A12 A14
F2 253,257 255/45R19 K1a K2b K5c M+S 141 A16 A18 A56
e1*2007/46*1801*.. BnK Car KOV
L06 Lim NoP
S02
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A16 A18
4G, 4G1 309, 331 245/40R19 A12 M+S T98 A56 S02
e1*2007/46*0436*..; 309, 331 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A12 M+S 140 A14 A16 A18
4H 382, 445 245/45R19 A33 M+S 143 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/45R19 A12 M+S 141
§22 50061*05
e1*2007/46*0398*..
Audi SQ5 (I) 230-260 235/55R19 M+S 137 A12 A14 A16
8R, 8R1 230-260 255/50R19 M+S 137 A18 KMV S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback (II) 251-260 235/55R19 M+S 137 A12 A14 A16
FY 251-260 245/50R19 A01 K1b M+S 139 A18 A56 K1v
e1*2007/46*1550*00-46 251-260 255/45R19 M+S 141 K2h S03
- incl. Facelift 2021 251-260 255/50R19 A01 K1c K2b M+S 137
251-260 275/45R19 A01 K1c K2b M+S 138
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K5v K6w A16 A18 A56
e11*2007/46*2977*.., 125, 155 235/45R19 K5v K6w S05
e5*2007/46*1030*.. 125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
AMG A 35 225 235/35R19 K1c K2b K5b K7i K8h T91 A01 A12 A14
F2A 225 245/35R19 K1c K2c K5b K7i K8m K9v A16 A18 A56
e1*2007/46*1829*.. Lim Y85 S05
AMG A 45, 45s 285, 310 225/40R19 K6f K9v M+S T93 A01 A12 A14
F2A 285, 310 235/35R19 K5d K6f K9v M+S T91 A16 A18 A56
e1*2007/46*1829*.. 285, 310 245/35R19 K1a K1b K2a K2b K5d K8h K9v Y85 S05
T93
285, 310 255/35R19 K1c K2c K5d K7d K8m K9v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG C 30cdi/ 32/ 55 170,260 225/35R19 R03 T88 A01 A12 A14
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A16 A18 Car
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 K45 R21 V19
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91 S01
170-270 255/30R19 K2b K42 K56 R03 R70 T91
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A16 A18 A58
e1*2001/116*0470*.. Flh KMV S05
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K1c T88 A01 A12 A14
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K56 A16 A18 Cpe
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 K45 V19 S01
- Coupé
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A01 A12 A14
203 170,260 235/35R19 G01 K42 K56 R03 A16 A18 K45
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 R21 V19 S01
170-270 235/35R19 K41 K43 R02 T87 T88
170-270 255/30R19 K2b K42 K56 R03
§22 50061*05
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S A01 A12 A14
204, 204K, -/AMG T91 A16 A18 Car
e1*2001/116* 336-373 255/30R19 K2c K42 K44 K56 M+S R03 T91 Cpe Lim V19
0431*00-32, S05
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A16 A18 K45
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 R21 V19 S01
C-Klasse 115-225 225/35R19 Cpe K1c K2a K2b K43 K44 T88 A01 A12 A14
204 88-215 225/35R19 K1c K2a K2b K43 K44 Lim T88 A16 A18 K41
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2c K43 K44 Lim K42 K56 S05
- Limousine/Coupe T87 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 120-195 225/40R19 K1c K2b K6d K6i T89 T93 A01 A12 A14
R2CW 120-195 235/35R19 K1c K2c K4i K5b K6d K6i T91 A16 A18 A57
e1*2018/858*00016*.. 120-195 245/35R19 K2c K4i K6d K6i K8h R03 T89 L05 Lim NoE
T93 NoP V19 S07
120-195 255/35R19 K2c K4i K6d K6i K8h R03 T92
T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse All-Terrain 147, 150 225/45R19 T92 T96 A12 A14 A16
R2CS 147, 150 235/40R19 A01 K1b K3i K5f K5w T92 T96 A18 A56 Car
e1*2018/858*00017*.. 147, 150 245/40R19 A01 K1c K2a K2b K3i K5f K5x KMV L05 NoE
K6w K7b K8h NoP S07
147, 150 255/35R19 A01 K1c K2c K3i K5f K5x K6w
K7b K8m T92 T96
147, 150 255/40R19 A01 K1c K2c K3i K5f K5x K6w
K7b K8m
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A16 A18 Cpe
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 V19 S01
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 A16 A18 Car
e1*98/14*0158*.. K56 R21 V19 S01
75-200 255/30R19 K2b K42 K56 R03 R70 T91
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 A01 A12 A14
204K K56 T91 A16 A18 Car
e1*2001/116*0457*.. 88-225 255/30R19 K2c K44 K56 R03 T91 V19 S05
§22 50061*05
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 120-150 225/40R19 K2b K6d K6i R03 T93 A01 A12 A14
R2CS 120-150 235/35R19 K1c K2c K4i K5b K6d K6i T91 A16 A18 A57
e1*2018/858*00017*.. 120-150 245/35R19 K2c K4i K6d K6i K8h R03 T93 Car KOV L05
120-195 225/40R19 K1c R02 T93 NoE NoP V19
120-195 255/35R19 K2c K4i K6d K6i K8h R03 T92 S07
T96
CL 63/65 -AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
216, 216AMG A16 A18 Cpe
e1*2001/116*0372*.., S07
e1*2001/116*0426*..
(FIN: WDD216...)
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A16 A18 Cpe
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 V19 S01
CLE Klasse 120-190 245/40R19 K1c K2c K3i K4i K5d K5k K6d A01 A12 A14
R2CLECA 120-190 255/35R19 K1c K2c K3i K4i K5d K5i K5l K6d A16 A18 A57
e1*2018/858*00311*.. K6i K7d K8e T92 T96 Cbo Cpe L06
- Coupé/Cabrio 120-190 255/40R19 K1c K2c K3i K4i K5d K5i K5l K6d NoP S05
K6i K7d K8e
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A12 A14
209 A16 A18 B10
e1*98/14*0184*.. Cpe S01
CLK-Klasse 100-200 225/35R19 K1c K45 T88 A01 A12 A14
209 A16 A18 Cpe
e1*98/14*0184*.. S01
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 A01 A12 A14
215 A16 A18 B03
e1*98/14*0113*.. S08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 R37 T95 T99 A12 A14 A16
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 A18 Cpe V00
e1*2001/116*0372*.. 285,320 255/40R19 A01 K1a K1b K41 VS9 S07
(FIN: WDD216...) 285-380 255/40R19 A01 K1a K1b K41 M+S
CLS 500 300 255/35R19 A32 A14 A16 A18
218 A57 A84 Lim
e1*2007/46*0485*.. S05
- incl. Facelift 2014
CLS 500 Shooting Brake 300 255/35R19 A32 T96 A14 A16 A18
218 A57 A84 Car
e1*2007/46*0485*.. S05
- incl. Facelift 2014
CLS Shooting Brake 120-150 245/35R19 A10 T93 A14 A16 A18
218 120-245 255/35R19 A32 T92 T96 A57 A84 Car
e1*2007/46*0485*.. S05
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A14 A16 A18
218 120-245 255/30R19 A12 T91 A57 A84 Lim
§22 50061*05
e1*2007/46*0485*.. 120-245 255/35R19 A32 S05
- incl. Facelift 2014
E 500 300 245/35R19 K1c K2b K5d T93 A01 A12 A14
212 A16 A18 A57
e1*2001/116* F38 Lim S05
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A16
211 75-285 245/35R19 T93 A18 Lim S05
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A16 A18 A57
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 F38 Lim NoH
- mit Luftfederung V01 V19 S05
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-220 225/40R19 R37 T93 A12 A14 A16
212 110-220 225/45R19 R37 T92 T96 A18 A58 Lim
e1*2001/116* 110-220 235/40R19 R37 T92 T96 NoP V19 S07
0501*24-.. 110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
(Baumuster 213) 110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
110-220 245/40R19 K2h R03 T94 T98
110-220 255/35R19 A01 K1c K2b K5d K5i K5k T92
T96
110-220 255/35R19 K2h R03 T92 T96
110-220 255/40R19 A01 K1c K2b K5d K5i K5k
110-220 255/40R19 K2h R03
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A16 A18 A57
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 F39 Lim NoH
e1*2007/46*0484*.. V01 V19 S05
- incl. Facelift 2013
§22 50061*05
(FIN: WDD212...)
E-Klasse 120-150 235/45R19 A10 A84 T95 T99 145 A14 A16 A18
R2EW 120-150 245/45R19 A32 A84 T02 T98 143 A58 B77 L06
e1*2018/858*00213*.. 120-150 255/40R19 A12 T00 T96 146 Lim NoP V19
S07
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A14 A16
212 120-145 225/45R19 R37 T92 T96 A18 A56 Lim
e1*2001/116* 120-145 235/40R19 R37 T92 T96 NoP V19 S07
0501*24-.. 120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
(Baumuster 213) 120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
120-270 245/40R19 K2h R03 T94 T98
120-270 255/35R19 A01 K1c K2b K5d K5i K5k T92
T96
120-270 255/35R19 K2h R03 T92 T96
120-270 255/40R19 A01 K1c K2b K5d K5i K5k
120-270 255/40R19 K2h R03
E-Klasse 4Matic 145-280 235/45R19 A10 A84 T95 T99 145 A14 A16 A18
R2EW 145-280 245/45R19 A32 A84 T02 T98 143 A56 B77 L06
e1*2018/858*00213*.. 145-280 255/40R19 A12 T00 T96 146 Lim NoP V19
S07
E-Klasse All-Terrain 143-250 245/45R19 K5w 143 A01 A12 A14
R1ES 143-250 255/40R19 K1c K5d K5w 146 A16 A18 A56
e1*2007/46*1560*.. KMV S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

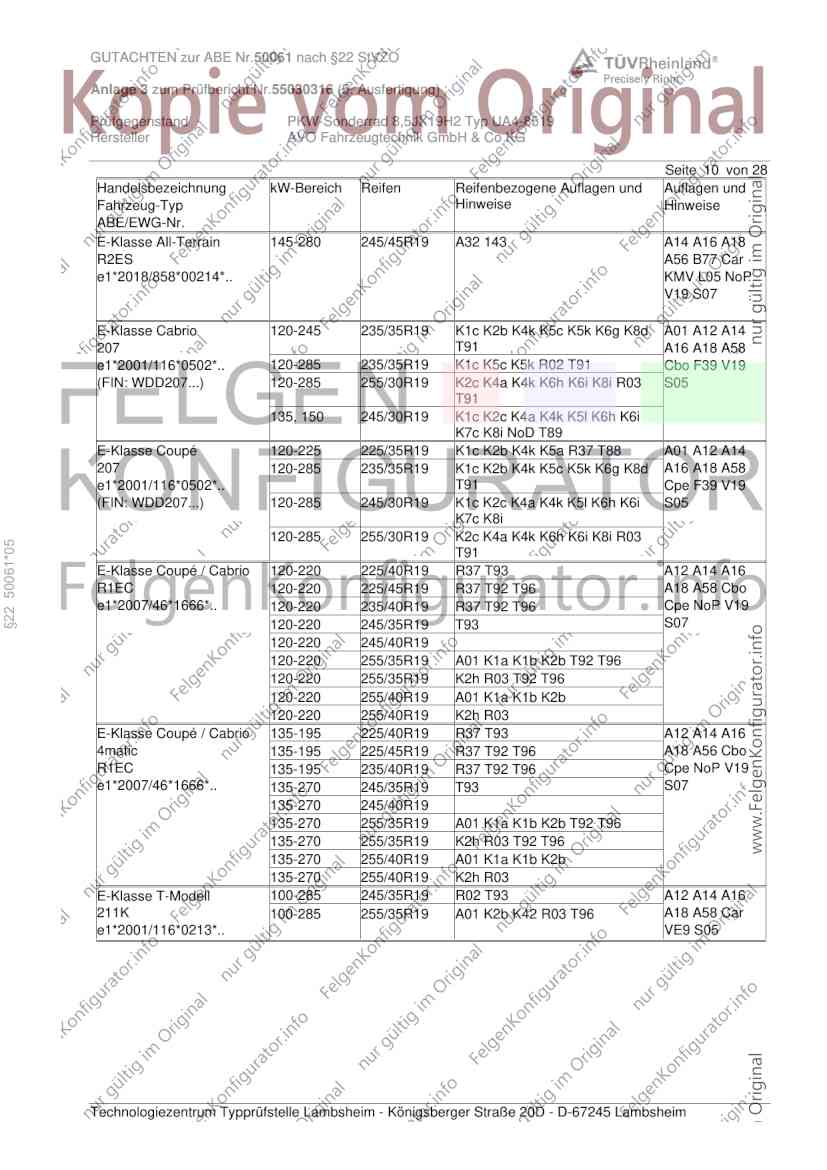

Seite 10 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse All-Terrain 145-280 245/45R19 A32 143 A14 A16 A18
R2ES A56 B77 Car
e1*2018/858*00214*.. KMV L05 NoP
V19 S07
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d A01 A12 A14
207 T91 A16 A18 A58
e1*2001/116*0502*.. 120-285 235/35R19 K1c K5c K5k R02 T91 Cbo F39 V19
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 S05
T91
135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i
K7c K8i NoD T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d A16 A18 A58
e1*2001/116*0502*.. T91 Cpe F39 V19
(FIN: WDD207...) 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i S05
K7c K8i
120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03
§22 50061*05
T91
E-Klasse Coupé / Cabrio 120-220 225/40R19 R37 T93 A12 A14 A16
R1EC 120-220 225/45R19 R37 T92 T96 A18 A58 Cbo
e1*2007/46*1666*.. 120-220 235/40R19 R37 T92 T96 Cpe NoP V19
120-220 245/35R19 T93 S07
120-220 245/40R19
120-220 255/35R19 A01 K1a K1b K2b T92 T96
120-220 255/35R19 K2h R03 T92 T96
120-220 255/40R19 A01 K1a K1b K2b
120-220 255/40R19 K2h R03
E-Klasse Coupé / Cabrio 135-195 225/40R19 R37 T93 A12 A14 A16
4matic 135-195 225/45R19 R37 T92 T96 A18 A56 Cbo
R1EC 135-195 235/40R19 R37 T92 T96 Cpe NoP V19
e1*2007/46*1666*.. 135-270 245/35R19 T93 S07
135-270 245/40R19
135-270 255/35R19 A01 K1a K1b K2b T92 T96
135-270 255/35R19 K2h R03 T92 T96
135-270 255/40R19 A01 K1a K1b K2b
135-270 255/40R19 K2h R03
E-Klasse T-Modell 100-285 245/35R19 R02 T93 A12 A14 A16
211K 100-285 255/35R19 A01 K2b K42 R03 T96 A18 A58 Car
e1*2001/116*0213*.. VE9 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

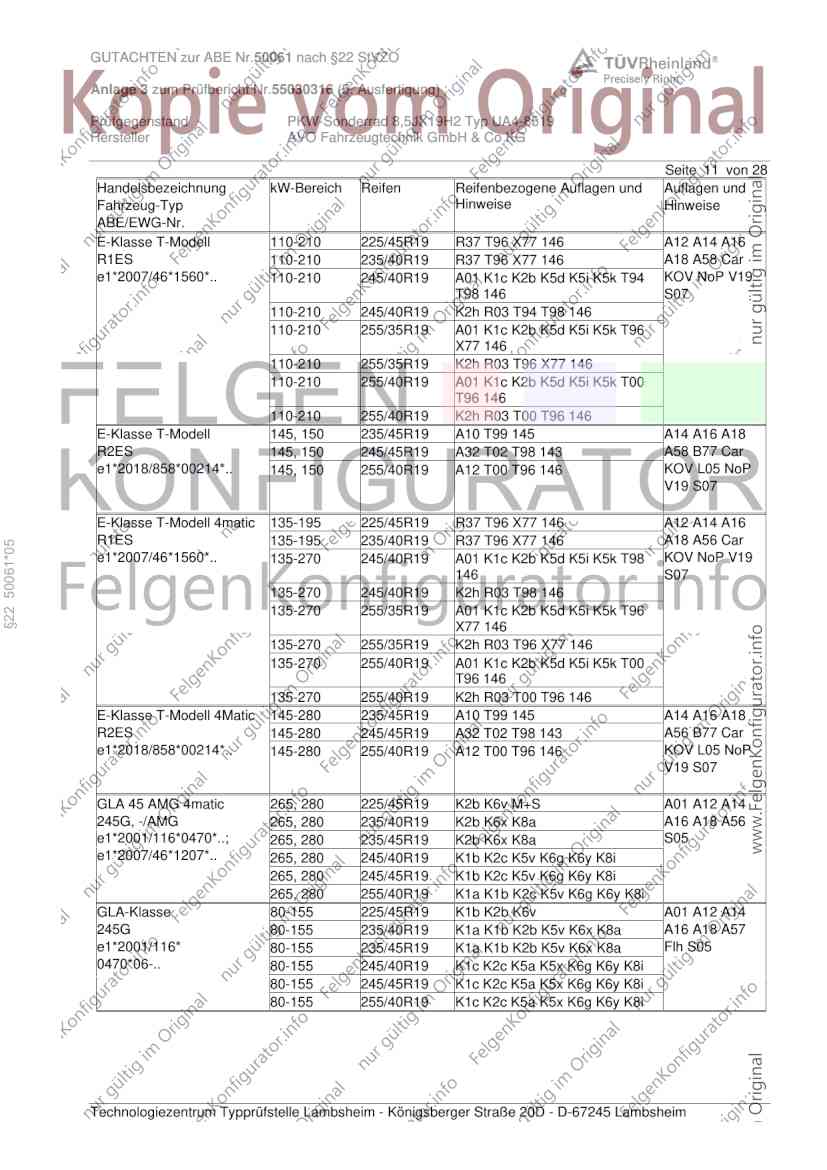

E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 146 A12 A14 A16
R1ES 110-210 235/40R19 R37 T96 X77 146 A18 A58 Car
e1*2007/46*1560*.. 110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 KOV NoP V19
T98 146 S07
110-210 245/40R19 K2h R03 T94 T98 146
110-210 255/35R19 A01 K1c K2b K5d K5i K5k T96
X77 146
110-210 255/35R19 K2h R03 T96 X77 146
110-210 255/40R19 A01 K1c K2b K5d K5i K5k T00
T96 146
110-210 255/40R19 K2h R03 T00 T96 146
E-Klasse T-Modell 145, 150 235/45R19 A10 T99 145 A14 A16 A18
R2ES 145, 150 245/45R19 A32 T02 T98 143 A58 B77 Car
e1*2018/858*00214*.. 145, 150 255/40R19 A12 T00 T96 146 KOV L05 NoP
V19 S07
E-Klasse T-Modell 4matic 135-195 225/45R19 R37 T96 X77 146 A12 A14 A16
R1ES 135-195 235/40R19 R37 T96 X77 146 A18 A56 Car
§22 50061*05
e1*2007/46*1560*.. 135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98 KOV NoP V19
146 S07
135-270 245/40R19 K2h R03 T98 146
135-270 255/35R19 A01 K1c K2b K5d K5i K5k T96
X77 146
135-270 255/35R19 K2h R03 T96 X77 146
135-270 255/40R19 A01 K1c K2b K5d K5i K5k T00
T96 146
135-270 255/40R19 K2h R03 T00 T96 146
E-Klasse T-Modell 4Matic 145-280 235/45R19 A10 T99 145 A14 A16 A18
R2ES 145-280 245/45R19 A32 T02 T98 143 A56 B77 Car
e1*2018/858*00214*.. 145-280 255/40R19 A12 T00 T96 146 KOV L05 NoP
V19 S07
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A16 A18 A56
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a S05
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A16 A18 A57
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a Flh S05
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

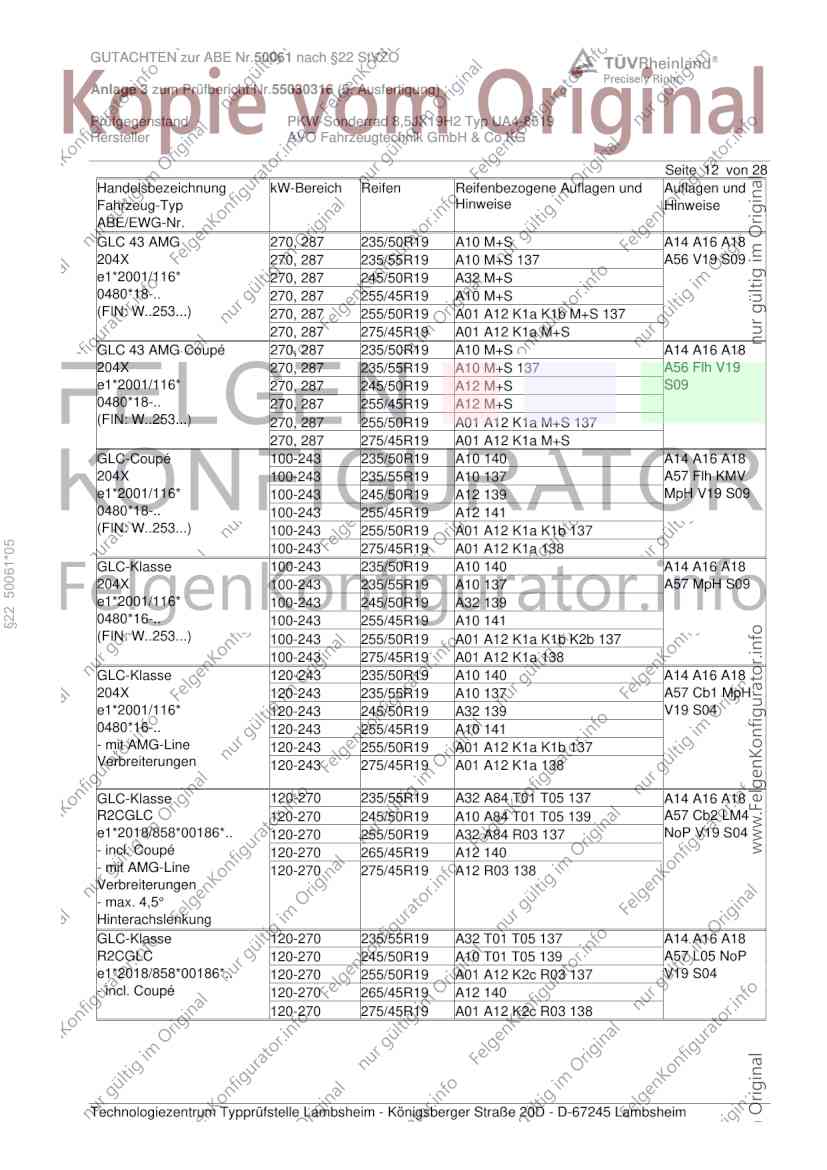

GLC 43 AMG 270, 287 235/50R19 A10 M+S A14 A16 A18
204X 270, 287 235/55R19 A10 M+S 137 A56 V19 S09
e1*2001/116* 270, 287 245/50R19 A32 M+S
0480*18-.. 270, 287 255/45R19 A10 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a K1b M+S 137
270, 287 275/45R19 A01 A12 K1a M+S
GLC 43 AMG Coupé 270, 287 235/50R19 A10 M+S A14 A16 A18
204X 270, 287 235/55R19 A10 M+S 137 A56 Flh V19
e1*2001/116* 270, 287 245/50R19 A12 M+S S09
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a M+S 137
270, 287 275/45R19 A01 A12 K1a M+S
GLC-Coupé 100-243 235/50R19 A10 140 A14 A16 A18
204X 100-243 235/55R19 A10 137 A57 Flh KMV
e1*2001/116* 100-243 245/50R19 A12 139 MpH V19 S09
0480*18-.. 100-243 255/45R19 A12 141
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a K1b 137
§22 50061*05
100-243 275/45R19 A01 A12 K1a 138
GLC-Klasse 100-243 235/50R19 A10 140 A14 A16 A18
204X 100-243 235/55R19 A10 137 A57 MpH S09
e1*2001/116* 100-243 245/50R19 A32 139
0480*16-.. 100-243 255/45R19 A10 141
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a K1b K2b 137
100-243 275/45R19 A01 A12 K1a 138
GLC-Klasse 120-243 235/50R19 A10 140 A14 A16 A18
204X 120-243 235/55R19 A10 137 A57 Cb1 MpH
e1*2001/116* 120-243 245/50R19 A32 139 V19 S04
0480*16-.. 120-243 255/45R19 A10 141
- mit AMG-Line 120-243 255/50R19 A01 A12 K1a K1b 137
Verbreiterungen 120-243 275/45R19 A01 A12 K1a 138
GLC-Klasse 120-270 235/55R19 A32 A84 T01 T05 137 A14 A16 A18
R2CGLC 120-270 245/50R19 A10 A84 T01 T05 139 A57 Cb2 LM4
e1*2018/858*00186*.. 120-270 255/50R19 A32 A84 R03 137 NoP V19 S04
- incl. Coupé 120-270 265/45R19 A12 140
- mit AMG-Line 120-270 275/45R19 A12 R03 138
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 235/55R19 A32 T01 T05 137 A14 A16 A18
R2CGLC 120-270 245/50R19 A10 T01 T05 139 A57 L05 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K2c R03 137 V19 S04
- incl. Coupé 120-270 265/45R19 A12 140
120-270 275/45R19 A01 A12 K2c R03 138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

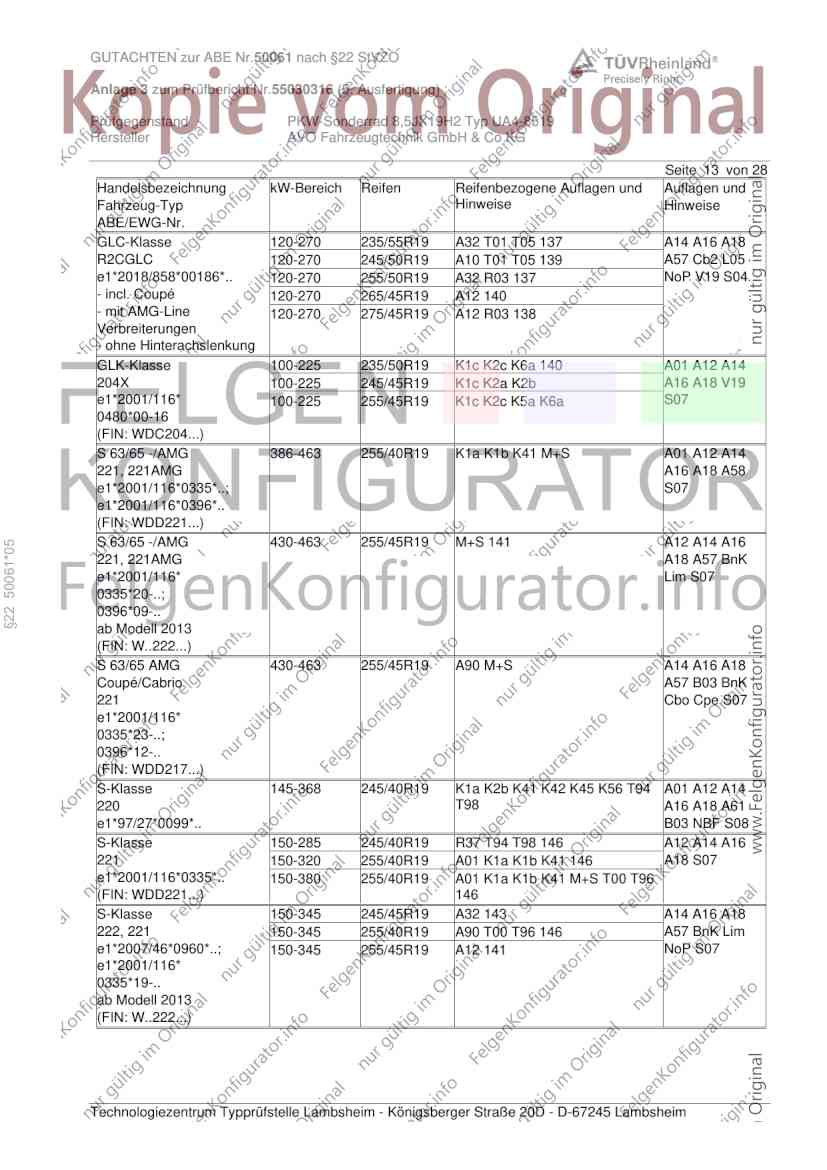

Seite 13 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-270 235/55R19 A32 T01 T05 137 A14 A16 A18
R2CGLC 120-270 245/50R19 A10 T01 T05 139 A57 Cb2 L05
e1*2018/858*00186*.. 120-270 255/50R19 A32 R03 137 NoP V19 S04
- incl. Coupé 120-270 265/45R19 A12 140
- mit AMG-Line 120-270 275/45R19 A12 R03 138
Verbreiterungen
- ohne Hinterachslenkung
GLK-Klasse 100-225 235/50R19 K1c K2c K6a 140 A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A16 A18 V19
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a S07
0480*00-16
(FIN: WDC204...)
S 63/65 -/AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
221, 221AMG A16 A18 A58
e1*2001/116*0335*..; S07
e1*2001/116*0396*..
(FIN: WDD221...)
S 63/65 -/AMG 430-463 255/45R19 M+S 141 A12 A14 A16
§22 50061*05
221, 221AMG A18 A57 BnK
e1*2001/116* Lim S07
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/45R19 A90 M+S A14 A16 A18
Coupé/Cabrio A57 B03 BnK
221 Cbo Cpe S07
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 A01 A12 A14
220 T98 A16 A18 A61
e1*97/27*0099*.. B03 NBF S08
S-Klasse 150-285 245/40R19 R37 T94 T98 146 A12 A14 A16
221 150-320 255/40R19 A01 K1a K1b K41 146 A18 S07
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96
(FIN: WDD221...) 146
S-Klasse 150-345 245/45R19 A32 143 A14 A16 A18
222, 221 150-345 255/40R19 A90 T00 T96 146 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/45R19 A12 141 NoP S07
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

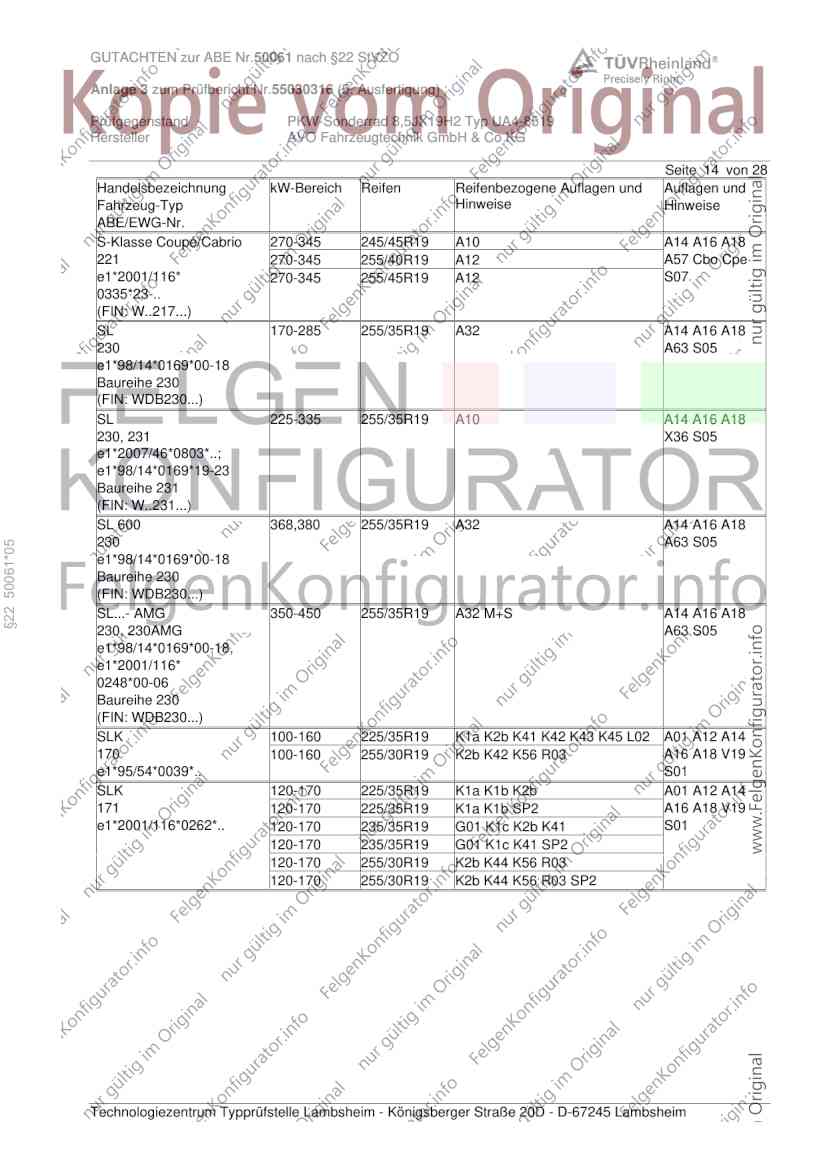

S-Klasse Coupé/Cabrio 270-345 245/45R19 A10 A14 A16 A18
221 270-345 255/40R19 A12 A57 Cbo Cpe
e1*2001/116* 270-345 255/45R19 A12 S07
0335*23-..
(FIN: W..217...)
SL 170-285 255/35R19 A32 A14 A16 A18
230 A63 S05
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 A10 A14 A16 A18
230, 231 X36 S05
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/35R19 A32 A14 A16 A18
230 A63 S05
§22 50061*05
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 A32 M+S A14 A16 A18
230, 230AMG A63 S05
e1*98/14*0169*00-18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 100-160 255/30R19 K2b K42 K56 R03 A16 A18 V19
e1*95/54*0039*.. S01
SLK 120-170 225/35R19 K1a K1b K2b A01 A12 A14
171 120-170 225/35R19 K1a K1b SP2 A16 A18 V19
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 S01
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2

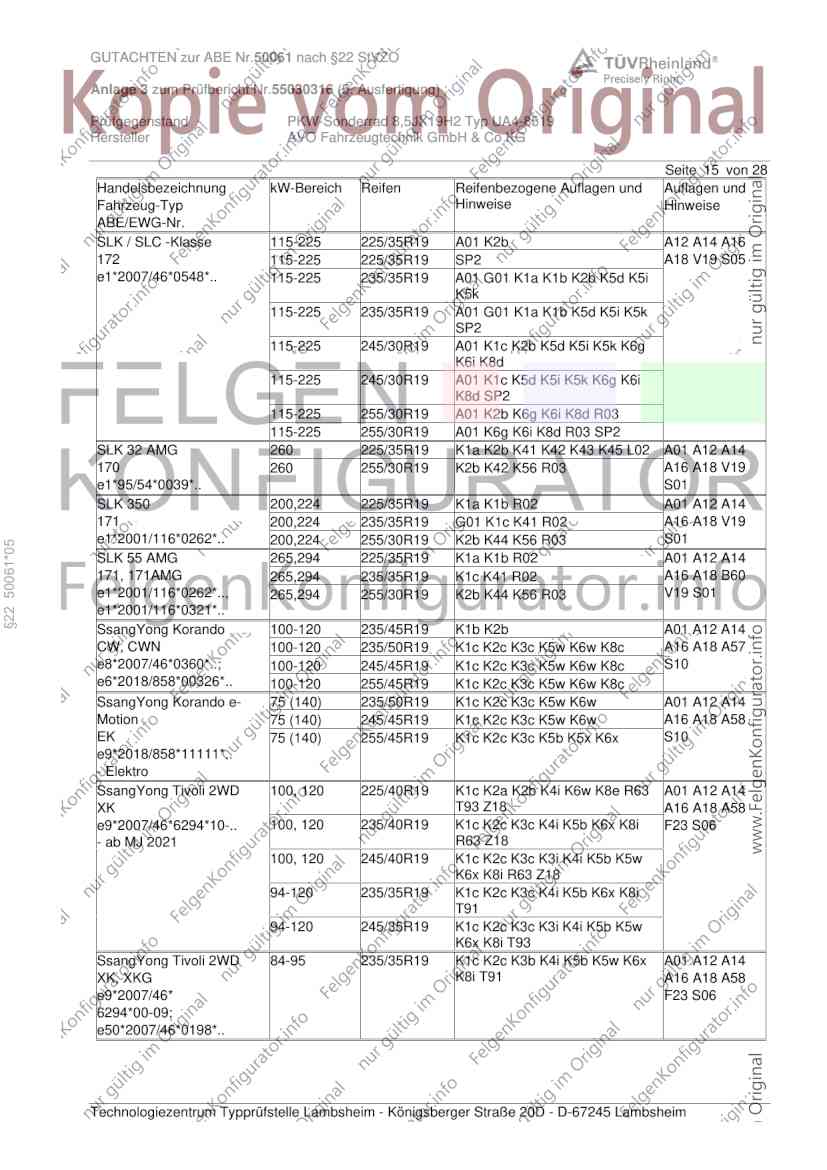

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A14 A16
172 115-225 225/35R19 SP2 A18 V19 S05
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1a K1b K2b K5d K5i
K5k
115-225 235/35R19 A01 G01 K1a K1b K5d K5i K5k
SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g
K6i K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i
K8d SP2
115-225 255/30R19 A01 K2b K6g K6i K8d R03
115-225 255/30R19 A01 K6g K6i K8d R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 260 255/30R19 K2b K42 K56 R03 A16 A18 V19
e1*95/54*0039*.. S01
SLK 350 200,224 225/35R19 K1a K1b R02 A01 A12 A14
171 200,224 235/35R19 G01 K1c K41 R02 A16 A18 V19
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03 S01
§22 50061*05
SLK 55 AMG 265,294 225/35R19 K1a K1b R02 A01 A12 A14
171, 171AMG 265,294 235/35R19 K1c K41 R02 A16 A18 B60
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 V19 S01
e1*2001/116*0321*..
SsangYong Korando 100-120 235/45R19 K1b K2b A01 A12 A14
CW, CWN 100-120 235/50R19 K1c K2c K3c K5w K6w K8c A16 A18 A57
e8*2007/46*0360*..; 100-120 245/45R19 K1c K2c K3c K5w K6w K8c S10
e6*2018/858*00326*.. 100-120 255/45R19 K1c K2c K3c K5w K6w K8c
SsangYong Korando e- 75 (140) 235/50R19 K1c K2c K3c K5w K6w A01 A12 A14
Motion 75 (140) 245/45R19 K1c K2c K3c K5w K6w A16 A18 A58
EK 75 (140) 255/45R19 K1c K2c K3c K5b K5x K6x S10
e9*2018/858*11111*..
- Elektro
SsangYong Tivoli 2WD 100, 120 225/40R19 K1c K2a K2b K4i K6w K8e R63 A01 A12 A14
XK T93 Z18 A16 A18 A58
e9*2007/46*6294*10-.. 100, 120 235/40R19 K1c K2c K3c K4i K5b K6x K8i F23 S06
- ab MJ 2021 R63 Z18
100, 120 245/40R19 K1c K2c K3c K3i K4i K5b K5w
K6x K8i R63 Z18
94-120 235/35R19 K1c K2c K3c K4i K5b K6x K8i
T91
94-120 245/35R19 K1c K2c K3c K3i K4i K5b K5w
K6x K8i T93
SsangYong Tivoli 2WD 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x A01 A12 A14
XK, XKG K8i T91 A16 A18 A58
e9*2007/46* F23 S06
6294*00-09;
e50*2007/46*0198*..

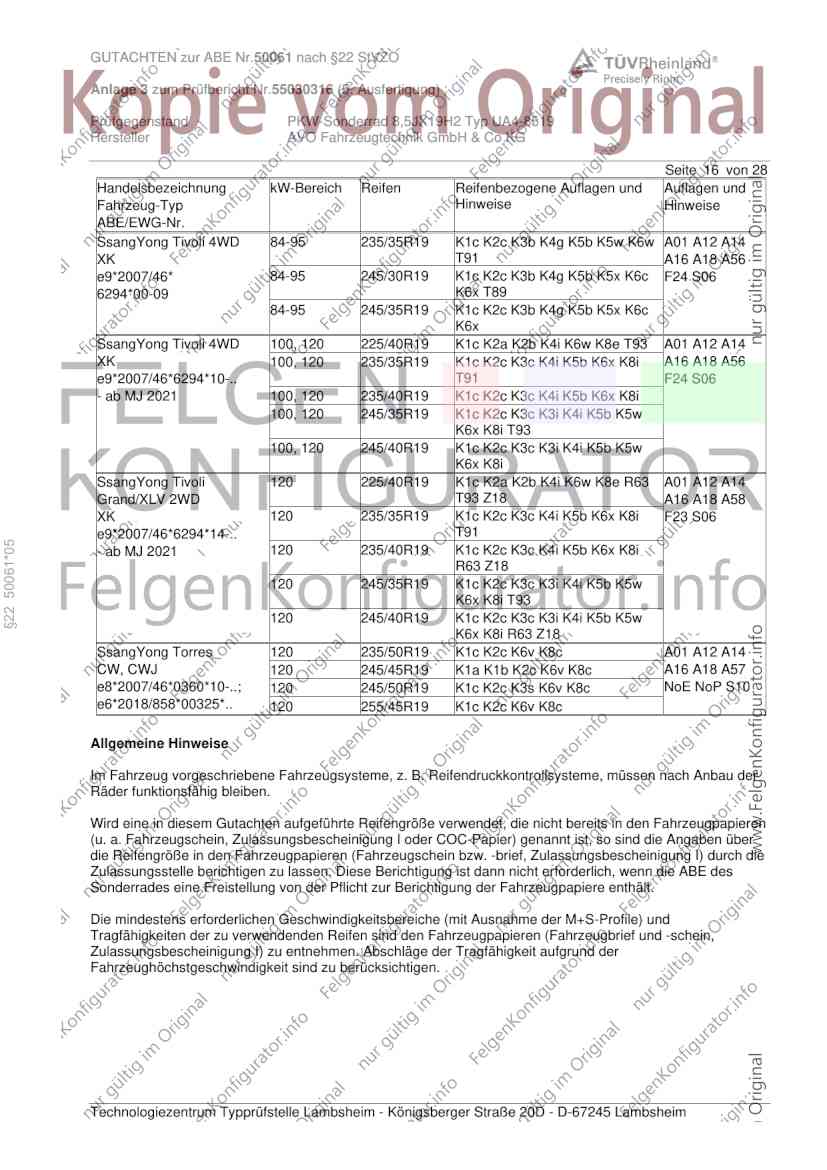

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 28
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 4WD 84-95 235/35R19 K1c K2c K3b K4g K5b K5w K6w A01 A12 A14
XK T91 A16 A18 A56
e9*2007/46* 84-95 245/30R19 K1c K2c K3b K4g K5b K5x K6c F24 S06
6294*00-09 K6x T89
84-95 245/35R19 K1c K2c K3b K4g K5b K5x K6c
K6x
SsangYong Tivoli 4WD 100, 120 225/40R19 K1c K2a K2b K4i K6w K8e T93 A01 A12 A14
XK 100, 120 235/35R19 K1c K2c K3c K4i K5b K6x K8i A16 A18 A56
e9*2007/46*6294*10-.. T91 F24 S06
- ab MJ 2021 100, 120 235/40R19 K1c K2c K3c K4i K5b K6x K8i
100, 120 245/35R19 K1c K2c K3c K3i K4i K5b K5w
K6x K8i T93
100, 120 245/40R19 K1c K2c K3c K3i K4i K5b K5w
K6x K8i
SsangYong Tivoli 120 225/40R19 K1c K2a K2b K4i K6w K8e R63 A01 A12 A14
Grand/XLV 2WD T93 Z18 A16 A18 A58
XK 120 235/35R19 K1c K2c K3c K4i K5b K6x K8i F23 S06
e9*2007/46*6294*14-.. T91
§22 50061*05
- ab MJ 2021 120 235/40R19 K1c K2c K3c K4i K5b K6x K8i
R63 Z18
120 245/35R19 K1c K2c K3c K3i K4i K5b K5w
K6x K8i T93
120 245/40R19 K1c K2c K3c K3i K4i K5b K5w
K6x K8i R63 Z18
SsangYong Torres 120 235/50R19 K1c K2c K6v K8c A01 A12 A14
CW, CWJ 120 245/45R19 K1a K1b K2c K6v K8c A16 A18 A57
e8*2007/46*0360*10-..; 120 245/50R19 K1c K2c K3s K6v K8c NoE NoP S10
e6*2018/858*00325*.. 120 255/45R19 K1c K2c K6v K8c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 28
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 50061*05
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

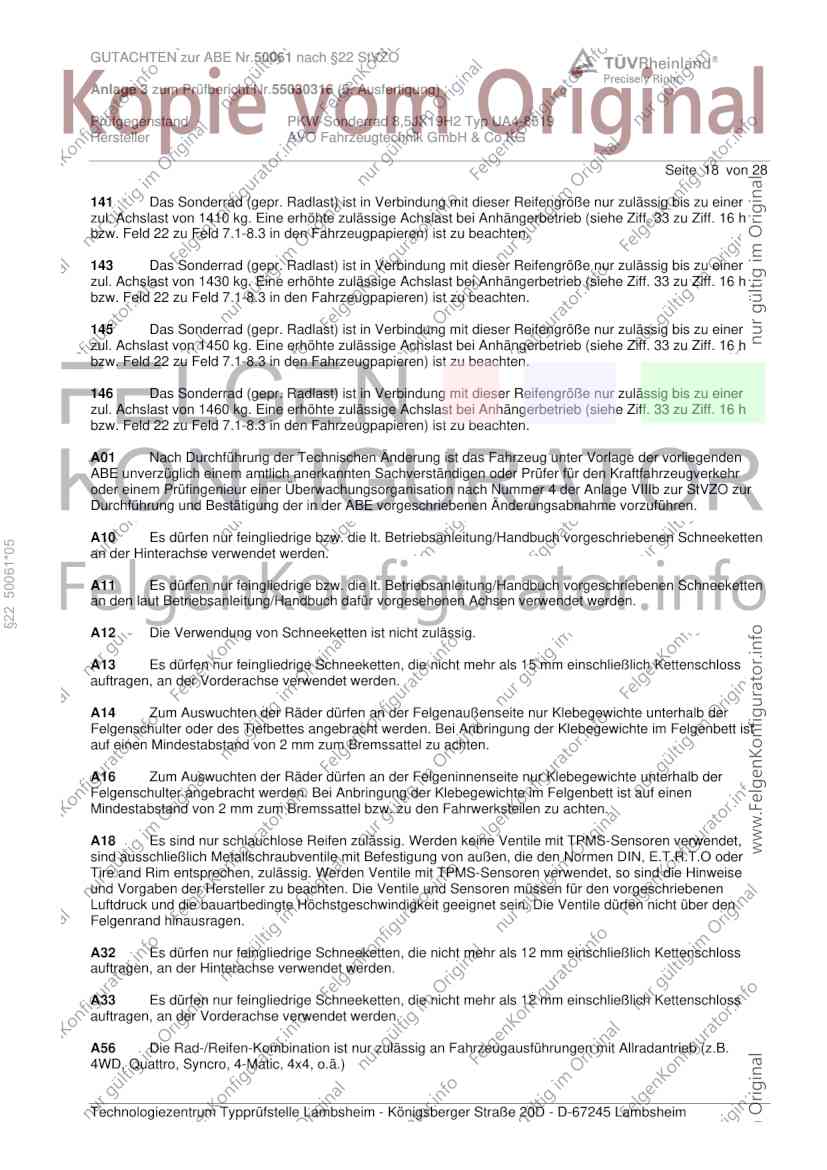

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 28
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
§22 50061*05
an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 28

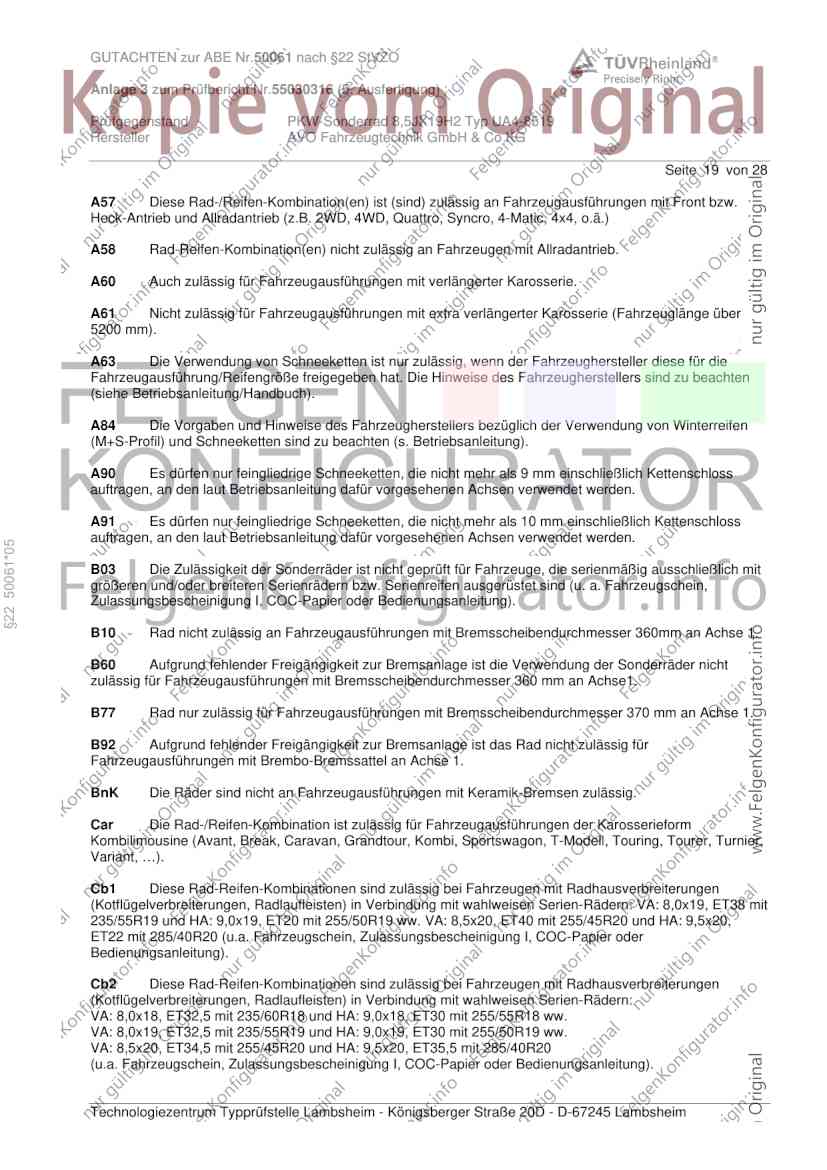

A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§22 50061*05
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 28
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
§22 50061*05
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 28
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
§22 50061*05
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 22 von 28
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausausschnittkante
vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
§22 50061*05
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 23 von 28
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
§22 50061*05
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 24 von 28
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
§22 50061*05
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 25 von 28
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R63 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R16 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
§22 50061*05
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 26 von 28
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 50061*05
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 27 von 28
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradantrieb (4-
Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei Baureihe 212 K nur
ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
§22 50061*05
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die
Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55030316 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 28 von 28
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die
Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§22 50061*05
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Dezember 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 28 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Dezember 2024
Tufan 00438906.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
