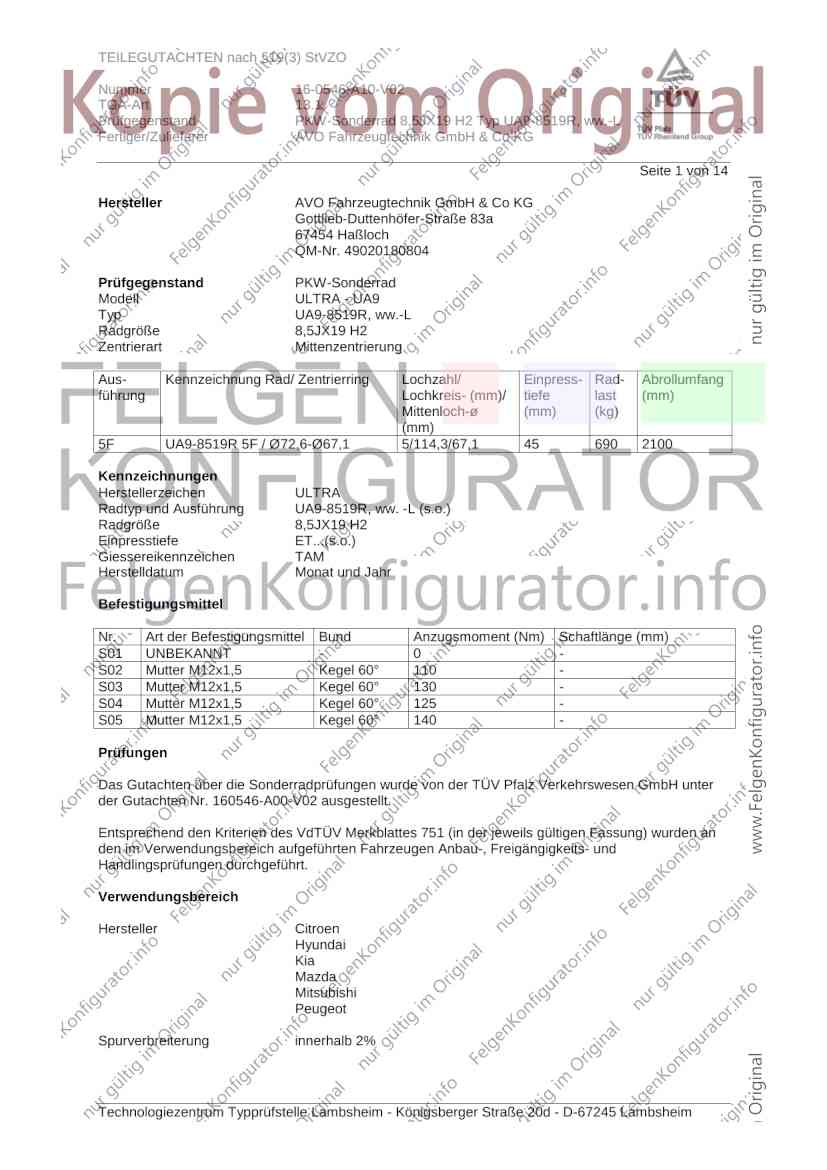

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 14
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA9
Typ UA9-8519R, ww.-L
Radgröße 8,5JX19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5F UA9-8519R 5F / Ø72,6-Ø67,1 5/114,3/67,1 45 690 2100
Kennzeichnungen
Herstellerzeichen ULTRA
Radtyp und Ausführung UA9-8519R, ww. -L (s.o.)
Radgröße 8,5JX19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 UNBEKANNT - 0 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 160546-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 A06 A12 A14
B 84-110 235/45R19 A16 A29 A57
e2*2007/46*0117*.. S02
Hyundai Kona 85-130 225/40R19 K2b A06 A12 A14
OS 85-130 235/35R19 K2b A16 A29 A58
e4*2007/46*1259*.. 85-130 235/40R19 K2b K3s F23 NoE S04
- Frontantrieb
Hyundai Kona 4WD 100, 130 225/40R19 A06 A12 A14
OS 100, 130 235/35R19 A16 A29 A56
e4*2007/46*1259*.. 100, 130 235/40R19 K3s F24 NoE S04
Hyundai Kona electric 26, 28 225/40R19 K2b A06 A12 A14
OS A16 A29 A58
e4*2007/46*1259*01-.. F24 S01
Hyundai Nexo 32 (120) 225/45R19 T96 A06 A12 A14
FE 32 (120) 235/45R19 A16 A29 A58
e9*2007/46*6592*.. 32 (120) 245/45R19 S04
Hyundai Sonata 100-184 225/40R19 T93 A06 A12 A14
NF A16 A29 Lim
e11*2001/116*0241*. S02
Hyundai Tucson 114-136 225/45R19 K1a K2b T96 A06 A12 A14
TL 114-136 235/45R19 K1c K2b A16 A29 A57
e11*2007/46*2711*.. 114-136 245/45R19 K1c K2c S04
- incl. Facelift 2018 114-136 255/40R19 K1c K2c K6w K8x
114-136 255/45R19 K1c K2c K6w K8x
Hyundai Tucson 85-136 225/45R19 K1a K2b T96 A06 A12 A14
TLE, TLE-HME 85-136 235/45R19 K1c K2b A16 A29 A57
e11*2007/46*2724*..; 85-136 245/45R19 K1c K2c S02
e13*2007/46*1612*.. 85-136 255/40R19 K1c K2c K6w K8x
- incl. Facelift 2018 85-136 255/45R19 K1c K2c K6w K8x
Hyundai i30 /-cw 66-105 225/35R19 K1c K27 K2a K2b K41 K56 T84 A06 A12 A14
FD, FDH 77-105 215/35R19 K1a K1b K27 K2b K41 K56 T85 A16 A29 Car
e11*2001/116*0313*. Flh S02
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-137 225/35R19 Car Cpe Flh K1a K1b K2b K5a K6g A06 A12 A14
GDH, GDH-HME T84 T88 A16 A29 A58
e11*2007/46*0337*..; 73-100 215/35R19 Cpe Flh K2b K6g NoD T85 S02
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-103 225/35R19 K1c K2b K8h T88 A06 A12 A14
PDE 70-103 235/30R19 K1c K2c K5d K8h T86 A16 A29 A58
e11*2007/46*3807*.. 70-103 235/35R19 G01 K1c K2c K3f K5d K6i K6j K7b Car Flh S04
K8h
Hyundai i30 Fastback 85-103 225/35R19 K1c K2b K8h T88 A06 A12 A14
PDE 85-103 235/30R19 K1c K2c K5b K8h T86 A16 A29 A58
e11*2007/46* 85-103 235/35R19 G01 K1c K2c K3f K5d K6j K7b K8h Y85 S04
3807*03-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 N 184 225/35R19 K1a K1b K2b K3f K5d K8h T88 A06 A12 A14
PDE 184 235/35R19 G90 K1c K2c K3f K5d K6i K6j K8h A16 A29 A58
e11*2007/46*3807*.. 184 245/30R19 K1c K2c K3f K5d K8m T89 Flh V19 S04
184 255/30R19 K1c K2c K3f K5d K8m
Hyundai i30 N 184 225/35R19 K1a K1b K2b K3f K5d K8h T88 A06 A12 A14
Fastback 184 235/35R19 G90 K1c K2c K3f K5d K6j K8h A16 A29 A58
PDE 184 245/30R19 K1c K2c K3f K5d K8m T89 V19 Y85 S01
e11*2007/46*3807*.. 184 255/30R19 K1c K2c K3f K5d K8m
Hyundai i30 N Perf. 202 225/35R19 K1a K1b K2b K3f K5d K8h M+S T88 A06 A12 A14
Fastback 202 235/35R19 K1c K2c K3f K5d K6j K8h A16 A29 A58
PDE 202 245/30R19 K1c K2c K3f K5d K8m T89 V19 Y85 S01
e11*2007/46*3807*.. 202 255/30R19 K1c K2c K3f K5d K8m
Hyundai i30 N 202 225/35R19 K1a K1b K2b K3f K5d K8h M+S T88 A06 A12 A14
Performance 202 235/35R19 K1c K2c K3f K5d K6i K6j K8h A16 A29 A58
PDE 202 245/30R19 K1c K2c K3f K5d K8m T89 Flh V19 S04
e11*2007/46*3807*.. 202 255/30R19 K1c K2c K3f K5d K8m
Hyundai i40 /-cw 85-131 225/40R19 K5d K5k K7a T93 A06 A12 A14
VF 85-131 235/35R19 T91 A16 A29 A58
e4*2007/46*0263*..; Car Lim S02
e4*2007/46*0264*..
- incl. Facelift 2015
und 2018
Kia Carens 85-122 225/40R19 G80 K1a K1b K2b K6g K8h T93 A06 A12 A14
RP 85-122 235/35R19 G80 K1c K2c K3f K5d K6g K8m T91 A16 A29 A58
e4*2007/46*0633*.. S02
Kia Ceed /-SW 73-150 225/35R19 K1c K2b K3f K5b K6i K6j K8h T88 A06 A12 A14
CD 73-150 235/30R19 K1c K2c K3f K5d K6i K6j K8m T86 A16 A29 A58
e4*2007/46*1299*.. 73-150 235/35R19 G01 K1c K2c K3f K5d K6i K6j K7i Car Y85 S04
K8m
Kia Niro Hybrid 77-78 225/35R19 K6w K8e T88 A06 A12 A14
DE 77-78 225/40R19 K3s K6w K8e A16 A29 A58
e4*2007/46*1139*.. S04
Kia Niro Plug-In Hybrid 77-78 225/35R19 K6w K8e T88 A06 A12 A14
DE 77-78 225/40R19 K3s K6w K8e A16 A29 A58
e4*2007/46*1139*.. S04
Kia Opirus 137-149 245/40R19 T98 A06 A12 A14
LD A16 A29 Lim
e4*2001/116*0075 S02
*00-02
Kia Optima 99-126 225/40R19 K1a K2b A06 A12 A14
JF 99-180 235/40R19 K1c K2a K2b A16 A29 A58
e4*2007/46* 99-180 245/35R19 K1c K2c K5b Lim NoH S02
1018*00-06 99-180 245/40R19 K1c K2c K5b
99-180 255/35R19 K1c K2c K5b K7d K8h
Kia Optima Hybrid 115 225/40R19 K1a K2b A06 A12 A14
JF 115 235/40R19 K1c K2a K2b A16 A29 A58
e4*2007/46*1018*.. Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima Plug-In 115 225/40R19 K1a K2b T89 T93 A06 A12 A14
Hybrid 115 235/40R19 K1c K2a K2b A16 A29 A58
JF Car Lim S02
e4*2007/46*1018*..
Kia Optima SW 99-133 225/40R19 K1a K2b A06 A12 A14
JF 99-180 235/40R19 K1c K2a K2b A16 A29 A58
e4*2007/46*1018*.. 99-180 245/35R19 K1c K2c K5b Car NoH S04
- incl. Facelift 2018 99-180 245/40R19 K1c K2c K5b
99-180 255/35R19 K1c K2c K5b K7d K8h
Kia ProCeed 88-150 225/35R19 K1c K2b K3f K5b K6i K6j K8h T88 A06 A12 A14
CD 88-150 235/30R19 K1c K2c K3f K5d K6i K6j K8m T86 A16 A29 A58
e4*2007/46*1299* 88-150 235/35R19 G01 K1c K2c K3f K5d K6i K6j K7i Y85 S01
K8m
Kia Soul 85-103 225/35R19 K1a K1b K2b K5b K6g T88 A06 A12 A14
AM 85-103 225/40R19 G73 K1a K1b K2b K5b K6g K7a A16 A29 A58
e4*2001/116*0139*..; S02
e4*2007/46*0133*..
Kia Soul 91-113 225/40R19 G16 K6w K8e R37 A06 A12 A14
PS 91-113 235/35R19 K2b K6w K8e R37 A16 A29 A58
e4*2007/46*0825*.. 91-150 235/40R19 G16 K2b K6w K8e KMV S02
- mit Radhaus- 91-150 245/35R19 K2b K5b K5w K6w K8e
Verbreiterungen
Kia Soul 91-113 225/40R19 G16 K1c K2b K8e R37 A06 A12 A14
PS 91-113 235/35R19 K1c K2c K8e R37 A16 A29 A58
e4*2007/46*0825*.. 91-150 235/40R19 G16 K1c K2c K8e KOV S02
- ohne Radhaus- 91-150 245/35R19 K1c K2c K5b K8e
Verbreiterungen
Kia cee'd 66-106 225/35R19 Car K1c K2b K41 K56 T84 T88 A06 A12 A14
ED 77-106 215/35R19 K1a K1b K2b K41 K56 T85 A16 A29 Cpe
e4*2001/116*0121*.; Flh S02
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 225/35R19 Car K1c K2b K3f K4g K5d K6g T84 A06 A12 A14
JD T88 Y85 A16 A29 A58
e4*2007/46*0496*..; 73-100 215/35R19 K1a K1b K2b K3f K6g NoD T85 Y85 S02
e4*2007/46*0497*..
- incl. Facelift 2015
Kia e-Niro 27-29 225/40R19 T93 A06 A12 A14
DE A16 A29 A58
e4*2007/46*1139*.. S01
(39-64 kWh-Batterie)
Kia pro_cee'd 66-150 225/35R19 K1c K2b K3f K4g K5d K6g T84 T88 A06 A12 A14
JD 73-100 215/35R19 K1a K1b K2b K3f K4h K6g NoD T85 A16 A29 A58
e4*2007/46*0496*.. Y84 S02
- incl. Facelift 2015
Mazda 3 (II) 191 225/35R19 K1c K6f K6k T88 Z18 A06 A12 A14
BL 77-111 215/35R19 K1a K1b K6b T85 A16 A29 Flh
e11*2001/116* Sth S02
0262*00-09
(FIN: -JMZBL...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 225/35R19 K6e T84 T88 A06 A12 A14
BL 74-121 225/40R19 G01 K6e A16 A29 A58
e11*2001/116* 74-121 235/35R19 K1a K1b K2b K4h K6r Flh Lim S03
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 6 (I) 88-122 225/35R19 K1c K2c K42 K56 T84 T88 A06 A12 A14
GG/GY; GG1/GY1 A16 A29 Car
e1*98/14*0188*..; Flh Lim S02
e11*2001/116*0203*.
Mazda 6 (II) 88-125 225/35R19 K1c K2b K42 NoD T84 T88 A06 A12 A14
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A16 A29 A58
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 Car Flh Lim
0448*00-13 88-136 255/30R19 K2c K42 K56 R03 V19 S02
88-136 255/35R19 K2c K42 K56 R03
Mazda 6 (III) 107-143 225/40R19 T89 T93 A06 A12 A14
GJ, GH 107-143 225/45R19 A16 A29 A57
e1*2007/46*1001*.. 107-143 235/40R19 Car Lim V00
e1*2001/116* 107-143 245/40R19 K6e V19 S03
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 225/40R19 A06 A12 A14
DJ1 77-115 235/40R19 K1c A16 A29 A57
e1*2007/46*1335*.. Flh S03
Mazda CX-5 110-141 225/55R19 R70 A06 A12 A14
KE, GH 110-141 235/50R19 A16 A29 S03
e13*2007/46*1247*..; 110-141 235/55R19 G01
e1*2001/116* 110-141 245/45R19
0448*14-.. 110-141 255/45R19
110-141 275/45R19 K1c K2c
Mazda CX-5 110-143 225/55R19 R70 A06 A12 A14
KF, KFE 110-143 235/50R19 A16 A29 A57
e13*2007/46*1803*..; 110-143 245/45R19 S05
e13*2007/46*1832*.. 110-143 255/45R19
110-143 255/50R19 G01 K1c K2b
110-143 265/45R19
110-143 275/45R19 K1c K2b
Mazda CX-7 120-191 235/55R19 K1a K1b K2b 129 A06 A12 A14
ER, ERE A16 A29 A57
e11*2001/116*0308*. S02
e13*2007/46*1109*..
Mazda RX8 141-170 225/40R19 A06 A12 A14
SE 141-170 235/35R19 A16 A29 V19
e11*2001/116*0199*. 141-170 245/35R19 S02
141-170 255/35R19 K2b K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

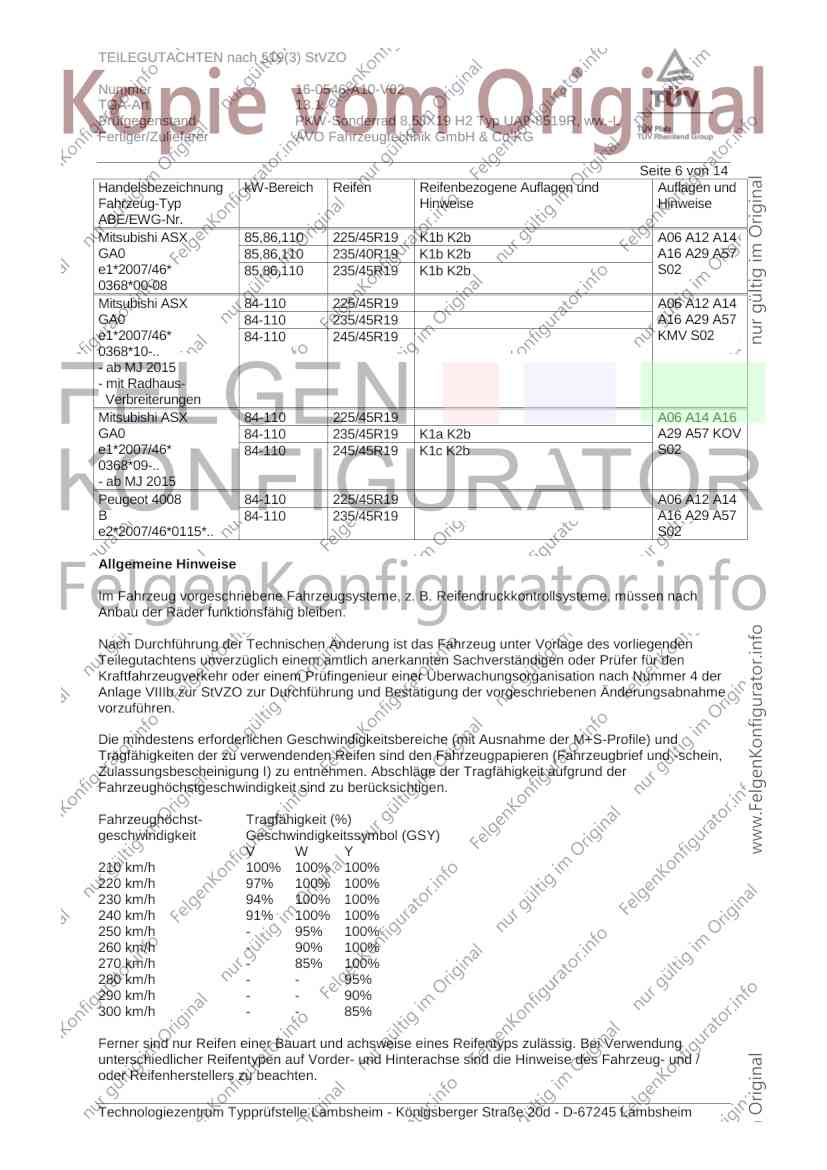

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX 85,86,110 225/45R19 K1b K2b A06 A12 A14
GA0 85,86,110 235/40R19 K1b K2b A16 A29 A57
e1*2007/46* 85,86,110 235/45R19 K1b K2b S02
0368*00-08
Mitsubishi ASX 84-110 225/45R19 A06 A12 A14
GA0 84-110 235/45R19 A16 A29 A57
e1*2007/46* 84-110 245/45R19 KMV S02
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 225/45R19 A06 A14 A16
GA0 84-110 235/45R19 K1a K2b A29 A57 KOV
e1*2007/46* 84-110 245/45R19 K1c K2b S02
0368*09-..
- ab MJ 2015
Peugeot 4008 84-110 225/45R19 A06 A12 A14
B 84-110 235/45R19 A16 A29 A57
e2*2007/46*0115*.. S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

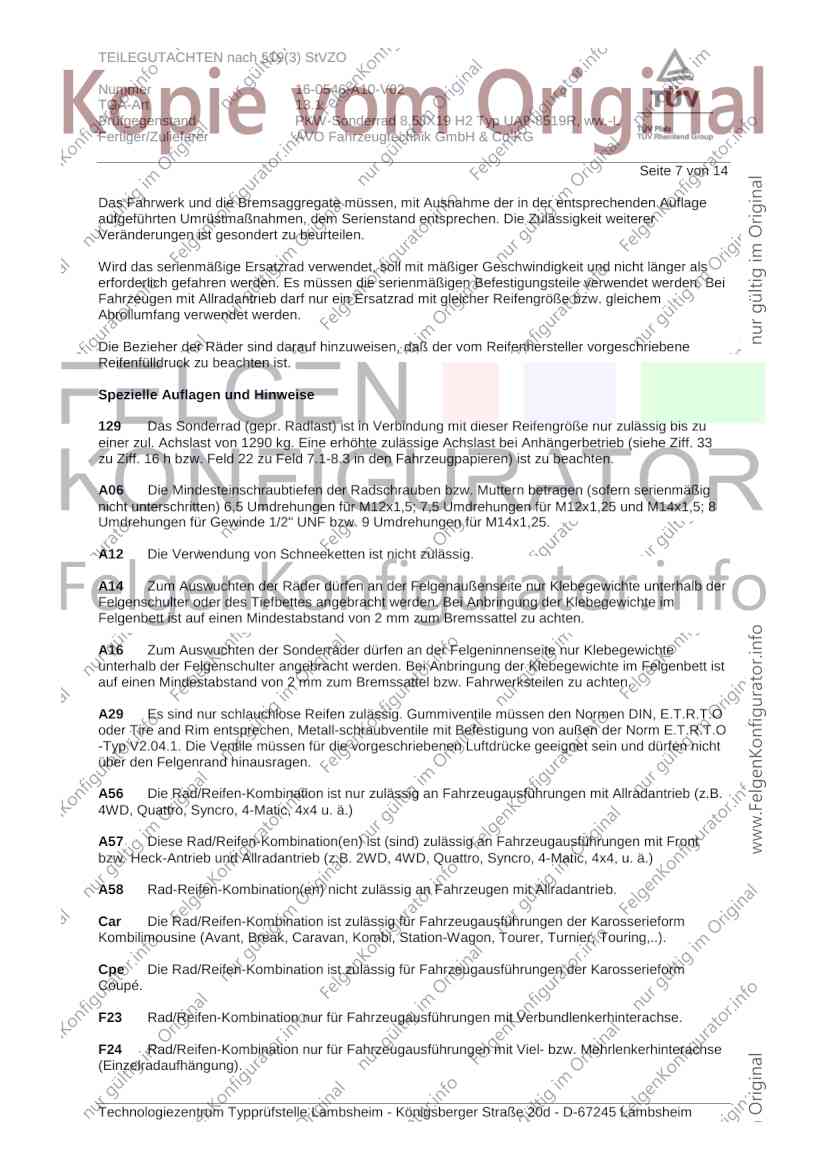

Seite 7 von 14
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A29 Es sind nur schlauchlose Reifen zulässig. Gummiventile müssen den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, Metall-schraubventile mit Befestigung von außen der Norm E.T.R.T.O
-Typ V2.04.1. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

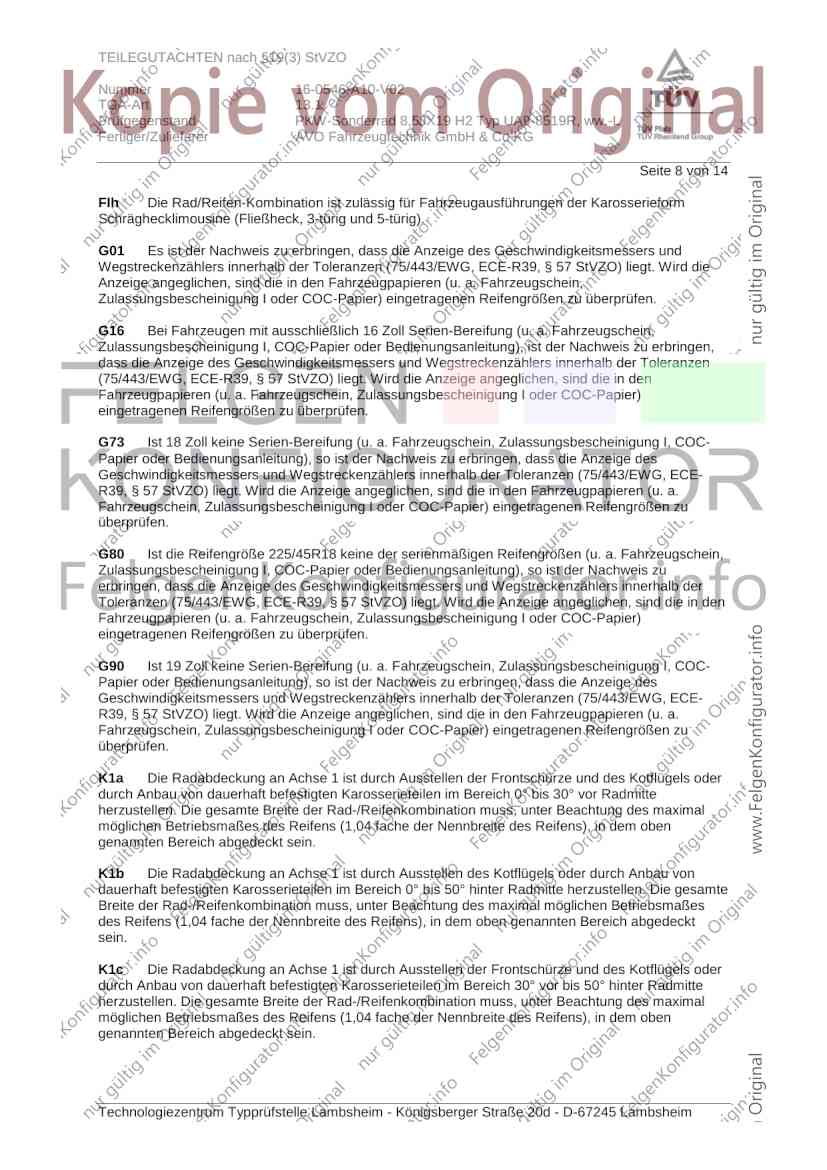

Seite 8 von 14
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

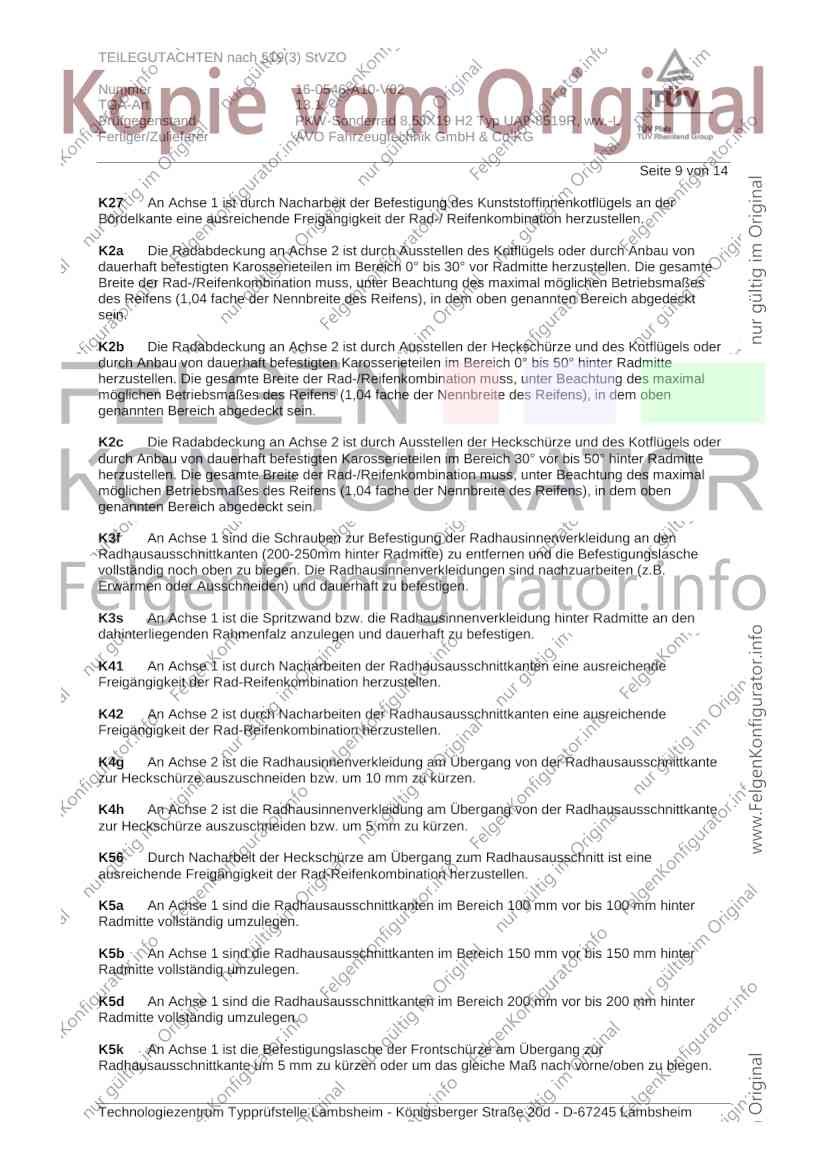

Seite 9 von 14
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

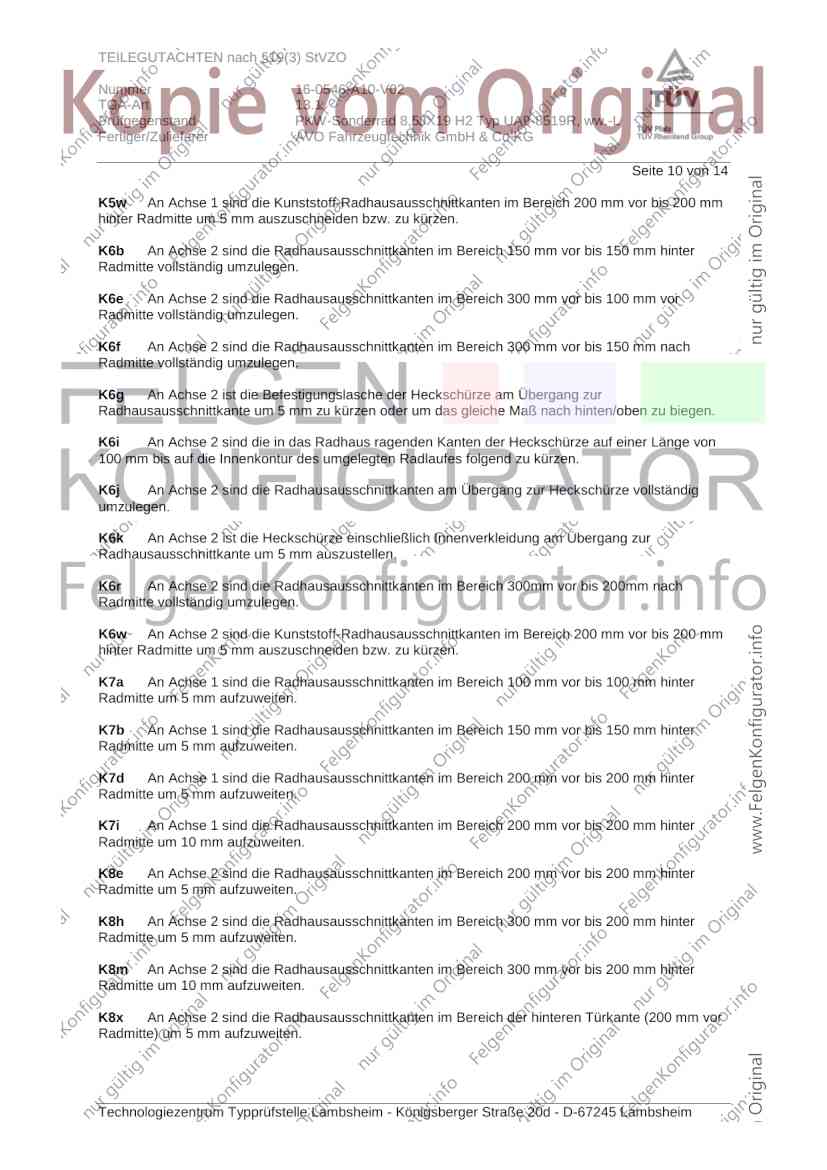

Seite 10 von 14
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

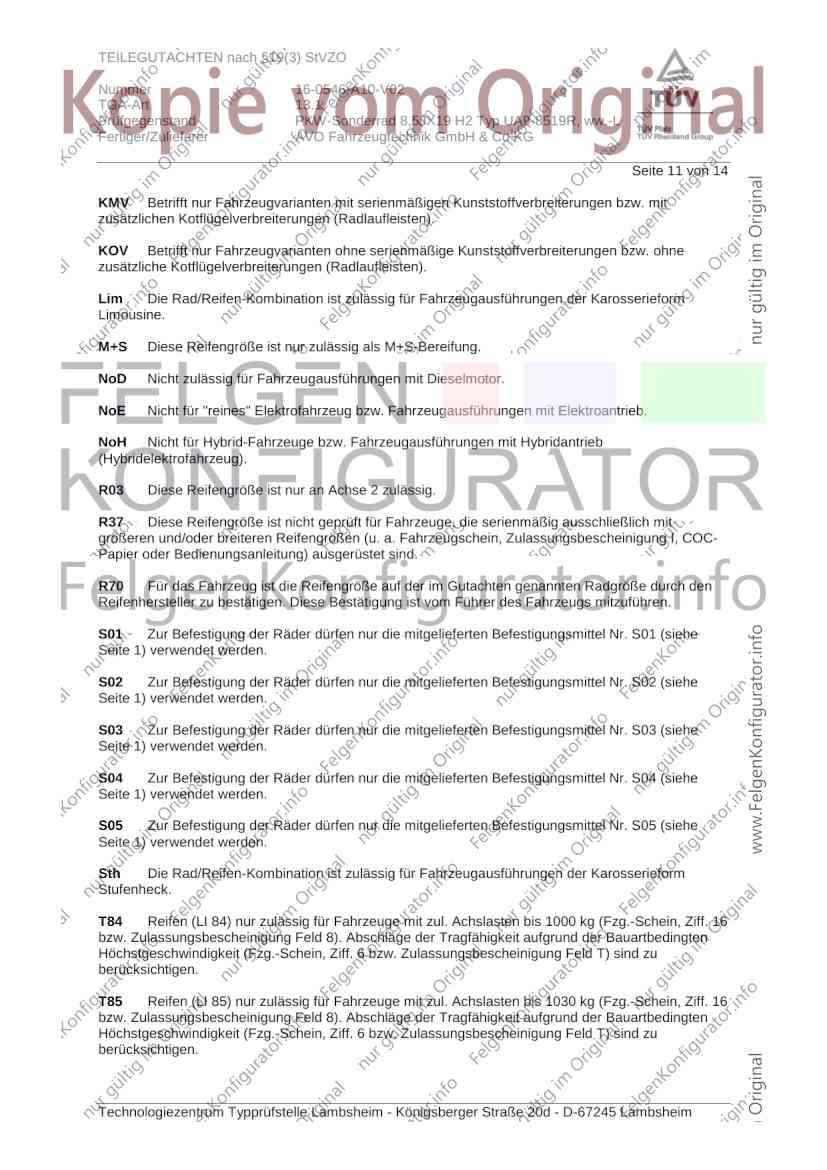

Seite 11 von 14
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

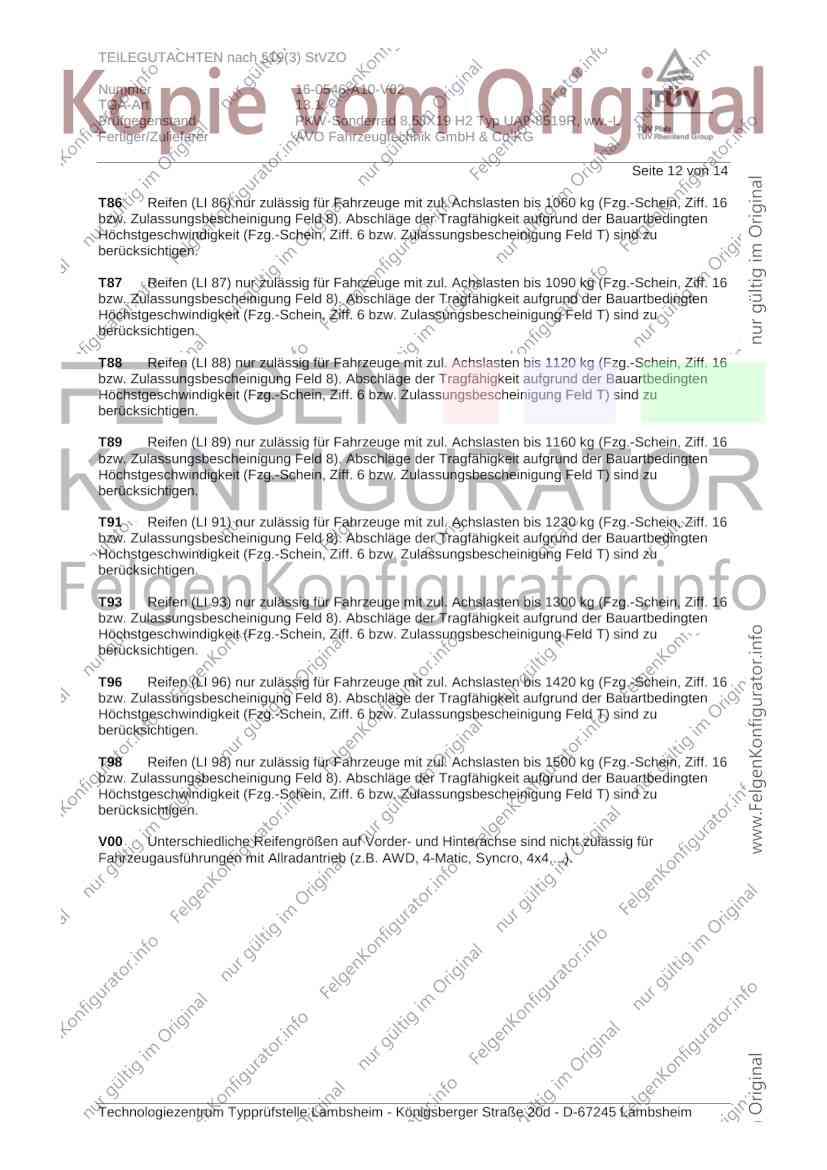

Seite 12 von 14
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

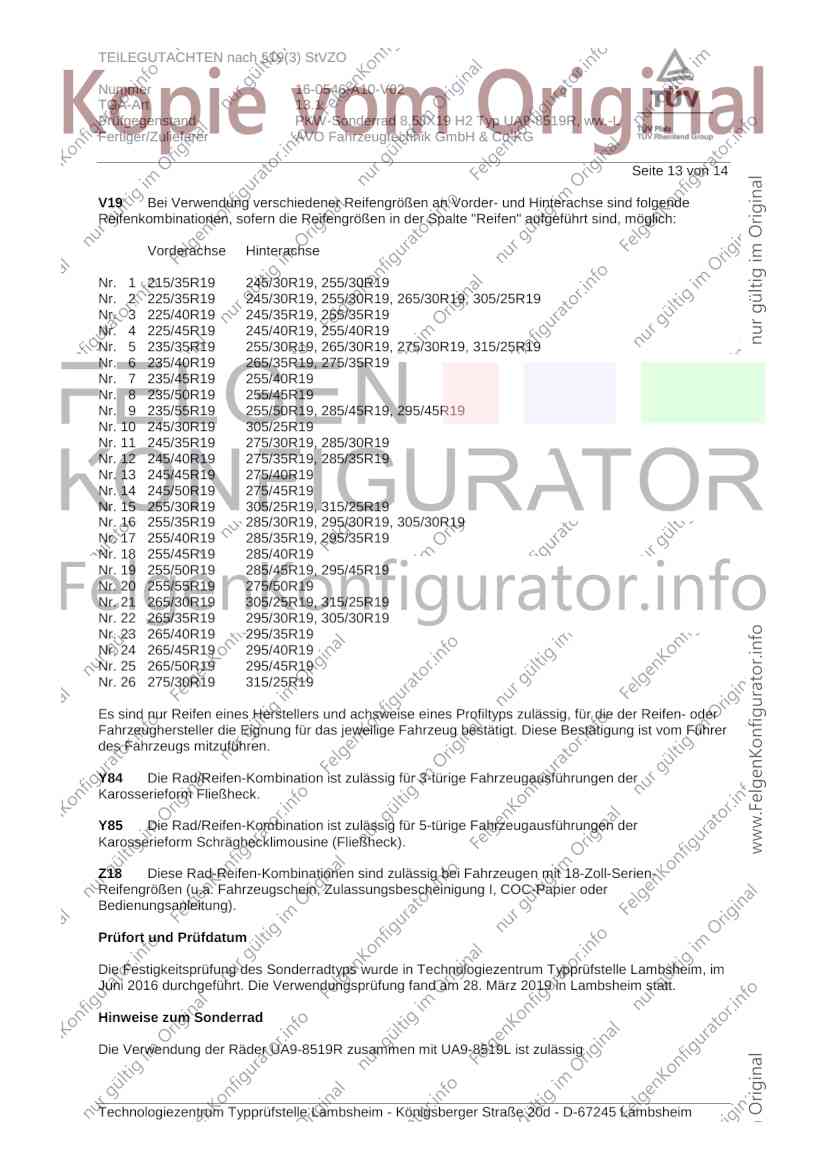

Seite 13 von 14
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim, im
Juni 2016 durchgeführt. Die Verwendungsprüfung fand am 28. März 2019 in Lambsheim statt.
Hinweise zum Sonderrad
Die Verwendung der Räder UA9-8519R zusammen mit UA9-8519L ist zulässig
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0546-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ UA9-8519R, ww.-L
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

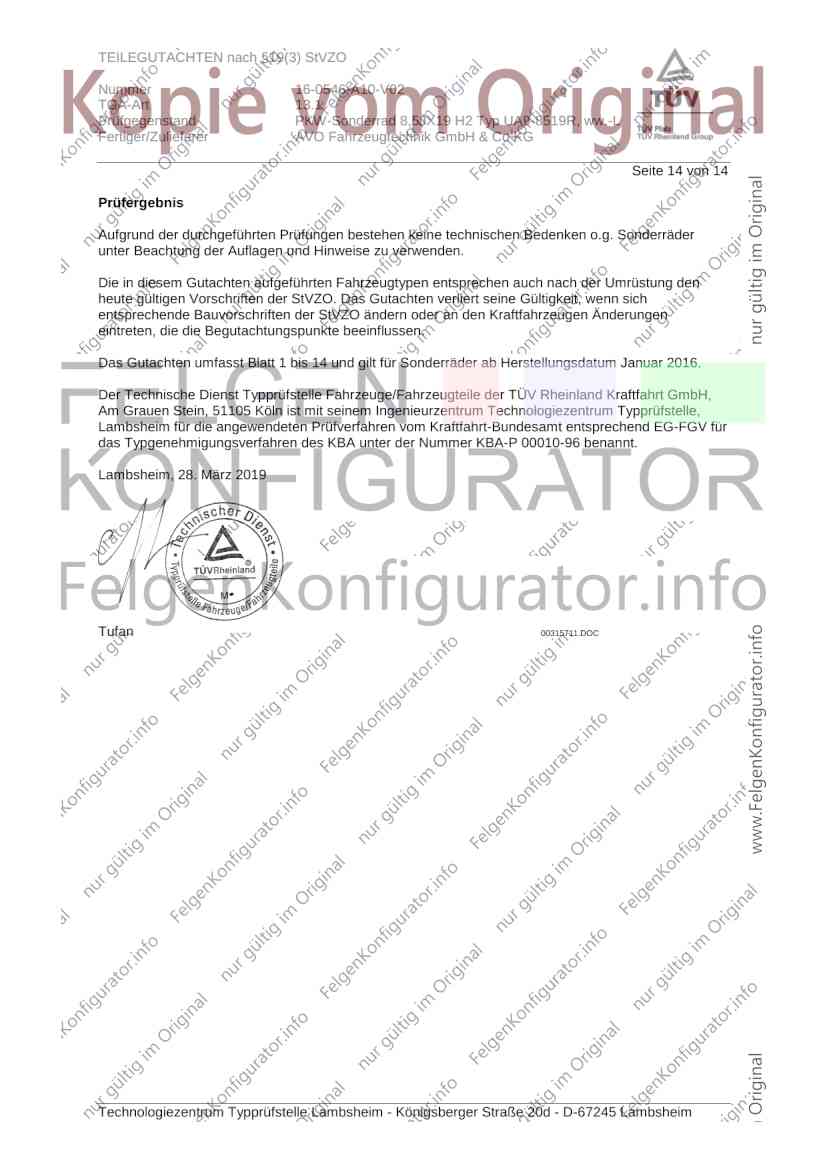

Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. März 2019
Tufan 00315711.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
