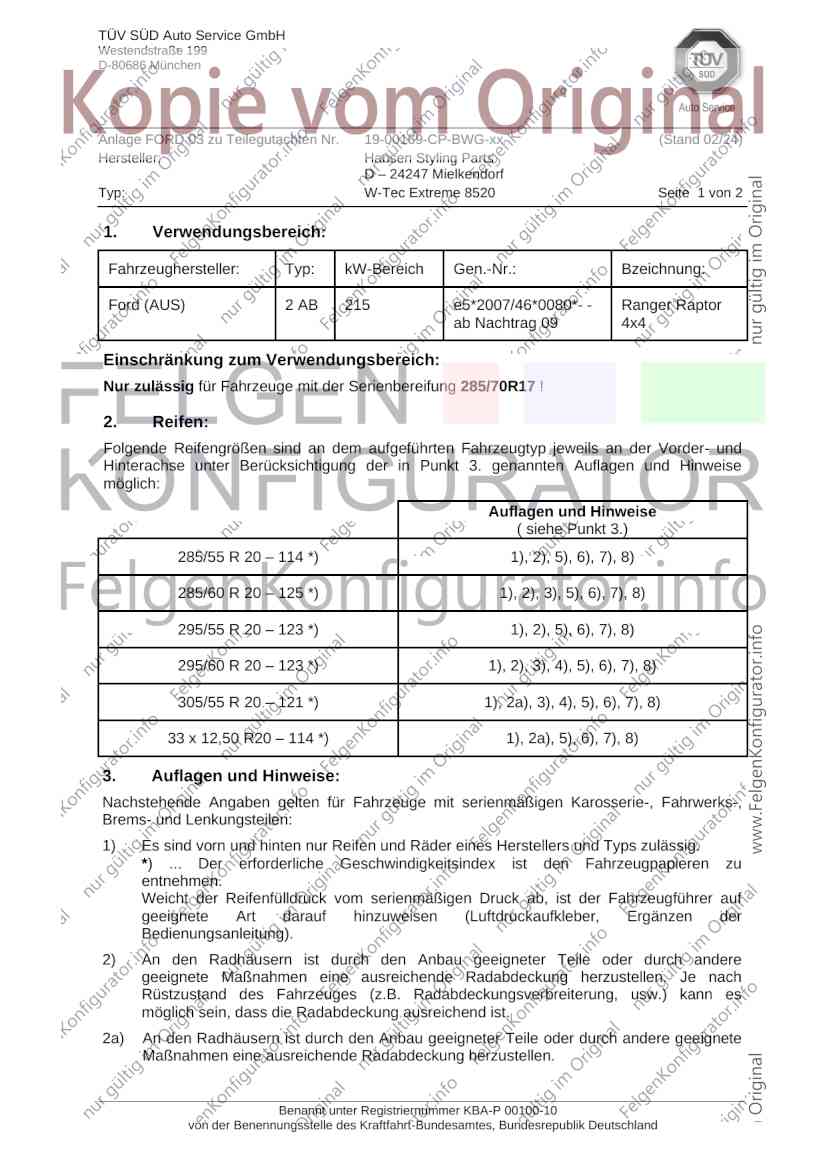

TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 03 zu Teilegutachten Nr. 19-00169-CP-BWG-xx (Stand 02/24)
Hersteller: Hansen Styling Parts
D – 24247 Mielkendorf
Typ: W-Tec Extreme 8520 Seite 1 von 2
1. Verwendungsbereich:
Fahrzeughersteller: Typ: kW-Bereich Gen.-Nr.: Bzeichnung:
Ford (AUS) 2 AB 215 e5*2007/46*0080*- - Ranger Raptor
ab Nachtrag 09 4x4
Einschränkung zum Verwendungsbereich:
Nur zulässig für Fahrzeuge mit der Serienbereifung 285/70R17 !
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt 3.)
285/55 R 20 – 114 *) 1), 2), 5), 6), 7), 8)
285/60 R 20 – 125 *) 1), 2), 3), 5), 6), 7), 8)
295/55 R 20 – 123 *) 1), 2), 5), 6), 7), 8)
295/60 R 20 – 123 *) 1), 2), 3), 4), 5), 6), 7), 8)
305/55 R 20 – 121 *) 1), 2a), 3), 4), 5), 6), 7), 8)
33 x 12,50 R20 – 114 *) 1), 2a), 5), 6), 7), 8)
3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen. Je nach
Rüstzustand des Fahrzeuges (z.B. Radabdeckungsverbreiterung, usw.) kann es
möglich sein, dass die Radabdeckung ausreichend ist.
2a) An den Radhäusern ist durch den Anbau geeigneter Teile oder durch andere geeignete
Maßnahmen eine ausreichende Radabdeckung herzustellen.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 03 zu Teilegutachten Nr. 19-00169-CP-BWG-xx (Stand 02/24)
Hersteller: Hansen Styling Parts
D – 24247 Mielkendorf
Typ: W-Tec Extreme 8520 Seite 2 von 2
Fortsetzung zu
3. Auflagen und Hinweise:
3) Wegen des veränderten Abrollumfangs gegenüber der serienmäßigen Bereifung ist eine
Überprüfung und ggf. Neueinstellung des Tachometers erforderlich. Wird eine
Neueinstellung vorgenommen, können die Serienreifen nur dann wahlweise verwendet
werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch vorschriftsmäßig ist.
4) Diese Rad-Reifenkombination ist wahlweise zulässig in Verbindung mit der Höherlegung
der Fa. Eibach; Teilegutachten TU-026656-A0-024 (157 kW) bzw. TU-026877-A0-024
(215 kW) des TÜV Nord Mobilität. Diese Teilegutachten sind Bestandteil der Abnahme.
5) Die Verwendung von Schneeketten ist nicht zulässig.
6) Bei Fahrzeugen mit Reifendruckkontrollsystem (RDK) werden die Radsensoren in
den Sonderrädern gemäß Herstelleranweisung montiert. Nach der Radmontage muß
das System gemäß Herstellerangabe neu initialisiert werden.
7) Diese Rad-Reifenkombination ist nur zulässig in Verbindung mit Distanzringen an der
Hinterachse der Fa. SCC Fahrzeugtechnik GmbH, Typ: 10342. Teilegutachten Nr.
21-TAFT-0046/SFLO des TÜV Austria. Dieses Teilegutachten ist Bestandteil der
Abnahme.
8) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf., Kennzeichnung Rad Kennzeichnung Loch- Mitten Ein- zul. zul. Gültig
Zentrierring kreis loch preß Rad Abroll- ab
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
W-TEC Extreme 20x8.5 ohne 139,7/6 93,1 40 1000 2510 07/19
Radbefestigung: Radmuttern M 12 x 1,5 mm, Kegelwinkel 60 Grad
Anzugsmoment: 110 Nm
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage Ford 03 hat nur Gültigkeit in Verbindung mit dem Gutachten
19-00169-CP-BWG-**
München, den 26. 02. 2024
Sachverständiger
Prüflabor ____________________________________
DIN EN ISO/IEC 17025 M.Eng. (FH) Daniel Morgen
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
