GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 1 von 10
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH12
Typ WH12-80019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 WH12-80019 W5 / Ø72,6xØ67,1 5/114,3/67,1 45 725 2115
Kennzeichnungen
KBA-Nummer 47970
Herstellerzeichen wheelworld
Radtyp und Ausführung WH12-80019
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 A02 A04 A05
B 84-110 235/45R19 A08 A09 A12
e2*2007/46*0117*.. 84-110 245/45R19 A14 A19 A57
S01
Ford Maverick /Esc. 91 255/45R19 A01 G15 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 245/45R19 X45 X67 A08 A09 A12
e4*98/14* 91-149 255/40R19 R70 X45 X67 A14 A19 B02
0043,0051*.., 91-149 255/45R19 X67 X68 S01
e13*2001/116*
0091,0093*..
Hyundai Sonata 100-184 225/40R19 T93 A02 A04 A05
NF 100-184 235/35R19 T91 A08 A09 A12
e11*2001/116*0241*. A14 A19 Lim
S01
Hyundai i30 /-cw 66-105 225/35R19 K1c K27 K2a K2b K41 K56 T84 T88 A01 A02 A04
FD, FDH 66-105 235/35R19 G01 K1c K27 K2c K41 K42 K46 K56 A05 A08 A09
e11*2001/116*0313*. A12 A14 A19
e11*2001/116*0343*. Car Flh S01
e11*2007/46*0225*..
Hyundai i30 /-cw 66-99 225/35R19 Car Cpe Flh K2b K6g T84 T88 A01 A02 A04
GDH A05 A08 A09
e11*2007/46*0337*..; A12 A14 A19
e11*2007/46*0338*.. A58 S01
Hyundai i40 /-cw 85-131 225/40R19 T93 A02 A04 A05
VF 85-131 235/35R19 T91 A08 A09 A12
e4*2007/46*0263*..; 85-131 245/35R19 A01 K5d K5k K7a T93 A14 A19 A58
e4*2007/46*0264*.. Car Lim S01
Hyundai ix20 57-94 225/35R19 K1c K2b T88 A01 A02 A04
JC A05 A08 A09
e4*2007/46*0207*..; A12 A14 A19
e4*2007/46*0223*.. A58 Flh S01
Hyundai ix35 85-135 225/45R19 A02 A04 A05
EL, ELH, LM 85-135 235/45R19 A08 A09 A12
e11*2007/46*0104*..; 85-135 245/45R19 A01 K1b A14 A19 A57
e11*2007/46*0192*..; S01
e11*2007/46*0128*..
Kia Opirus 137-149 245/40R19 T98 A02 A04 A05
LD A08 A09 A12
e4*2001/116*0075 A14 A19 Lim
*00-02 S01
Kia Optima Hybrid 110 225/40R19 A02 A04 A05
TFE A08 A09 A12
e4*KS07/46*0009*.. A14 A19 A58
Lim S01
Kia Optima Spirit 100, 121 225/40R19 A02 A04 A05
TF A08 A09 A12
e4*2007/46*0255*.. A14 A19 A58
BK1 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul 85-103 225/35R19 K1a K1b K2b K5b K6g T88 A01 A02 A04
AM 85-103 225/40R19 G73 K1a K1b K2b K5b K6g K7i A05 A08 A09
e4*2001/116*0139*..; A12 A14 A19
e4*2007/46*0133*.. A58 S01
Kia Venga 55-94 225/35R19 K1c K2b T88 A01 A02 A04
YN, -/S, -/G A05 A08 A09
e4*2007/46*0130*..; A12 A14 A19
e4*2007/46*0131*..; A58 Flh S01
e4*2007/46*0261*..;
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 225/35R19 Car K1c K2b K41 K56 T84 T88 A01 A02 A04
ED 66-106 235/35R19 Car G01 K1c K2b K41 K46 K56 A05 A08 A09
e4*2001/116*0121*.; A12 A14 A19
e4*2007/46*0132*.. Cpe Flh S01
- pro_cee'd /-SW
Kia cee'd /-SW 66-99 225/35R19 Car Flh K1a K1b K2b K3f K6g T84 A01 A02 A04
JD T88 A05 A08 A09
e4*2007/46*0496*..; A12 A14 A19
e4*2007/46*0497*.. A58 S01
Mazda 3 62-191 225/35R19 K1c K25 K2b K42 K46 T84 T88 A01 A02 A04
BK A05 A08 A09
e1*2001/116*0234*.. A12 A14 A19
B02 Flh Lim
S01
Mazda 3 77-111,191 225/35R19 K1c K6f K6k T84 T88 A01 A02 A04
BL A05 A08 A09
e11*2001/116*0262*. A12 A14 A19
Flh Sth S01
Mazda 6 122,191 235/35R19 K1c K2c K41 K42 K56 T91 Z18 A01 A02 A04
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2b K42 T84 T88 A05 A08 A09
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K42 K56 T91 A12 A14 A19
e11*2001/116*0203*. Car Flh Lim
S01
Mazda 6 88-125 225/35R19 K1c K2b K42 NoD T84 T88 A01 A02 A04
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A05 A08 A09
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 A12 A14 A19
0448*00-13 A58 Car Flh
Lim S01
Mazda 6 107-141 225/40R19 A39 A02 A04 A05
GJ, GH 107-141 225/45R19 A39 A08 A09 A14
e1*2007/46*1001*.. 107-141 235/40R19 A12 A19 A58 Car
e1*2001/116* 107-141 245/40R19 A12 Lim V19 S02
0448*14-..
- ab Modell 2013
Mazda CX-5 110-129 225/55R19 A33 A02 A04 A05
KE, GH 110-129 235/50R19 A12 A08 A09 A14
e13*2007/46*1247*..; 110-129 235/55R19 A01 A12 G01 A19 S02
e1*2001/116* 110-129 245/45R19
0448*14-.. 110-129 245/50R19 A12
110-129 255/45R19 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

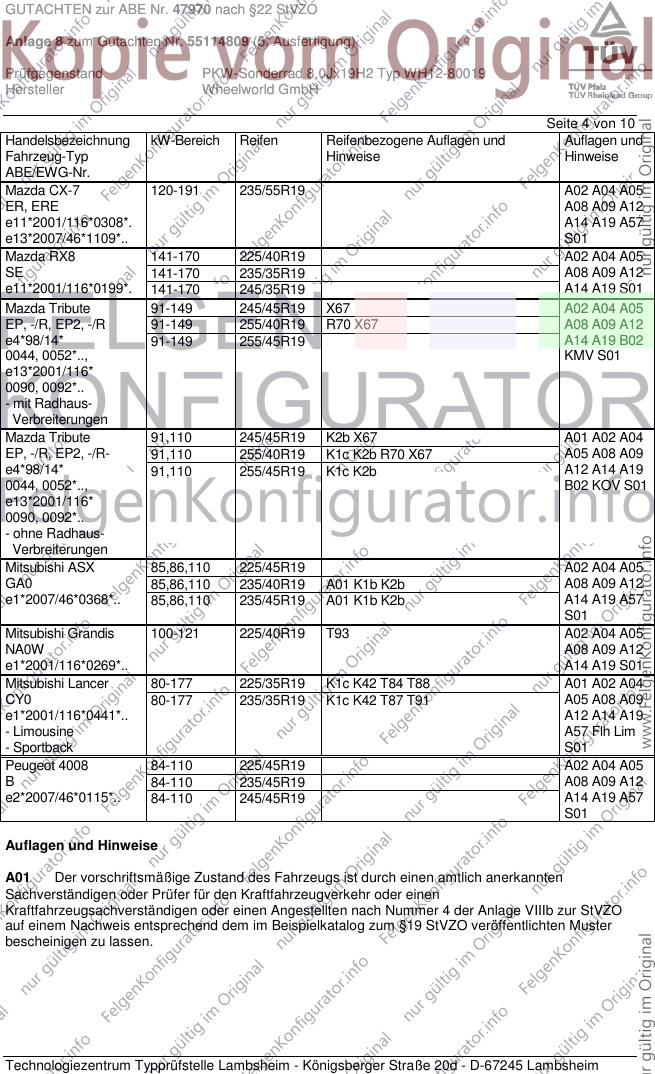

GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-7 120-191 235/55R19 A02 A04 A05
ER, ERE A08 A09 A12
e11*2001/116*0308*. A14 A19 A57
e13*2007/46*1109*.. S01
Mazda RX8 141-170 225/40R19 A02 A04 A05
SE 141-170 235/35R19 A08 A09 A12
e11*2001/116*0199*. 141-170 245/35R19 A14 A19 S01
Mazda Tribute 91-149 245/45R19 X67 A02 A04 A05
EP, -/R, EP2, -/R 91-149 255/40R19 R70 X67 A08 A09 A12
e4*98/14* 91-149 255/45R19 A14 A19 B02
0044, 0052*.., KMV S01
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 245/45R19 K2b X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 255/40R19 K1c K2b R70 X67 A05 A08 A09
e4*98/14* 91,110 255/45R19 K1c K2b A12 A14 A19
0044, 0052*.., B02 KOV S01
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/45R19 A02 A04 A05
GA0 85,86,110 235/40R19 A01 K1b K2b A08 A09 A12
e1*2007/46*0368*.. 85,86,110 235/45R19 A01 K1b K2b A14 A19 A57
S01
Mitsubishi Grandis 100-121 225/40R19 T93 A02 A04 A05
NA0W A08 A09 A12
e1*2001/116*0269*.. A14 A19 S01
Mitsubishi Lancer 80-177 225/35R19 K1c K42 T84 T88 A01 A02 A04
CY0 80-177 235/35R19 K1c K42 T87 T91 A05 A08 A09
e1*2001/116*0441*.. A12 A14 A19
- Limousine A57 Flh Lim
- Sportback S01
Peugeot 4008 84-110 225/45R19 A02 A04 A05
B 84-110 235/45R19 A08 A09 A12
e2*2007/46*0115*.. 84-110 245/45R19 A14 A19 A57
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 6 von 10
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 7 von 10
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 8 von 10
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 9 von 10

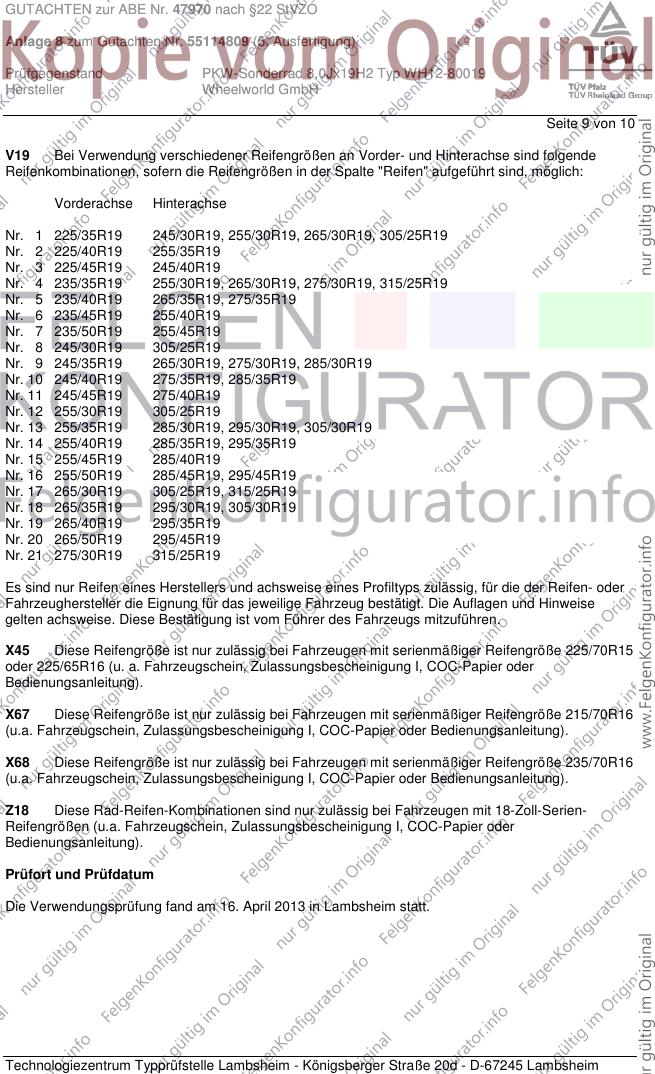

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. April 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. April 2013
Schmidt 00193871.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
