ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47970*08
Gerät: Sonderräder für Personenkraftwagen
8,0 J x 19 H2
Typ: WH12-80019
Inhaber der ABE Wheelworld GmbH
und Hersteller: DE - 38871 Ilsenburg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47970*08
Die ABE-Nr. 47970 erstreckt sich nunmehr auf die Sonderräder 8,0 J x 19 H2 , Typ
WH12-80019, in den Ausführungen wie im Nachtragsgutachten Nr.
55114809 (10. Ausfertigung) vom 12.08.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
5, 9, (3. Ausfertigung)
6, (4. Ausfertigung)
4, 8, (6. Ausfertigung)
3, (7. Ausfertigung)
1, 2, (8. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 12.08.2014
festgehaltenen Angaben.
Flensburg, 29.08.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55114809 (10. Ausfertigung), zur Genehmigung vorgelegt am:
15.08.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47970*08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 1 von 11
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH12
Typ WH12-80019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 WH12-80019 W5 / Ø72,6xØ67,1 5/114,3/67,1 45 725 2115
Kennzeichnungen
KBA-Nummer 47970
Herstellerzeichen wheelworld
Radtyp und Ausführung WH12-80019
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A05 A08 A09
e2*2007/46*0117*.. 84-110 245/45R19 A12 A14 A19
A57 S01
Ford Maverick /Esc. 91 255/45R19 A01 G15 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91-149 245/45R19 X45 X67 A05 A08 A09
e4*98/14* 91-149 255/40R19 R70 X45 X67 A12 A14 A19
0043,0051*.., 91-149 255/45R19 X67 X68 B02 S01
e13*2001/116*
0091,0093*..
Hyundai Sonata 100-184 225/40R19 T93 0A1 A02 A04
NF 100-184 235/35R19 T91 A05 A08 A09
e11*2001/116*0241*. A12 A14 A19
Lim S01
Hyundai i30 /-cw 66-105 225/35R19 K1c K27 K2a K2b K41 K56 T84 T88 0A1 A01 A02
FD, FDH 66-105 235/35R19 G01 K1c K27 K2c K41 K42 K46 K56 A04 A05 A08
e11*2001/116*0313*. A09 A12 A14
e11*2001/116*0343*. A19 Car Flh
e11*2007/46*0225*.. S01
Hyundai i30 /-cw 66-99 225/35R19 Car Cpe Flh K2b K6g T84 T88 0A1 A01 A02
GDH A04 A05 A08
e11*2007/46*0337*..; A09 A12 A14
e11*2007/46*0338*.. A19 A58 S01
Hyundai i40 /-cw 85-131 225/40R19 T93 0A1 A02 A04
VF 85-131 235/35R19 T91 A05 A08 A09
e4*2007/46*0263*..; 85-131 245/35R19 A01 K5d K5k K7a T93 A12 A14 A19
e4*2007/46*0264*.. A58 Car Lim
S01
Hyundai ix20 57-94 225/35R19 K1c K2b T88 0A1 A01 A02
JC A04 A05 A08
e4*2007/46*0207*..; A09 A12 A14
e4*2007/46*0223*.. A19 A58 Flh
S01
Hyundai ix35 85-135 225/45R19 0A1 A02 A04
EL, ELH, LM 85-135 235/45R19 A05 A08 A09
e11*2007/46* 85-135 245/45R19 A01 K1b A12 A14 A19
0104*00-03; A57 S01
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/45R19 0A1 A02 A04
ELH, LM 85-135 235/45R19 A05 A08 A09
e11*2007/46* 85-135 245/45R19 A01 K1a K1b K2b A12 A14 A19
0128*07-.. A57 S01
0192*06-..
ab Facelift 2013
Kia Carens 85-122 225/40R19 G80 K2b K8h T93 0A1 A01 A02
RP 85-122 235/35R19 G80 K1a K1b K2b K6g K8h T91 A04 A05 A08
e4*2007/46*0633*.. A09 A12 A14
A19 A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Opirus 137-149 245/40R19 T98 0A1 A02 A04
LD A05 A08 A09
e4*2001/116*0075 A12 A14 A19
*00-02 Lim S01
Kia Optima Hybrid 110 225/40R19 0A1 A02 A04
TFE A05 A08 A09
e4*KS07/46*0009*.. A12 A14 A19
A58 Lim S01
Kia Optima Spirit 100, 121 225/40R19 0A1 A02 A04
TF A05 A08 A09
e4*2007/46*0255*.. A12 A14 A19
A58 BK1 Lim
S01
Kia Soul 85-103 225/35R19 K1a K1b K2b K5b K6g T88 0A1 A01 A02
AM 85-103 225/40R19 G73 K1a K1b K2b K5b K6g K7i A04 A05 A08
e4*2001/116*0139*..; A09 A12 A14
e4*2007/46*0133*.. A19 A58 S01
Kia Soul 91-113 225/40R19 A01 G16 0A1 A02 A04
PS 91-113 225/40R19 Z17 Z18 A05 A08 A09
e4*2007/46*0825*.. 91-113 235/35R19 A01 K2b K6w K8e A12 A14 A19
- mit Radhaus- 91-113 235/40R19 A01 G16 K2b K6w K8e A58 KMV S01
Verbreiterungen 91-113 245/35R19 A01 K2b K5b K5w K6w K8e
Kia Soul 91-113 225/40R19 G16 K1a K2b 0A1 A01 A02
PS 91-113 235/35R19 K1c K2c K8e A04 A05 A08
e4*2007/46*0825*.. 91-113 235/40R19 G16 K1c K2c K8e A09 A12 A14
- ohne Radhaus- 91-113 245/35R19 K1c K2c K5b K8e A19 A58 KOV
Verbreiterungen S01
Kia Sportage 85-135 225/45R19 0A1 A02 A04
SLS, SL 85-135 235/45R19 A05 A08 A09
e11*2007/46* 85-135 245/45R19 A12 A14 A19
0136*10-.., 0166*06-.. A57 S01
ab Facelift 2014
Kia Venga 55-94 225/35R19 K1c K2b T88 0A1 A01 A02
YN, -/S, -/G A04 A05 A08
e4*2007/46*0130*..; A09 A12 A14
e4*2007/46*0131*..; A19 A58 Flh
e4*2007/46*0261*..; S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 225/35R19 Car K1c K2b K41 K56 T84 T88 0A1 A01 A02
ED 66-106 235/35R19 Car G01 K1c K2b K41 K46 K56 A04 A05 A08
e4*2001/116*0121*.; A09 A12 A14
e4*2007/46*0132*.. A19 Cpe Flh
- pro_cee'd /-SW S01
Kia cee'd /-SW 66-150 225/35R19 Car K1a K1b K2b K3f K6g T84 T88 0A1 A01 A02
JD Y85 A04 A05 A08
e4*2007/46*0496*..; A09 A12 A14
e4*2007/46*0497*.. A19 A58 VoM
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

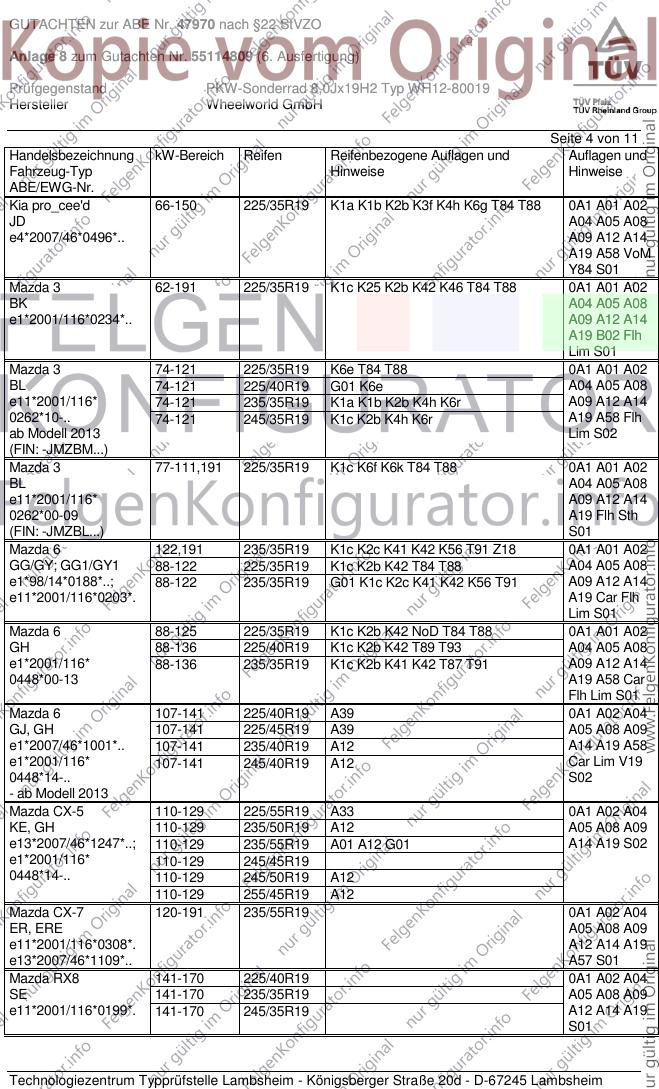

GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia pro_cee'd 66-150 225/35R19 K1a K1b K2b K3f K4h K6g T84 T88 0A1 A01 A02
JD A04 A05 A08
e4*2007/46*0496*.. A09 A12 A14
A19 A58 VoM
Y84 S01
Mazda 3 62-191 225/35R19 K1c K25 K2b K42 K46 T84 T88 0A1 A01 A02
BK A04 A05 A08
e1*2001/116*0234*.. A09 A12 A14
A19 B02 Flh
Lim S01
Mazda 3 74-121 225/35R19 K6e T84 T88 0A1 A01 A02
BL 74-121 225/40R19 G01 K6e A04 A05 A08
e11*2001/116* 74-121 235/35R19 K1a K1b K2b K4h K6r A09 A12 A14
0262*10-.. 74-121 245/35R19 K1c K2b K4h K6r A19 A58 Flh
ab Modell 2013 Lim S02
(FIN: -JMZBM...)
Mazda 3 77-111,191 225/35R19 K1c K6f K6k T84 T88 0A1 A01 A02
BL A04 A05 A08
e11*2001/116* A09 A12 A14
0262*00-09 A19 Flh Sth
(FIN: -JMZBL...) S01
Mazda 6 122,191 235/35R19 K1c K2c K41 K42 K56 T91 Z18 0A1 A01 A02
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2b K42 T84 T88 A04 A05 A08
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K42 K56 T91 A09 A12 A14
e11*2001/116*0203*. A19 Car Flh
Lim S01
Mazda 6 88-125 225/35R19 K1c K2b K42 NoD T84 T88 0A1 A01 A02
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A04 A05 A08
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 A09 A12 A14
0448*00-13 A19 A58 Car
Flh Lim S01
Mazda 6 107-141 225/40R19 A39 0A1 A02 A04
GJ, GH 107-141 225/45R19 A39 A05 A08 A09
e1*2007/46*1001*.. 107-141 235/40R19 A12 A14 A19 A58
e1*2001/116* 107-141 245/40R19 A12 Car Lim V19
0448*14-.. S02
- ab Modell 2013
Mazda CX-5 110-129 225/55R19 A33 0A1 A02 A04
KE, GH 110-129 235/50R19 A12 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/55R19 A01 A12 G01 A14 A19 S02
e1*2001/116* 110-129 245/45R19
0448*14-.. 110-129 245/50R19 A12
110-129 255/45R19 A12
Mazda CX-7 120-191 235/55R19 0A1 A02 A04
ER, ERE A05 A08 A09
e11*2001/116*0308*. A12 A14 A19
e13*2007/46*1109*.. A57 S01
Mazda RX8 141-170 225/40R19 0A1 A02 A04
SE 141-170 235/35R19 A05 A08 A09
e11*2001/116*0199*. 141-170 245/35R19 A12 A14 A19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 245/45R19 K2b X67 0A1 A01 A02
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2b R70 X67 A04 A05 A08
e4*98/14* 91,110 255/45R19 K1c K2b A09 A12 A14
0044, 0052*.., A19 B02 KOV
e13*2001/116* S01
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 X67 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 255/40R19 R70 X67 A05 A08 A09
e4*98/14* 91-149 255/45R19 A12 A14 A19
0044, 0052*.., B02 KMV S01
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/45R19 0A1 A02 A04
GA0 85,86,110 235/40R19 A01 K1b K2b A05 A08 A09
e1*2007/46*0368*.. 85,86,110 235/45R19 A01 K1b K2b A12 A14 A19
A57 S01
Mitsubishi Grandis 100-121 225/40R19 T93 0A1 A02 A04
NA0W A05 A08 A09
e1*2001/116*0269*.. A12 A14 A19
S01
Mitsubishi Lancer 80-177 225/35R19 K1c K42 T84 T88 0A1 A01 A02
CY0 80-177 235/35R19 K1c K42 T87 T91 A04 A05 A08
e1*2001/116*0441*.. A09 A12 A14
- Limousine A19 A57 Flh
- Sportback Lim S01
Peugeot 4008 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A05 A08 A09
e2*2007/46*0115*.. 84-110 245/45R19 A12 A14 A19
A57 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 7 von 11
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 8 von 11
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 9 von 11
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

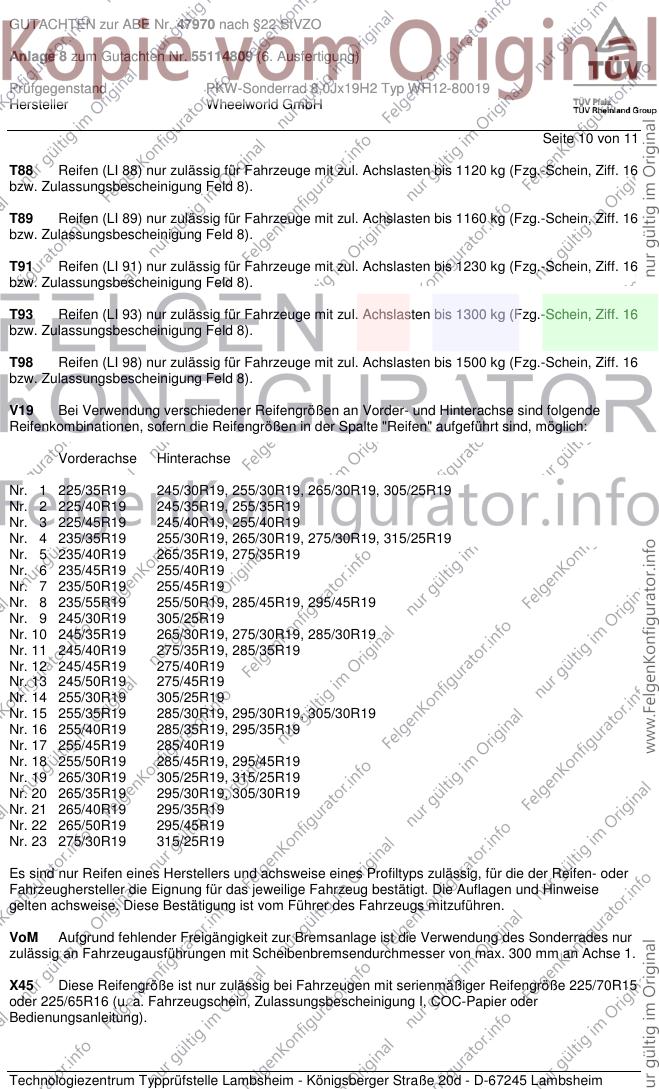

GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 10 von 11
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55114809 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 11 von 11
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. August 2014
Schmidt 00215648.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
