Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 47970, Erweiterung 10
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Nummer der Genehmigung: 47970 Erweiterung Nr.: 10
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Wheelworld GmbH
DE - 38871 Ilsenburg
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
WH12-80019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 47970 Erweiterung Nr.: 10
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 47970, Erweiterung 10
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
15.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55114809 (12. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 47970 Erweiterung Nr.: 10
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
10 - 15 1. Ausfertigung
9 5. Ausfertigung
4 8. Ausfertigung
3 9. Ausfertigung
1, 2 10. Ausfertigung
§ 22 47970, Erweiterung 10
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 47970 Erweiterung Nr.: 10
Approval No. Extension No.:
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine Fertigungsstätte kommt hinzu
a manufacturer plant is added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
§ 22 47970, Erweiterung 10
15. Datum: 03.04.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 47970 Erweiterung Nr.: 10
Approval No. Extension No.:
Ausgabedatum: 30.04.2010 letztes Änderungsdatum: 03.04.2018
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
WH12-80019 05.02.2010
WH12-80019 26.01.2017
§ 22 47970, Erweiterung 10
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55114809 (1. Ausfertigung) 22.02.2010
55114809 (2. Ausfertigung) 17.02.2011
55114809 (3. Ausfertigung) 20.09.2011
55114809 (4. Ausfertigung) 14.02.2012
55114809 (5. Ausfertigung) 31.07.2012
55114809 (6. Ausfertigung) 30.10.2012
55114809 (7. Ausfertigung) 01.02.2013
55114809 (9. Ausfertigung) 08.10.2013
55114809 (10. Ausfertigung) 12.08.2014
55114809 (11. Ausfertigung) 07.07.2016
55114809 (12. Ausfertigung) 15.03.2018
4. Beschreibung der Änderungen:
Description of the changes:
siehe Punkt 13. der Allgemeinen Betriebserlaubnis
see point 13. of the National Type Approval
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 47970, Erweiterung 10
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 47970
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
§ 22 47970, Erweiterung 10
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

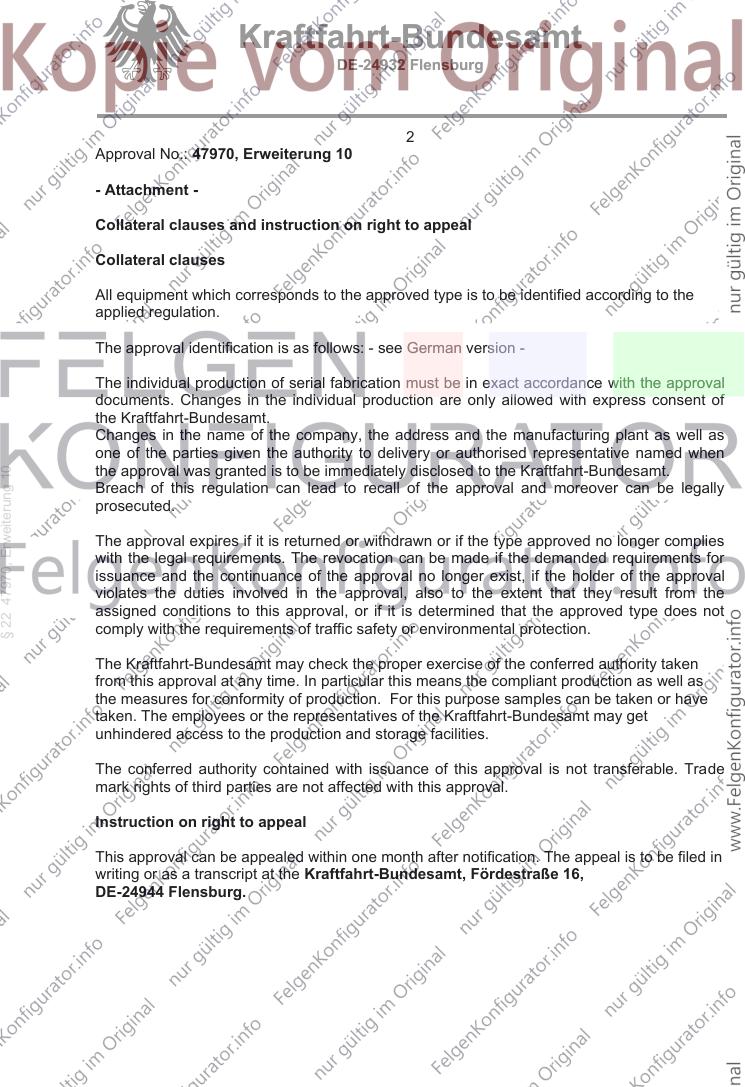

Approval No.: 47970, Erweiterung 10
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
§ 22 47970, Erweiterung 10
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 1 von 16
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH12
Typ WH12-80019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- tiefe last (mm)
(mm)/ (mm) (kg)
Mittenloch-ø
(mm)
W5 EMR WH12-80019 W5 EMR / Ø72,6xØ67,1 5/114,3/67,1 45 725 2115
W5 MSD WH12-80019 W5 MSD / Ø72,6xØ67,1
§ 22 47970, Erweiterung 10
Kennzeichnungen
KBA-Nummer 47970
Herstellerzeichen wheelworld
Radtyp und Ausführung WH12-80019
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 A12 A14 A19
B 84-110 235/45R19 A57 S02
e2*2007/46*0117*.. 84-110 245/45R19
Ford Maverick /Esc. 91 255/45R19 A01 G15 A12 A14 A19
1EZ, -/R; 1N2, -/R 91-149 245/45R19 X45 X67 B02 S05
e4*98/14* 91-149 255/40R19 R70 X45 X67
0043,0051*.., 91-149 255/45R19 X67 X68
e13*2001/116*
0091,0093*..
Hyundai Coupe 77-123 215/35R19 T85 A12 A14 A19
GK S02
e11*98/14*0186*..
Hyundai Ioniq Elektro 25 (88) 225/35R19 K1c K2a K2b K3f K8h T88 A01 A12 A14
AE A19 A58 Flh
e4*2007/46*1157*.. S04
§ 22 47970, Erweiterung 10
(28 kWh-Batterie)
Hyundai Ioniq Hybrid 77 215/35R19 K1a K2b K3f K8h T85 A01 A12 A14
AE 77 225/35R19 K1c K2a K2b K3f K8h T88 A19 A58 Flh
e4*2007/46*1157*.. NoE S04
Hyundai Ioniq Plug-in 77 215/35R19 K1a K2b K3f K8h T85 A01 A12 A14
Hybrid 77 225/35R19 K1c K2a K2b K3f K8h T88 A19 A58 Flh
AE NoE S04
e4*2007/46*1157*..
Hyundai Kona 88 225/40R19 A12 A14 A19
OS 88 235/35R19 A01 K2b A58 F23 S04
e4*2007/46*1259*.. 88 235/40R19 A01 K2b K3s
- Frontantrieb 88 245/35R19 A01 K1c K2a K2b K6w
Hyundai Kona 4WD 130 225/40R19 A12 A14 A19
OS 130 235/35R19 A56 F24 S04
e4*2007/46*1259*.. 130 235/40R19 A01 K3s
130 245/35R19 A01 K1c K2b K6w
Hyundai Sonata 100-184 225/40R19 T93 A12 A14 A19
NF 100-184 235/35R19 T91 Lim S02
e11*2001/116*0241*.
Hyundai Tucson 114-136 225/45R19 A31 T96 A14 A19 A57
TL 114-136 235/45R19 A01 A12 K1a K2b S02
e11*2007/46*2711*.. 114-136 245/45R19 A01 A12 K1c K2b
114-136 255/45R19 A01 A12 K1c K2c
Hyundai Tucson 85-136 225/45R19 A31 T96 A14 A19 A57
TLE, TLE-HME 85-136 235/45R19 A01 A12 K1a K2b S02
e11*2007/46*2724*..; 85-136 245/45R19 A01 A12 K1c K2b
e13*2007/46*1612*.. 85-136 255/45R19 A01 A12 K1c K2c
Hyundai Veloster 97,103,137 215/35R19 K8h T85 A01 A12 A14
FS A19 A58 Cpe
e11*2007/46* S02
0194*00-10

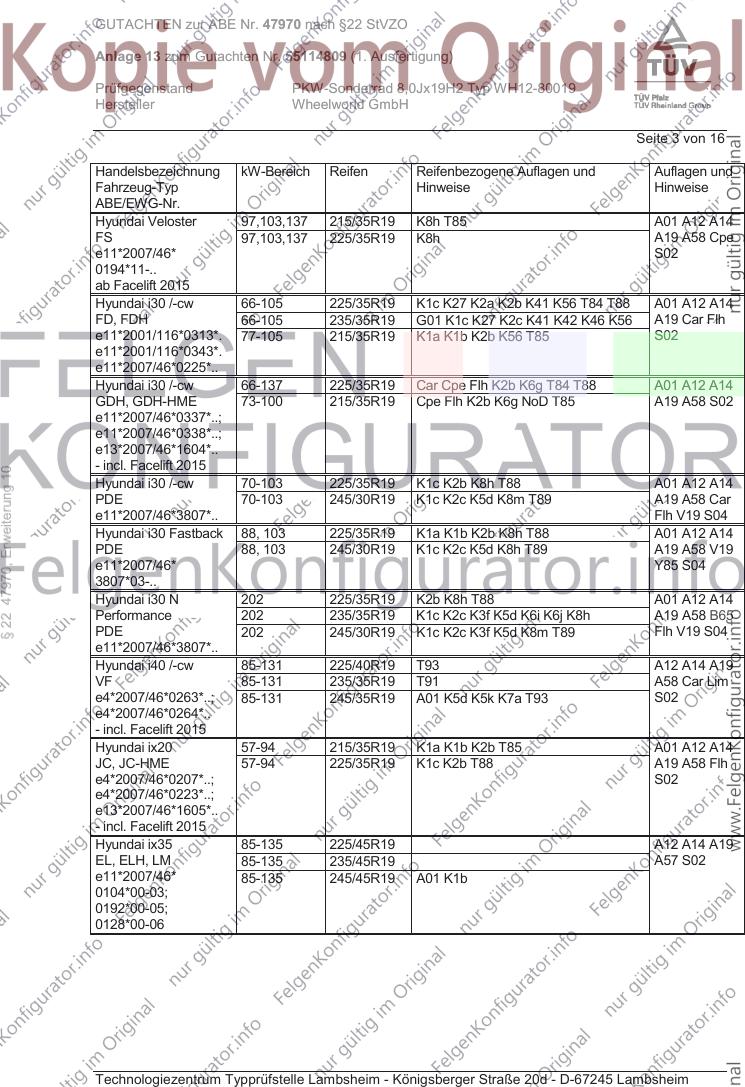

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Veloster 97,103,137 215/35R19 K8h T85 A01 A12 A14
FS 97,103,137 225/35R19 K8h A19 A58 Cpe
e11*2007/46* S02
0194*11-..
ab Facelift 2015
Hyundai i30 /-cw 66-105 225/35R19 K1c K27 K2a K2b K41 K56 T84 T88 A01 A12 A14
FD, FDH 66-105 235/35R19 G01 K1c K27 K2c K41 K42 K46 K56 A19 Car Flh
e11*2001/116*0313*. 77-105 215/35R19 K1a K1b K2b K56 T85 S02
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-137 225/35R19 Car Cpe Flh K2b K6g T84 T88 A01 A12 A14
GDH, GDH-HME 73-100 215/35R19 Cpe Flh K2b K6g NoD T85 A19 A58 S02
e11*2007/46*0337*..;
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
§ 22 47970, Erweiterung 10
Hyundai i30 /-cw 70-103 225/35R19 K1c K2b K8h T88 A01 A12 A14
PDE 70-103 245/30R19 K1c K2c K5d K8m T89 A19 A58 Car
e11*2007/46*3807*.. Flh V19 S04
Hyundai i30 Fastback 88, 103 225/35R19 K1a K1b K2b K8h T88 A01 A12 A14
PDE 88, 103 245/30R19 K1c K2c K5d K8h T89 A19 A58 V19
e11*2007/46* Y85 S04
3807*03-..
Hyundai i30 N 202 225/35R19 K2b K8h T88 A01 A12 A14
Performance 202 235/35R19 K1c K2c K3f K5d K6i K6j K8h A19 A58 B65
PDE 202 245/30R19 K1c K2c K3f K5d K8m T89 Flh V19 S04
e11*2007/46*3807*..
Hyundai i40 /-cw 85-131 225/40R19 T93 A12 A14 A19
VF 85-131 235/35R19 T91 A58 Car Lim
e4*2007/46*0263*..; 85-131 245/35R19 A01 K5d K5k K7a T93 S02
e4*2007/46*0264*..
- incl. Facelift 2015
Hyundai ix20 57-94 215/35R19 K1a K1b K2b T85 A01 A12 A14
JC, JC-HME 57-94 225/35R19 K1c K2b T88 A19 A58 Flh
e4*2007/46*0207*..; S02
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 225/45R19 A12 A14 A19
EL, ELH, LM 85-135 235/45R19 A57 S02
e11*2007/46* 85-135 245/45R19 A01 K1b
0104*00-03;
0192*00-05;
0128*00-06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/45R19 A12 A14 A19
ELH, LM 85-135 235/45R19 A57 S02
e11*2007/46* 85-135 245/45R19 A01 K1a K1b K2b
0128*07-..
0192*06-..
ab Facelift 2013
Hyundai ix35 Fuelcell 100 225/45R19 A12 A14 A19
LMFC A58 F23 S02
e9*KS07/49*0071*..
Kia Carens 85-122 225/40R19 G80 K2b K8h T93 A01 A12 A14
RP 85-122 235/35R19 G80 K1a K1b K2b K6g K8h T91 A19 A58 S02
e4*2007/46*0633*..
Kia Niro Hybrid 77,2 225/35R19 T88 A12 A14 A19
DE 77,2 225/40R19 A01 K3s A58 S04
e4*2007/46*1139*.. 77,2 235/35R19 A01 K6w K8e
Kia Niro Plug-In Hybrid 77,2 225/35R19 T88 A12 A14 A19
§ 22 47970, Erweiterung 10
DE 77,2 225/40R19 A01 K3s A58 S04
e4*2007/46*1139*..
Kia Opirus 137-149 245/40R19 T98 A12 A14 A19
LD Lim S02
e4*2001/116*0075
*00-02
Kia Optima 99-126 225/40R19 A12 A14 A19
JF 99-180 235/40R19 A01 K1a K2b A58 Car Lim
e4*2007/46*1018*.. 99-180 245/35R19 A01 K1c K2a K2b NoH S02
99-180 245/40R19 A01 K1c K2a K2b
Kia Optima Hybrid 115 225/40R19 A12 A14 A19
JF 115 235/40R19 A01 K1a K2b A58 Lim S02
e4*2007/46*1018*..
Kia Optima Hybrid 110 225/40R19 A12 A14 A19
TFE A58 Lim S02
e4*KS07/46*0009*..
Kia Optima Plug-In 115 225/40R19 T89 T93 A12 A14 A19
Hybrid 115 235/40R19 A01 K1a K2b A58 Car Lim
JF S02
e4*2007/46*1018*..
Kia Optima Spirit 100, 121 225/40R19 A12 A14 A19
TF A58 BK1 Lim
e4*2007/46*0255*.. S02
Kia Soul 85-103 225/35R19 K1a K1b K2b K5b K6g T88 A01 A12 A14
AM 85-103 225/40R19 G73 K1a K1b K2b K5b K6g K7i A19 A58 S02
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul 91-113 225/40R19 A01 G16 R37 A12 A14 A19
PS 91-113 225/40R19 R37 Z17 Z18 A58 KMV S04
e4*2007/46*0825*.. 91-113 235/35R19 A01 K2b K6w K8e R37
- mit Radhaus- 91-150 235/40R19 A01 G16 K2b K6w K8e
Verbreiterungen 91-150 245/35R19 A01 K2b K5b K5w K6w K8e

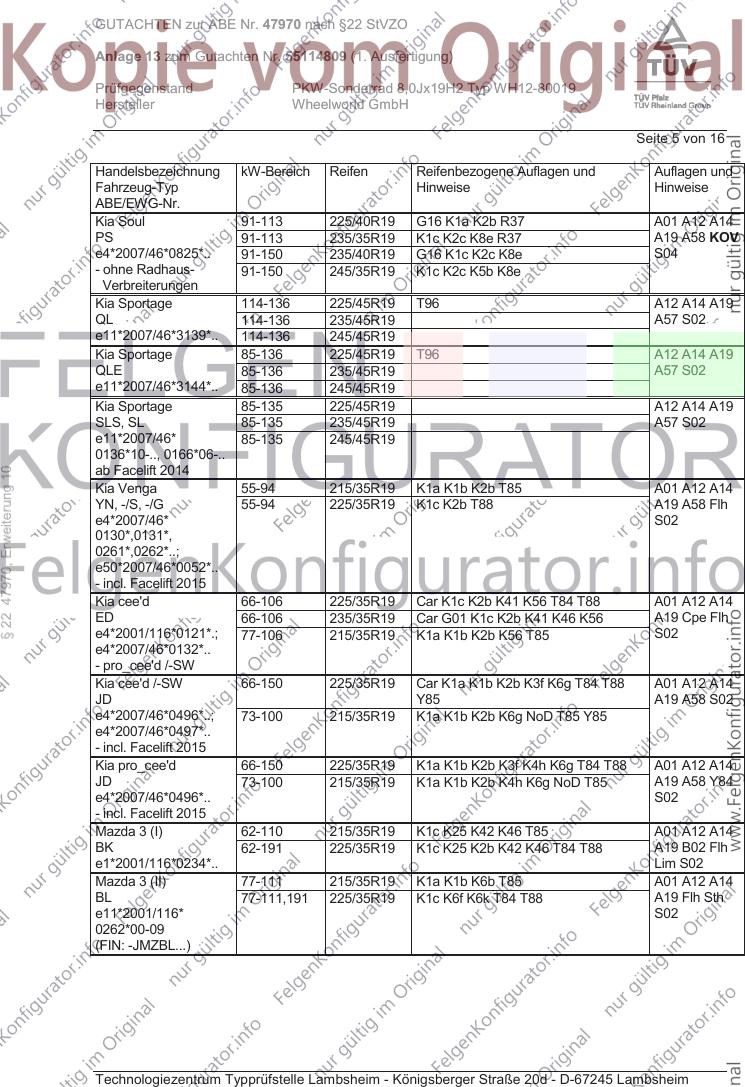

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul 91-113 225/40R19 G16 K1a K2b R37 A01 A12 A14
PS 91-113 235/35R19 K1c K2c K8e R37 A19 A58 KOV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K1c K2c K8e S04
- ohne Radhaus- 91-150 245/35R19 K1c K2c K5b K8e
Verbreiterungen
Kia Sportage 114-136 225/45R19 T96 A12 A14 A19
QL 114-136 235/45R19 A57 S02
e11*2007/46*3139*.. 114-136 245/45R19
Kia Sportage 85-136 225/45R19 T96 A12 A14 A19
QLE 85-136 235/45R19 A57 S02
e11*2007/46*3144*.. 85-136 245/45R19
Kia Sportage 85-135 225/45R19 A12 A14 A19
SLS, SL 85-135 235/45R19 A57 S02
e11*2007/46* 85-135 245/45R19
0136*10-.., 0166*06-..
ab Facelift 2014
§ 22 47970, Erweiterung 10
Kia Venga 55-94 215/35R19 K1a K1b K2b T85 A01 A12 A14
YN, -/S, -/G 55-94 225/35R19 K1c K2b T88 A19 A58 Flh
e4*2007/46* S02
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 225/35R19 Car K1c K2b K41 K56 T84 T88 A01 A12 A14
ED 66-106 235/35R19 Car G01 K1c K2b K41 K46 K56 A19 Cpe Flh
e4*2001/116*0121*.; 77-106 215/35R19 K1a K1b K2b K56 T85 S02
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 225/35R19 Car K1a K1b K2b K3f K6g T84 T88 A01 A12 A14
JD Y85 A19 A58 S02
e4*2007/46*0496*..; 73-100 215/35R19 K1a K1b K2b K6g NoD T85 Y85
e4*2007/46*0497*..
- incl. Facelift 2015
Kia pro_cee'd 66-150 225/35R19 K1a K1b K2b K3f K4h K6g T84 T88 A01 A12 A14
JD 73-100 215/35R19 K1a K1b K2b K4h K6g NoD T85 A19 A58 Y84
e4*2007/46*0496*.. S02
- incl. Facelift 2015
Mazda 3 (I) 62-110 215/35R19 K1c K25 K42 K46 T85 A01 A12 A14
BK 62-191 225/35R19 K1c K25 K2b K42 K46 T84 T88 A19 B02 Flh
e1*2001/116*0234*.. Lim S02
Mazda 3 (II) 77-111 215/35R19 K1a K1b K6b T85 A01 A12 A14
BL 77-111,191 225/35R19 K1c K6f K6k T84 T88 A19 Flh Sth
e11*2001/116* S02
0262*00-09
(FIN: -JMZBL...)

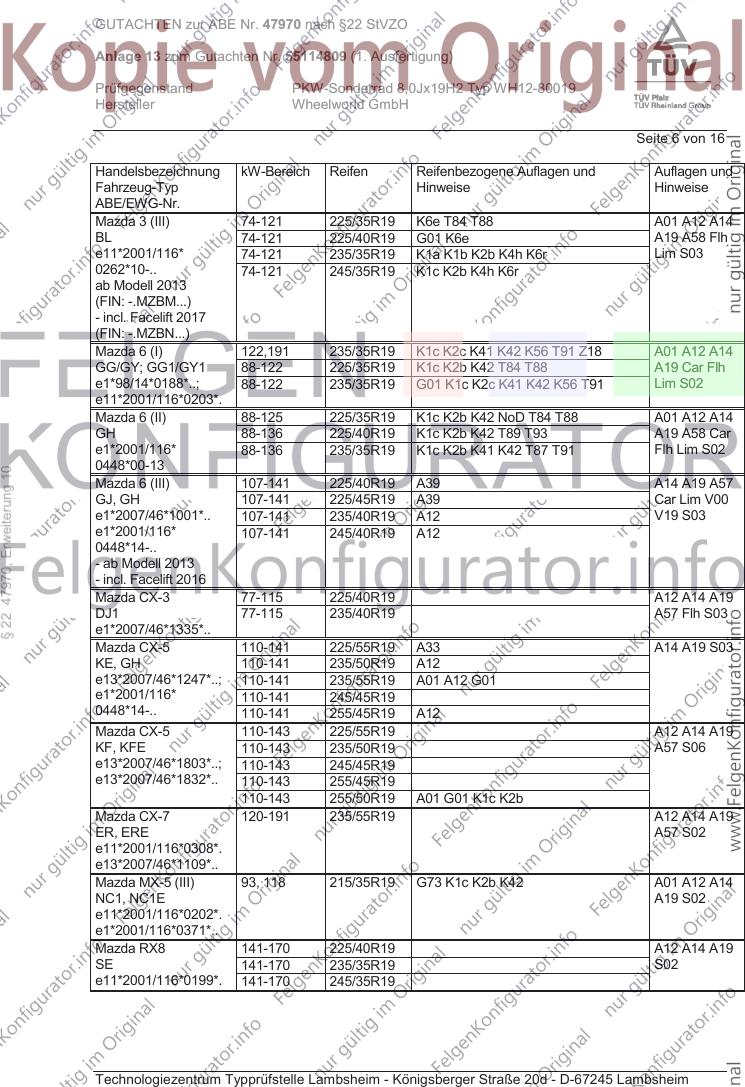

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 225/35R19 K6e T84 T88 A01 A12 A14
BL 74-121 225/40R19 G01 K6e A19 A58 Flh
e11*2001/116* 74-121 235/35R19 K1a K1b K2b K4h K6r Lim S03
0262*10-.. 74-121 245/35R19 K1c K2b K4h K6r
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 6 (I) 122,191 235/35R19 K1c K2c K41 K42 K56 T91 Z18 A01 A12 A14
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2b K42 T84 T88 A19 Car Flh
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K42 K56 T91 Lim S02
e11*2001/116*0203*.
Mazda 6 (II) 88-125 225/35R19 K1c K2b K42 NoD T84 T88 A01 A12 A14
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A19 A58 Car
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 Flh Lim S02
0448*00-13
§ 22 47970, Erweiterung 10
Mazda 6 (III) 107-141 225/40R19 A39 A14 A19 A57
GJ, GH 107-141 225/45R19 A39 Car Lim V00
e1*2007/46*1001*.. 107-141 235/40R19 A12 V19 S03
e1*2001/116* 107-141 245/40R19 A12
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Mazda CX-3 77-115 225/40R19 A12 A14 A19
DJ1 77-115 235/40R19 A57 Flh S03
e1*2007/46*1335*..
Mazda CX-5 110-141 225/55R19 A33 A14 A19 S03
KE, GH 110-141 235/50R19 A12
e13*2007/46*1247*..; 110-141 235/55R19 A01 A12 G01
e1*2001/116* 110-141 245/45R19
0448*14-.. 110-141 255/45R19 A12
Mazda CX-5 110-143 225/55R19 A12 A14 A19
KF, KFE 110-143 235/50R19 A57 S06
e13*2007/46*1803*..; 110-143 245/45R19
e13*2007/46*1832*.. 110-143 255/45R19
110-143 255/50R19 A01 G01 K1c K2b
Mazda CX-7 120-191 235/55R19 A12 A14 A19
ER, ERE A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 215/35R19 G73 K1c K2b K42 A01 A12 A14
NC1, NC1E A19 S02
e11*2001/116*0202*.
e1*2001/116*0371*..
Mazda RX8 141-170 225/40R19 A12 A14 A19
SE 141-170 235/35R19 S02
e11*2001/116*0199*. 141-170 245/35R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

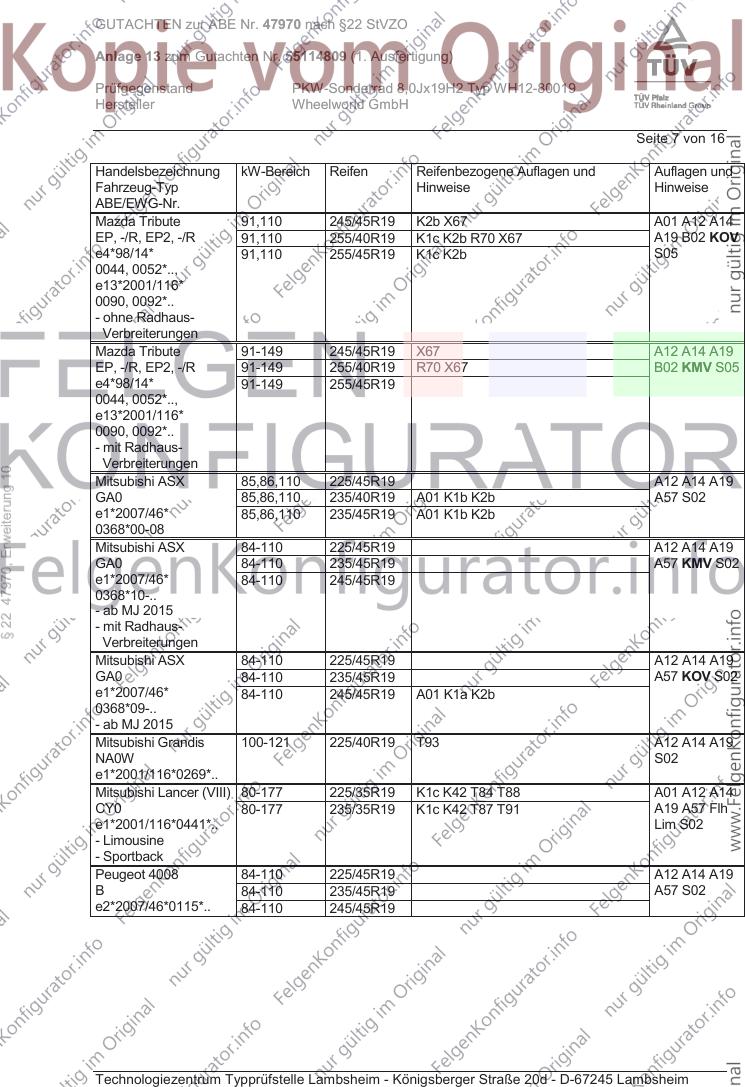

Mazda Tribute 91,110 245/45R19 K2b X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2b R70 X67 A19 B02 KOV
e4*98/14* 91,110 255/45R19 K1c K2b S05
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 X67 A12 A14 A19
EP, -/R, EP2, -/R 91-149 255/40R19 R70 X67 B02 KMV S05
e4*98/14* 91-149 255/45R19
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
§ 22 47970, Erweiterung 10
Mitsubishi ASX 85,86,110 225/45R19 A12 A14 A19
GA0 85,86,110 235/40R19 A01 K1b K2b A57 S02
e1*2007/46* 85,86,110 235/45R19 A01 K1b K2b
0368*00-08
Mitsubishi ASX 84-110 225/45R19 A12 A14 A19
GA0 84-110 235/45R19 A57 KMV S02
e1*2007/46* 84-110 245/45R19
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 225/45R19 A12 A14 A19
GA0 84-110 235/45R19 A57 KOV S02
e1*2007/46* 84-110 245/45R19 A01 K1a K2b
0368*09-..
- ab MJ 2015
Mitsubishi Grandis 100-121 225/40R19 T93 A12 A14 A19
NA0W S02
e1*2001/116*0269*..
Mitsubishi Lancer (VIII) 80-177 225/35R19 K1c K42 T84 T88 A01 A12 A14
CY0 80-177 235/35R19 K1c K42 T87 T91 A19 A57 Flh
e1*2001/116*0441*.. Lim S02
- Limousine
- Sportback
Peugeot 4008 84-110 225/45R19 A12 A14 A19
B 84-110 235/45R19 A57 S02
e2*2007/46*0115*.. 84-110 245/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 8 von 16
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
§ 22 47970, Erweiterung 10
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit
weiterer Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 9 von 16

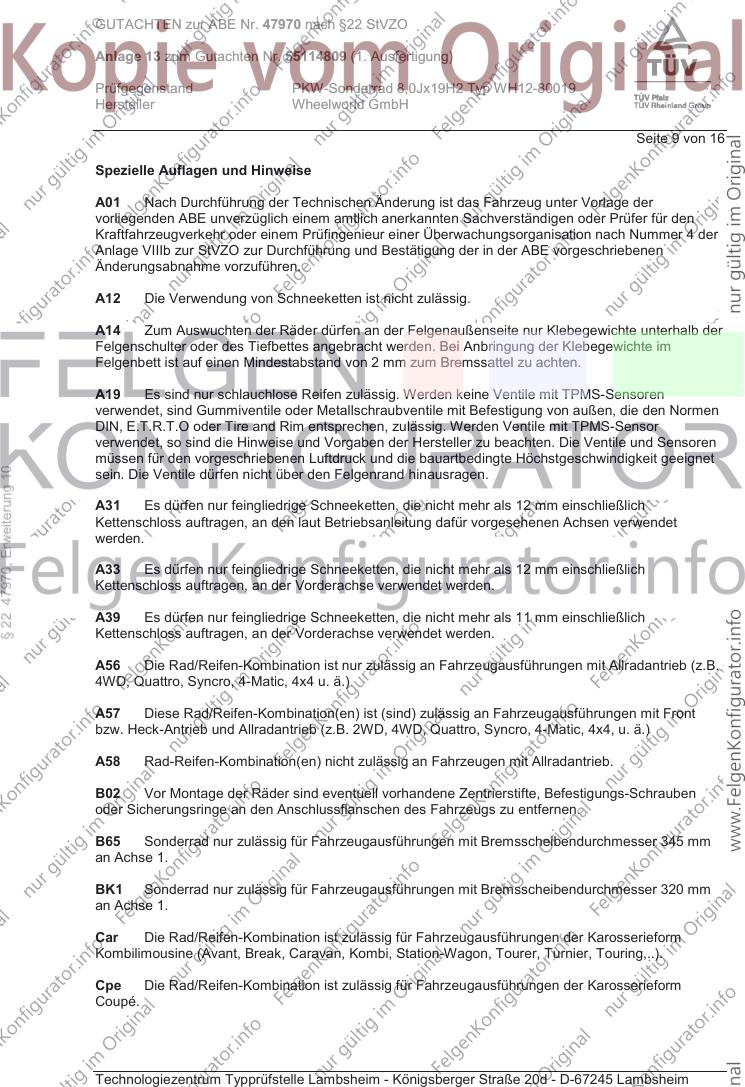

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
§ 22 47970, Erweiterung 10
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm
an Achse 1.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 10 von 16
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
§ 22 47970, Erweiterung 10
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 11 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§ 22 47970, Erweiterung 10
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH

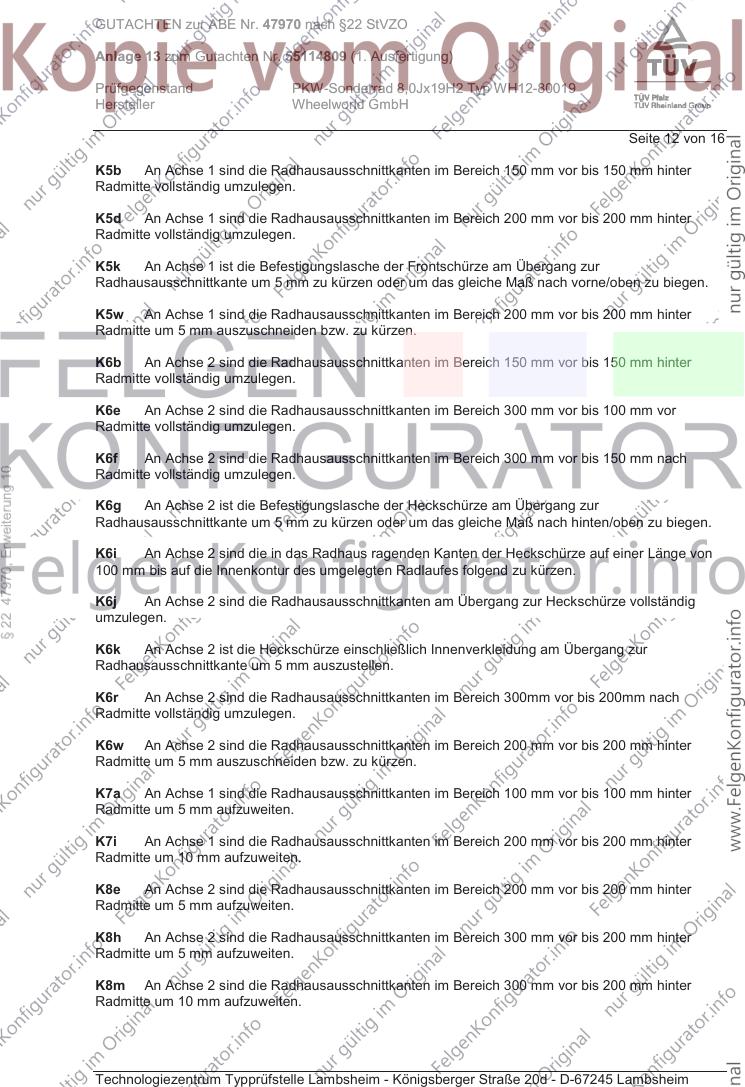

Seite 12 von 16
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
§ 22 47970, Erweiterung 10
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH

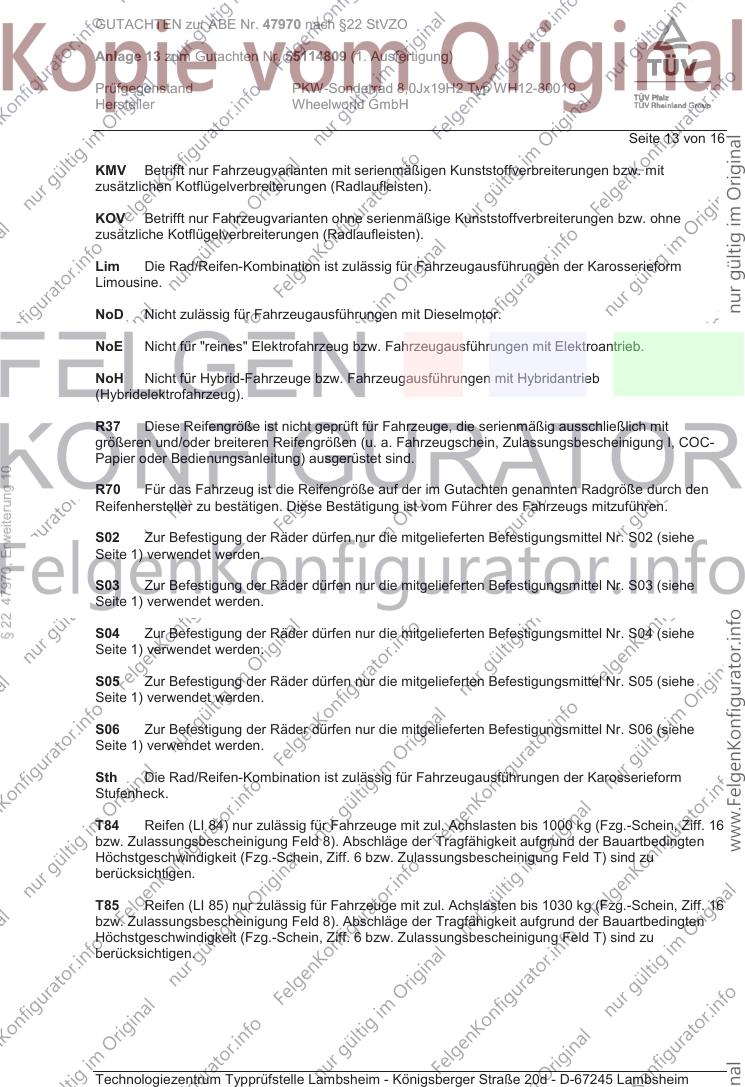

Seite 13 von 16
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
§ 22 47970, Erweiterung 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH

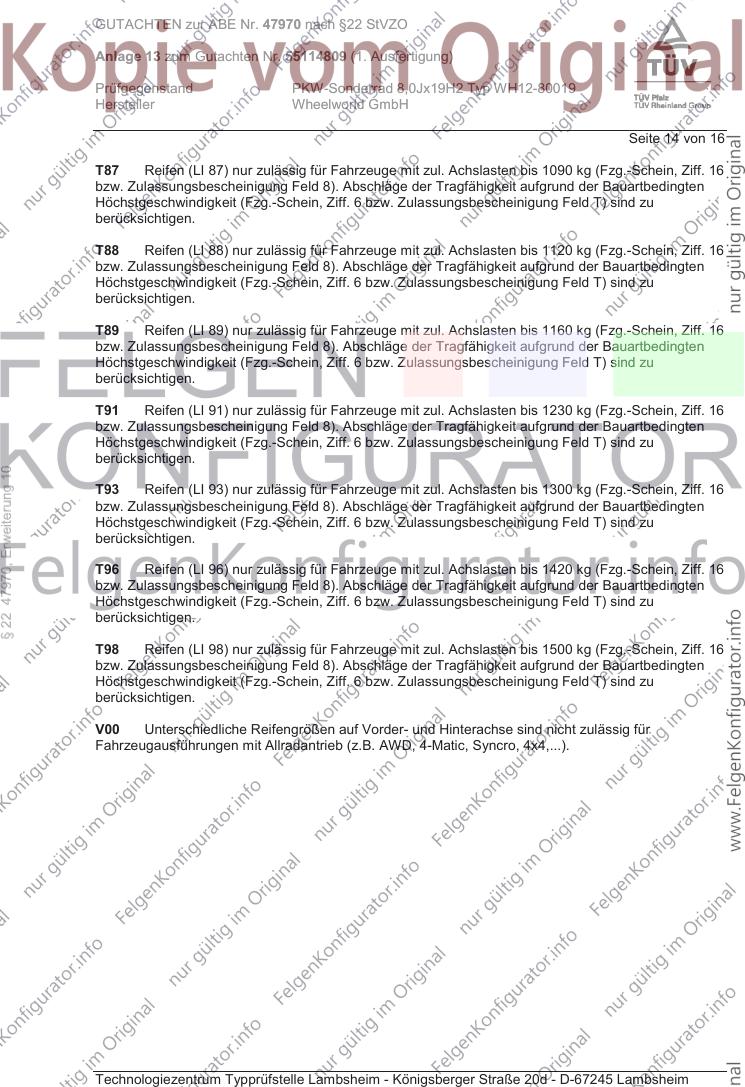

Seite 14 von 16
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 47970, Erweiterung 10
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 15 von 16
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
§ 22 47970, Erweiterung 10
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH

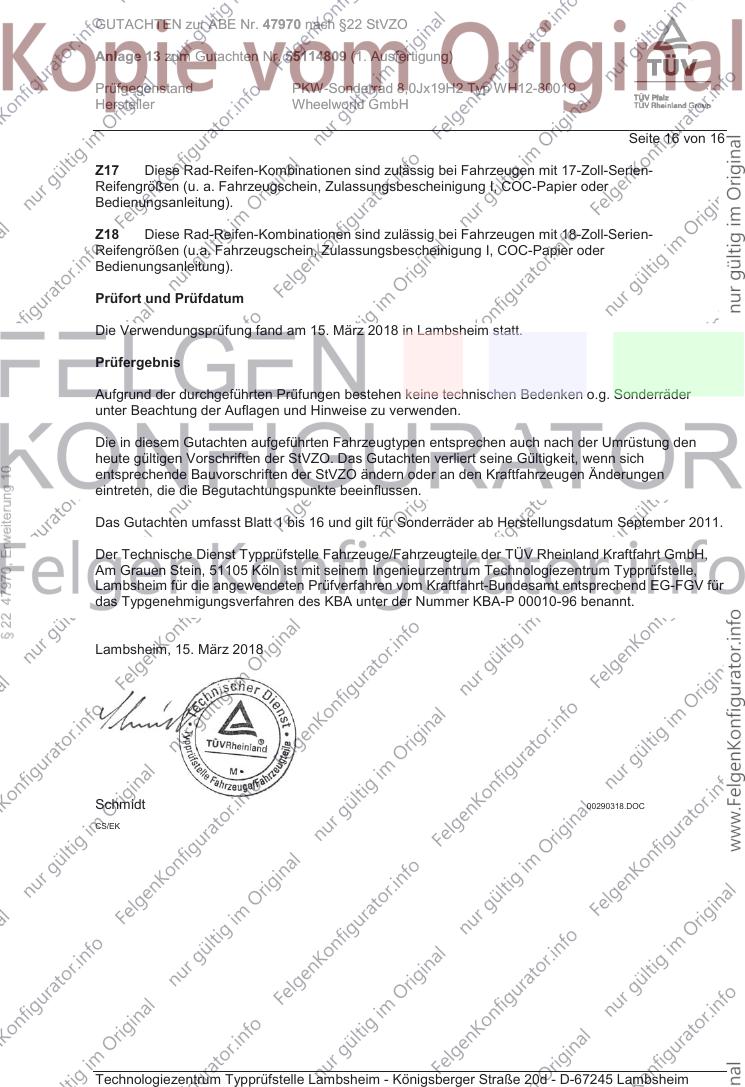

Seite 16 von 16
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
§ 22 47970, Erweiterung 10
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. März 2018
Schmidt 00290318.DOC
CS/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
