GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 1 von 11
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH26
Typ WH26-90020
Radgröße 9,0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A5 MSD WH26-90020 A5 MSD / ohne Ring 5/112/66,6 20 900 2300
Kennzeichnungen
KBA-Nummer 49948
Herstellerzeichen wheelworld
Radtyp und Ausführung WH26-90020
Radgröße 9,0Jx20H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal ENGINEERED IN GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel 120 30
d=28mm
S03 Serienschraube M14x1,5 Kugel 140 30
d=28mm
S04 Serienschraube M14x1,5 Kugel 160 30
d=28mm
S05 Schraube M14x1,5 Kugel 130 30
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Porsche
Spurverbreiterung innerhalb 2%

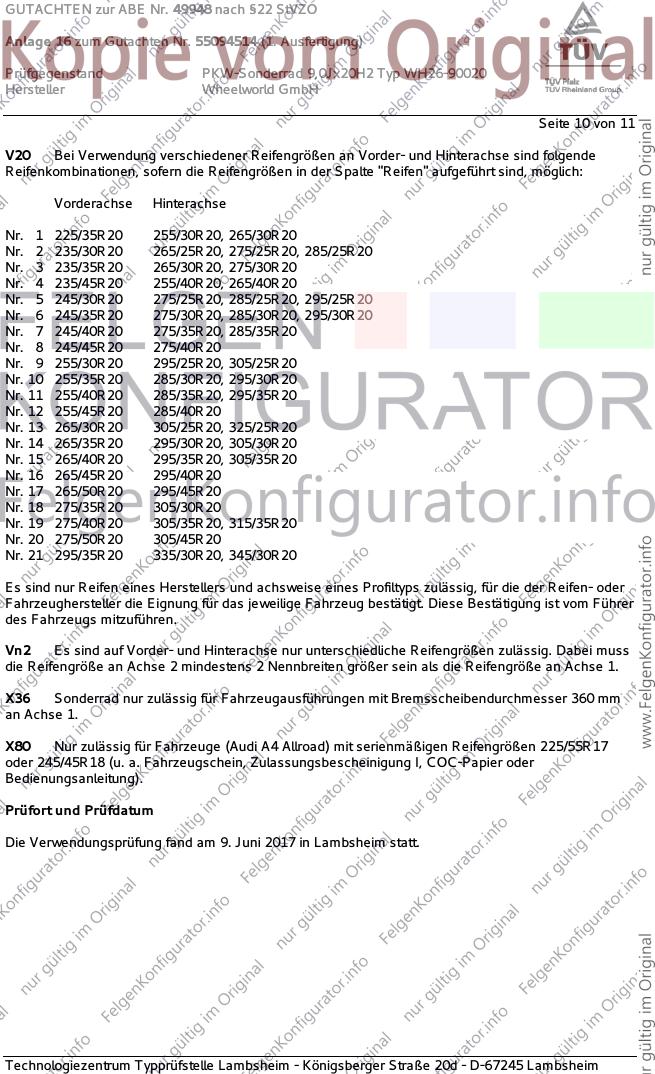

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 2 von 11

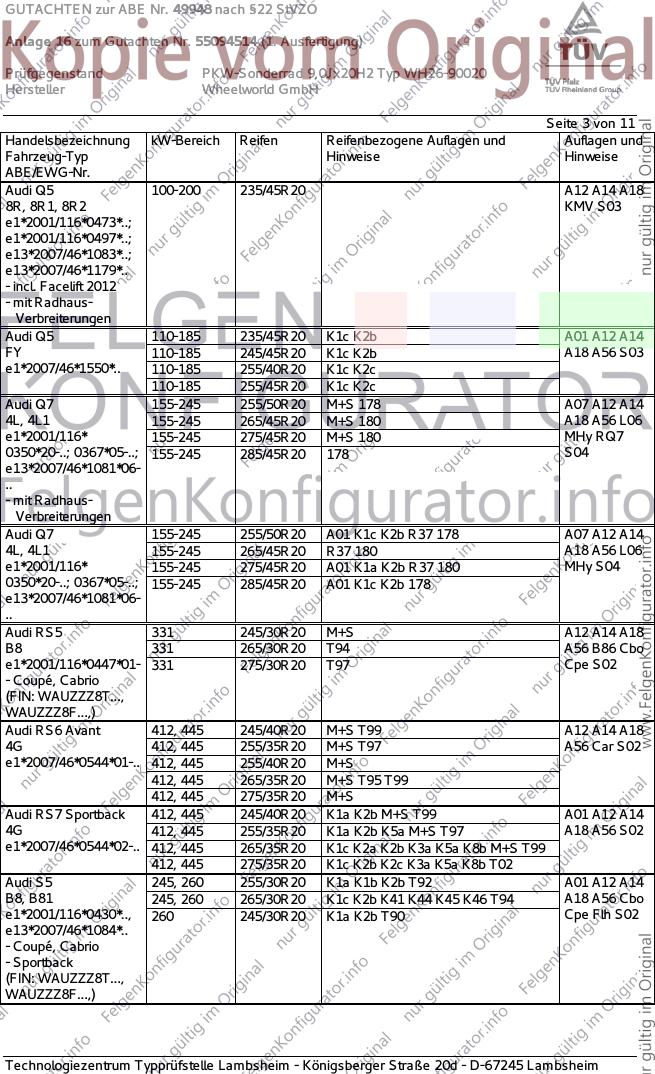

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-180 235/35R20 T92 A12 A14 A18
B8, B81 100-180 245/35R20 A01 K1a K1b K2b K6m T91 T95 Car KMV X80
e1*2001/116* 100-180 255/30R20 A01 K1c K2b K6g K6n K8b T92 S02
0430*10-41; 100-180 255/35R20 A01 K1c K2b K6g K6n K8b T93
13*2007/46*1084*.. 100-180 265/30R20 A01 K1c K2b K3a K5a K6g K6n K8b
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 235/35R20 K1c K2b K4i K6z K8b T92 A01 A12 A14
B8, B81 100-200 245/35R20 K1c K2b K4i K5w K6z K8b T91 T95 A18 A56 Car
e1*2001/116* 100-200 255/30R20 K1c K2c K4i K5b K5x K6z K8l T92 KMV S02
0430*40-.. 100-200 255/35R20 K1c K2c K4i K5b K5x K6z K8l
e13*2007/46*
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 K1a K2b T90 A01 A12 A14
B8, B81 100-200 255/30R20 K1a K1b K2b T88 T92 A18 Cbo Cpe
e1*2001/116*0430*..; 100-200 265/30R20 K1c K2b K41 K44 K45 K46 Flh S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 225/35R20 K2b T90 A01 A12 A14
B8, B81 110-200 245/30R20 K1a K2b K4i K8z T90 A18 A57 Cbo
e1*2001/116* 110-200 255/30R20 K1c K2c K4i K5b K8z T92 Cpe Flh V00
0430*43-.., 110-200 265/30R20 K1c K2c K4i K5b K8z V20 S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A18
4G, 4G1 140-245 255/35R20 A01 K2b T93 T97 A57 S02
e1*2007/46*0436*..; 140-245 265/35R20 A01 K1a K2b
e13*2007/46*1147*.. 140-245 275/30R20 A01 K1c K2a K2b K5a K8b T93 T97
- incl. Facelift 2014 140-245 275/35R20 A01 K1c K2a K2b K5a K8b
Audi A8 150-368 235/45R20 T96 A12 A14 A18
4H 150-368 245/40R20 A01 K1a K2b T99 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/40R20 A01 K1a K2b
e1*2007/46*0398*.. 150-368 265/40R20 A01 K1c K2b K3a
150-368 275/35R20 A01 K1c K2c K3a K5a K8b
Audi Q5 100-200 235/45R20 K1a K1b K2b A01 A12 A14
8R, 8R1, 8R2 100-200 245/45R20 K1c K2b A18 S03
e1*2001/116*0473*..; 100-200 255/45R20 K1c K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/45R20 A12 A14 A18
8R, 8R1, 8R2 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/45R20 K1c K2b A01 A12 A14
FY 110-185 245/45R20 K1c K2b A18 A56 S03
e1*2007/46*1550*.. 110-185 255/40R20 K1c K2c
110-185 255/45R20 K1c K2c
Audi Q7 155-245 255/50R20 M+S 178 A07 A12 A14
4L, 4L1 155-245 265/45R20 M+S 180 A18 A56 L06
e1*2001/116* 155-245 275/45R20 M+S 180 MHy RQ7
0350*20-..; 0367*05-..; 155-245 285/45R20 178 S04
e13*2007/46*1081*06-
..
- mit Radhaus-
Verbreiterungen
Audi Q7 155-245 255/50R20 A01 K1c K2b R37 178 A07 A12 A14
4L, 4L1 155-245 265/45R20 R37 180 A18 A56 L06
e1*2001/116* 155-245 275/45R20 A01 K1a K2b R37 180 MHy S04
0350*20-..; 0367*05-..; 155-245 285/45R20 A01 K1c K2b 178
e13*2007/46*1081*06-
..
Audi RS5 331 245/30R20 M+S A12 A14 A18
B8 331 265/30R20 T94 A56 B86 Cbo
e1*2001/116*0447*01- 331 275/30R20 T97 Cpe S02
- Coupé, Cabrio
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi RS6 Avant 412, 445 245/40R20 M+S T99 A12 A14 A18
4G 412, 445 255/35R20 M+S T97 A56 Car S02
e1*2007/46*0544*01-.. 412, 445 255/40R20 M+S
412, 445 265/35R20 M+S T95 T99
412, 445 275/35R20 M+S
Audi RS7 Sportback 412, 445 245/40R20 K1a K2b M+S T99 A01 A12 A14
4G 412, 445 255/35R20 K1a K2b K5a M+S T97 A18 A56 S02
e1*2007/46*0544*02-.. 412, 445 265/35R20 K1c K2a K2b K3a K5a K8b M+S T99
412, 445 275/35R20 K1c K2b K2c K3a K5a K8b T02
Audi S5 245, 260 255/30R20 K1a K1b K2b T92 A01 A12 A14
B8, B81 245, 260 265/30R20 K1c K2b K41 K44 K45 K46 T94 A18 A56 Cbo
e1*2001/116*0430*.., 260 245/30R20 K1a K2b T90 Cpe Flh S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 260 245/30R20 K1a K2b K4i K8z T90 A01 A12 A14
B8, B81 260 255/30R20 K1c K2c K4i K5b K8z T92 A18 A56 Cbo
e1*2001/116* 260 265/30R20 K1c K2c K4i K5b K8z Cpe Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S7 Sportback 309, 331 255/35R20 K2b T97 A01 A12 A14
4G, 4G1 309, 331 265/35R20 K1a K2b A18 A56 S02
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2a K2b K5a K8b T97
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2a K2b K5a K8b
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A14 A18
4H 382, 445 245/40R20 A01 K1a K2b M+S T99 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 A01 K1a K2b M+S
e1*2007/46*0398*.. 382, 445 265/40R20 A01 K1c K2b K3a
382, 445 275/35R20 A01 K1c K2c K3a K5a K8b
Audi SQ5 230-260 235/45R20 M+S A12 A14 A18
8R, 8R1 230-260 245/45R20 A01 K1a M+S KMV S03
e1*2001/116*0473*..; 230-260 255/45R20 A01 K1a K1b K2b
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ7 320 255/50R20 A01 K1c K2b M+S 178 A07 A12 A14
4L, 4L1 320 265/45R20 M+S 180 A18 A56 L06
e1*2001/116* 320 275/45R20 A01 K1a K2b M+S 180 S04
0350*26-..; 320 285/45R20 A01 K1c K2b 178
e13*2007/46*
1081*12-..
Audi SQ7 320 255/50R20 M+S 178 A07 A12 A14
4L, 4L1 320 265/45R20 M+S 180 A18 A56 L06
e1*2001/116* 320 275/45R20 M+S 180 RQ7 S04
0350*26-..; 320 285/45R20 178
e13*2007/46*
1081*12-..
CLS-Klasse 155-285 245/30R20 K1a K1b K41 R37 A01 A12 A14
219 155-285 255/30R20 K1c K41 K43 K45 A18 S05
e1*2001/116*0295*..
SL 170-285 255/30R20 K1c K2b K41 K42 T88 T92 A01 A12 A14
230 A18 R21 S05
e1*98/14*0169*..
SL 225, 320 255/30R20 K1c K2b T88 T92 A01 A12 A14
231 A18 X36 S05
e1*2007/46*0803*..
SL 600 368,380 255/30R20 K1c K2b K41 K42 T92 A01 A12 A14
230 A18 R21 S05
e1*98/14*0169*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Porsche Macan 155-294 235/45R20 R02 A12 A14 A18
95B, 95BN 155-294 245/45R20 R02 A56 BnK V20
e13*2007/46* 155-294 265/40R20 R03 Vn2 S04
1164, 1165*02-.. 155-294 275/40R20 R03

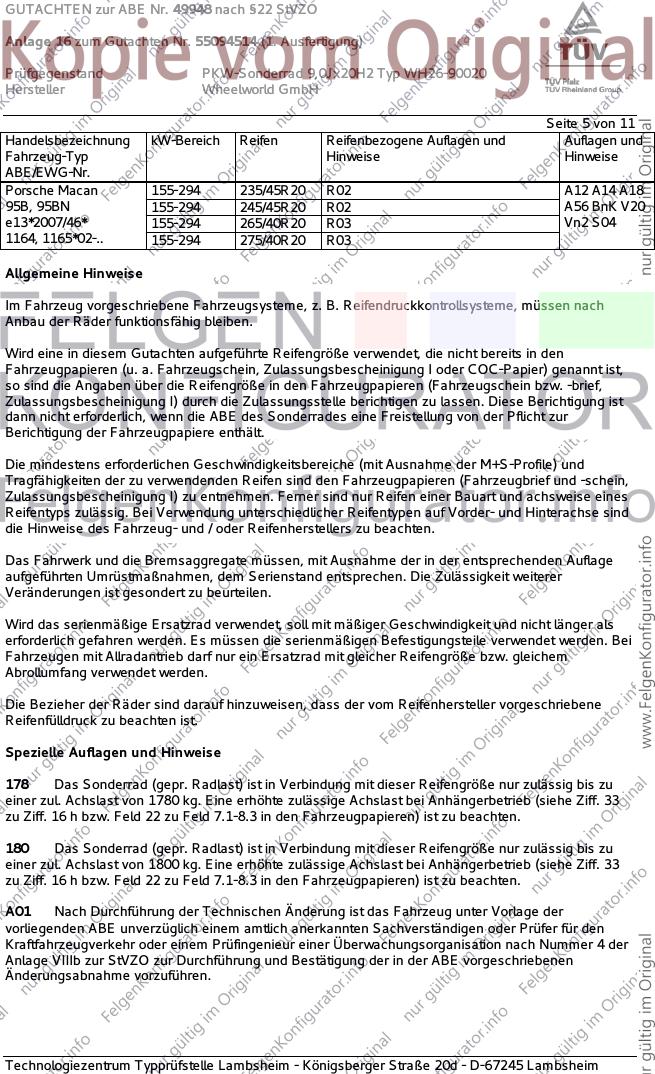

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
178 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1780 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 6 von 11
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
B86 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 7 von 11

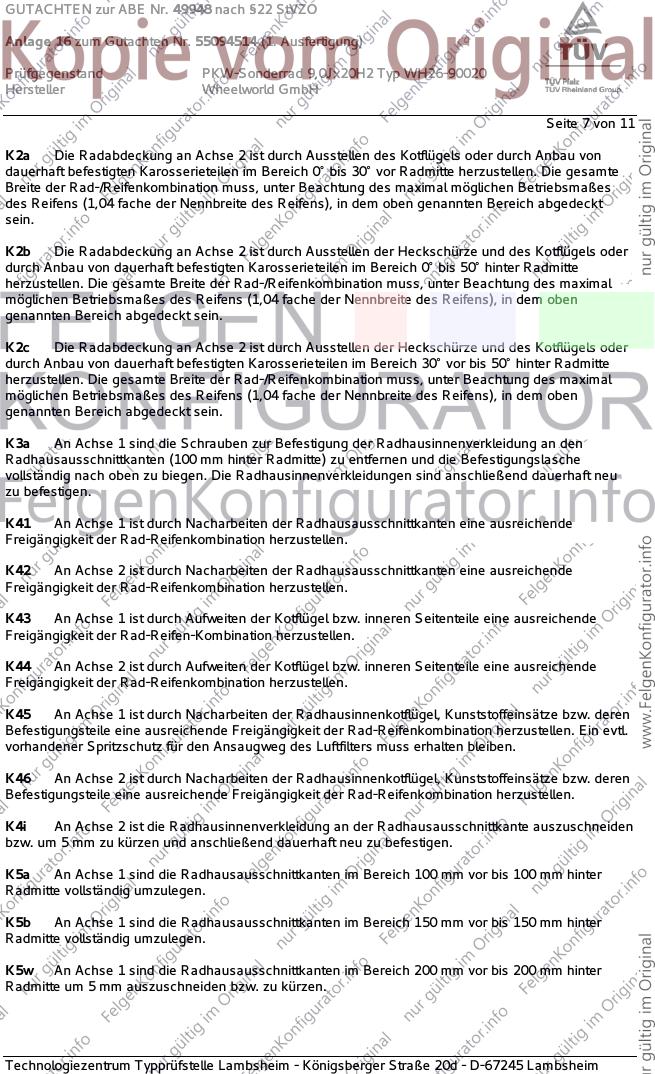

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 8 von 11
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6z An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 9 von 11
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 10 von 11
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Juni 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49948 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55094514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20H2 Typ WH26-90020
Hersteller Wheelworld GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Juni 2017
Schmidt 00273850.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
