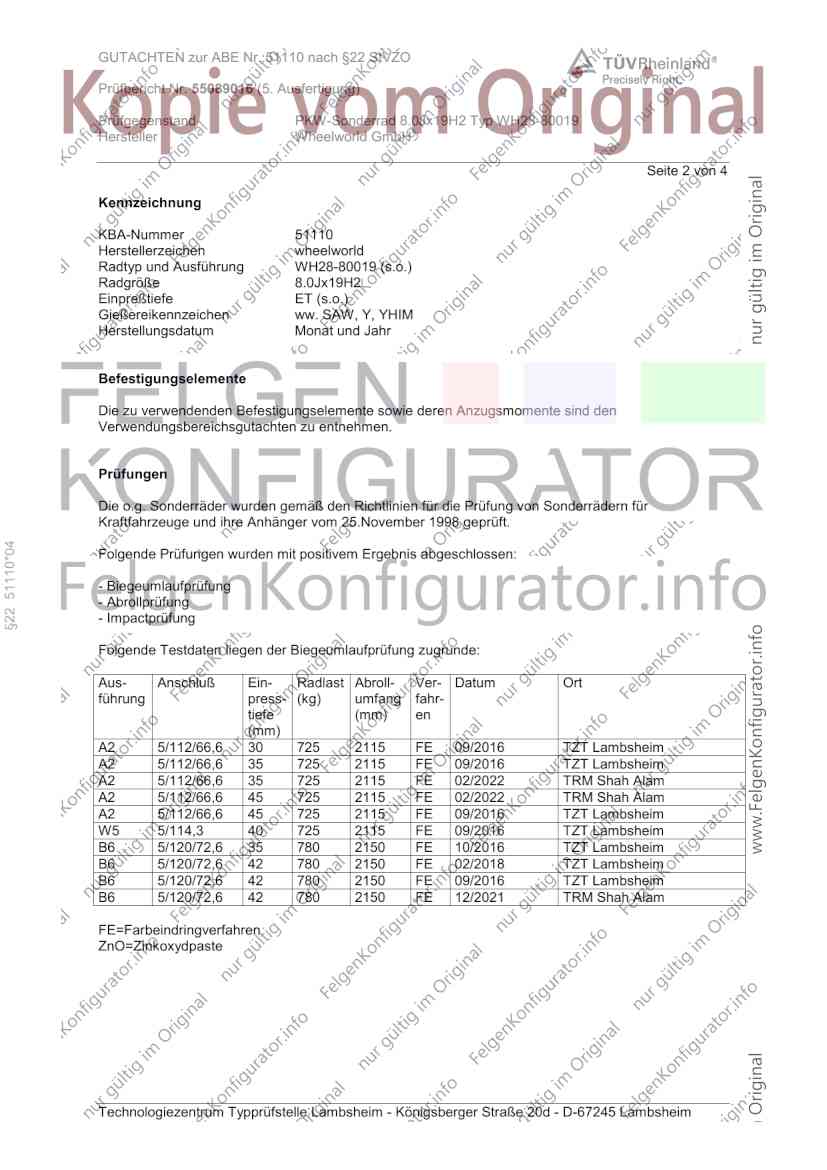

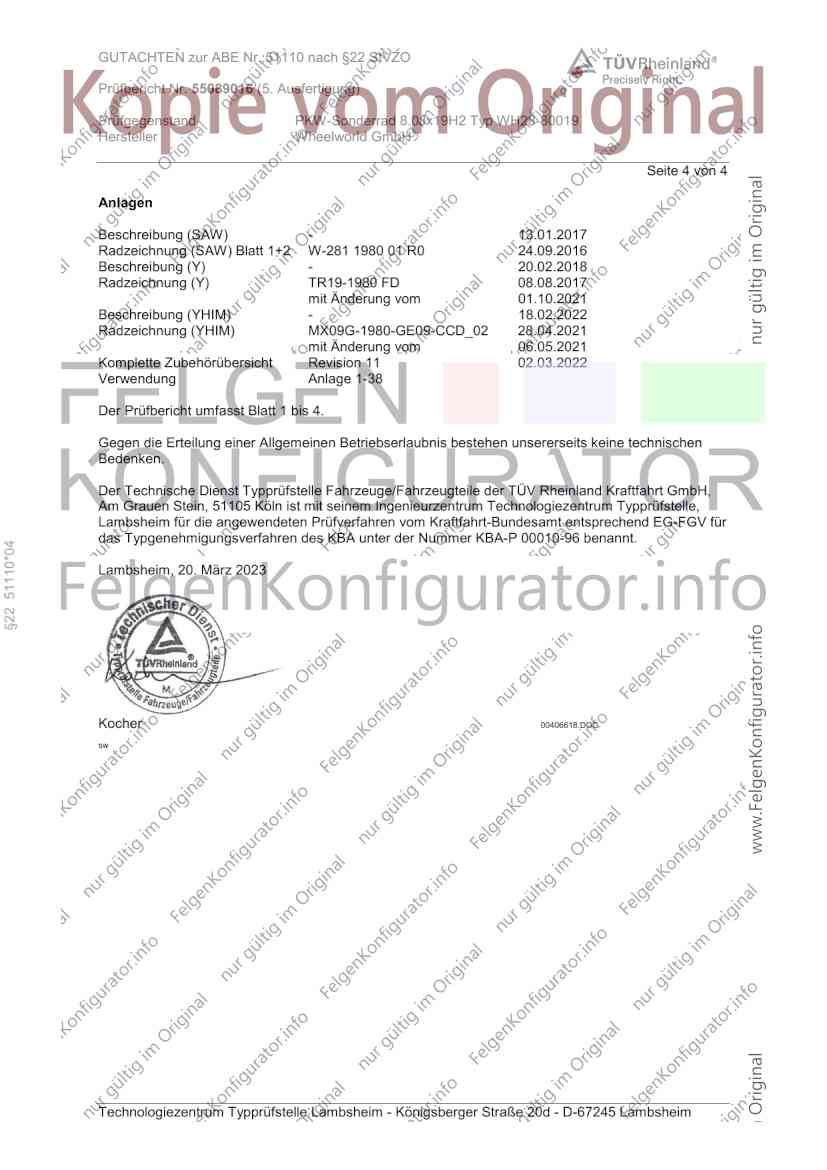

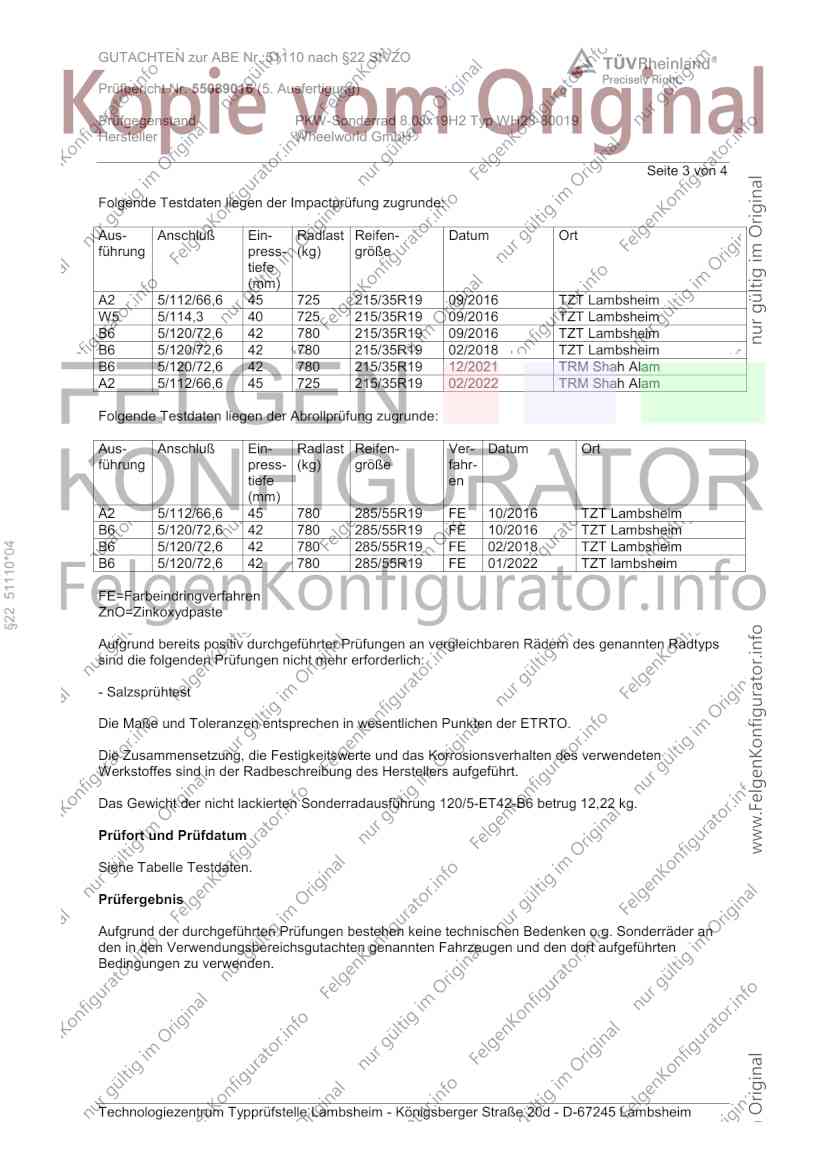

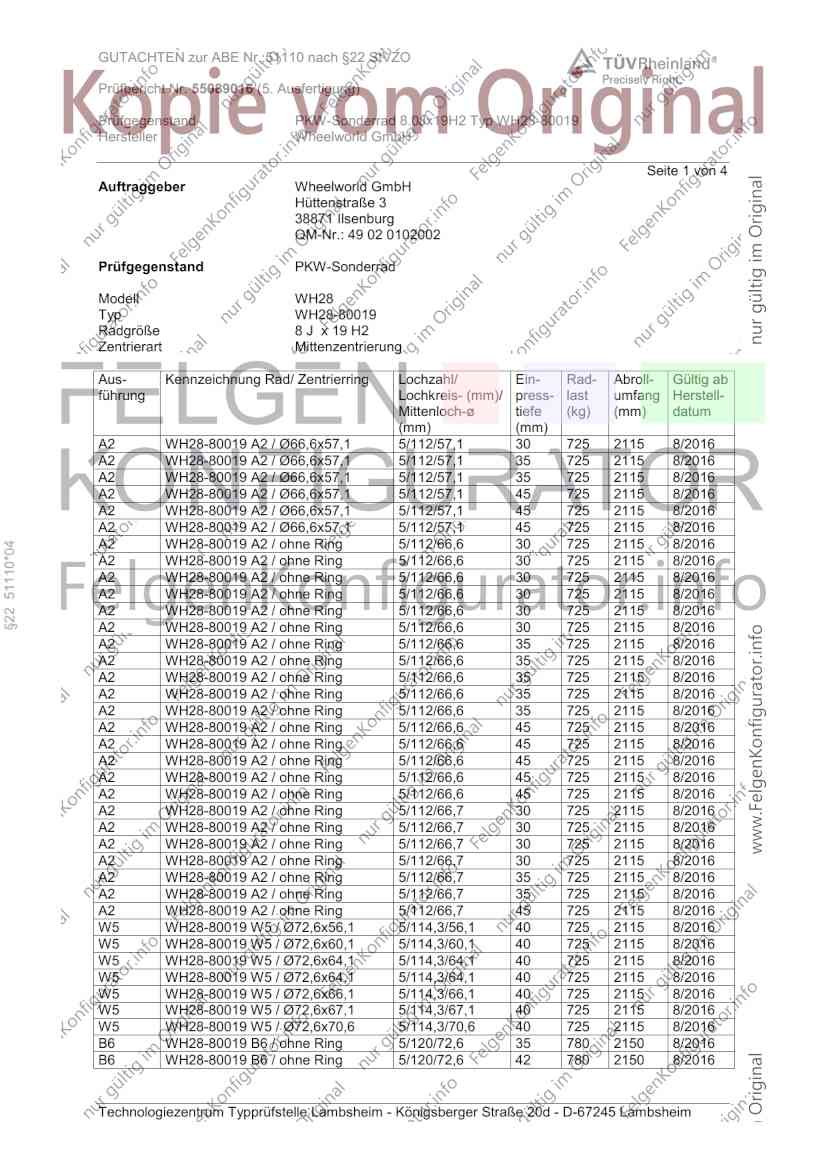

GUTACHTEN zur ABE Nr. 51110 nach §22 StVZO
Prüfbericht Nr. 55089016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ WH28-80019
Hersteller Wheelworld GmbH
Seite 1 von 4
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell WH28
Typ WH28-80019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø tiefe (kg) (mm) datum
(mm) (mm)
A2 WH28-80019 A2 / Ø66,6x57,1 5/112/57,1 30 725 2115 8/2016
A2 WH28-80019 A2 / Ø66,6x57,1 5/112/57,1 35 725 2115 8/2016
A2 WH28-80019 A2 / Ø66,6x57,1 5/112/57,1 35 725 2115 8/2016
A2 WH28-80019 A2 / Ø66,6x57,1 5/112/57,1 45 725 2115 8/2016
A2 WH28-80019 A2 / Ø66,6x57,1 5/112/57,1 45 725 2115 8/2016
A2 WH28-80019 A2 / Ø66,6x57,1 5/112/57,1 45 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 30 725 2115 8/2016
§22 51110*04
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 45 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 45 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 45 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 45 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,6 45 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 30 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 35 725 2115 8/2016
A2 WH28-80019 A2 / ohne Ring 5/112/66,7 45 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x56,1 5/114,3/56,1 40 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x60,1 5/114,3/60,1 40 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x64,1 5/114,3/64,1 40 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x64,1 5/114,3/64,1 40 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x66,1 5/114,3/66,1 40 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x67,1 5/114,3/67,1 40 725 2115 8/2016
W5 WH28-80019 W5 / Ø72,6x70,6 5/114,3/70,6 40 725 2115 8/2016
B6 WH28-80019 B6 / ohne Ring 5/120/72,6 35 780 2150 8/2016
B6 WH28-80019 B6 / ohne Ring 5/120/72,6 42 780 2150 8/2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51110 nach §22 StVZO
Prüfbericht Nr. 55089016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ WH28-80019
Hersteller Wheelworld GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 51110
Herstellerzeichen wheelworld
Radtyp und Ausführung WH28-80019 (s.o.)
Radgröße 8.0Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. SAW, Y, YHIM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
§22 51110*04
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
A2 5/112/66,6 30 725 2115 FE 09/2016 TZT Lambsheim
A2 5/112/66,6 35 725 2115 FE 09/2016 TZT Lambsheim
A2 5/112/66,6 35 725 2115 FE 02/2022 TRM Shah Alam
A2 5/112/66,6 45 725 2115 FE 02/2022 TRM Shah Alam
A2 5/112/66,6 45 725 2115 FE 09/2016 TZT Lambsheim
W5 5/114,3 40 725 2115 FE 09/2016 TZT Lambsheim
B6 5/120/72,6 35 780 2150 FE 10/2016 TZT Lambsheim
B6 5/120/72,6 42 780 2150 FE 02/2018 TZT Lambsheim
B6 5/120/72,6 42 780 2150 FE 09/2016 TZT Lambsheim
B6 5/120/72,6 42 780 2150 FE 12/2021 TRM Shah Alam
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51110 nach §22 StVZO
Prüfbericht Nr. 55089016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ WH28-80019
Hersteller Wheelworld GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
A2 5/112/66,6 45 725 215/35R19 09/2016 TZT Lambsheim
W5 5/114,3 40 725 215/35R19 09/2016 TZT Lambsheim
B6 5/120/72,6 42 780 215/35R19 09/2016 TZT Lambsheim
B6 5/120/72,6 42 780 215/35R19 02/2018 TZT Lambsheim
B6 5/120/72,6 42 780 215/35R19 12/2021 TRM Shah Alam
A2 5/112/66,6 45 725 215/35R19 02/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
A2 5/112/66,6 45 780 285/55R19 FE 10/2016 TZT Lambsheim
B6 5/120/72,6 42 780 285/55R19 FE 10/2016 TZT Lambsheim
B6 5/120/72,6 42 780 285/55R19 FE 02/2018 TZT Lambsheim
§22 51110*04
B6 5/120/72,6 42 780 285/55R19 FE 01/2022 TZT lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5-ET42-B6 betrug 12,22 kg.
Prüfort und Prüfdatum
Siehe Tabelle Testdaten.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51110 nach §22 StVZO
Prüfbericht Nr. 55089016 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ WH28-80019
Hersteller Wheelworld GmbH
Seite 4 von 4
Anlagen
Beschreibung (SAW) - 13.01.2017
Radzeichnung (SAW) Blatt 1+2 W-281 1980 01 R0 24.09.2016
Beschreibung (Y) - 20.02.2018
Radzeichnung (Y) TR19-1980 FD 08.08.2017
mit Änderung vom 01.10.2021
Beschreibung (YHIM) - 18.02.2022
Radzeichnung (YHIM) MX09G-1980-GE09-CCD_02 28.04.2021
mit Änderung vom 06.05.2021
Komplette Zubehörübersicht Revision 11 02.03.2022
