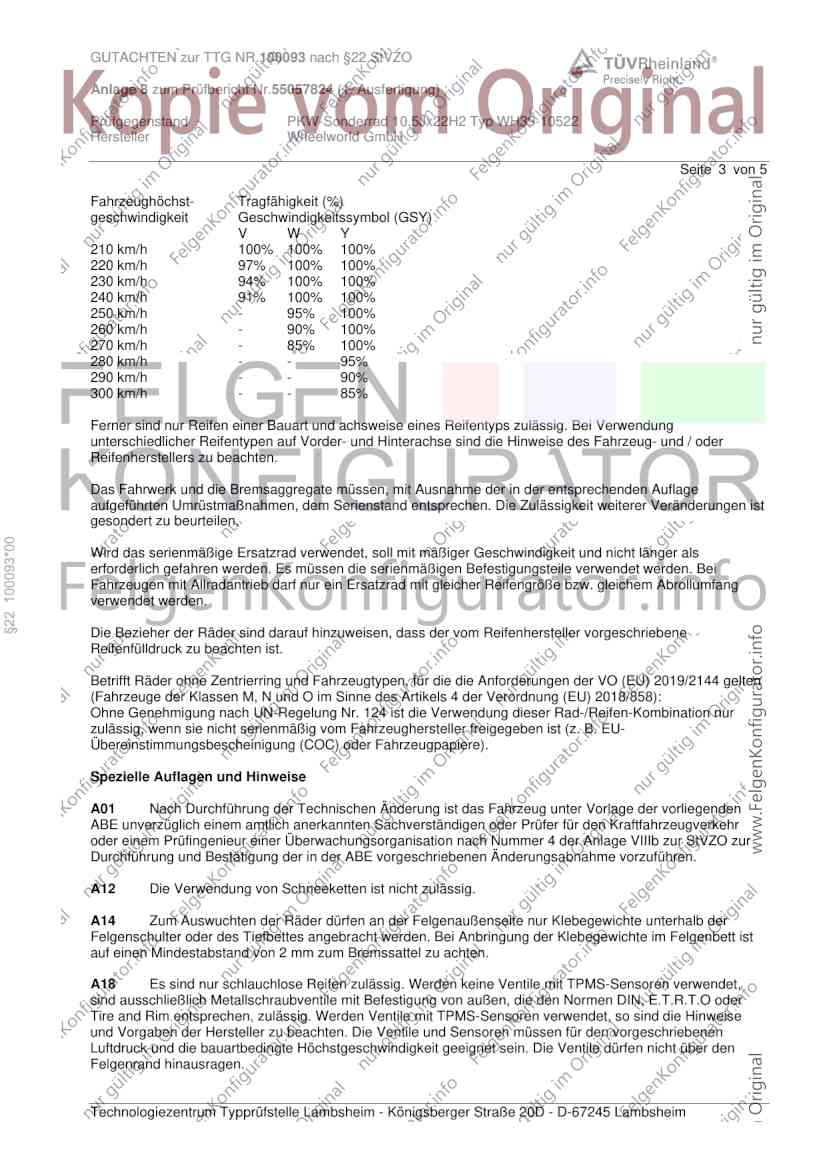

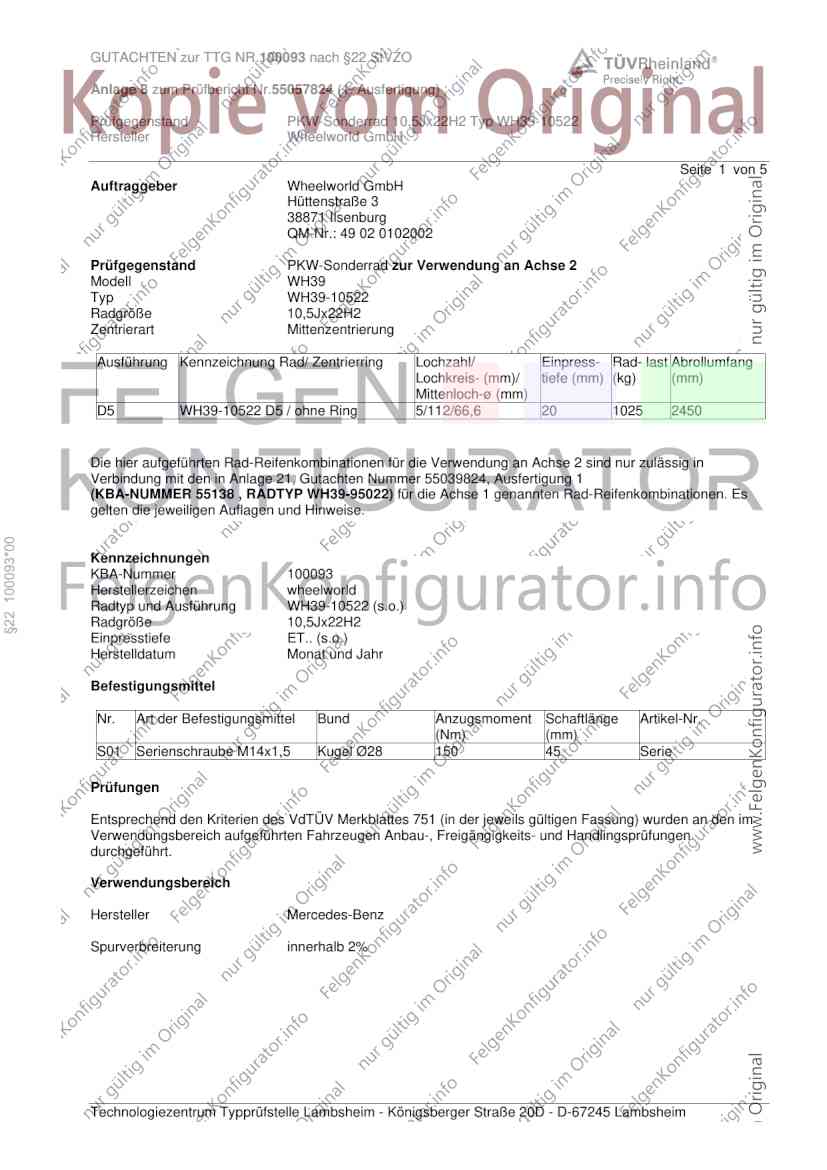

GUTACHTEN zur TTG NR.100093 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55057824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5Jx22H2 Typ WH39-10522
Hersteller Wheelworld GmbH
Seite 1 von 5
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell WH39
Typ WH39-10522
Radgröße 10,5Jx22H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
D5 WH39-10522 D5 / ohne Ring 5/112/66,6 20 1025 2450
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 21, Gutachten Nummer 55039824, Ausfertigung 1
(KBA-NUMMER 55138 , RADTYP WH39-95022) für die Achse 1 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.
§22 100093*00
Kennzeichnungen
KBA-Nummer 100093
Herstellerzeichen wheelworld
Radtyp und Ausführung WH39-10522 (s.o.)
Radgröße 10,5Jx22H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel Ø28 150 45 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100093 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55057824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5Jx22H2 Typ WH39-10522
Hersteller Wheelworld GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG 270, 287 265/35R22 R03 A01 A12 A14
204X 270, 287 285/30R22 K6w R03 A18 A56 V22
e1*2001/116* 270, 287 295/30R22 K6w R03 HA2 S01
0480*18-..
(FIN: W..253...)
GLC 43 AMG Coupé 270, 287 265/35R22 R03 A01 A12 A14
204X 270, 287 285/30R22 K2a K2b R03 A18 A56 Flh
e1*2001/116* 270, 287 295/30R22 K2a K2b R03 V22 HA2 S01
0480*18-.. 270, 287 305/25R22 K2a K2b K6b K6x R03
(FIN: W..253...)
GLC-Coupé 100-243 265/35R22 R03 A01 A12 A14
204X 100-243 285/30R22 K2a K2b R03 A18 A57 Flh
e1*2001/116* 100-243 295/30R22 K2a K2b R03 KMV MpH V22
0480*18-.. 100-243 305/25R22 K2a K2b K6b K6x R03 HA2 S01
(FIN: W..253...)
GLC-Klasse 120-243 265/35R22 R03 A01 A12 A14
204X A18 A57 Cb1
§22 100093*00
120-243 285/30R22 K6w R03
e1*2001/116* 120-243 295/30R22 K6w R03 MpH V22 HA2
0480*16-.. S01
- mit AMG-Line
Verbreiterungen
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 21, Gutachten Nummer 55039824, Ausfertigung 1
(KBA-NUMMER 55138 , RADTYP WH39-95022) für die Achse 1 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100093 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55057824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5Jx22H2 Typ WH39-10522
Hersteller Wheelworld GmbH
Seite 3 von 5
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 100093*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100093 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55057824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5Jx22H2 Typ WH39-10522
Hersteller Wheelworld GmbH
Seite 4 von 5
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 21, Gutachten Nummer 55039824, Ausfertigung 1 (KBA-NUMMER 55138 ,
RADTYP WH39-95022) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die jeweiligen
Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
§22 100093*00
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100093 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55057824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5Jx22H2 Typ WH39-10522
Hersteller Wheelworld GmbH
Seite 5 von 5
V22 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R22 285/25R22, 295/25R22
Nr. 2 255/30R22 295/25R22, 305/25R22, 315/25R22
Nr. 3 255/35R22 285/30R22, 295/30R22
Nr. 4 255/40R22 295/35R22
Nr. 5 255/45R22 285/40R22
Nr. 6 265/30R22 295/25R22, 305/25R22, 315/25R22, 335/25R22
Nr. 7 265/35R22 295/30R22, 305/30R22, 315/30R22
Nr. 8 265/40R22 295/35R22, 305/35R22
Nr. 9 275/35R22 305/30R22, 315/30R22
Nr. 10 275/40R22 315/35R22
Nr. 11 285/30R22 335/25R22
Nr. 12 285/35R22 315/30R22
Nr. 13 285/40R22 325/35R22
Nr. 14 285/45R22 325/40R22
Nr. 15 295/30R22 335/25R22
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
§22 100093*00
Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Januar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Januar 2025
Kocher 00441117.DOCX
sw
