GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 1 von 12
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell WH39
Typ WH39-95022
Radgröße 9,5Jx22H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
D5 WH39-95022 D5 / ohne Ring 5/112/66,6 30 980 2450
Kennzeichnungen
KBA-Nummer 55138
Herstellerzeichen wheelworld
Radtyp und Ausführung WH39-95022 (s.o.)
Radgröße 9,5Jx22H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 55138*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel Ø28 150 45 Serie
S02 Schraube M14x1,5 Kugel Ø28 120 43 MFS 284
S03 Schraube M14x1,5 Kugel Ø28 140 45 MFS 285
S04 Schraube M14x1,5 Kugel Ø28 140 43 MFS 284
S05 Schraube M14x1,5 Kugel Ø28 150 43 MFS 284
S06 Schraube M12x1,5 Kugel Ø28 140 45 MFS 283
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-250 255/30R22 K1c K2c K5d K7i K8e T95 A01 A12 A14
F2 100-250 265/30R22 K1c K2c K5d K7i K8m T97 A18 A57 Car
e1*2007/46*1801*00-56 KOV L06 Lim
- nicht für Variante NoP S02
L3.../A3...
Audi A6 / A6 Avant 150, 270 255/30R22 K1c K2c K5d T95 A01 A12 A14
F2 150, 270 265/30R22 K1c K2c K3i K4i K5d K8e T93 A18 A57 Car
e1*2007/46*1801*51-.. T97 KOV L05 Lim
- nur Variante L3.../A3... NoE NoP S04
Audi A6 allroad 140-245 265/30R22 K1c K2b K3a K5a K5x K6y K8m A01 A12 A14
4G, 4G1 T97 A18 A56 B92
e1*2007/46*0436*..; Car KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-257 255/30R22 K1c K2b K6g K6u K8z T95 A01 A12 A14
F2 A18 A56 L06
e1*2007/46*1801*13-56 NoP S02
§22 55138*02
Audi A7 Sportback 150-250 255/30R22 K5c T95 A01 A12 A14
F2 150-250 265/30R22 K2b K5c T97 A18 A57 L06
e1*2007/46*1801*..; NoP S02
e1*2007/46*1840*..
Audi A8 150-368 265/30R22 K1a K2b T97 A01 A12 A14
4H A18 A57 NBF
e1*2007/46*0284*.. S02
e1*2007/46*0398*..
Audi A8 210, 250 265/30R22 K2b K3a T97 A01 A12 A14
F8 338 265/30R22 K2b K3a T97 A18 A56 A60
e1*2007/46*1751*.. L06 MHy NBF
S02
Audi Q5 (I) 100-200 245/35R22 K1a K1b K2b A01 A12 A14
8R, 8R1, 8R2 100-200 265/30R22 K1c K2b T93 T97 A18 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi S6 / S6 Avant 253,257 255/30R22 K1c K2c K5d K7i K8e T95 A01 A12 A14
F2 253,257 265/30R22 K1c K2c K5d K7i K8m T97 A18 A56 Car
e1*2007/46*1801*00-56 KOV L06 Lim
NoP S02
Audi S7 Sportback 253,257 265/30R22 K2b K5c T97 A01 A12 A14
F2 A18 A56 L06
e1*2007/46*1801*.. NoP S02
Audi S8 382, 445 265/30R22 K1a K2b R21 T97 A01 A12 A14
4H A18 A56 NBF
e1*2007/46*0284*.. S02
e1*2007/46*0398*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

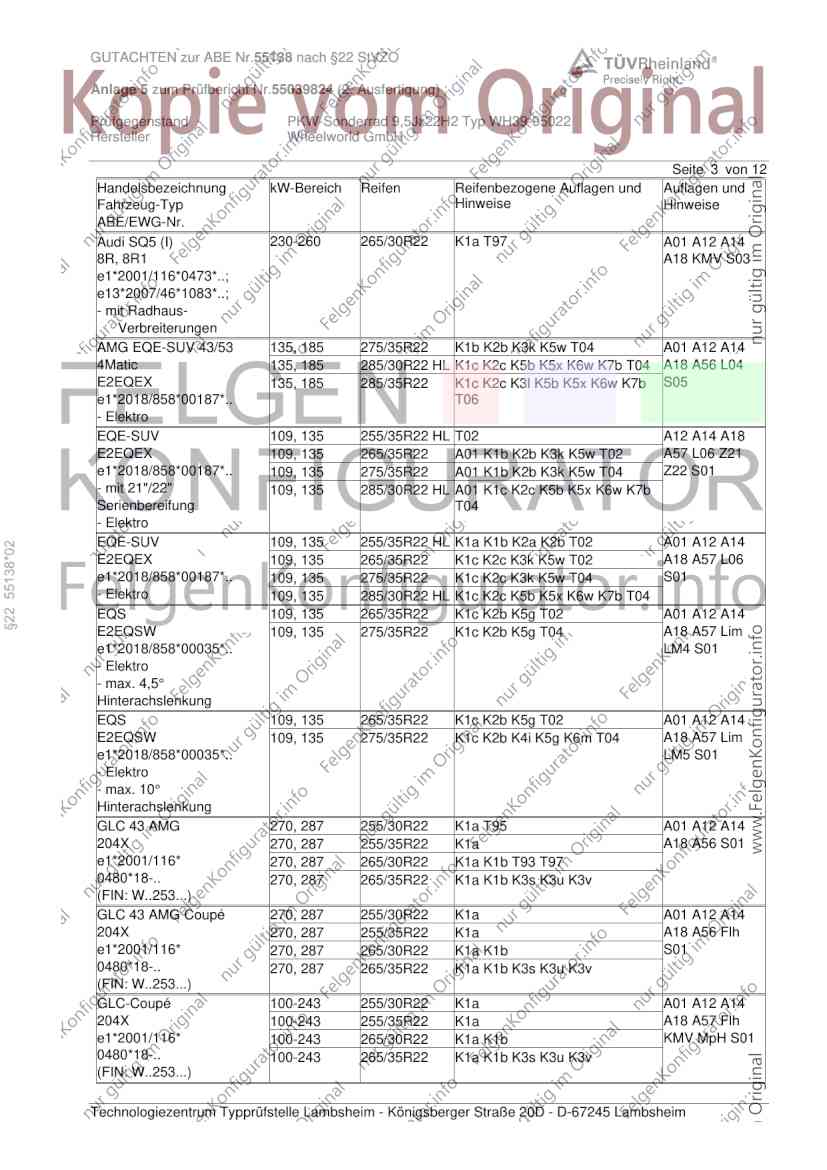

GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 (I) 230-260 265/30R22 K1a T97 A01 A12 A14
8R, 8R1 A18 KMV S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
AMG EQE-SUV 43/53 135, 185 275/35R22 K1b K2b K3k K5w T04 A01 A12 A14
4Matic 135, 185 285/30R22 HL K1c K2c K5b K5x K6w K7b T04 A18 A56 L04
E2EQEX 135, 185 285/35R22 K1c K2c K3l K5b K5x K6w K7b S05
e1*2018/858*00187*.. T06
- Elektro
EQE-SUV 109, 135 255/35R22 HL T02 A12 A14 A18
E2EQEX 109, 135 265/35R22 A01 K1b K2b K3k K5w T02 A57 L06 Z21
e1*2018/858*00187*.. 109, 135 275/35R22 A01 K1b K2b K3k K5w T04 Z22 S01
- mit 21"/22" 109, 135 285/30R22 HL A01 K1c K2c K5b K5x K6w K7b
Serienbereifung T04
- Elektro
EQE-SUV 109, 135 255/35R22 HL K1a K1b K2a K2b T02 A01 A12 A14
§22 55138*02
E2EQEX 109, 135 265/35R22 K1c K2c K3k K5w T02 A18 A57 L06
e1*2018/858*00187*.. 109, 135 275/35R22 K1c K2c K3k K5w T04 S01
- Elektro 109, 135 285/30R22 HL K1c K2c K5b K5x K6w K7b T04
EQS 109, 135 265/35R22 K1c K2b K5g T02 A01 A12 A14
E2EQSW 109, 135 275/35R22 K1c K2b K5g T04 A18 A57 Lim
e1*2018/858*00035*.. LM4 S01
- Elektro
- max. 4,5°
Hinterachslenkung
EQS 109, 135 265/35R22 K1c K2b K5g T02 A01 A12 A14
E2EQSW 109, 135 275/35R22 K1c K2b K4i K5g K6m T04 A18 A57 Lim
e1*2018/858*00035*.. LM5 S01
- Elektro
- max. 10°
Hinterachslenkung
GLC 43 AMG 270, 287 255/30R22 K1a T95 A01 A12 A14
204X 270, 287 255/35R22 K1a A18 A56 S01
e1*2001/116* 270, 287 265/30R22 K1a K1b T93 T97
0480*18-.. 270, 287 265/35R22 K1a K1b K3s K3u K3v
(FIN: W..253...)
GLC 43 AMG Coupé 270, 287 255/30R22 K1a A01 A12 A14
204X 270, 287 255/35R22 K1a A18 A56 Flh
e1*2001/116* 270, 287 265/30R22 K1a K1b S01
0480*18-.. 270, 287 265/35R22 K1a K1b K3s K3u K3v
(FIN: W..253...)
GLC-Coupé 100-243 255/30R22 K1a A01 A12 A14
204X 100-243 255/35R22 K1a A18 A57 Flh
e1*2001/116* 100-243 265/30R22 K1a K1b KMV MpH S01
0480*18-.. 100-243 265/35R22 K1a K1b K3s K3u K3v
(FIN: W..253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

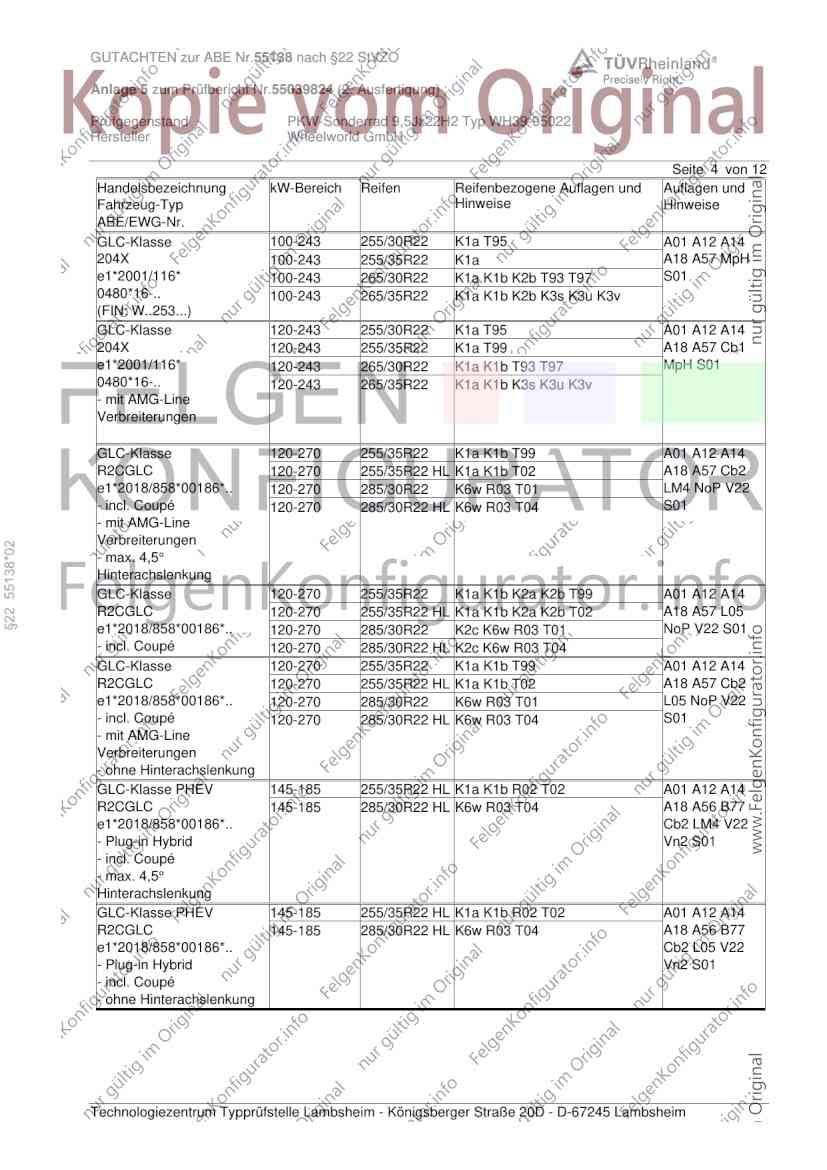

GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-243 255/30R22 K1a T95 A01 A12 A14
204X 100-243 255/35R22 K1a A18 A57 MpH
e1*2001/116* 100-243 265/30R22 K1a K1b K2b T93 T97 S01
0480*16-.. 100-243 265/35R22 K1a K1b K2b K3s K3u K3v
(FIN: W..253...)
GLC-Klasse 120-243 255/30R22 K1a T95 A01 A12 A14
204X 120-243 255/35R22 K1a T99 A18 A57 Cb1
e1*2001/116* 120-243 265/30R22 K1a K1b T93 T97 MpH S01
0480*16-.. 120-243 265/35R22 K1a K1b K3s K3u K3v
- mit AMG-Line
Verbreiterungen
GLC-Klasse 120-270 255/35R22 K1a K1b T99 A01 A12 A14
R2CGLC 120-270 255/35R22 HL K1a K1b T02 A18 A57 Cb2
e1*2018/858*00186*.. 120-270 285/30R22 K6w R03 T01 LM4 NoP V22
- incl. Coupé 120-270 285/30R22 HL K6w R03 T04 S01
- mit AMG-Line
Verbreiterungen
§22 55138*02
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 255/35R22 K1a K1b K2a K2b T99 A01 A12 A14
R2CGLC 120-270 255/35R22 HL K1a K1b K2a K2b T02 A18 A57 L05
e1*2018/858*00186*.. 120-270 285/30R22 K2c K6w R03 T01 NoP V22 S01
- incl. Coupé 120-270 285/30R22 HL K2c K6w R03 T04
GLC-Klasse 120-270 255/35R22 K1a K1b T99 A01 A12 A14
R2CGLC 120-270 255/35R22 HL K1a K1b T02 A18 A57 Cb2
e1*2018/858*00186*.. 120-270 285/30R22 K6w R03 T01 L05 NoP V22
- incl. Coupé 120-270 285/30R22 HL K6w R03 T04 S01
- mit AMG-Line
Verbreiterungen
- ohne Hinterachslenkung
GLC-Klasse PHEV 145-185 255/35R22 HL K1a K1b R02 T02 A01 A12 A14
R2CGLC 145-185 285/30R22 HL K6w R03 T04 A18 A56 B77
e1*2018/858*00186*.. Cb2 LM4 V22
- Plug-in Hybrid Vn2 S01
- incl. Coupé
- max. 4,5°
Hinterachslenkung
GLC-Klasse PHEV 145-185 255/35R22 HL K1a K1b R02 T02 A01 A12 A14
R2CGLC 145-185 285/30R22 HL K6w R03 T04 A18 A56 B77
e1*2018/858*00186*.. Cb2 L05 V22
- Plug-in Hybrid Vn2 S01
- incl. Coupé
- ohne Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

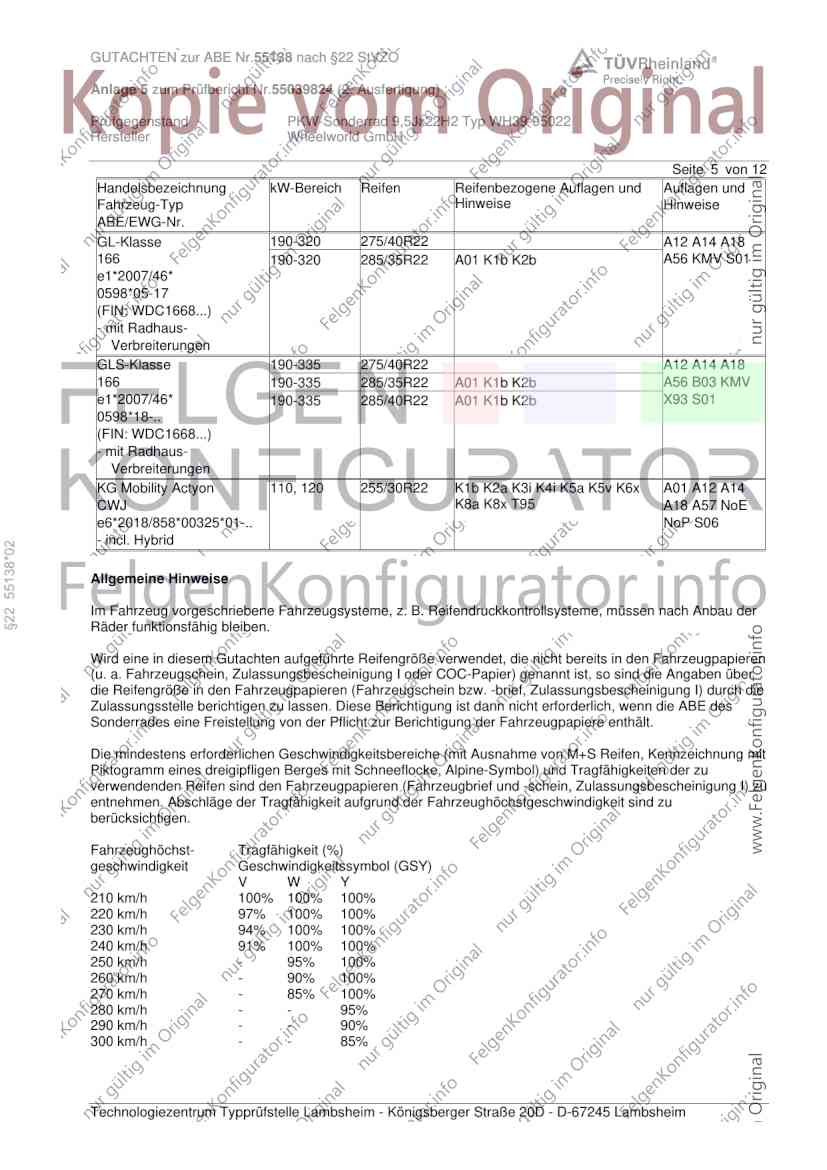

GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GL-Klasse 190-320 275/40R22 A12 A14 A18
166 190-320 285/35R22 A01 K1b K2b A56 KMV S01
e1*2007/46*
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLS-Klasse 190-335 275/40R22 A12 A14 A18
166 190-335 285/35R22 A01 K1b K2b A56 B03 KMV
e1*2007/46* 190-335 285/40R22 A01 K1b K2b X93 S01
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
KG Mobility Actyon 110, 120 255/30R22 K1b K2a K3i K4i K5a K5v K6x A01 A12 A14
CWJ K8a K8x T95 A18 A57 NoE
e6*2018/858*00325*01-.. NoP S06
- incl. Hybrid
§22 55138*02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

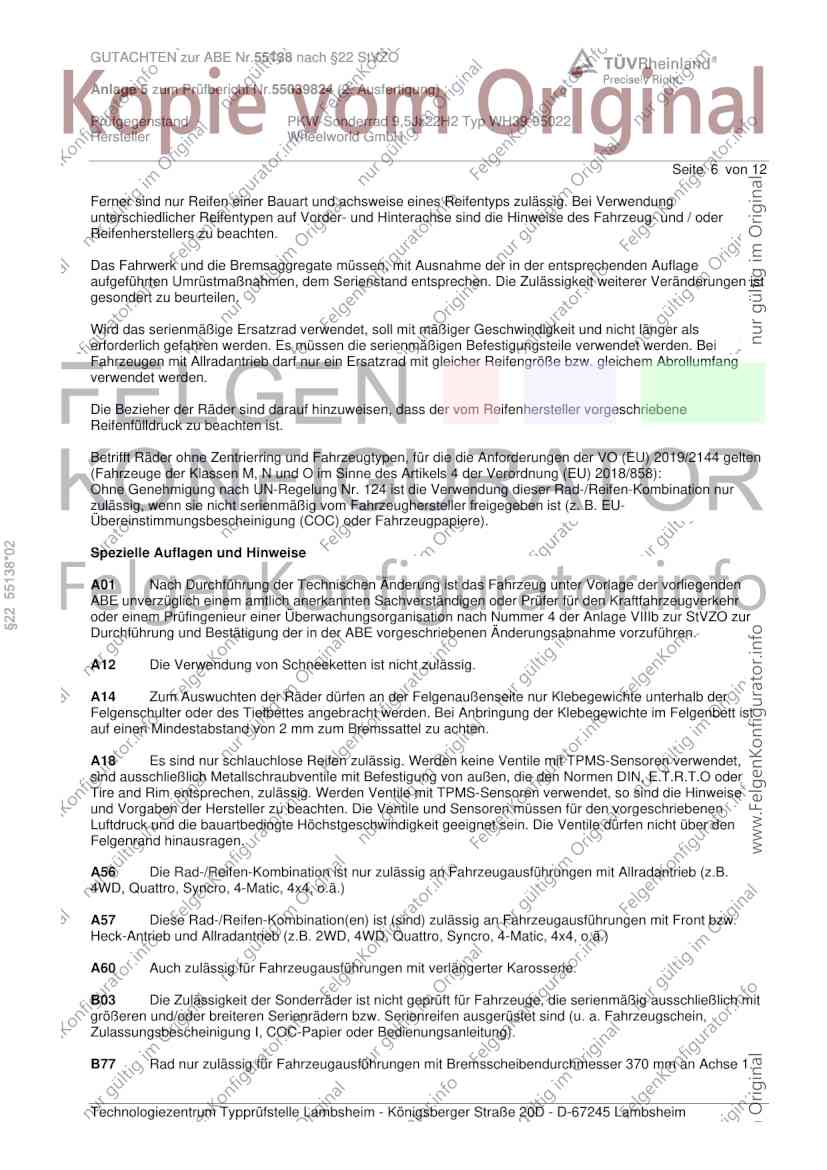

GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 6 von 12
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
§22 55138*02
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH

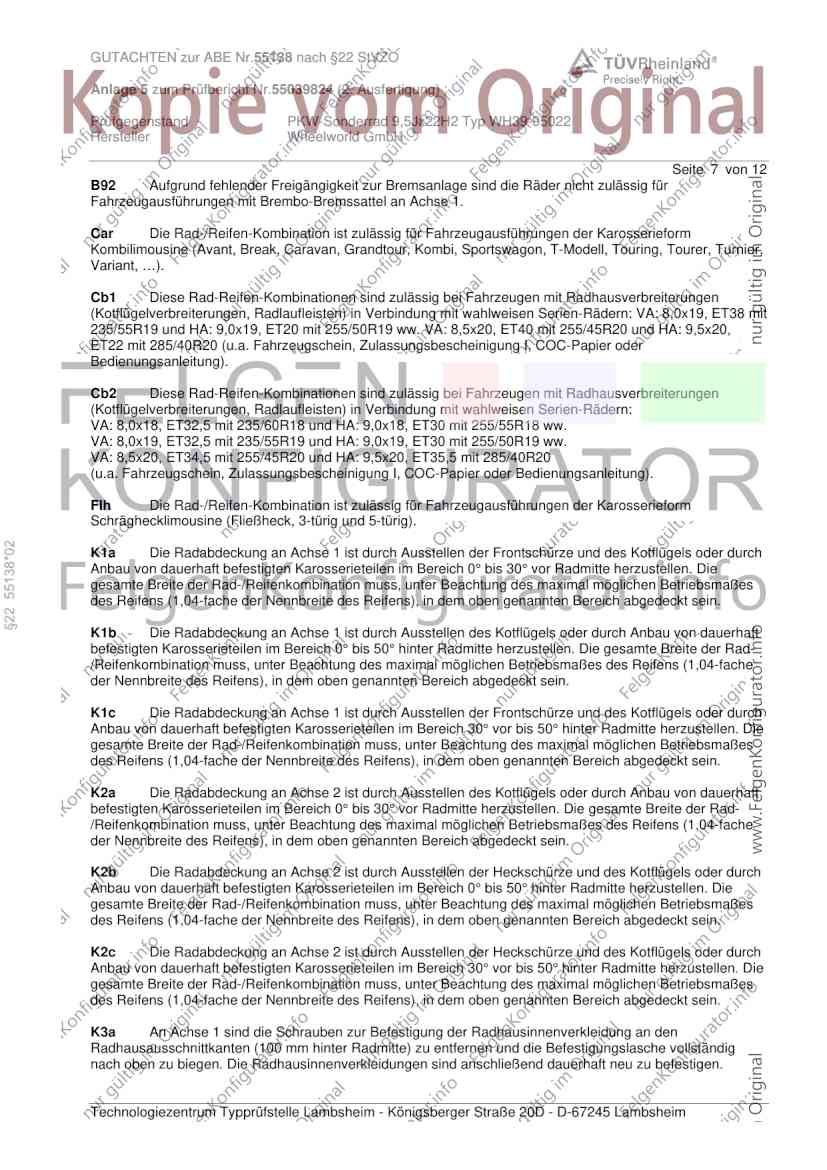

Seite 7 von 12
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§22 55138*02
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH

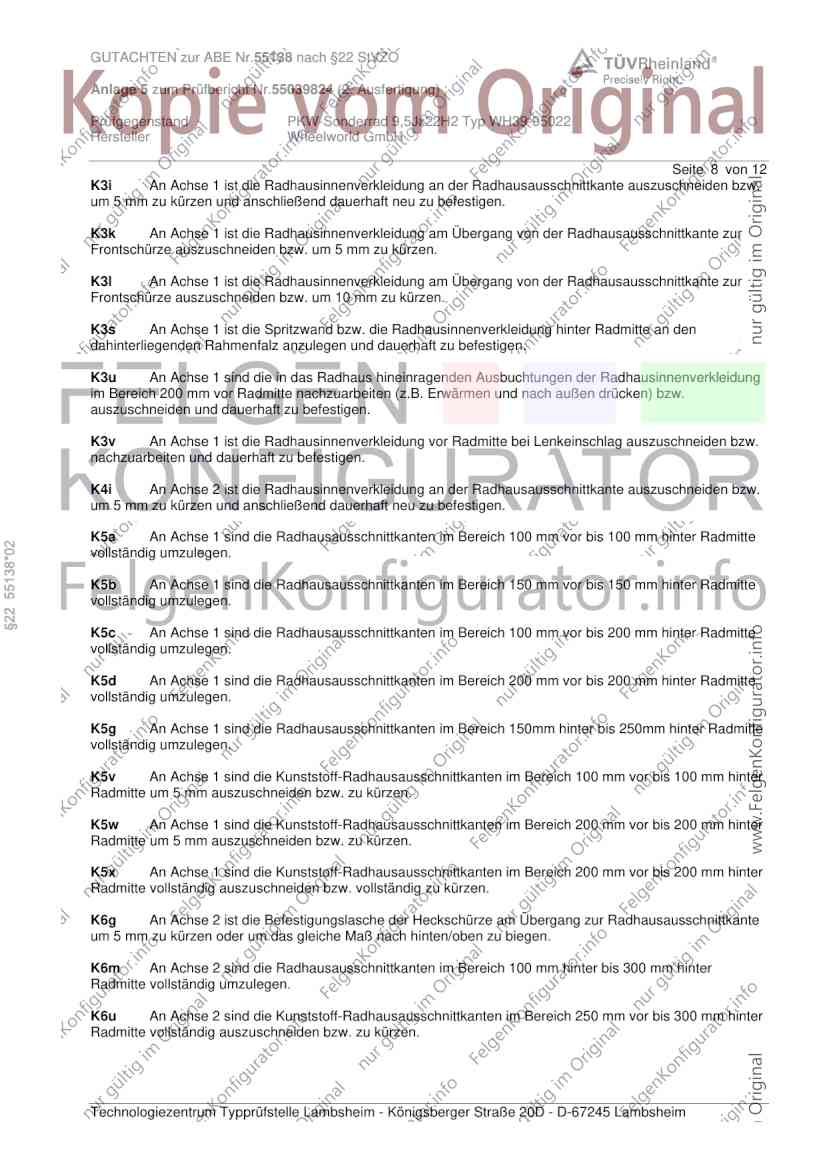

Seite 8 von 12
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K3l An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Frontschürze auszuschneiden bzw. um 10 mm zu kürzen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
§22 55138*02
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5g An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm hinter bis 250mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH

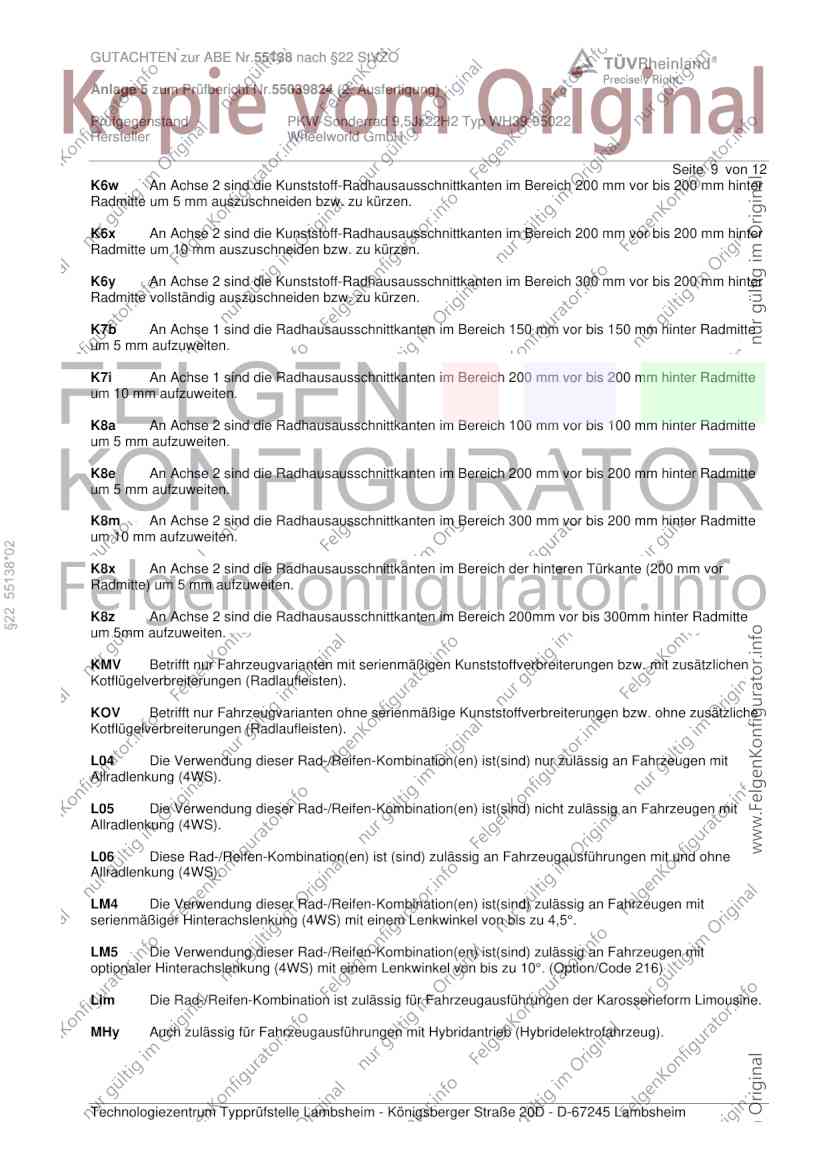

Seite 9 von 12
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
§22 55138*02
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH

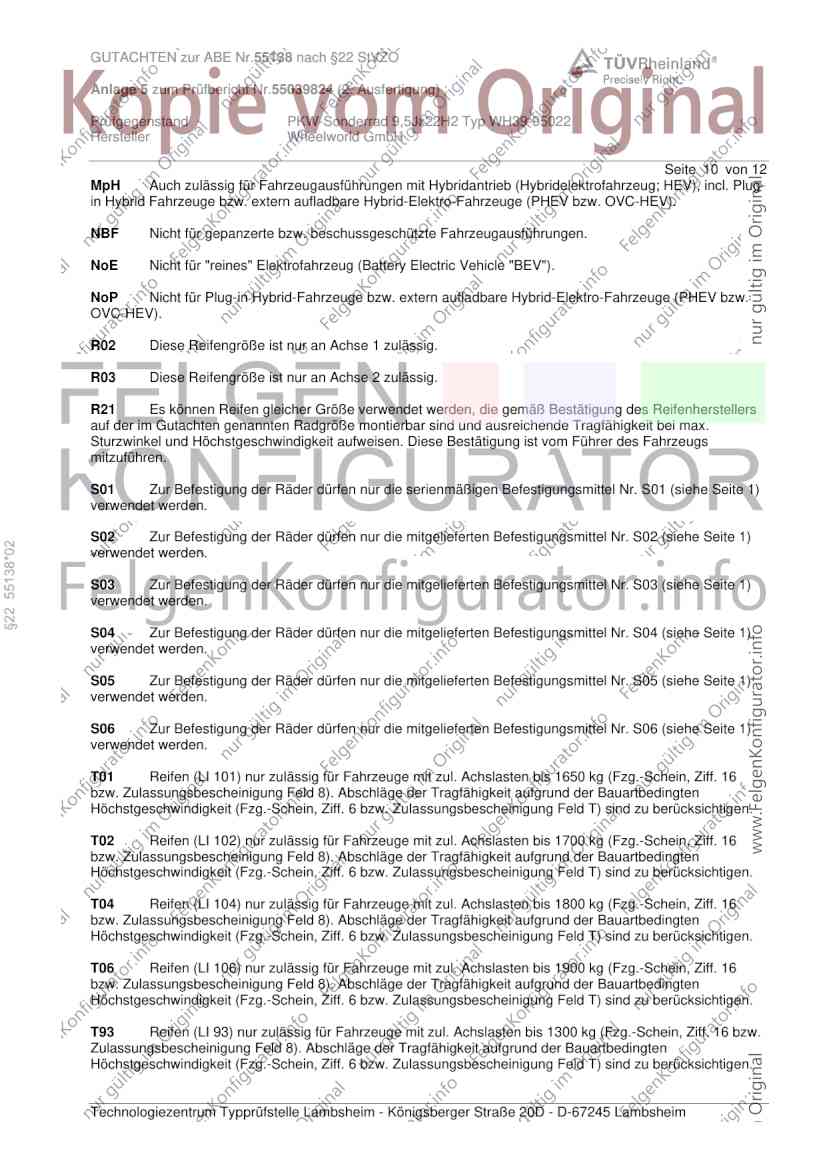

Seite 10 von 12
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
§22 55138*02
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

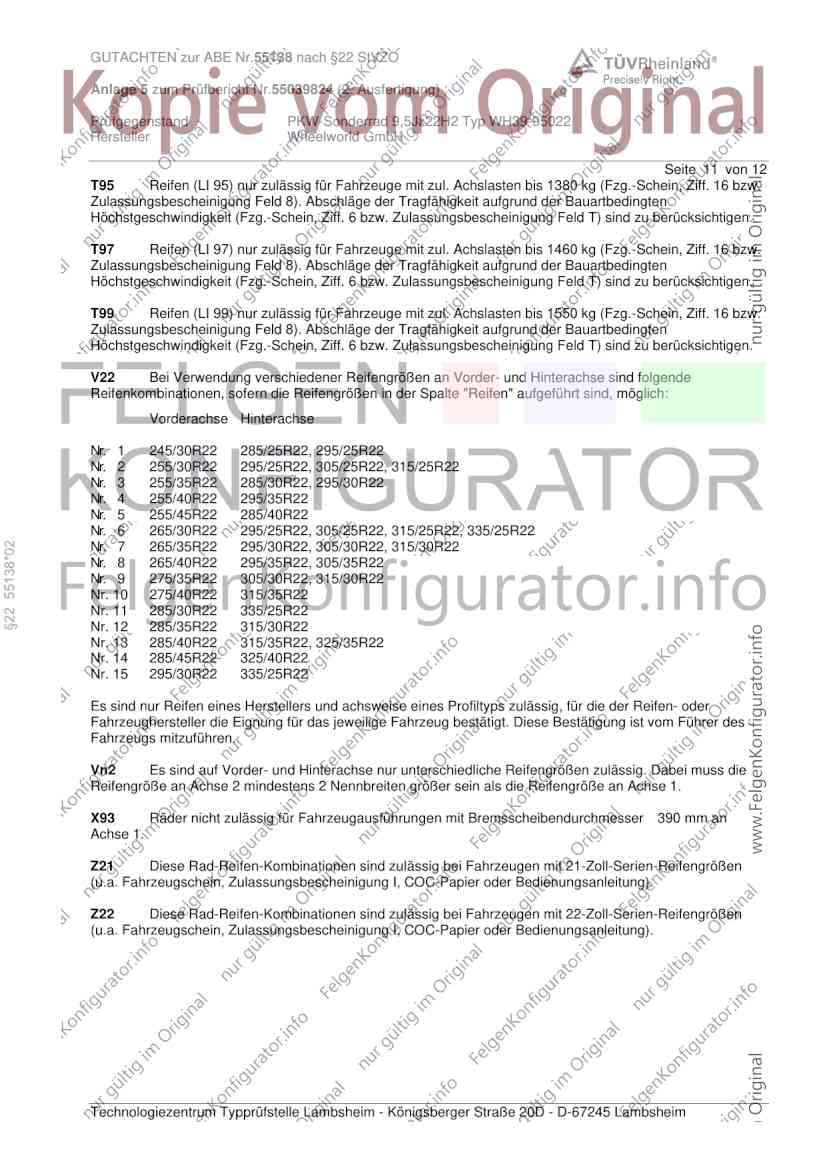

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V22 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R22 285/25R22, 295/25R22
Nr. 2 255/30R22 295/25R22, 305/25R22, 315/25R22
Nr. 3 255/35R22 285/30R22, 295/30R22
Nr. 4 255/40R22 295/35R22
Nr. 5 255/45R22 285/40R22
Nr. 6 265/30R22 295/25R22, 305/25R22, 315/25R22, 335/25R22
§22 55138*02
Nr. 7 265/35R22 295/30R22, 305/30R22, 315/30R22
Nr. 8 265/40R22 295/35R22, 305/35R22
Nr. 9 275/35R22 305/30R22, 315/30R22
Nr. 10 275/40R22 315/35R22
Nr. 11 285/30R22 335/25R22
Nr. 12 285/35R22 315/30R22
Nr. 13 285/40R22 315/35R22, 325/35R22
Nr. 14 285/45R22 325/40R22
Nr. 15 295/30R22 335/25R22
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X93 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm an
Achse 1.
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55138 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55039824 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx22H2 Typ WH39-95022
Hersteller Wheelworld GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. November 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. November 2025
§22 55138*02
Kocher 00458618.DOCX
sw
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
