GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 1 von 19
Auftraggeber Wheelworld GmbH
Hittenstrale 3
38871 llsenburg
QM-Nr.: 49 02 0102002
Priifgegenstand PKW-Sonderrad
Modell WH40
Typ WH40-80019
RadgréRe 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- |Rad- | Abrollumfang
fuhrung Lochkreis- (mm)/ | tiefe last (mm)
Mittenloch-g (mm) (kg)
(mm)
A5 WH40-80019 A5/ ohne Ring 5/112/66,6 43 925 | 2400
Kennzeichnungen
KBA-Nummer 55005
Herstellerzeichen wheelworld
Radtyp und Ausfiihrung WH40-80019 (s.o.)
RadgréRe 8,0Jx19H2
Einpresstiefe ET.. (s.0.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. |Artder Bund Anzugsmoment (Nm) |Schaftiange (mm) | Artikel-Nr.
Befestigungsmittel
S01 | Schraube M14x1,5 Kugel @28 | 120 30 MFS 156
S02 | Schraube M14x1,5 Kugel @28 | 130 30 MFS 156
S03 | Schraube M14x1,5 Kugel @28 | 150 30 MFS 156
S04 | Schraube M14x1,5 Kugel @28 | 160 30 MFS 156
S05 | Schraube M14x1,5 Kugel @28 | 180 30 MFS 156
S06 | Schraube M14x1,5 Kugel @28 | 130 27 MFS 155
Priifungen
Entsprechend den Kriterien des VdTUV Merkblattes 751 (in der jeweils giiltigen Fassung) wurden an
den im Verwendungsbereich aufgefihrten Fahrzeugen Anbau-, Freigangigkeits- und
Handlingsprifungen durchgeftihrt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 2 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 | R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 | R37 T87 T91 A57 Car Lim
e1*2001/116* 88-200 225/40R19 | M+S T89 T93 S01
0430*00-41; 88-200 235/35R19 | M+S T87 T91
€132007/46*1084*.. [88-200 245/35R19 | T89 T93
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 235/45R19 | T95T99 A12 A14 A21
4G, 4G1 100-245 245/40R19 | T94 T98 A57 B90 BnK
e1*2007/46*0436"..; Car Lim NA1
e13*2007/461147*.. S01
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 | A91 T96 A14 A21 A57
F2 100-250 235/45R19 | A91 T95 T99 Car KOV L06
e1*2007/46*1801*.. 100-250 235/50R19 | A12 Lim NoP S01
100-250 245/45R19 | A12
100-250 255/45R19 | A12
Audi A6 / A6 Avant 185,195 235/45R19 | A91 199 A14 A21 A56
TFSle 185,195 235/50R19 | A12 Car KOV L06
F2 185,195 245/45R19 | A12 Lim S01
€172007/46*1801".. 185,195 255/45R19 | A12
- Plug-in Hybrid
Audi A6 allroad 140-245 235/45R19 | A91T99 A14 A21 A56
4G, 4G1 140-245 235/50R19 | A91 B92 Car KMV
€172007/46"0436"..; 140-245 245/45R19 | A12 S01
€13°2007/46*1147*.. [ 140-245 255/45R19 | A12
- incl. Facelift 2014
Audi sS4 245 235/35R19 | M+S T91 A12 A14 A21
B8, B81 245 245/35R19 | T93 Car Lim SO1
e1*2001/116*0430"..;
e13*2007/461084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 253,257 245/45R19 | M+S A12 A14 A21
F2 253,257 255/45R19 | M+S A56 BnK Car
e1*2007/46*1801*.. KOV L06 Lim
MHy NoP
S01
A-Klasse 60-142 215/35R19 | K14 K1c K2b K41 K42 K56 T85 A01A12A14
169 A21S06
e1*2001/116*0288..
A-Klasse 66, 80 215/35R19 | K2b T85 Y18 A01A12A14
176, 245G 66-160 225/35R19 | K1aK2b T88 A21 A57 Flh
€172007/46*0928"..; 66-160 235/35R19 | G86 K1c K2b K4i K5d K6g K8h T87 V00 V19 S02
e1*2001/116* T91
0470*04-.. 66-160 245/30R19 | K1c K2c K4i K5d K6g K8h T89
75,90,115 215/35R19 | K2b NoD T85
A-Klasse 70-140 225/35R19 | K5d T84 T88 A01A12A14
F2A 70-140 225/40R19 | K5d K7a A21 A58 F23
e1*2007/46*1829".. 70-140 235/35R19 | K1a K1b K2b K5d K6f K7i T87 T91 Lim NoP V19
70-140 245/35R19 | K2b K6f K8h R03 Y85 502
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 3 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 110-165 225/35R19 | K5d T88 A01A12A14
F2A 110-165 225/40R19 | K5d K7a A21 A57 F24
e1*2007/46*1829".. 110-165 235/35R19 | K1a K1b K2b K5d K7i T91 Lim NoP V0O
110-165 245/35R19 | K2b K6d R03 V19 Y85 S02
A-Klasse A 250e 118, 120 225/40R19 | K5d K7a A01A12A14
F2A 118, 120 235/35R19 | K1a K1b K2b K5d K6f K7i T91 A21 A58 F23
e1*2007/46*1829*07-.. | 118, 120 245/35R19 | K2b K6f K8h R03 Lim V19 Y85
- Plug-in Hybrid S02
AMG A 45 4Matic 265, 280 235/35R19 | T91 A12 A14 A21
176, 245G, -/AMG 265, 280 245/30R19 | A01 K1a K1b K4i K6g K8h T89 AS56 Flh S02
e1*2007/46*0928"..;
e1*2007/46*1163"..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
AMG CLA 35 225 225/40R19 | M+S A12 A14 A21
F2CLA 225 235/35R19 | A01 K5d K7a T91 AS56 Lim S02
e1*2007/46*1912".. 225 245/35R19 | A01 K4i K5d K6f K7a K9v
AMG CLA 35 Shooting | 225 225/40R19 | M+S A12 A14 A21
Brake 225 235/35R19 | A01 K5d K7a T91 AS56 Car S02
F2CLA 225 245/35R19 | A01 K4i K5d K6f K7a K9v
e1*2007/46*1912"..
AMG GLA 35 225 235/50R19 A12 A14 A21
F2B 225 245/45R19 A56 S02
e1*2007/46*1909".. 225 255/45R19 | A01 K5v
AMG GLB 35 225 235/50R19 A12 A14 A21
F2B 225 245/45R19 A56 S02
e1*2007/46*1909".. 225 255/45R19 | A01 K5v
B-Klasse 70-142 215/35R19 | K42T85 A01A12A14
245 70-142 225/35R19 | G46 K1a K1b K2b K41 K42 K43 T84 | A21 S06
e1*2001/116%0314".. T88
B-Klasse 66, 80 215/35R19 | A58 K2b T85 A01A12A14
246, 245G 66-155 225/35R19 | A57 K2b T88 A21 NoE S02
e1*2007/46*0751*..; 66-155 235/35R19 | A57 G01K1aK1b K2b T87 T91
€172001/116* 75,90,115 215/35R19 | A58 K2b NoD T85
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 | K2b K5d T88 A01A12A14
F2B 70-165 225/40R19 | K2b K5d K7a A21 A57 F24
e1*2007/46*1909".. 70-165 235/35R19 | K1a K2b K5d K6f K7i T87 T91 NoP V00 V19
70-165 245/35R19 | K2b K4i K6f R03 S02
B-Klasse 70-140 225/35R19 | K2b K4i K5d K6f T88 A01A12A14
F2B 70-140 225/40R19 | K2b K4i K5d K6f K7a A21 A58 F23
e1*2007/46*1909".. 70-140 235/35R19 | K1a K2b K4i K5d K6f K7i K8h T87 NoP V19 S02
T91
70-140 245/35R19 | K2b K4i K6f K8h R03
B-Klasse B 250e 118, 120 225/40R19 | K2b K4i K5d K6f K7a A01A12A14
F2B 118, 120 235/35R19 | K1a K2b K4i K5d K6f K7i K8h T91 A21 A58 F23
e1*2007/46*1909*05-.. | 118, 120 245/35R19 | K2b K4i K6f K8h R03 V19 802
- Plug-in Hybrid
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 4 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive |65 (132) 225/40R19 A12 A14 A21
245G 65 (132) 235/35R19 | T91 A58 Flh KMV
e1*2001/116*0470".. S02
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 |M+S T91 A12 A14 A21
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 | T89T93 A12 A14 A21
204 85-190 235/35R19 | T91 A58 Lim NoP
e1*2001/116* 85-190 245/35R19 | A01 K1a K1b K2b T89 T93 V19 802
0431729-.. 85-190 245/35R19 | K2h RO3 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 120-150 235/35R19 |A12T91 A14 A21 A57
R2CW 120-195 225/40R19 | A90 T89 T93 LO5 Lim NoE
e1*2018/858*00016™.. | 120-195 245/35R19 | A01 A12 K2b R03 T89 T93 NoP V19 S03
C-Klasse 4matic 125-245 225/40R19 A12 A14 A21
204 125-245 235/35R19 AS56 Lim NoP
e1*2001/116* 125-245 245/35R19 | A01K1a K1b K2b V19 802
0431729-.. 125-245 245/35R19 | K2h R0O3
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 225/40R19 | R02 A12 A14 A21
PHEV 155 225/40R19 | M+S RO3 T93 A56 Lim V19
204 155 245/35R19 | A01 K1a K1b K2b T93 S02
€172001/116* 155 245/35R19 | K2h R0O3 T93
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse All-Terrain 147, 150 225/45R19 | T92 T96 A12 A14 A21
R2CS 147, 150 235/40R19 | T92 T96 A56 Car KMV
e1*2018/85800017*.. LO5 NoE NoP
S03
C-Klasse Coupé / 110-190 225/40R19 A12 A14 A21
Cabrio 110-190 235/35R19 A58 Cbo Cpe
204 110-190 245/35R19 | A01K1a K1b K2b V19 802
€172001/116* 110-190 245/35R19 | K2h R03
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 5 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/40R19 A12 A14 A21
Cabrio 4matic 125-245 235/35R19 A56 Cbo Cpe
204 125-245 245/35R19 | A01K1a K1b K2b V19 802
€172001/116* 125-245 245/35R19 | K2h R0O3
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse PHEV 143, 155 225/40R19 | R02 A12 A14 A21
204 143, 155 225/40R19 | M+S RO3 T93 A58 Lim V19
€172001/116* 143, 155 245/35R19 | A01 K1a K1b K2b T93 S02
0431735-.. 143, 155 245/35R19 | K2h R0O3 T93
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/40R19 | T89T93 A12 A14 A21
204K 85-190 235/35R19 | T91 A58 Car NoP
e1*2001/116* 85-190 245/35R19 | A01 K1a K1b K2b T89 T93 V19 802
0457725-.. 85-190 245/35R19 | K2h R03 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 | A90 T93 A14 A21 A57
R2CS 120-150 235/35R19 |A12T91 Car KOV LO5
e1*2018/858*00017*.. | 120-150 245/35R19 | A01 A12 K2b RO3 T93 NoE NoP V19
S03
C-Klasse T-Modell 125-245 225/40R19 | T93 A12 A14 A21
4matic 125-245 235/35R19 | T91 AS56 Car NoP
204K 125-245 245/35R19 | A01 K1a K1b K2b T93 V19 802
€172001/116* 125-245 245/35R19 | K2h RO3 T93
0457725-..
- incl. Facelift 2018
(FIN: W..205...)
CLA 45 AMG 4matic | 265, 280 235/35R19 | T91 A12 A14 A21
245G, /AMG 265, 280 245/30R19 | A01 K1a K1b K4i K6g K8h T89 A56 Lim S02
e1*2007/46*1207~..;
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic | 265, 280 235/35R19 | T91 A12 A14 A21
245G, /AMG 265, 280 245/30R19 | A01 K1a K1b K4i K6g K8h T89 AB6 Car S02
e1*2007/46*1207~..;
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 | K2b T85 Y16 A01A12A14
117, 245G 80,90,115 215/35R19 | K2b NoD T85 A21 A57 Lim
€172007/46*1007"..; 80-160 225/35R19 | K1aK1b K2b T84 T88 V00 V19 S02
€172001/116* 80-160 235/35R19 | G86 K1c K2b K4i K5d K6g K8h T87
0470*04-.. T91
80-160 245/30R19 | K1c K2c K4i K5d K6g K8h T89
CLA-Klasse 85-165 225/40R19 | K2b K5d K7a A01A12A14
F2CLA 85-165 235/35R19 | K1a K1b K2b K5d K7i T87 T91 A21 A57 F24
e1*2007/46*1912*.. 85-165 245/35R19 | K1a K1b K2b K4i K5d K6f K7i Lim NoP V0O
V19 S02
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 6 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse CLA 250e | 118, 120 225/40R19 | K5d K7a T93 A01A12A14
F2CLA 118, 120 235/35R19 | K1a K1b K5d K7i T91 A21 A58 Car
e1*2007/46*1912*.. 118, 120 245/35R19 | K1a K1b K2b K4i K5d K6f K7i T93 F23V19 S02
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e | 118, 120 225/40R19 | K5d K7a T93 A01A12A14
F2CLA 118, 120 235/35R19 | K1a K1b K5d K7i T91 A21 A58 F23
e1*2007/46*1912*.. 118, 120 245/35R19 | K1a K1b K2b K4i K5d K6f K7i T93 Lim V19 S02
- Plug-in Hybrid
CLA-Klasse Shooting |80,90,115 215/35R19 | K2b NoD T85 A01A12A14
Brake 80-160 225/35R19 | K1aK1b K2b T84 T88 A21 A57 Car
245G 80-160 235/35R19 | G86 K1c K2b K4i K5d K6g K8h T87 V00 V19 S02
e1*2001/116* T91
0470*12-.. 80-160 245/30R19 | K1c K2c K4i K5d K6g K8h T89
CLA-Klasse Shooting | 85-165 225/40R19 | K2b K5d K7a A01A12A14
Brake 85-165 235/35R19 | K1aK1b K2b K5d K7i T87 T91 A21 A57 Car
F2CLA 85-165 245/35R19 | K1a K1b K2b K4i K5d K6f K7i F24 NoP V0O
e1*2007/46*1912".. V19 S02
CLE Klasse 120-190 245/40R19 | A91 A14 A21 A57
R2CLECA B70 Cbo Cpe
e1*2018/85800311*.. L06 NoP S02
- Coupé/Cabrio
CL-Klasse 220-368 245/40R19 | T94 T98 A12 A14 A21
215 B03 S03
e1*98/14*0113*..
CL-Klasse 285 235/45R19 | A10T95 T99 A14 A21B03
216 285 245/40R19 | A10T94 T98 Cpe P35 S03
e1*2001/116*0372"..
(FIN: WDD216...)
E-Klasse 110-220 225/40R19 | A10R37 T93 A14 A21 A58
212 110-220 225/45R19 | A12 R37 T92 T96 Lim NoP V19
e1*2001/116* 110-220 235/40R19 | A10 R37 T92 T96 S03
0501724-.. 110-220 245/35R19 |A10T93
(Baumuster 213) 110-220 245/40R19 _[A10T94 T98
E-Klasse 4matic 120-145 225/40R19 | A10R37 T93 A14 A21 A56
212 120-145 225/45R19 | A12 R37 T92 T96 Lim NoP V19
€172001/116* 120-145 235/40R19 | A10 R37 T92 T96 S03
0501724-.. 120-270 245/35R19 _[A10T93
(Baumuster 213) 120-270 245/40R19 [A10T94 T98
E-Klasse Coupé / 120-220 225/40R19 | A10R37 T93 A14 A21 A58
Cabrio 120-220 225/45R19 | A12 R37 T92 T96 Cbo Cpe NoP
R1EC 120-220 235/40R19 | A10 R37 T92 T96 V19 S03
€172007/46*1666".. 120-220 245/35R19 |A10T93
120-220 245/40R19 | A10
E-Klasse Coupé / 135-195 225/40R19 | A10 R37 T93 A14 A21 A56
Cabrio 4matic 135-195 225/45R19 | A12 R37 T92 T96 Cbo Cpe NoP
R1EC 135-195 235/40R19 | A10 R37 T92 T96 V19803
€1"2007/46"1666".. |135-270 245/35R19 _[A10 T93
135-270 245/40R19 | A10
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 7 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-210 225/45R19 | A12 R37 T96 X77 A14 A21 A58
RIES 110-210 235/40R19 | A10R37 T96 X77 Car KOV NoP
e1*2007/46*1560".. 110-210 245/40R19 | A10T94 T98 V19 S03
E-Klasse T-Modell 135-195 225/45R19 | A12 R37 T96 A14 A21 A56
4matic 135-195 235/40R19 | A10 R37 T96 X77 Car KOV NoP
R1ES 135-270 245/40R19 | A10 T98 V19 S03
e1*2007/461560"..
EQA-Klasse 80-139 225/50R19 | K2b M+S A01A12A14
F2B 80-139 235/50R19 | K1b K2¢ K5v A21 A57 S03
e1*2007/46*1909*09-.. | 80-139 245/45R19 | K2b K5v
- Elektro 80-139 255/45R19 | K1b K2¢ K5v
95 225/50R19 | K2b
EQB-Klasse 95-139 225/50R19 | K2b M+S T00 A01A12A14
F2B 95-139 235/50R19 | K1b K2¢ K5v A21 A57 S03
e1*2007/46*1909*12-.. | 95-139 245/45R19 | K2b K5v T02 T98
- Elektro 95-139 255/45R19 | K1b K2¢ K5v
EQE-Klasse 109, 135 235/50R19 | A10 T03 A14 A21 A57
E2EQEW 109, 135 245/45R19 | A10 T02 B0O3 LO5 Lim
e1*2018/858*00036*.. | 109, 135 255/45R19 | A10 V19 803
-max.Leistung:180,
215, 300 kW
- Elektro
- ohne
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 | A10 A84 T03 A14 A21 A57
E2EQEW 109, 135 245/45R19 | A10 A84 T02 B03 Lim LM4
e1*2018/858*00036*.. | 109, 135 255/45R19 | A10 A84 V19 S03
-max.Leistung:180,
215, 300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 | A10 A84 T03 A14 A21 A57
E2EQEW 109, 135 245/45R19 | A10 A84 T02 BO03 Lim LM5
e1*2018/858*00036*.. | 109, 135 255/45R19 | A10 A84 V19 S03
-max.Leistung:180,
215, 300 kW
- Elektro
- max. 10°
Hinterachslenkung
eVito/ eVito Tourer 70 (85) 245/40R19 | K2b TO1 A01A12A14
639/2, 639/4 HL A21 A58 AFa
€172007/46*0457*20-.. | 70 (85) 245/45R19 | GO1 K2b T02 Rm1 805
e1*2007/46*0458*15-..
- 225er-Serienbereif.
- Elektro
GLA 250e 118,120 225/50R19 | M+S A12 A14 A21
F2B 118,120 225/50R19 | R37 A58 F23 NoE
e1*2007/46*1909*08-.. | 118,120 235/50R19 | A01 K1b K2b K5v S02
- Plug-in Hybrid 118,120 245/45R19 | A01 Kbv
118,120 255/45R19 | A01 K1b K2b K5v
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 8 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 45 AMG 4matic | 265, 280 225/45R19 | M+S A12 A14 A21
245G, -/AMG 265, 280 235/40R19 A56 S02
€172001/116*0470%..; | 265, 280 235/45R19
€1*2007/46*1207".. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A14 A21
245G 80-155 235/40R19 AS57 Flh S02
e1*2001/116* 80-155 235/45R19
0470706-.. 80-155 245/40R19
80-155 245/45R19
GLA-Klasse 85-165 225/50R19 | K1b K2b R37 A01A12A14
F2B 85-165 225/50R19 | K1b K2b M+S A21 A57 NoE
e1*2007/46*1909".. 85-165 235/50R19 | K1c K2c K5v NoP S02
85-165 245/45R19 | K1b K2b K5v
85-165 255/45R19 | K1c K2¢ K5v
GLB-Klasse 85-165 225/50R19 | K1b K2b R37 A01A12A14
F2B 85-165 225/50R19 | K1b K2b M+S A21 A57 NoE
e1*2007/46*1909".. 85-165 235/50R19 | K1c K2¢ K5v NoP S02
85-165 245/45R19 | K1b K2b K5v
85-165 255/45R19 | K1c K2¢ K5v
GLE-Klasse 150-190 235/55R19 | A31 R37 T01 T05 A14 A21 A56
166 150-190 245/50R19 | A12 R37 T01 T05 B03 MHy
€172007/46* 150-335 255/50R19 | A01 A12 K2b NBF
0598"16-... 150-335 265/50R19 |A01A12K1b K2b S03
(FIN: WDC1660...)
GLKlasse 155,165 265/55R19 | M+S 185 A12 A14 A21
164 G 155,165 275/50R19 | R37 185 B03 X77 S03
e1*2001/116*0340*.. [ 155,165 275/55R19 | 185
M-Klasse 140-285 255/50R19 | K1b A01A12A14
164 A21F38S03
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-285 255/50R19 | K1cK2b A01A12A14
164 A21F39S03
e1*2001/116*0315"..
- ohne Luftfederung
M-Klasse 150-190 235/55R19 | R37 T01 T05 A12 A14 A21
166 150-190 245/50R19 | A01 K2b R37 T01 T05 A56 BO3 NBF
e1*2007/46* 150-320 255/50R19 | A01 K2b S03
0598*00-15 150-320 265/50R19 | A01 K1a K1b K2b
R-Klasse 140-225 255/45R19 | K1c K2b R37 T0OO T04 A01A12A14
251 140-285 255/50R19 | K1cK2c A21503
e1*2001/116%0341*..
S-Klasse 145-368 245/40R19 | T94 T98 A12 A14 A21
220 AB1B03 NBF
e1*97/27*0099".. S03
S-Klasse 150-285 235/45R19 | A10 T95 T99 A14 A21B03
221 150-285 245/40R19 | A10T94 T98 P35S03
e1*2001/116*0335"..
(FIN: WDD221...)
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO /A TOVRheinland®
Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 9 von 19
Handelsbezeichnung | kW-Bereich | Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito (1) 58-105 245/40R19 | GO1 K1c K2c K42 K44 K56 T98 A01A12A14
638 A21804
€9%93/81,98/14,
2001/116*0005*..
Vito (1) 60-105 245/40R19 | GO1 K1c K2c K42 K44 K56 T98 A01A12A14
638/1 A21S04
K393
Vito/Viano (II) 65-190 245/40R19 | K1c K2b K41 T98 A01A12A14
639, -12, -/4, -I5 65-190 245/45R19 | G03 K1c K2b K41 K42 T02 T98 A21 A57 S05
€9*2001/116%0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275,L720
- incl. MJ 2011
V-Klasse (1) 72-128 245/40R19 | GO1 K1c K2c K42 K44 K56 T98 A01A12A14
638/2 A21S04
€9"95/54, 98/14,
2001/116*0020"..
V-Klasse/Vito (lll) 100-176 235/45R19 | G90 G94 K2b T99 A01A12A14
639/2, 639/4 100-176 245/40R19 | K1a K1b K2b K5k T98 A21 A58 AHa
e1*2007/46*0457*09-.. | 100-176 245/45R19 | G90 K1a K1b K2b K5k T02 T98 NoE S05
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo,
Mixto,..
V-Klasse/Vito (lll) 65-100 235/45R19 | G90 K2b T99 A01A12A14
639/2, 639/4 65-100 245/40R19 | K1a K1b K2b K5k T98 A21 A58 AFa
e1*2007/46*0457*09-.. | 65-100 245/45R19 | G90 K1a K1b K2b K5k T02 T98 NoE S05
e1*2007/46*045808-..
(Baureihe 447)
- nur Frontantrieb
V-Klasse/Vito 4matic | 100-176 235/45R19 | G90 G94 K2b T99 A01A12A14
(liry 100-176 245/40R19 | K1a K1b K2b K5k T98 A21 A56 NoE
639/2, 639/5 100-176 245/45R19 | G90 K1a K1b K2b K5k T02 T98 S05
e1*2007/46*045709-..
e1*2007/46*0459*06-..
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo,
Mixto,..
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 10 von 19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, mussen nach
Anbau der Rader funktionsfahig bleiben.
Wird eine in diesem Gutachten aufgefiihrte ReifengréRe verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) genannt ist,
so sind die Angaben Uber die ReifengréRe in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthélt.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfahigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschlage der Tragfahigkeit aufgrund der
Fahrzeughdchstgeschwindigkeit sind zu berticksichtigen.
Fahrzeughdchst- Tragfahigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
\ w Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zuléssig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate mussen, mit Ausnahme der in der entsprechenden Auflage
aufgeftihrten UmrtistmafRnahmen, dem Serienstand entsprechen. Die Zulassigkeit weiterer
Veranderungen ist gesondert zu beurteilen.
Wird das serienméaRige Ersatzrad verwendet, soll mit maRiger Geschwindigkeit und nicht langer als
erforderlich gefahren werden. Es mussen die serienméaBigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher ReifengréRe bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Rader sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfiilldruck zu beachten ist.
Betrifft Rader ohne Zentrierring und Fahrzeugtypen, fur die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulassig, wenn sie nicht serienmaBig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Ubereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO é; TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 11 von 19

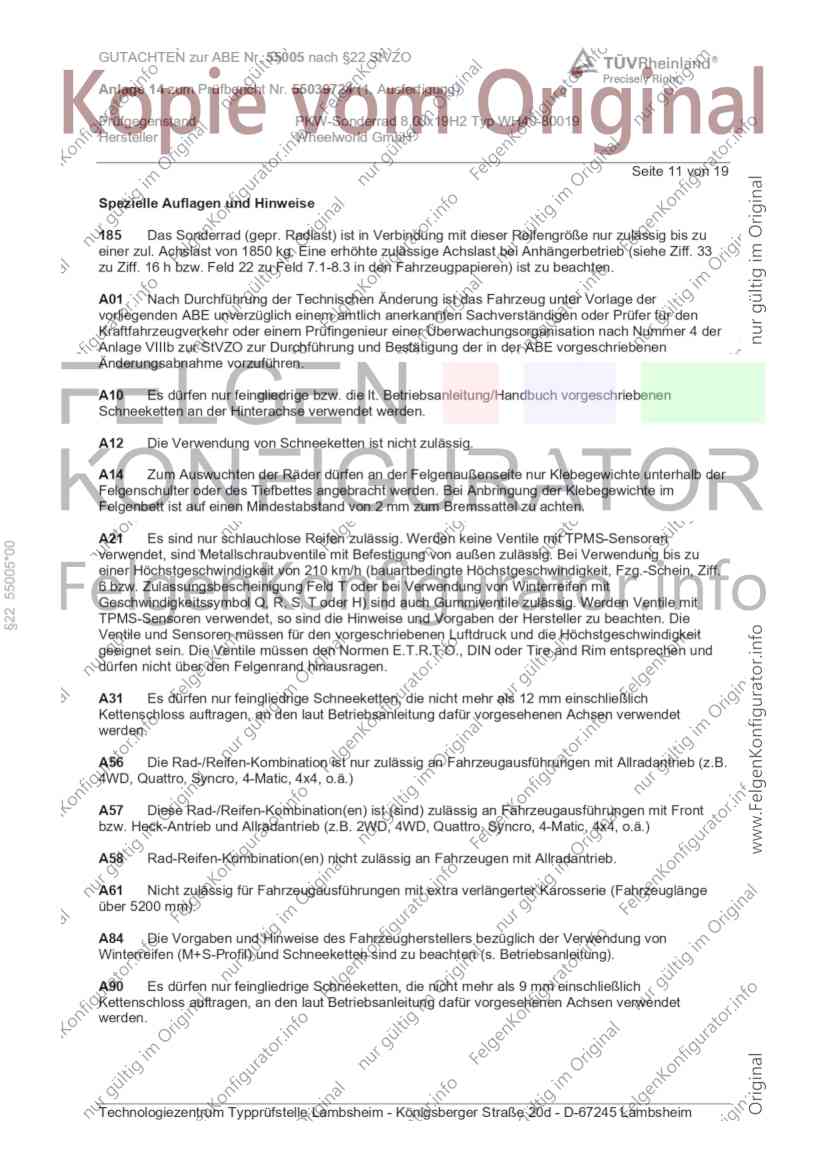

Spezielle Auflagen und Hinweise
185 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengréfie nur zulassig bis zu
einer zul. Achslast von 1850 kg. Eine erhohte zuldssige Achslast bei Anhangerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchfiihrung der Technischen Anderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverztiglich einem amtlich anerkannten Sachverstéandigen oder Prufer fiir den
Kraftfahrzeugverkehr oder einem Priifingenieur einer Uberwachungsorganisation nach Nummer 4 der
Anlage VIlIb zur StVZO zur Durchfiihrung und Bestatigung der in der ABE vorgeschriebenen
Anderungsabnahme vorzufiihren.
A10 Es durfen nur feingliedrige bzw. die It. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulassig.
A14 Zum Auswuchten der Réader durfen an der FelgenauBenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulassig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von auBen zulassig. Bei Verwendung bis zu
einer Hochstgeschwindigkeit von 210 km/h (bauartbedingte Hochstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulassig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren missen fur den vorgeschriebenen Luftdruck und die Héchstgeschwindigkeit
geeignet sein. Die Ventile missen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
durfen nicht tber den Felgenrand hinausragen.
A31 Es durfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschlieBlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafiir vorgesehenen Achsen verwendet
werden.
A56 Die Rad-/Reifen-Kombination ist nur zulassig an Fahrzeugausfihrungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, 0.4.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zuldssig an Fahrzeugausftihrungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, 0.8.)
A58 Rad-Reifen-Kombination(en) nicht zuléssig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulassig fur Fahrzeugausfiihrungen mit extra verlangerter Karosserie (Fahrzeuglange
uber 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezuglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es durfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschlieBlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafiir vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH

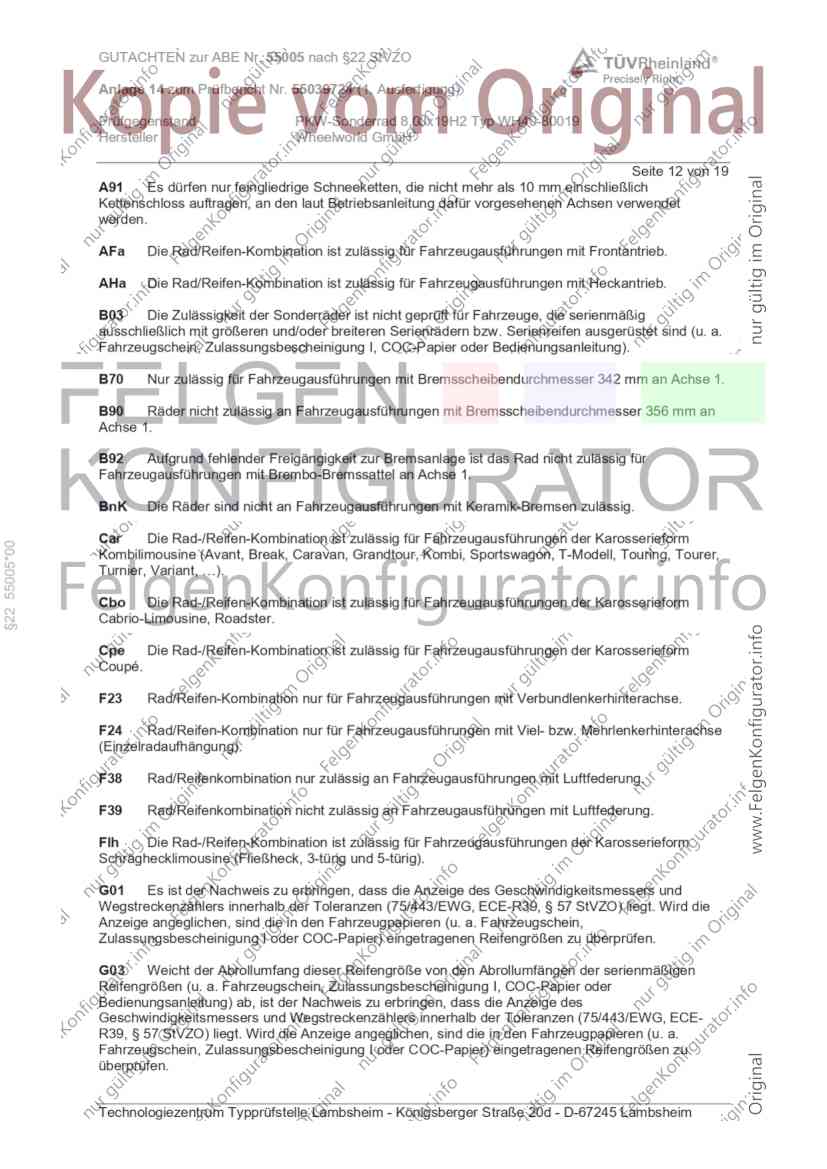

Seite 12 von 19
A1 Es durfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschlieBlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafiir vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zuldssig fir Fahrzeugausftihrungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulassig fir Fahrzeugausfiihrungen mit Heckantrieb.
B03 Die Zulassigkeit der Sonderrader ist nicht geprft fir Fahrzeuge, die serienmaRig
ausschlielich mit gréBeren und/oder breiteren Serienradern bzw. Serienreifen ausgerustet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung).
B70 Nur zulassig fur Fahrzeugausfiihrungen mit Bremsscheibendurchmesser 342 mm an Achse 1.
B90 Ra&der nicht zulassig an Fahrzeugausfiihrungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigangigkeit zur Bremsanlage ist das Rad nicht zuléssig fur
Fahrzeugausfiihrungen mit Brembo-Bremssattel an Achse 1.
BnK Die Rader sind nicht an Fahrzeugausfiihrungen mit Keramik-Bremsen zuléssig.
Car Die Rad-/Reifen-Kombination ist zuldssig fur Fahrzeugausfiihrungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, ...).
Cbo Die Rad-/Reifen-Kombination ist zuléssig fur Fahrzeugausfiihrungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zuléssig fur Fahrzeugausfiihrungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur fiir Fahrzeugausfihrungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur fiir Fahrzeugausfihrungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhangung).
F38 Rad/Reifenkombination nur zul&ssig an Fahrzeugausftihrungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zul&ssig an Fahrzeugausfiihrungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zuldssig fur Fahrzeugausfiihrungen der Karosserieform
Schraghecklimousine (FlieRheck, 3-ttirig und 5-turig).
GO01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzahlers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung | oder COC-Papier) eingetragenen Reifengréen zu Gberprifen.
GO03 Weicht der Abrollumfang dieser ReifengréfRe von den Abrollumfangen der serienmaRigen
Reifengréfen (u. a. Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzahlers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) eingetragenen Reifengréen zu
uberprtfen.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 13 von 19

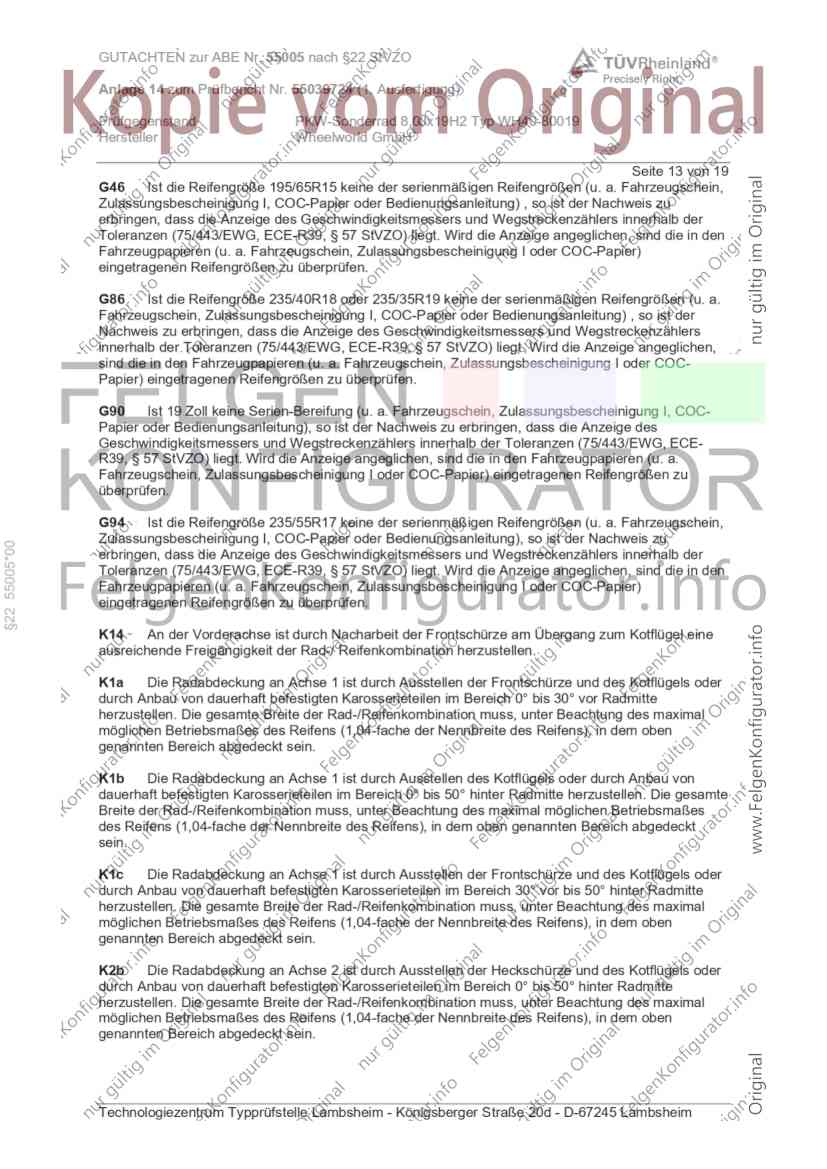

G46 Ist die ReifengroBe 195/65R15 keine der serienmaBigen ReifengréRen (u. a. Fahrzeugschein,
Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzahlers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier)
eingetragenen ReifengréRen zu tberprifen.
G86 Ist die ReifengroRe 235/40R18 oder 235/35R19 keine der serienmafigen ReifengréRen (u. a.
Fahrzeugschein, Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzahlers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-
Papier) eingetragenen ReifengréfRen zu tberpriifen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzahlers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier) eingetragenen Reifengréen zu
uberprtfen.
G94 Ist die ReifengréRe 235/55R17 keine der serienmaBigen ReifengréRen (u. a. Fahrzeugschein,
Zulassungsbescheinigung |, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzahlers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung | oder COC-Papier)
eingetragenen ReifengréRen zu tberpriifen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschiirze am Ubergang zum Kotfliigel eine
ausreichende Freigéngigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschtirze und des Kotfliigels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
mdglichen Betriebsmales des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotfluigels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal méglichen BetriebsmaRes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschtirze und des Kotfliigels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
mdglichen Betriebsmales des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschirze und des Kotfligels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
mdglichen Betriebsmales des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH
Seite 14 von 19

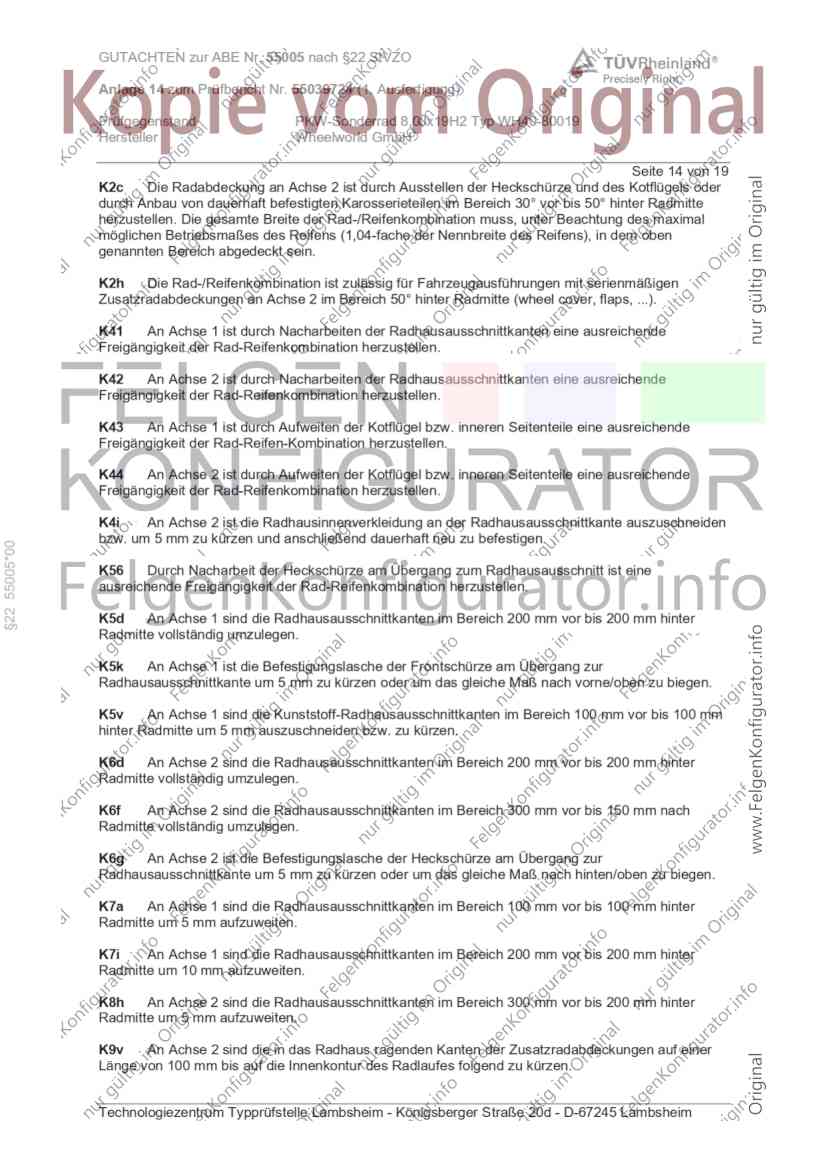

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschirze und des Kotfligels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
mdglichen Betriebsmales des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulassig fur Fahrzeugausftihrungen mit serienmagigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigangigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigangigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotfltigel bzw. inneren Seitenteile eine ausreichende
Freigangigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotfltigel bzw. inneren Seitenteile eine ausreichende
Freigangigkeit der Rad-Reifenkombination herzustellen.
Kd4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kirzen und anschlieRend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschiirze am Ubergang zum Radhausausschnitt ist eine
ausreichende Freigangigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollstandig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschiirze am Ubergang zur
Radhausausschnittkante um 5 mm zu ktirzen oder um das gleiche MaR nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kiirzen.
Kéd An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollstandig umzulegen.
Kéf An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollstandig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschiirze am Ubergang zur
Radhausausschnittkante um 5 mm zu ktirzen oder um das gleiche MaR nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Lange von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kirzen.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH

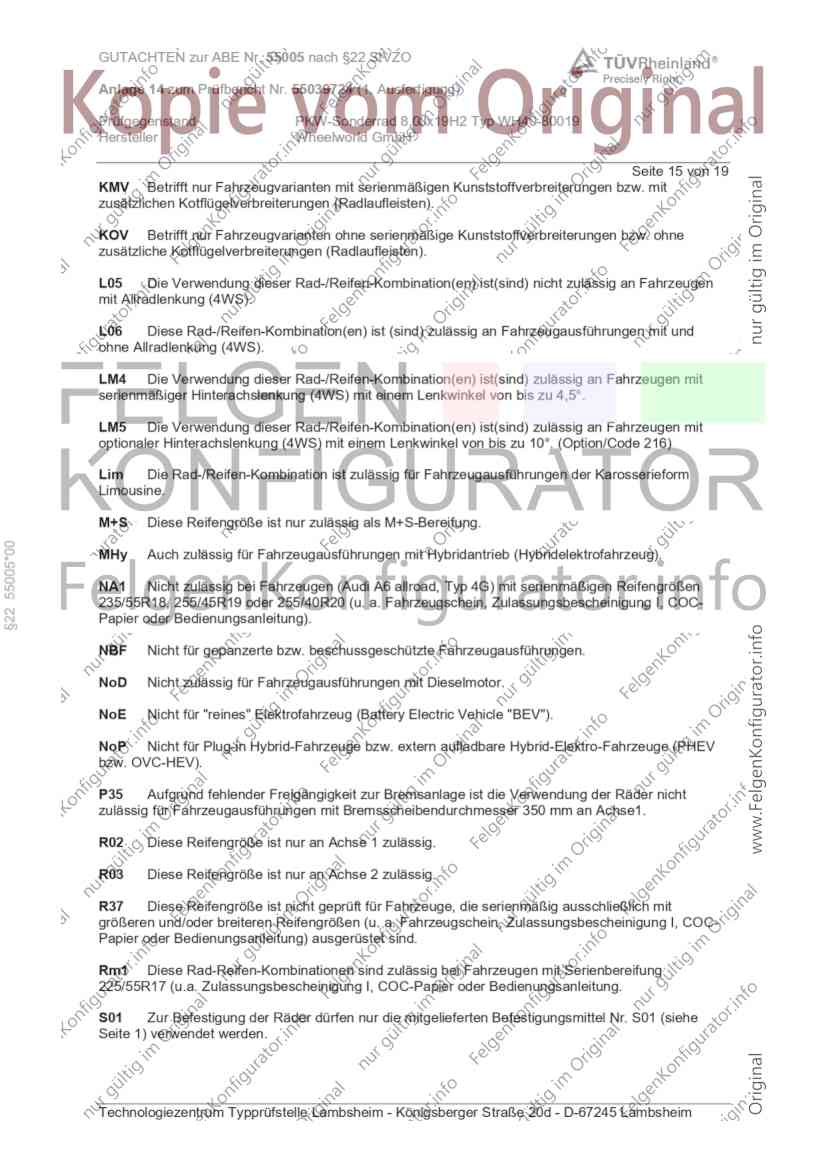

Seite 15 von 19
KMV Betrifft nur Fahrzeugvarianten mit serienmaRigen Kunststoffverbreiterungen bzw. mit
zusatzlichen Kotfliigelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmaRige Kunststoffverbreiterungen bzw. ohne
zusatzliche Kotfltigelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulassig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zuléssig an Fahrzeugausfiihrungen mit und
ohne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulassig an Fahrzeugen mit
serienmaBiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulassig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zuldssig fur Fahrzeugausfiihrungen der Karosserieform
Limousine.
M+S Diese Reifengréfe ist nur zulassig als M+S-Bereifung.
MHy Auch zulassig fur Fahrzeugausfihrungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulassig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienméaRigen ReifengréfRen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht fir gepanzerte bzw. beschussgeschutzte Fahrzeugausfiihrungen.
NoD Nicht zulassig fur Fahrzeugausfiihrungen mit Dieselmotor.
NoE Nicht firr "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht fur Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P35 Aufgrund fehlender Freigangigkeit zur Bremsanlage ist die Verwendung der Rader nicht
zulassig fur Fahrzeugausflihrungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengrofie ist nur an Achse 1 zulassig.
RO03 Diese Reifengrofie ist nur an Achse 2 zulassig.
R37 Diese Reifengrofe ist nicht gepruft fir Fahrzeuge, die serienméaBig ausschlielich mit
groReren und/oder breiteren Reifengréen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerustet sind.
Rm1 Diese Rad-Reifen-Kombinationen sind zulassig bei Fahrzeugen mit Serienbereifung
225/55R17 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
S01 Zur Befestigung der Rader durfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH

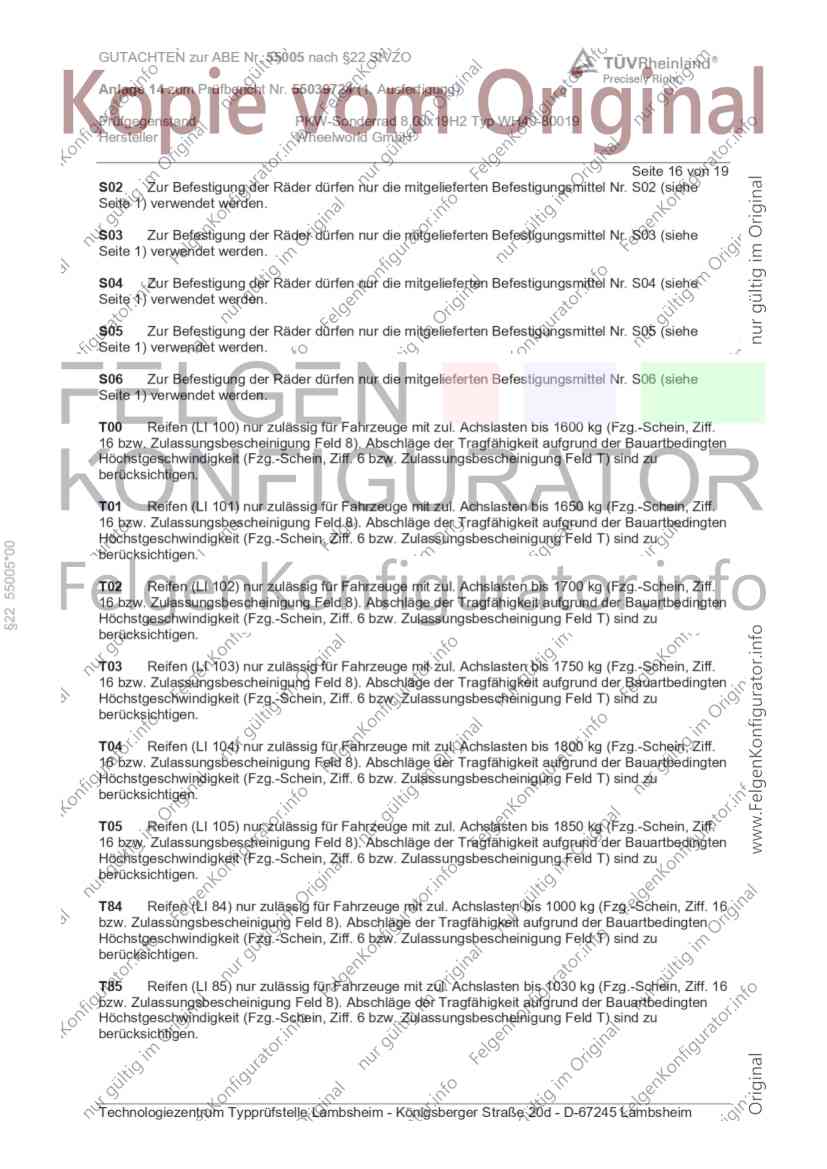

Seite 16 von 19
S02 Zur Befestigung der Rader durfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Rader durfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Rader durfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Rader durfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Rader durfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
TOO Reifen (LI 100) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
TO1 Reifen (LI 101) nur zulssig fur Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T02 Reifen (LI 102) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
TO3 Reifen (LI 103) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
To4 Reifen (LI 104) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
TO5 Reifen (LI 105) nur zulassig fur Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T84 Reifen (LI 84) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T85 Reifen (LI 85) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH

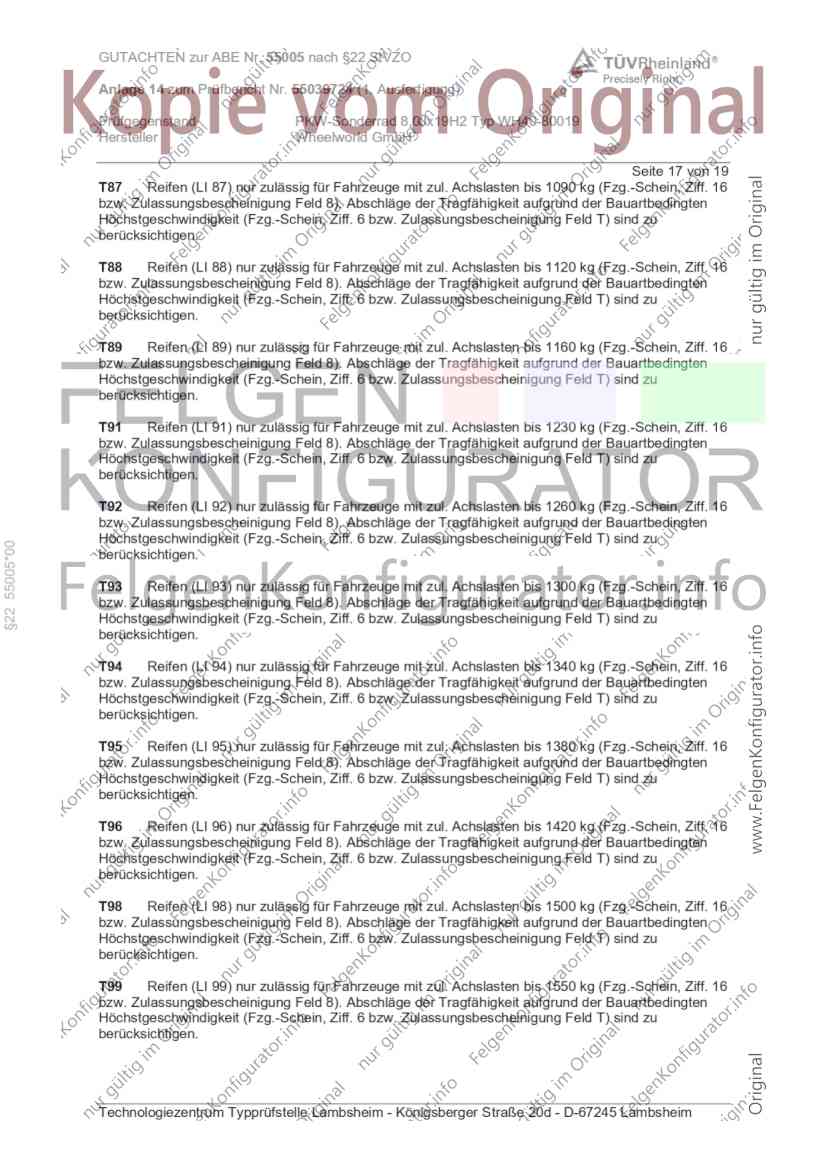

Seite 17 von 19
T87 Reifen (LI 87) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T88 Reifen (LI 88) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T89 Reifen (LI 89) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T91 Reifen (LI 91) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T92 Reifen (LI 92) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T93 Reifen (LI 93) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T94 Reifen (LI 94) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T95 Reifen (LI 95) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T96 Reifen (LI 96) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T98 Reifen (LI 98) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
T99 Reifen (LI 99) nur zuléssig fur Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschlage der Tragfahigkeit aufgrund der Bauartbedingten
Héchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
bertcksichtigen.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH

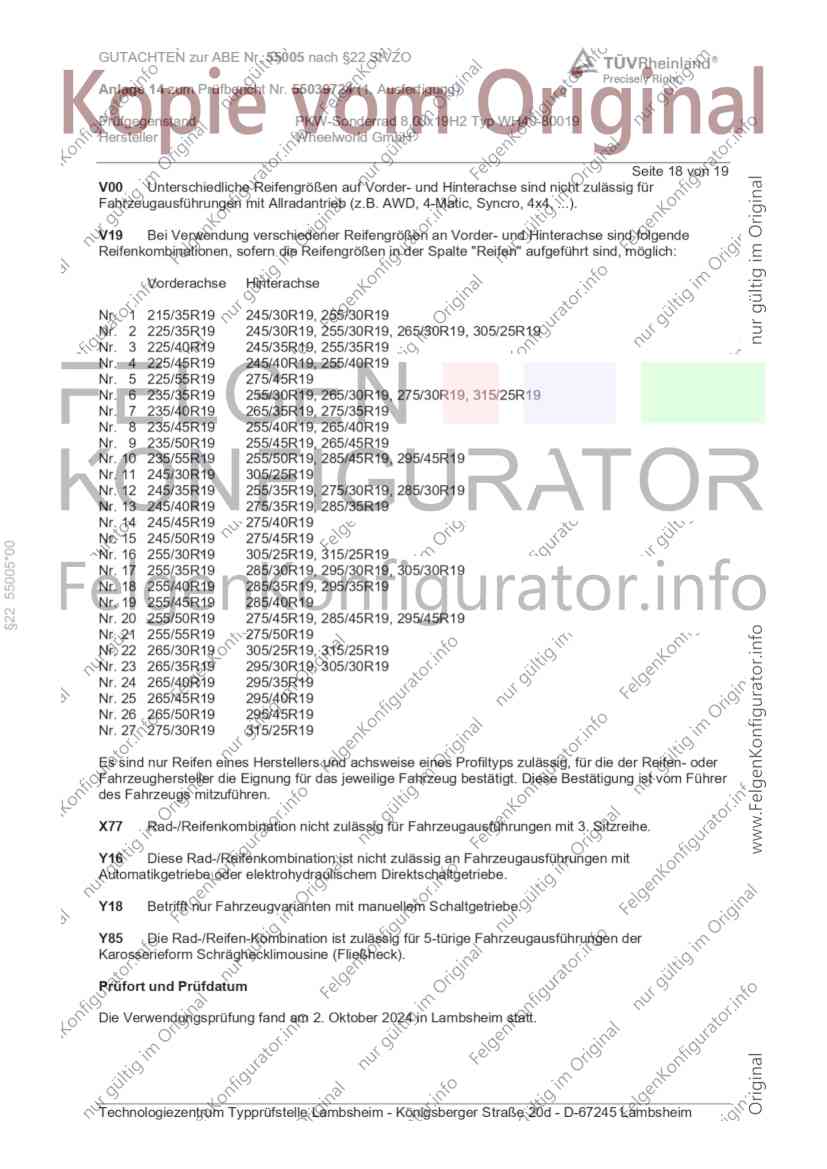

Seite 18 von 19
Voo Unterschiedliche ReifengréRen auf Vorder- und Hinterachse sind nicht zul&ssig fuir
Fahrzeugausfiihrungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener ReifengréBen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die ReifengréRen in der Spalte "Reifen" aufgefhrt sind, méglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulassig, fur die der Reifen- oder
Fahrzeughersteller die Eignung fur das jeweilige Fahrzeug bestatigt. Diese Bestatigung ist vom Fiihrer
des Fahrzeugs mitzufiihren.
X77 Rad-/Reifenkombination nicht zulssig fur Fahrzeugausfiihrungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulassig an Fahrzeugausfiihrungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zuldssig fur 5-turige Fahrzeugausfiihrungen der
Karosserieform Schraghecklimousine (FlieBheck).
Priifort und Priifdatum
Die Verwendungspriifung fand am 2. Oktober 2024 in Lambsheim statt.
Technologiezentrum Typprifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55005 nach §22 StVZO A TUVRheinland®
. : Precisely Right.
Anlage 14 zum Prufbericht Nr. 55039724 (1. Ausfertigung)
Prufgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH40-80019
Hersteller Wheelworld GmbH

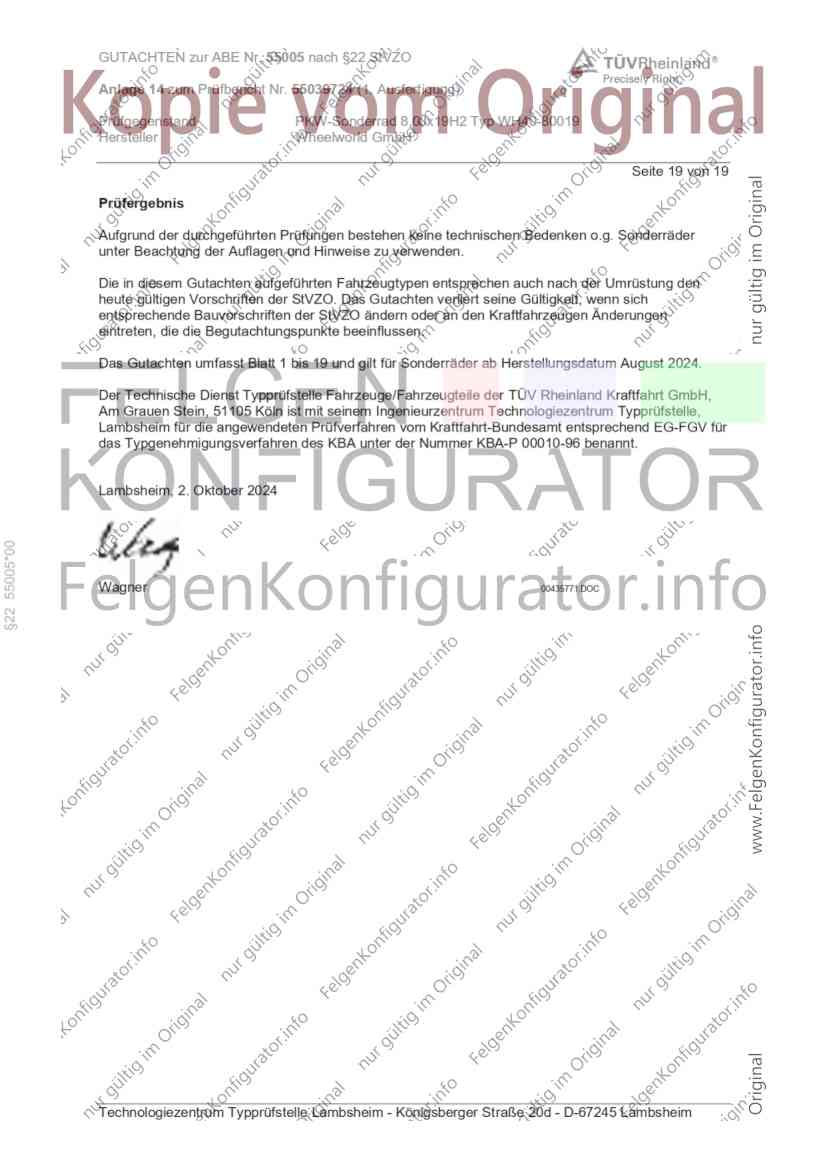

Seite 19 von 19
Priifergebnis
Aufgrund der durchgefiihrten Priifungen bestehen keine technischen Bedenken o0.g. Sonderrader
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgefiihrten Fahrzeugtypen entsprechen auch nach der Umriistung den
heute gultigen Vorschriften der StVZO. Das Gutachten verliert seine Gultigkeit, wenn sich
entsprechende Bauvorschriften der StVZO andern oder an den Kraftfahrzeugen Anderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt fur Sonderrader ab Herstellungsdatum August 2024.
Der Technische Dienst Typpriifstelle Fahrzeuge/Fahrzeugteile der TUV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 KélIn ist mit seinem Ingenieurzentrum Technologiezentrum Typprifstelle,
Lambsheim fur die angewendeten Prifverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV fir
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Oktober 2024
{c/{of
Wagner 00435771.00C
Technologiezentrum Typprtifstelle Lambsheim - Konigsberger Strae 20d - D-67245 Lambsheim
