Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

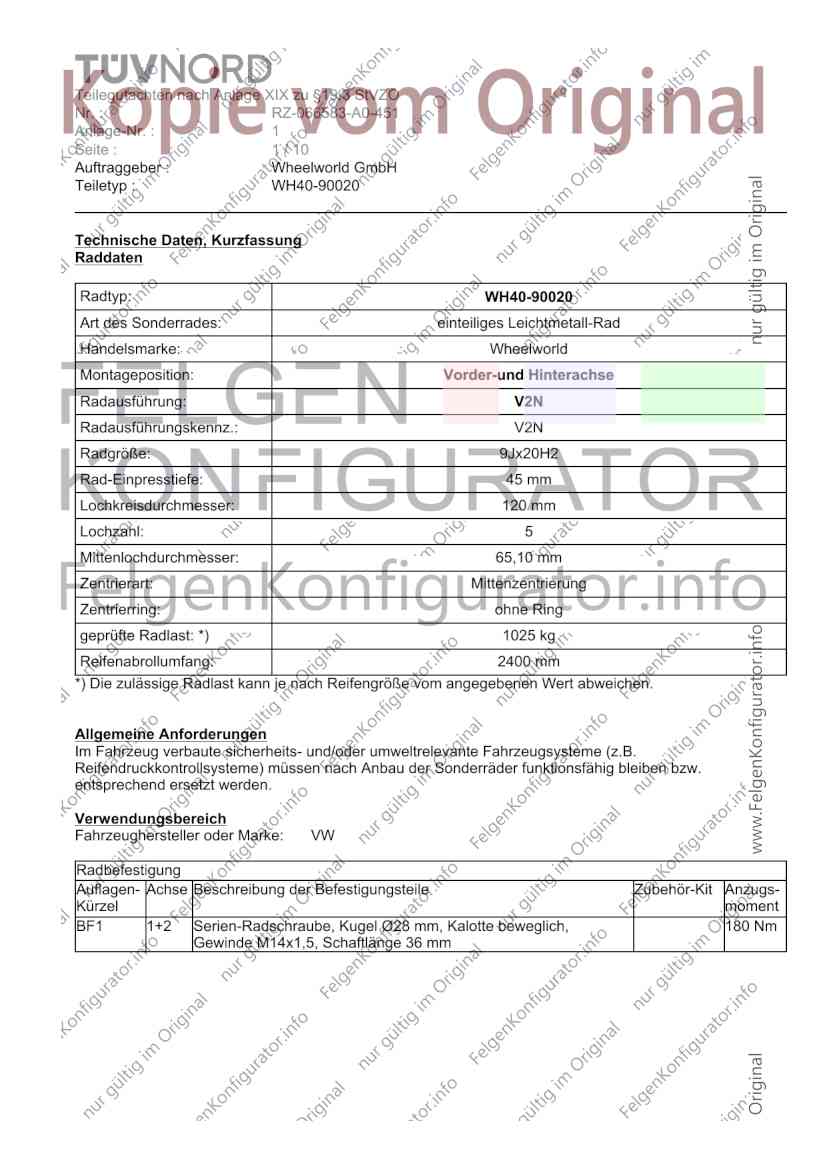

Seite : 1 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
Technische Daten, Kurzfassung
Raddaten
Radtyp: WH40-90020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Wheelworld
Montageposition: Vorder-und Hinterachse
Radausführung: V2N
Radausführungskennz.: V2N
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1025 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 180 Nm
Gewinde M14x1,5, Schaftlänge 36 mm
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

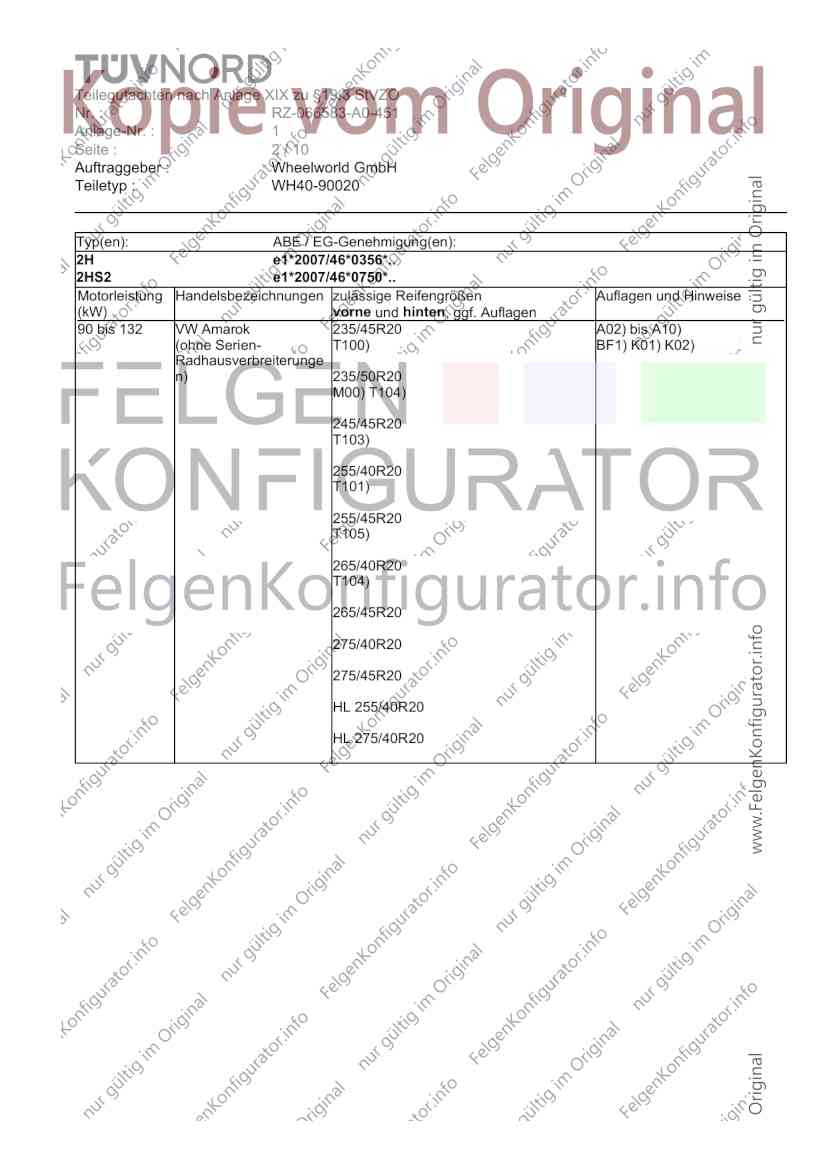

Seite : 2 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
Typ(en): ABE / EG-Genehmigung(en):
2H e1*2007/46*0356*..
2HS2 e1*2007/46*0750*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 132 VW Amarok 235/45R20 A02) bis A10)
(ohne Serien- T100) BF1) K01) K02)
Radhausverbreiterunge
n) 235/50R20
M00) T104)
245/45R20
T103)
255/40R20
T101)
255/45R20
T105)
265/40R20
T104)
265/45R20
275/40R20
275/45R20
HL 255/40R20
HL 275/40R20
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

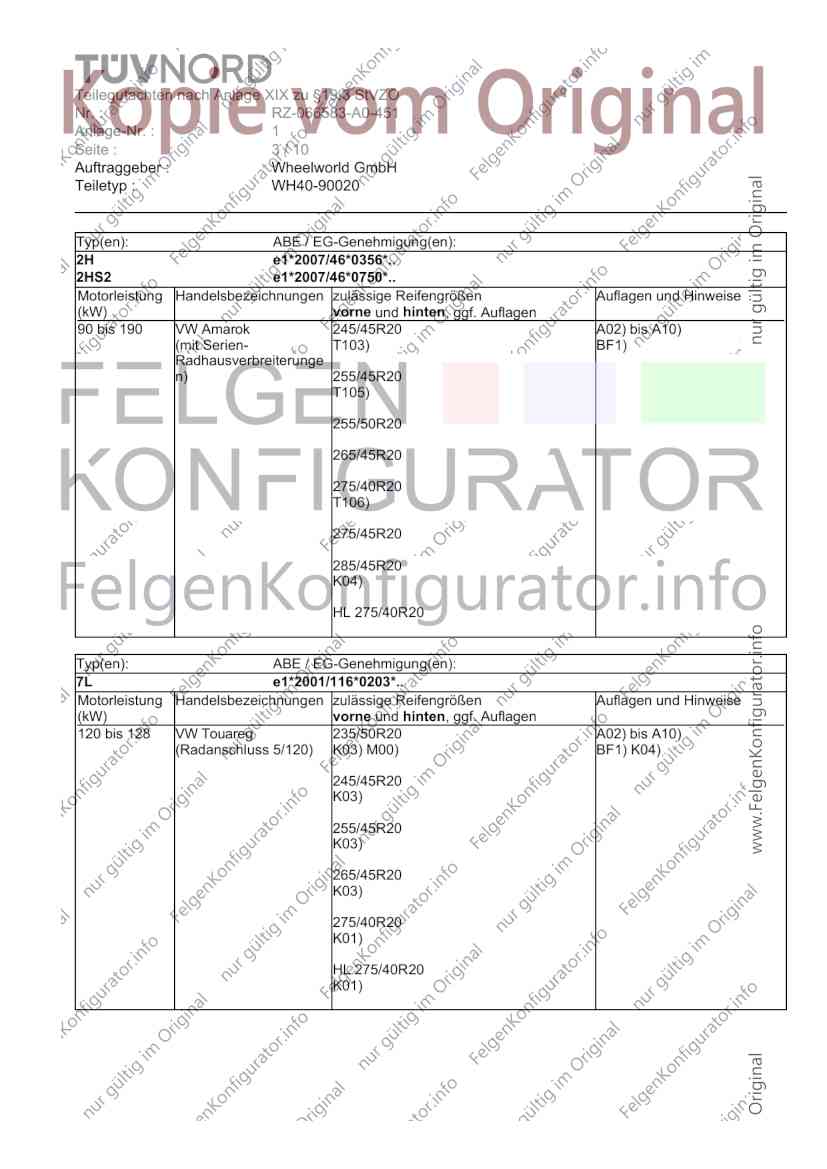

Seite : 3 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
Typ(en): ABE / EG-Genehmigung(en):
2H e1*2007/46*0356*..
2HS2 e1*2007/46*0750*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 190 VW Amarok 245/45R20 A02) bis A10)
(mit Serien- T103) BF1)
Radhausverbreiterunge
n) 255/45R20
T105)
255/50R20
265/45R20
275/40R20
T106)
275/45R20
285/45R20
K04)
HL 275/40R20
Typ(en): ABE / EG-Genehmigung(en):
7L e1*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 128 VW Touareg 235/50R20 A02) bis A10)
(Radanschluss 5/120) K03) M00) BF1) K04)
245/45R20
K03)
255/45R20
K03)
265/45R20
K03)
275/40R20
K01)
HL 275/40R20
K01)
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

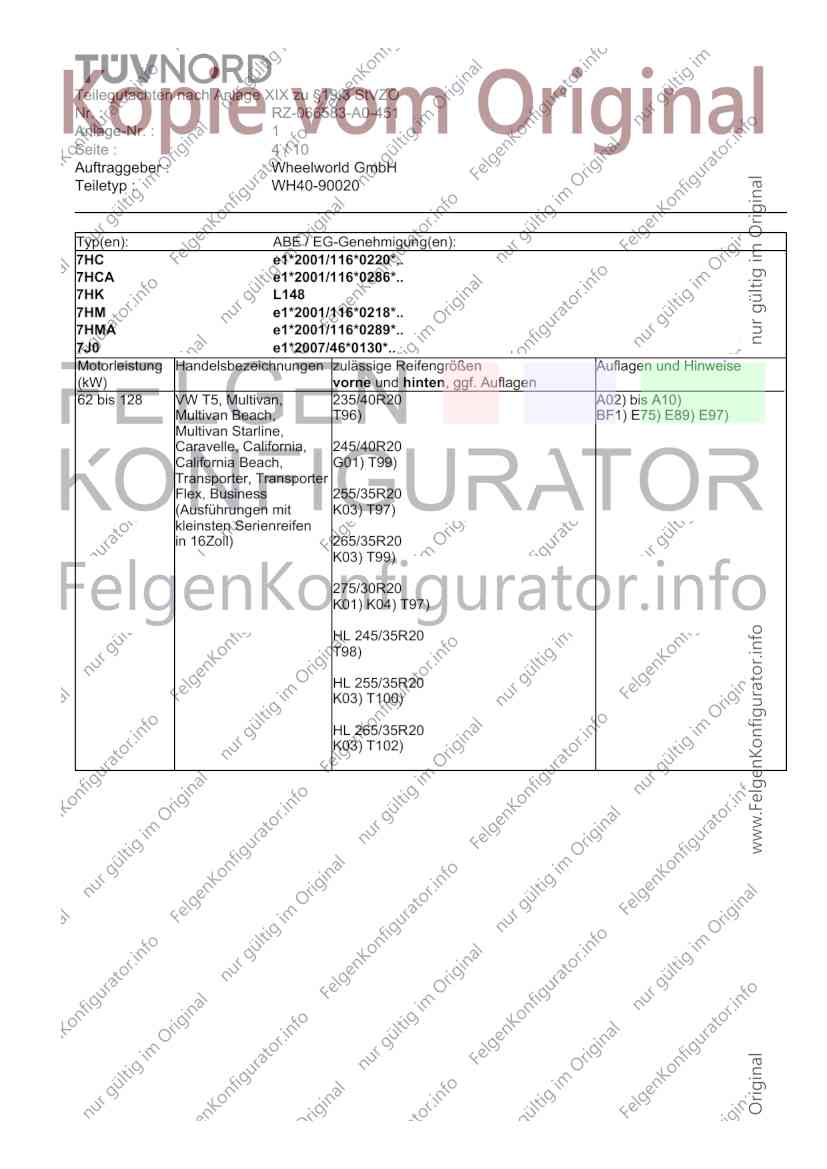

Seite : 4 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HCA e1*2001/116*0286*..
7HK L148
7HM e1*2001/116*0218*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 128 VW T5, Multivan, 235/40R20 A02) bis A10)
Multivan Beach, T96) BF1) E75) E89) E97)
Multivan Starline,
Caravelle, California, 245/40R20
California Beach, G01) T99)
Transporter, Transporter
Flex, Business 255/35R20
(Ausführungen mit K03) T97)
kleinsten Serienreifen
in 16Zoll) 265/35R20
K03) T99)
275/30R20
K01) K04) T97)
HL 245/35R20
T98)
HL 255/35R20
K03) T100)
HL 265/35R20
K03) T102)
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

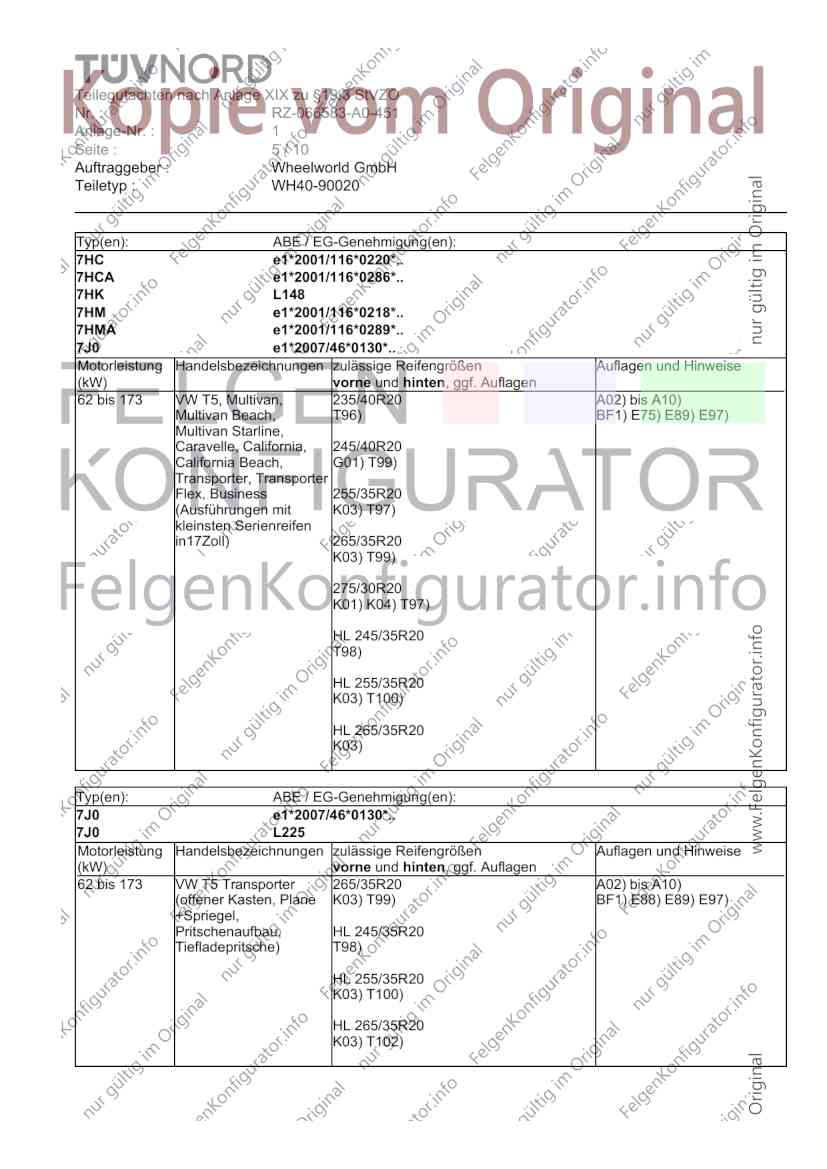

Seite : 5 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HCA e1*2001/116*0286*..
7HK L148
7HM e1*2001/116*0218*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 173 VW T5, Multivan, 235/40R20 A02) bis A10)
Multivan Beach, T96) BF1) E75) E89) E97)
Multivan Starline,
Caravelle, California, 245/40R20
California Beach, G01) T99)
Transporter, Transporter
Flex, Business 255/35R20
(Ausführungen mit K03) T97)
kleinsten Serienreifen
in17Zoll) 265/35R20
K03) T99)
275/30R20
K01) K04) T97)
HL 245/35R20
T98)
HL 255/35R20
K03) T100)
HL 265/35R20
K03)
Typ(en): ABE / EG-Genehmigung(en):
7J0 e1*2007/46*0130*..
7J0 L225
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 173 VW T5 Transporter 265/35R20 A02) bis A10)
(offener Kasten, Plane K03) T99) BF1) E88) E89) E97)
+Spriegel,
Pritschenaufbau, HL 245/35R20
Tiefladepritsche) T98)
HL 255/35R20
K03) T100)
HL 265/35R20
K03) T102)
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

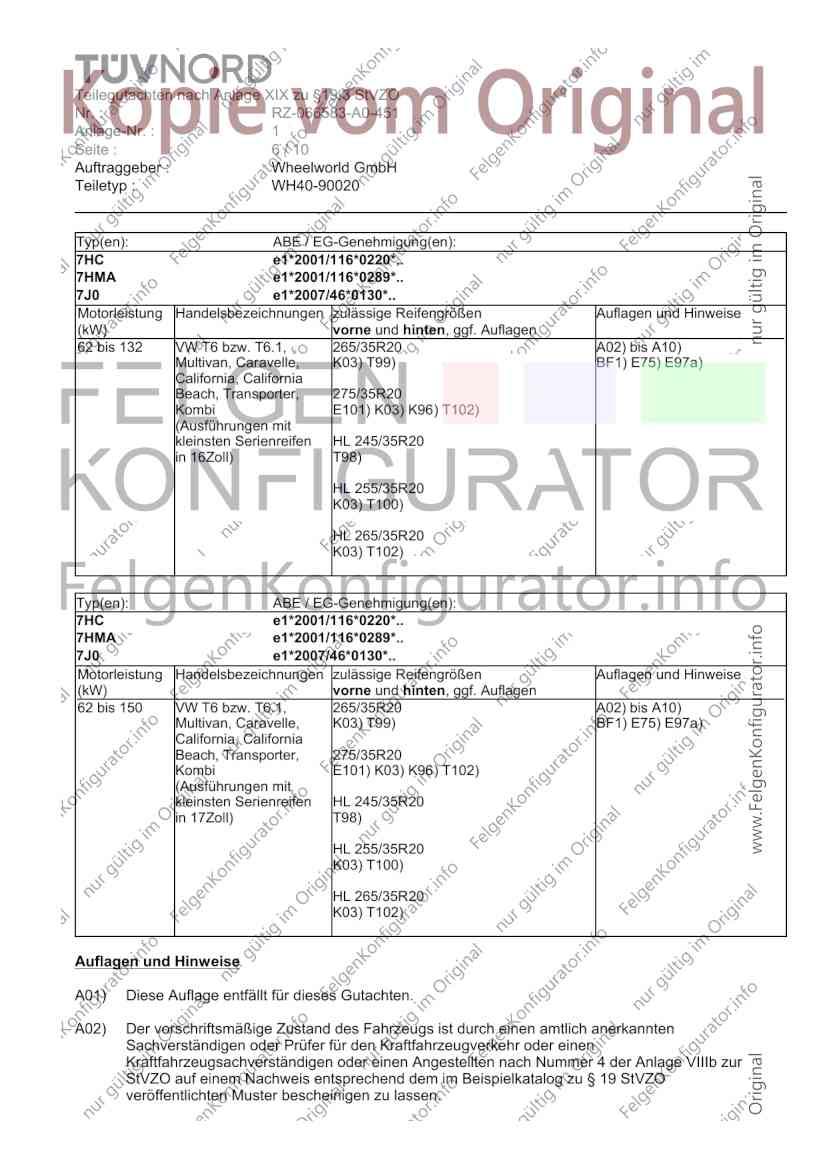

Seite : 6 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 132 VW T6 bzw. T6.1, 265/35R20 A02) bis A10)
Multivan, Caravelle, K03) T99) BF1) E75) E97a)
California, California
Beach, Transporter, 275/35R20
Kombi E101) K03) K96) T102)
(Ausführungen mit
kleinsten Serienreifen HL 245/35R20
in 16Zoll) T98)
HL 255/35R20
K03) T100)
HL 265/35R20
K03) T102)
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 150 VW T6 bzw. T6.1, 265/35R20 A02) bis A10)
Multivan, Caravelle, K03) T99) BF1) E75) E97a)
California, California
Beach, Transporter, 275/35R20
Kombi E101) K03) K96) T102)
(Ausführungen mit
kleinsten Serienreifen HL 245/35R20
in 17Zoll) T98)
HL 255/35R20
K03) T100)
HL 265/35R20
K03) T102)
Auflagen und Hinweise
A01) Diese Auflage entfällt für dieses Gutachten.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

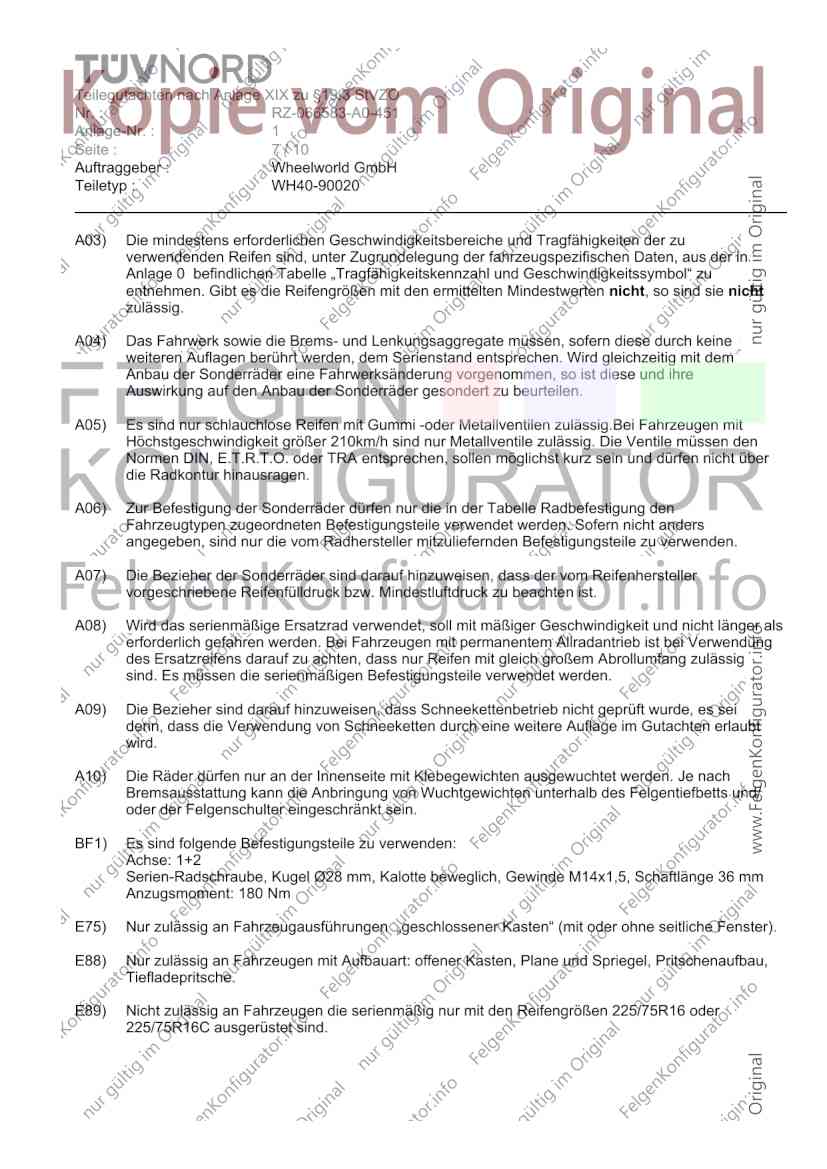

Seite : 7 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 36 mm
Anzugsmoment: 180 Nm
E75) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche Fenster).
E88) Nur zulässig an Fahrzeugen mit Aufbauart: offener Kasten, Plane und Spriegel, Pritschenaufbau,
Tiefladepritsche.
E89) Nicht zulässig an Fahrzeugen die serienmäßig nur mit den Reifengrößen 225/75R16 oder
225/75R16C ausgerüstet sind.
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1
Seite : 8 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020

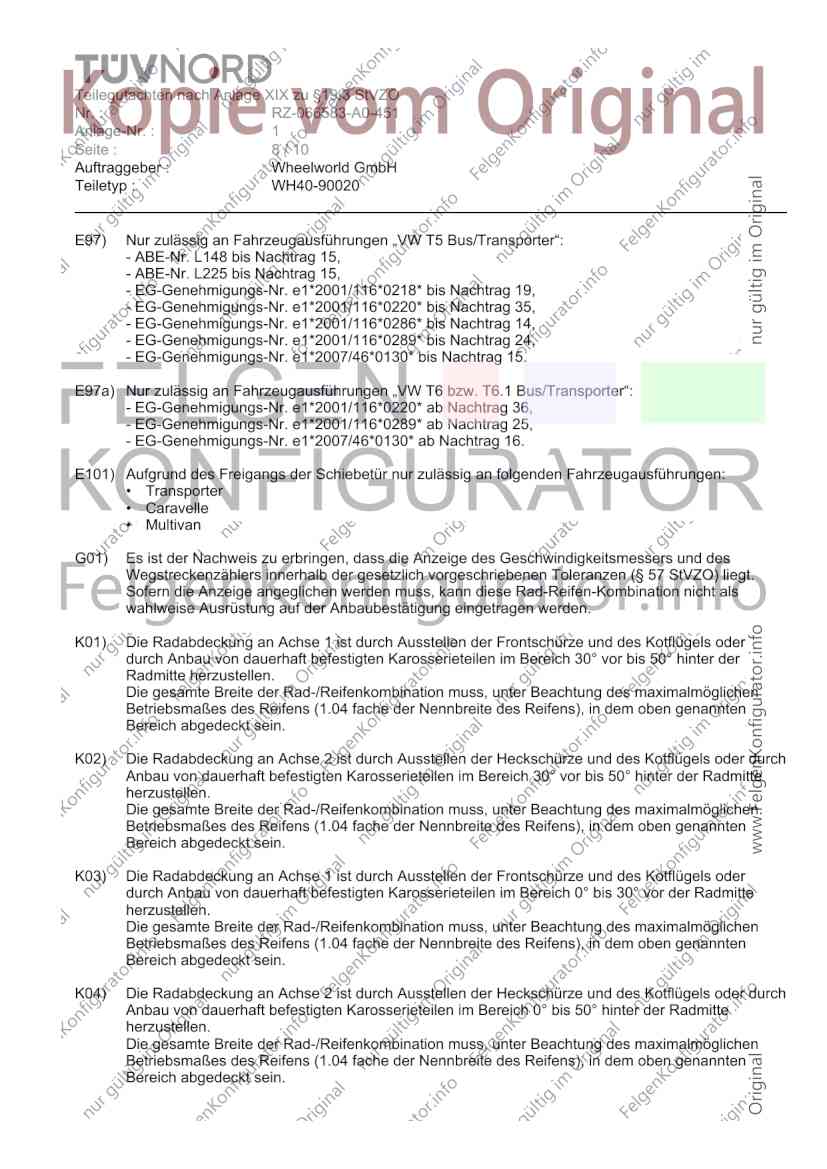

E97) Nur zulässig an Fahrzeugausführungen „VW T5 Bus/Transporter“:
- ABE-Nr. L148 bis Nachtrag 15,
- ABE-Nr. L225 bis Nachtrag 15,
- EG-Genehmigungs-Nr. e1*2001/116*0218* bis Nachtrag 19,
- EG-Genehmigungs-Nr. e1*2001/116*0220* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2001/116*0286* bis Nachtrag 14,
- EG-Genehmigungs-Nr. e1*2001/116*0289* bis Nachtrag 24,
- EG-Genehmigungs-Nr. e1*2007/46*0130* bis Nachtrag 15.
E97a) Nur zulässig an Fahrzeugausführungen „VW T6 bzw. T6.1 Bus/Transporter“:
- EG-Genehmigungs-Nr. e1*2001/116*0220* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2001/116*0289* ab Nachtrag 25,
- EG-Genehmigungs-Nr. e1*2007/46*0130* ab Nachtrag 16.
E101) Aufgrund des Freigangs der Schiebetür nur zulässig an folgenden Fahrzeugausführungen:
• Transporter
• Caravelle
• Multivan
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

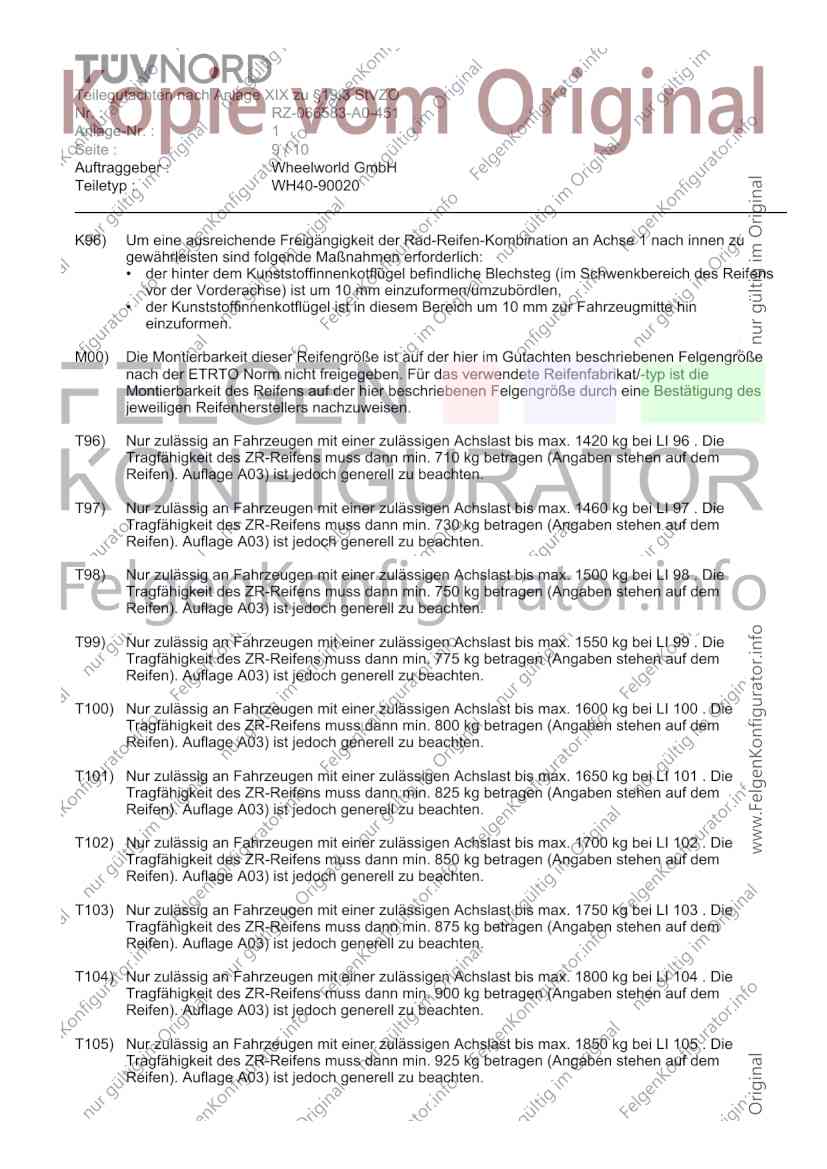

Seite : 9 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
K96) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 nach innen zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der hinter dem Kunststoffinnenkotflügel befindliche Blechsteg (im Schwenkbereich des Reifens
vor der Vorderachse) ist um 10 mm einzuformen/umzubördlen,
• der Kunststoffinnenkotflügel ist in diesem Bereich um 10 mm zur Fahrzeugmitte hin
einzuformen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Felgengröße
nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ ist die
Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine Bestätigung des
jeweiligen Reifenherstellers nachzuweisen.
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T105) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1850 kg bei LI 105 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 925 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Teilegutachten nach Anlage XIX zu §19.3 StVZO
Nr. : RZ-066583-A0-451
Anlage-Nr. : 1

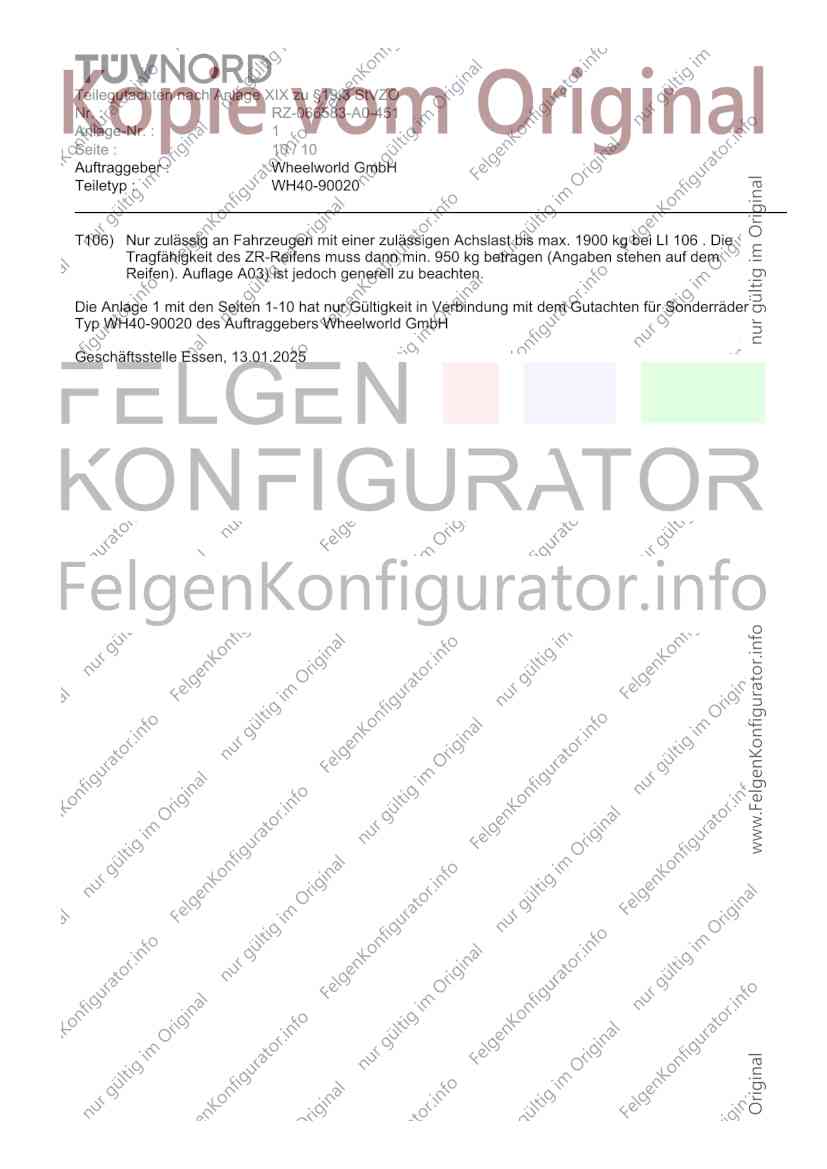

Seite : 10 / 10
Auftraggeber : Wheelworld GmbH
Teiletyp : WH40-90020
T106) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1900 kg bei LI 106 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 950 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1 mit den Seiten 1-10 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ WH40-90020 des Auftraggebers Wheelworld GmbH
Geschäftsstelle Essen, 13.01.2025
